Hybrid PCB Organic Ceramic Laminate RF-35 Taconic PCB 30mil 60mil

Hybrid PCB Organic Ceramic Laminate RF-35 Taconic PCB 30mil 60mil

MOQ: 1pcs
τιμή: USD9.99-99.99
Τυπική συσκευασία: Κενό bags+Cartons
Περίοδος παράδοσης: 8-9 εργάσιμες ημέρες
Μέθοδος πληρωμής: T/T
Ικανότητα εφοδιασμού: 5000pcs το μήνα
Λεπτομέρειες
Τόπος καταγωγής
Κίνα
Μάρκα
Bicheng
Πιστοποίηση
UL, ISO9001, IATF16949
Αριθμό μοντέλου
BIC-171.V1.0
Υλικό Βάσης:
PTFE Κεραμικό Fiberglass
Αριθμός στρωμάτων:
Διπλή στρώση, Πολυστρωματική, Υβριδική PCB
Πάχος PCB:
10mil (0,254mm); 20mil (0,508mm), 30mil (0,762mm), 60mil (1,524mm)
Μέγεθος PCB:
≤400mm X 500mm
Μάσκα ύλης συγκολλήσεως:
Πράσινο, Μαύρο, Μπλε, Κίτρινο, Κόκκινο κ.λπ.
Βάρος χαλκού:
0,5 oz (17 µm), 1 oz (35 µm), 2 oz (70 µm)
Φινίρισμα επιφάνειας:
Γυμνός χαλκός, HASL, ENIG, ασήμι εμβάπτισης, κασσίτερος Immersoin, OSP κ.λπ..
Επισημαίνω:

60mil Taconic PCB RF

,

Υβριδικό Taconic PCB RF

,

Οργανικό κεραμικό φυλλόμορφο Taconic PCB

Περιγραφή προϊόντος



RF-35 Taconic PCB υψηλής συχνότητας με DK 3,5 Tg 31510mil 20mil 30mil 60mil RF PCB

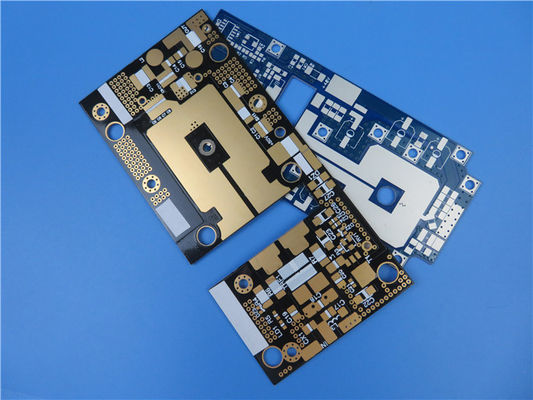

(Οι πλακέτες τυπωμένων κυκλωμάτων είναι προϊόντα κατά παραγγελία, η εικόνα και οι παράμετροι που εμφανίζονται είναι απλώς για αναφορά)



Το RF-35 είναι ένα οργανικό-κεραμικό πολυστρωματικό υλικό της οικογένειας προϊόντων Taconic ORCER (Organic Ceramic).Βασίζεται σε ενίσχυση υφαντού γυαλιού.Το RF-35 είναι το αποτέλεσμα της τεχνογνωσίας της Taconic τόσο στην τεχνολογία κεραμικής πλήρωσης όσο και στην επίστρωση πολυτετραφθοριδίου (PTFE) fiberglass.



Το RF-35 είναι η καλύτερη επιλογή για εφαρμογές μικροκυμάτων και ραδιοσυχνοτήτων χαμηλού κόστους, μεγάλου όγκου. Έχει εξαιρετική αντοχή στο ξεφλούδισμα για 1/2 ουγγιά και 1 ουγγιά χαλκό (ακόμα και σε σύγκριση με το τυπικό εποξειδικό γυαλί), μια βασική πτυχή της ανάγκης για επανεπεξεργασία.



Το Tg του RF-35 υπερβαίνει τους 315 ℃.Ο εξαιρετικά χαμηλός ρυθμός απορρόφησης υγρασίας και ο χαμηλός συντελεστής διάχυσης ελαχιστοποιούν τη μετατόπιση φάσης με τη συχνότητα.Τα χρησιμοποιημένα υφαντά RF-35 στο σχεδιασμό έχουν ως αποτέλεσμα τη σταθερή διάσταση.Τα ελάσματα είναι συνήθως επενδεδυμένα με τάξη στη μία ή και στις δύο πλευρές με ηλεκτροαπόθεση χαλκού 1/2,1 και 2 ουγγιές αντίστοιχα.



Έτσι επωφελούμαστε από το χαμηλό κόστος, την εξαιρετική αντοχή αποφλοίωσης, τον εξαιρετικά χαμηλό συντελεστή διάχυσης, τη χαμηλή απορρόφηση υγρασίας και την ενισχυμένη ομαλότητα της επιφάνειας.



Εφαρμογές

Ενισχυτές ισχύος

Φίλτρα και συζεύκτες

Παθητικά εξαρτήματα



Η Δυνατότητά μας PCB (RF-35)

Υλικό PCB: PTFE Κεραμικό Fiberglass
Ονομασία: RF-35
Διηλεκτρική σταθερά: 3.5
Συντελεστής διάχυσης 0,0018
Αριθμός επιπέδων: Διπλή στρώση, Πολυστρωματική, Υβριδική PCB
Βάρος χαλκού: 0,5 oz (17 µm), 1 oz (35 µm), 2 oz (70 µm)
Πάχος PCB: 10mil (0,254mm);20mil (0,508mm), 30mil (0,762mm), 60mil (1,524mm)
Μέγεθος PCB: ≤400mm X 500mm
Μάσκα ύλης συγκολλήσεως: Πράσινο, Μαύρο, Μπλε, Κίτρινο, Κόκκινο κ.λπ.
Φινίρισμα επιφάνειας: Γυμνός χαλκός, HASL, ENIG, ασήμι εμβάπτισης, κασσίτερος Immersoin, OSP κ.λπ..





Τυπική τιμή RF-35

Ιδιοκτησία Μέθοδος ελέγχου Μονάδα αξία Μονάδα αξία
Διηλεκτρική σταθερά @ 1,9 GHz IPC-TM 650 2.5.5   3.5   3.5
Συντελεστής διάχυσης @ 1,9 GHz IPC-TM 650 2.5.5   0,0018   0,0018
Απορρόφηση υγρασίας (0,060") IPC-TM 650 2.6.2.1 % 0,02 % 0,02
Αντοχή φλοιού (1/2 oz. χαλκός) IPC-TM 650 2.4.8 λίβρες/γραμμική ίντσα >8.0 N/mm >1,5
Αντοχή φλοιού (1 ουγκιά χαλκού) IPC-TM 650 2.4.8 λίβρες/γραμμική ίντσα >10.0 N/mm >1.8
Διηλεκτρική Βλάβη IPC-TM 650 2.5.6 kV 41 kV 41
Αντίσταση όγκου IPC-TM 650 2.5.17.1 Mohm/cm 1,26 x 109 Mohm/cm 1,26 x 109
Επιφανειακή αντίσταση IPC-TM 650 2.5.17.1 Μοχμ 1,46 x 108 Μοχμ 1,46 x 108
Αντίσταση τόξου IPC TM 650 2.5.1 δευτερόλεπτα >180 δευτερόλεπτα >180
Αντοχή κάμψης κατά μήκος ASTM D 790 psi >22.000 N/mm2 >152
Δύναμη κάμψης σταυρωτά ASTM D 790 psi >18.000 N/mm2 >124
Θερμική αγωγιμότητα ASTM F 433 W/m/K 0,24 W/m/K 0,24
Αντοχή εφελκυσμού κατά μήκος ASTM D 638 psi 27.000 N/mm2 187
Αντοχή εφελκυσμού σταυρωτά ASTM D 638 psi 21.000 N/mm2 145
Σταθερότητα διαστάσεων κατά μήκος IPC-TM 650 2.4.39 in/in 0,00004 mm/mm 0,00004
Σταθερότητα διαστάσεων σταυρωτά IPC-TM 650 2.4.39 in/in -0,0001 mm/mm -0,0001
xy CTE ASTM D 3386 (TMA) ppm/°C 19-24 ppm/°C 19-24
z CTE ASTM D 3386 (TMA) ppm/°C 64 ppm/°C 64
Ευφλεκτότητα UL-94   V-0   V-0
Σκληρότητα Κλίμακα Rockwell M   34   34





Τύπος Dk
TLY-5A 2.17
TLY-5 2.20
TLY-3 2.33
TLT-0 TLX-0 2,45
TLT-9 TLX-9 2,50
TLT-8 TLX-8 2,55
TLT-7 TLX-7 2,60
TLT-6 TLX-6 2,65
TLE-95 2,95
TLC-27 2,75
TLC-30 3.00
TLC-32 3.20
RF-30 3.00
RF-35 RF-35P 3,50
RF-60 6.15
CER-10 10





Hybrid PCB Organic Ceramic Laminate RF-35 Taconic PCB 30mil 60mil 0





Hybrid PCB Organic Ceramic Laminate RF-35 Taconic PCB 30mil 60mil 1



Hybrid PCB Organic Ceramic Laminate RF-35 Taconic PCB 30mil 60mil 2



Hybrid PCB Organic Ceramic Laminate RF-35 Taconic PCB 30mil 60mil 3





Hybrid PCB Organic Ceramic Laminate RF-35 Taconic PCB 30mil 60mil 4
