| Πάχος PCB: | 0,8 χιλ. ±0.1 | Μέγεθος PCB: | 120 Χ 60mm=1up |
|---|---|---|---|
| Μάσκα ύλης συγκολλήσεως: | Μαύρος | Silkscreen: | Άσπρος |
| Βάρος χαλκού: | 35um (1 oz) ΤΟΠ στρώμα +plate, 35um (1 oz) + στρώμα πιάτων BOT | Η επιφάνεια τελειώνει: | Χρυσός βύθισης |
| Υψηλό φως: | 30mil διπλό πλαισιωμένο Taconic PCB,μακρύ Taconic PCB 120mm,Taconic τυπωμένος πίνακας κυκλωμάτων |
||

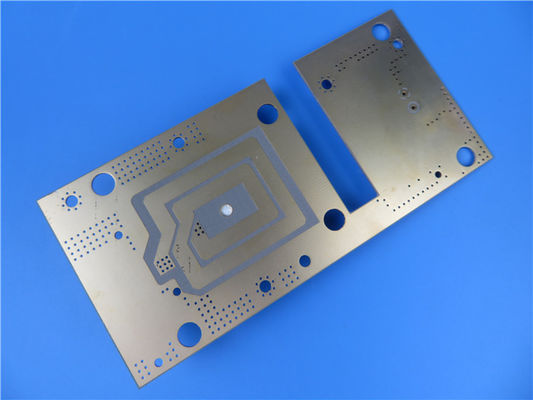

RF-35 διπλή πλαισιωμένη υψηλή συχνότητα PCB 30mil RF η υψηλή Tg τύπωσε τη χρυσή και μαύρη μάσκα ύλης συγκολλήσεως βύθισης επιστρώματος πινάκων κυκλωμάτων
(Οι τυπωμένοι πίνακες κυκλωμάτων είναι επί παραγγελία προϊόντα, η εικόνα και οι παράμετροι που παρουσιάζονται είναι ακριβώς για την αναφορά)
Συνοπτική εισαγωγή
Αυτό είναι ένας τύπος του ORCER (οργανικός κεραμικός) RF-35 PCB υψηλής συχνότητας. Έχει στηριχτεί στον πυρήνα 30mil με το χαλκό 2oz και στην κορυφή και στο κατώτατο στρώμα (το διπλάσιο πλαισίωσε τον πίνακα). Είναι 120mm πολύ κατά 60mm ευρέως με το χρυσό βύθισης στα μαξιλάρια. Το κατώτατο στρώμα είναι ανοικτό στον αέρα με τη χρυσή επιφάνεια δεδομένου ότι έχουμε δει.
Taconic PCB RF
Εκτός από RF-35, υπάρχουν άλλοι τύποι των Taconic PCB «RF» διαθέσιμων στο σπίτι μας. Όπως RF-10 (10mil, 20mil, 25mil, 60mil και 125mil), RF-30A (10mil, 20mil, 30mil, 40mil και 60mil), RF-35TC (10mil, 20mil, 30mil), RF-60TC (10mil, 20mil, 30mil, 60mil και 125mil), RF-35A2 (5mil, 10mil, 20mil, 30mil και 60mil) κ.λπ. DK κυμαίνεται 2,97 έως 10,2 κ.λπ.
Άλλο διαθέσιμο υλικό PCB
FR-4 Tg>135, υψηλό Tg>170 FR-4 (S1000-2M, TU-872 SLK, TU-768, αυτός-180A κ.λπ.)
ROGERS RO4350B, RO4003C, RO4730G3, RO4360G2, RO3003, RO3035, RO3006, RO3010, RO3210, RO3203, Κ.ΛΠ.
Rogers RT/duroid 5880, RT/duroid 5870, RT/duroid 6002, RT/duroid 6010, RT/duroid 6035HTC κ.λπ.
Rogers TMM4, TMM10, κάπα 438 κ.λπ.
PTFE F4B (DK2.2, DK2.65, DK2.85, DK2.94, DK3.0, DK3.2, DK3.38, DK3.5, DK4.0, DK4.4, DK6.15, DK10.2)
TACONIC TLX-0, TLX-9, TLX-8, TLX-7, TLX-6, TLY-5, TLY-3, RF-35TC, TLF-35, RF-60A, RF-60TC, RF-35A2 Κ.ΛΠ.
AD450, AD600, TC350 Κ.ΛΠ.
Nelco N4000, N9350, N9240
PCB πυρήνων μετάλλων, υλικό 1W/MK-3W/MK
Εύκαμπτο PCB
ΙΚΑΝΟΤΗΤΑ
2500-3000 δακτυλογραφεί κάθε μήνα.
ΠΕΡΙΟΧΗ ΥΠΗΡΕΣΙΩΝ
Βόρεια Αμερική, Ωκεανία, Νοτιοανατολική Ασία, Ανατολική Ευρώπη, Αφρική, Λατινική Αμερική, δυτική & νότια Ευρώπη, βόρεια Ευρώπη, κεντρικός & νότος Ασιάτης, Μέση Ανατολή.
Εφαρμογές:
Ενισχυτές δύναμης
Φίλτρα και συζευκτήρες
Παθητικά συστατικά
Προδιαγραφές PCB
| ΜΈΓΕΘΟΣ PCB | 120 Χ 60mm=1up |
| ΤΥΠΟΣ ΠΙΝΑΚΩΝ | Πλαισιωμένο διπλάσιο PCB |
| Αριθμός στρωμάτων | 2 στρώματα |
| Η επιφάνεια τοποθετεί τα συστατικά | ΝΑΙ |
| Μέσω των τμημάτων τρυπών | Αριθ. |
| STACKUP ΣΤΡΩΜΑΤΟΣ | χαλκός - 35um (1 oz) ΤΟΠ στρώμα +plate |
| RF-35 0.762mm | |
| χαλκός - 35um (1 oz) + στρώμα πιάτων BOT | |
| ΤΕΧΝΟΛΟΓΙΑ | |
| Ελάχιστα ίχνος και διάστημα: | 7,0 mil/7,0 mil |
| Ελάχιστες/μέγιστες τρύπες: | 0,5 χιλ./0,5 χιλ. |
| Αριθμός διαφορετικών τρυπών: | 1 |
| Αριθμός τρυπών τρυπανιών: | 8 |
| Αριθμός αλεσμένων αυλακώσεων: | 1 |
| Αριθμός εσωτερικών διακοπών: | 1 |
| Έλεγχος σύνθετης αντίστασης: | αριθ. |
| Αριθμός χρυσού δάχτυλου: | 0 |
| ΥΛΙΚΟ ΠΙΝΑΚΩΝ | |
| Γυαλί εποξικό: | RF-35 0.762mm |
| Τελικό φύλλο αλουμινίου εξωτερικό: | 2,0 oz |
| Τελικό φύλλο αλουμινίου εσωτερικό: | ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ |
| Τελικό ύψος του PCB: | 0,8 χιλ. ±0.1 |
| ΕΠΕΝΔΥΣΗ ΚΑΙ ΕΠΙΣΤΡΩΜΑ | |
| Η επιφάνεια τελειώνει | Χρυσός βύθισης, 75% |
| Η μάσκα ύλης συγκολλήσεως ισχύει: | Τοπ στρώμα |
| Χρώμα μασκών ύλης συγκολλήσεως: | Μαύρος |
| Τύπος μασκών ύλης συγκολλήσεως: | Kuangshun |
| CONTOUR/CUTTING | Δρομολόγηση |
| ΧΑΡΑΚΤΗΡΙΣΜΟΣ | |
| Πλευρά του συστατικού μύθου | Τοπ στρώμα |
| Χρώμα του συστατικού μύθου | Άσπρος |
| Όνομα ή λογότυπο κατασκευαστών: | ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ |
| ΜΕΣΩ | Καλυμμένος μέσω της τρύπας (PTH), ελάχιστο μέγεθος 0.5mm. |
| FLAMIBILITY ΕΚΤΙΜΗΣΗ | 94V-0 |
| ΑΝΟΧΗ ΔΙΑΣΤΑΣΗΣ | |
| Διάσταση περιλήψεων: | 0,0059» |
| Επένδυση πινάκων: | 0,0029» |
| Ανοχή τρυπανιών: | 0,002» |
| ΔΟΚΙΜΗ | 100% ηλεκτρική προγενέστερη αποστολή δοκιμής |
| ΤΥΠΟΣ ΕΡΓΟΥ ΤΈΧΝΗΣ ΠΟΥ ΠΑΡΕΧΕΤΑΙ | αρχείο ηλεκτρονικού ταχυδρομείου, Gerber rs-274-Χ, PCBDOC κ.λπ. |
| ΠΕΡΙΟΧΗ ΥΠΗΡΕΣΙΩΝ | Παγκοσμίως, συνολικά. |
