Αμόλυβδο πολυστρωματικό τυπωμένο γυαλί πινάκων κυκλωμάτων Ε που ντύνεται

MOQ:	1PCS
Τυπική συσκευασία:	Κενό bags+Cartons
Περίοδος παράδοσης:	8-9 εργάσιμες ημέρες
Μέθοδος πληρωμής:	T/T
Ικανότητα εφοδιασμού:	5000PCS το μήνα

Πληροφορίες Πληροφορίες

Περιγραφή προϊόντος

Λεπτομέρειες

Τόπος καταγωγής

Μάρκα

Bicheng

Πιστοποίηση

UL, ISO9001, IATF16949

Αριθμό μοντέλου

BIC-502.V1.0

Υλικό βάσεων:

Υψηλός-Tg και υψηλή θερμική εποξική ρητίνη αξιοπιστίας

Αρίθμηση στρώματος:

Διπλό στρώμα, πολυστρωματικό, υβριδικό PCB

Πάχος PCB:

10mil (0.254mm), 15mil (0.381mm), 20mil (0.508mm), 25mil (0.635mm), 30mil (0.762mm), 62mil (1.575mm)

Μέγεθος PCB:

≤400mm Χ 500mm

Μάσκα ύλης συγκολλήσεως:

Πράσινο, μαύρο, ματ μαύρο, μπλε, ματ μπλε, κίτρινο, κόκκινο κ.λπ.

Βάρος χαλκού:

0.5oz (17 µm), 1oz (35µm), 2oz (70µm), 3oz (105µm), 4oz (140µm), 5oz (175µm)

Η επιφάνεια τελειώνει:

Γυμνός χαλκός, HASL, ENIG, OSP, κασσίτερος βύθισης, βύθιση ασημένια κ.λπ….

Επισημαίνω:

Αμόλυβδος πολυστρωματικός τυπωμένος πίνακας κυκλωμάτων

Το γυαλί Ε έντυσε τον τυπωμένο πίνακα κυκλωμάτων

Υβριδικός τυπωμένος PCB πίνακας κυκλωμάτων

Περιγραφή προϊόντος

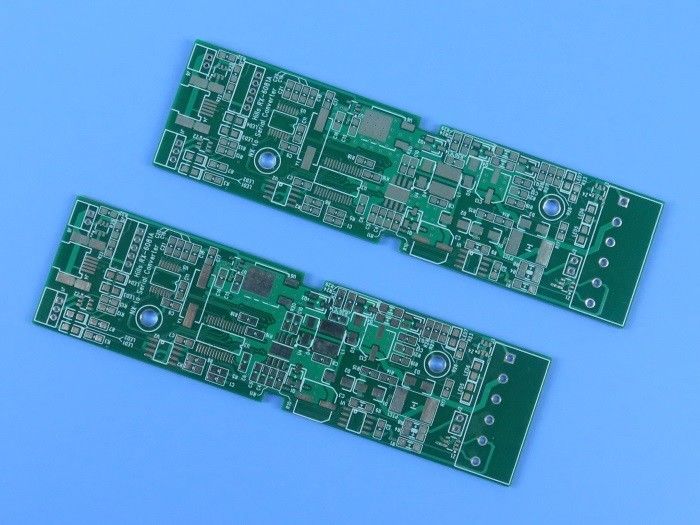

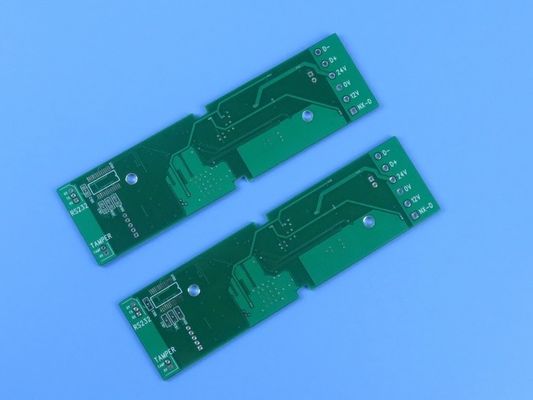

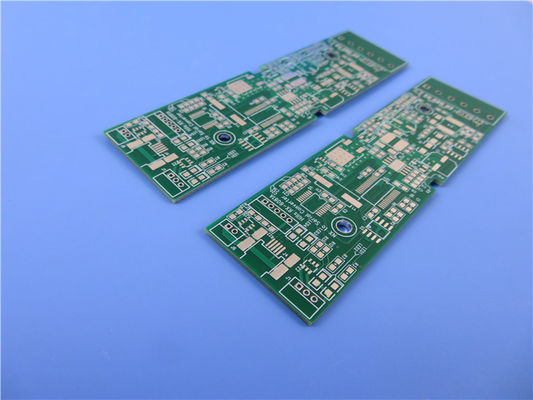

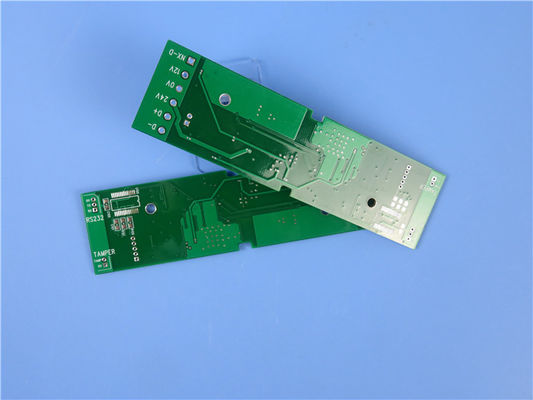

Ο υψηλός πίνακας κυκλωμάτων Tg αμόλυβδος πολυστρωματικός τυπωμένος στηρίχτηκε στον πυρήνα TU-768 και TU-768P Prepreg

(Οι τυπωμένοι πίνακες κυκλωμάτων είναι επί παραγγελία προϊόντα, η εικόνα και οι παράμετροι που παρουσιάζονται είναι ακριβώς για την αναφορά)

Γενική περιγραφή

Το φύλλο πλαστικού TU-768/TU-768P/prepreg αποτελείται από υψηλό - υφαμένο ποιότητα ε-γυαλί που ντύνεται με το σύστημα εποξικής ρητίνης, το οποίο παρέχει στα φύλλα πλαστικού το χαρακτηριστικό UV-φραγμών, και τη συμβατότητα με την αυτοματοποιημένη οπτική διαδικασία επιθεώρησης (AOI). Αυτά τα προϊόντα είναι κατάλληλα για τους πίνακες που πρέπει να επιζήσουν των αυστηρών θερμικών κύκλων, ή για να δοκιμάσουν την υπερβολική εργασία συνελεύσεων. TU-768 φύλλα πλαστικού εκθέτουν άριστο CTE, την ανώτερη χημική αντίσταση και τη θερμική σταθερότητα συν την ιδιοκτησία αντίστασης του CAF.

Αμόλυβδο πολυστρωματικό τυπωμένο γυαλί πινάκων κυκλωμάτων Ε που ντύνεται 0

Κύριες εφαρμογές

Καταναλωτικά ηλεκτρονικά

Κεντρικός υπολογιστής, τερματικός σταθμός

Αυτοκίνητος

Κύρια χαρακτηριστικά

Αμόλυβδο συμβατό σύστημα διαδικασίας

Άριστος συντελεστής της θερμικής επέκτασης

Ιδιοκτησία αντι-CAF

Ανώτερη χημική και θερμική αντίσταση

Φθορισμός για AOI

Αντίσταση υγρασίας

Η ικανότητα PCB μας (TU-768)

Ο υψηλός πίνακας κυκλωμάτων Tg αμόλυβδος πολυστρωματικός τυπωμένος στηρίχτηκε στον πυρήνα TU-768 και TU-768P Prepreg	Υψηλός-Tg και υψηλή θερμική εποξική ρητίνη αξιοπιστίας
Προσδιορισμός:	TU-768
Διηλεκτρική σταθερά:	4.3
Αρίθμηση στρώματος:	Διπλό στρώμα, πολυστρωματικό, υβριδικό PCB
Βάρος χαλκού:	0.5oz (17 µm), 1oz (35µm), 2oz (70µm), 3oz (105µm), 4oz (140µm), 5oz (175µm)
Πάχος PCB:	10mil (0.254mm), 15mil (0.381mm), 20mil (0.508mm), 25mil (0.635mm), 30mil (0.762mm), 62mil (1.575mm)
Μέγεθος PCB:	≤400mm Χ 500mm
Μάσκα ύλης συγκολλήσεως:	Πράσινο, μαύρο, ματ μαύρο, μπλε, ματ μπλε, κίτρινο, κόκκινο κ.λπ.
Η επιφάνεια τελειώνει:	Γυμνός χαλκός, HASL, ENIG, OSP, κασσίτερος βύθισης, βύθιση ασημένια κ.λπ….
Τεχνολογία:	HDI, μέσω στο μαξιλάρι, τον έλεγχο σύνθετης αντίστασης, την τυφλή μέσω/που θάβονται μέσω, ακρών επένδυση, BGA, τις τρύπες κ.λπ. Countsunk.

Αμόλυβδο πολυστρωματικό τυπωμένο γυαλί πινάκων κυκλωμάτων Ε που ντύνεται 1

Χαρακτηριστικές ιδιότητες TU-768

	Χαρακτηριστικές τιμές	Βελτίωση	ΕΠΙ-4101 το /126
Θερμικός
Tg (DMA)	190°C
Tg (DSC)	180°C		> 170°C
Tg (TMA)	170°C	Ε-2/105
TD (TGA)	350°C		> 340°C
Χ-άξονας CTE	11~15 ppm/°C		ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ
Υ-άξονας CTE	11~15 ppm/°C	Ε-2/105	ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ
Ζ-άξονας CTE	2.70%		< 3="">
Θερμική πίεση, επιπλέον σώμα ύλης συγκολλήσεως, 288°C	> 60 SEC	Α	> 10 SEC
T260	> 60 λ.		> 30 λ.
T288	> 20 λ.	Ε-2/105	> 15 λ.
T300	> 2 λ.		> 2 λ.
Εύφλεκτο	94V-0	Ε-24/125	94V-0
DK & DF
Permittivity (RC 50%) @10GHz	4.3
Εφαπτομένη απώλειας (RC 50%) @10GHz	0,018
Ηλεκτρικός
Permittivity (RC50%)
1GHz (SPC method/4291B)	4.4 / 4.3		< 5="">
5GHz (μέθοδος SPC)	4.3	Ε-2/105	ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ
10GHz (μέθοδος SPC)	4.3		ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ
Εφαπτομένη απώλειας (RC50%)
1GHz (SPC method/4291B)	0,019 /0.018		< 0="">
5GHz (μέθοδος SPC)	0,021	Ε-2/105	ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ
10GHz (μέθοδος SPC)	0,023		ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ
Ειδική αντίσταση όγκου	> 1010 MΩ•εκατ.	Γ-96/35/90	> 106 MΩ•εκατ.
Ειδική αντίσταση επιφάνειας	> 108 MΩ	Γ-96/35/90	> 104 MΩ
Ηλεκτρική δύναμη	> 40 KV/mm	Α	> 30 KV/mm
Διηλεκτρική διακοπή	> 50 kV	Α	> 40 KV
Μηχανικός
Συντελεστής νεολαιών
Κατεύθυνση στρεβλώσεων	25 GPa	Α	ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ
Γεμίστε την κατεύθυνση	22 GPa
Κάμψης δύναμη
Κατά μήκος	> 60.000 PSI	Α	> 60.000 PSI
Σταυροειδώς	> 50.000 PSI	Α	> 50.000 PSI
Δύναμη φλούδας, 1,0 oz φύλλο αλουμινίου cRtf $cu	7~9 lb/in	Α	> 4 lb/in
Απορρόφηση νερού	0,18%	Ε-1/105+d-24/23	< 0="">
