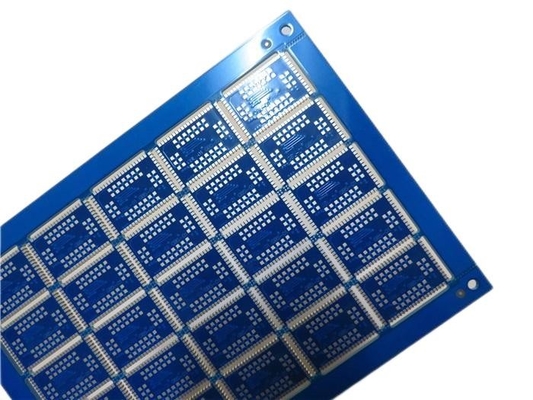

Ακρών οι πυργωτοί πίνακες κυκλωμάτων τρυπών PCB μισοί στηρίχτηκαν σε 1.6mm FR-4 με την μπλε μάσκα ύλης συγκολλήσεως

Ακρών οι πυργωτοί πίνακες κυκλωμάτων τρυπών PCB μισοί στηρίχτηκαν σε 1.6mm FR-4 με την μπλε μάσκα ύλης συγκολλήσεως

MOQ: 1pcs
τιμή: USD9.99-99.99
Τυπική συσκευασία: Κενό bags+Cartons
Περίοδος παράδοσης: 8-9 εργάσιμες ημέρες
Μέθοδος πληρωμής: T/T
Ικανότητα εφοδιασμού: 5000pcs το μήνα
Λεπτομέρειες
Τόπος καταγωγής
Κίνα
Μάρκα
Bicheng
Πιστοποίηση
UL, ISO9001, IATF16949
Αριθμό μοντέλου
BIC-453.V1.0
Υλικό βάσεων:
FR-4
Αρίθμηση στρώματος:
4 στρώματα
Πάχος PCB:
1.6mm ±0.16
Μέγεθος PCB:
160.06 Χ 114.2mm=25PCS
Μάσκα ύλης συγκολλήσεως:
Μπλε
Silkscreen:
άσπρος
Βάρος χαλκού:
Εξωτερικό στρώμα 35 εσωτερικό στρώμα 18 um/um
Η επιφάνεια τελειώνει:
Χρυσός βύθισης
Επισημαίνω:

Πυργωτός αυτοκίνητος τυπωμένος πίνακας κυκλωμάτων ακρών

,

πίνακας κυκλωμάτων 1.6mm αυτοκίνητος τυπωμένος

,

PCB τρυπών 1.6mm πυργωτό

Περιγραφή προϊόντος


Ακρών οι πυργωτοί πίνακες κυκλωμάτων τρυπών PCB μισοί στηρίχτηκαν σε 1.6mm FR-4 με την μπλε μάσκα ύλης συγκολλήσεως

(Οι τυπωμένοι πίνακες κυκλωμάτων είναι επί παραγγελία προϊόντα, η εικόνα και οι παράμετροι που παρουσιάζονται είναι ακριβώς για την αναφορά)



1.1 γενική περιγραφή

Αυτό είναι ένας τύπος του πολυστρωματικού PCB που στηρίζεται στο υπόστρωμα FR-4 με Tg 135°C για την εφαρμογή των ψηφιακών δεκτών. Είναι 1,6 χιλ. παχύ με το λευκό (Taiyo) στην μπλε μάσκα ύλης συγκολλήσεως και το χρυσό βύθισης στα μαξιλάρια. Το υλικό βάσεων είναι από Shengyi παρέχοντας 25 επάνω σε PCBs ανά επιτροπή. Κατασκευάζονται ανά ΕΠΙ 6012 κατηγορία 2 χρησιμοποιώντας τα παρεχόμενα στοιχεία Gerber. Κάθε 25 επιτροπές συσκευάζονται για την αποστολή.



1.2 χαρακτηριστικά γνωρίσματα και οφέλη

Αμόλυβδες συνελεύσεις με μια μέγιστη θερμοκρασία επανακυκλοφορίας 260℃.

Καλή αντίσταση οξείδωσης και καλός διασκεδασμός θερμότητας.

Καλή επίδραση προστατευτικών καλυμμάτων

Ηλεκτρική δοκιμή και δοκιμή υψηλής τάσης

8000 τύποι των PCB το μήνα

Καμία ελάχιστη ποσότητα διαταγής. 1 κομμάτι είναι διαθέσιμο.

Δωρεάν δοκιμή πρωτοτύπων PCB



Ακρών οι πυργωτοί πίνακες κυκλωμάτων τρυπών PCB μισοί στηρίχτηκαν σε 1.6mm FR-4 με την μπλε μάσκα ύλης συγκολλήσεως 0



1.4 προδιαγραφές PCB

ΜΈΓΕΘΟΣ PCB 160.06 Χ 114.2mm=25PCS
ΤΥΠΟΣ ΠΙΝΑΚΩΝ Πολυστρωματικό PCB
Αριθμός στρωμάτων PCB 4 στρωμάτων
Η επιφάνεια τοποθετεί τα συστατικά ΝΑΙ
Μέσω των τμημάτων τρυπών ΝΑΙ
STACKUP ΣΤΡΩΜΑΤΟΣ Τοπ στρώμα - 0.018mm +plating
PP 2116 (54%) + 1080 (64%) +2116 (54%)
Innerlayer 1 - 0.018mm
Πυρήνας FR-4 - 0.79mm
Innerlayer 2 - 0.018mm
PP 2116 (54%) + 1080 (64%) +2116 (54%)
Κατώτατο στρώμα - 0.018mm +plating
ΤΕΧΝΟΛΟΓΙΑ
Ελάχιστα ίχνος και διάστημα: 7,8 mil/7,1 mil
Ελάχιστες/μέγιστες τρύπες: 0,4 χιλ. το /3.175 χιλ.
Αριθμός διαφορετικών τρυπών: 5
Αριθμός τρυπών τρυπανιών: 491
Αριθμός αλεσμένων αυλακώσεων: 60
Αριθμός εσωτερικών διακοπών: 0
Έλεγχος σύνθετης αντίστασης: 0
Αριθμός χρυσού δάχτυλου: 0
ΥΛΙΚΟ ΠΙΝΑΚΩΝ
Γυαλί εποξικό: FR-4 Tg135℃, S1141, Shengyi
Τελικό φύλλο αλουμινίου εξωτερικό: 1 oz
Τελικό φύλλο αλουμινίου εσωτερικό: 0,5 oz
Τελικό ύψος του PCB: 1.6mm ±0.16
ΕΠΕΝΔΥΣΗ ΚΑΙ ΕΠΙΣΤΡΩΜΑ
Η επιφάνεια τελειώνει Χρυσό (22,5%) 0.1µm πάνω από 3µm νικέλιο βύθισης
Η μάσκα ύλης συγκολλήσεως ισχύει: ΚΟΡΥΦΗ και κατώτατο σημείο, ελάχιστο 12micron
Χρώμα μασκών ύλης συγκολλήσεως: Μπλε, ρ-500 BL, Onstatic
Τύπος μασκών ύλης συγκολλήσεως: LPSM
CONTOUR/CUTTING Δρομολόγηση
ΧΑΡΑΚΤΗΡΙΣΜΟΣ
Πλευρά του συστατικού μύθου ΚΟΡΥΦΗ και κατώτατο σημείο.
Χρώμα του συστατικού μύθου Λευκό, s-380W, Taiyo
Όνομα ή λογότυπο κατασκευαστών: Χαρακτηρισμένος στον πίνακα σε έναν αγωγό και η ΕΛΕΥΘΕΡΗ ΠΕΡΙΟΧΗ
ΜΕΣΩ καλυμμένος μέσω της τρύπας (PTH), ελάχιστο μέγεθος 0.3mm.
FLAMIBILITY ΕΚΤΙΜΗΣΗ Έγκριση λεπτό UL 94-V0.
ΑΝΟΧΗ ΔΙΑΣΤΑΣΗΣ
Διάσταση περιλήψεων: 0,0059»
Επένδυση πινάκων: 0,0029»
Ανοχή τρυπανιών: 0,002»
ΔΟΚΙΜΗ 100% ηλεκτρική προγενέστερη αποστολή δοκιμής
ΤΥΠΟΣ ΕΡΓΟΥ ΤΈΧΝΗΣ ΠΟΥ ΠΑΡΕΧΕΤΑΙ αρχείο ηλεκτρονικού ταχυδρομείου, Gerber rs-274-Χ, PCBDOC κ.λπ.
ΠΕΡΙΟΧΗ ΥΠΗΡΕΣΙΩΝ Παγκοσμίως, συνολικά.



1.4 εφαρμογές

Ακολουθώντας συσκευή ΠΣΤ

Ψηφιακός δέκτης

Πλήμνη διακοπτών

Φορητά ηχητικά συστήματα

Μετατροπείς



1.5 τα πλεονεκτήματά μας

1. ISO9001, ISO14001, ISO13485, επικυρωμένο UL εργοστάσιο κατασκευής

2. Η κατασκευή PCB είναι αυστηρά σύμφωνα με τις απαραίτητες προδιαγραφές

3. Παράδοση εγκαίρως υψηλότερη από το ποσοστό -χρόνος-παράδοσης 98%

4. Ικανότητα PCB πρωτοτύπων στην ικανότητα παραγωγής όγκου

5. Κατηγορία 3 κατηγορίας 2/ΕΠΙ ΕΠΙ



1.6 περισσότερες επιδείξεις των μισών τρυπών PCBs



Ακρών οι πυργωτοί πίνακες κυκλωμάτων τρυπών PCB μισοί στηρίχτηκαν σε 1.6mm FR-4 με την μπλε μάσκα ύλης συγκολλήσεως 1



Ακρών οι πυργωτοί πίνακες κυκλωμάτων τρυπών PCB μισοί στηρίχτηκαν σε 1.6mm FR-4 με την μπλε μάσκα ύλης συγκολλήσεως 2
