Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
υλικό βάσης: | AD1000 0,762 χλστ | Αριθμός στρωμάτων: | 2 στρώσεις |
---|---|---|---|
Πάχος PCB: | 0,8mm ±0,1 | Μέγεθος PCB: | 42 x 25mm=1επάνω |
Βάρος χαλκού: | 1 ουγκιά | Φινίρισμα επιφάνειας: | Χρυσός εμβάπτισης |
Υψηλό φως: | 30mil πίνακας PCB RF,Πλαισιωμένος διπλάσιο πίνακας PCB RF,Πίνακας PCB υψηλής συχνότητας RF |

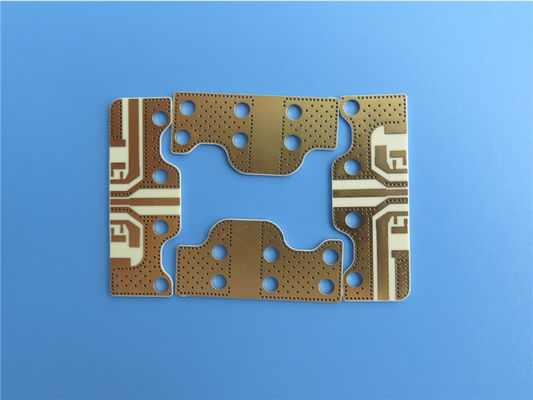

30 εκ1000 μ.Χ PCB υψηλής συχνότητας διπλής όψης RF PCB DK 10.2 PWBμε ΕμβάπτισηΧρυσός
(Οι πλακέτες τυπωμένων κυκλωμάτων είναι προϊόντα κατά παραγγελία, η εικόνα και οι παράμετροι που εμφανίζονται είναι απλώς για αναφορά)
Σύντομη εισαγωγή
Αυτός ο τύπος εμβαπτιζόμενου χρυσού RF PCB είναι κατασκευασμένος από υλικό AD1000, PTFE/Υφαντό Fiberglass/Ceramic Filled Laminate.Η πλακέτα κυκλώματος είναι δύο στρώσεων με τελειωμένο χαλκό 1 oz.Χωρίς μάσκα συγκόλλησης και μεταξοτυπία.Και τα δύο στρώματα είναι πλήρως εκτεθειμένα στον αέρα.Έχει πάχος 0,8 mm και 50 σανίδες είναι συσκευασμένες υπό κενό για αποστολή.
ΤυπικόςΕφαρμογές:
1. Συστήματα Αποφυγής Σύγκρουσης Αεροσκαφών (TCAS)
2. Επίγεια συστήματα επιτήρησης ραντάρ
3. Ενισχυτές χαμηλού θορύβου (LNA)
4. Κεραίες μικροσκοπικού κυκλώματος & μπαλωμάτων
5. Ενισχυτές ισχύος (PA)
6. Μονάδες ραντάρ και πολλαπλές
7. X-Band and Below
Προδιαγραφές PCB
ΜΕΓΕΘΟΣ PCB | 42 x 25mm=1επάνω |
ΤΥΠΟΣ ΠΙΝΑΚΑΣ | PCB διπλής όψης |
Αριθμός στρωμάτων | 2 στρώσεις |
Εξαρτήματα επιφανειακής βάσης | ΝΑΙ |
Μέσα από εξαρτήματα τρύπας | ΟΧΙ |
ΣΤΟΙΧΕΥΣΗ ΣΤΡΩΜΑΤΩΝ | χαλκός ------- 17um(0,5 oz)+πλάκα TOP στρώμα |
AD1000 0,762 χλστ | |
χαλκός ------- 17um(0,5 oz) + πλάκα BOT Layer | |
ΤΕΧΝΟΛΟΓΙΑ | |
Ελάχιστο ίχνος και χώρος: | 10 εκ. / 10 εκ |
Ελάχιστες / Μέγιστες οπές: | 0,3 mm / 3,0 mm |
Αριθμός διαφορετικών οπών: | 2 |
Αριθμός οπών διάνοιξης: | 115 |
Αριθμός φρεζαρισμένων αυλακώσεων: | 0 |
Αριθμός εσωτερικών αποκοπών: | όχι |
Έλεγχος σύνθετης αντίστασης: | όχι |
Αριθμός χρυσού δακτύλου: | 0 |
ΥΛΙΚΟ ΤΑΙΝΙΟΥ | |
Εποξειδικό γυαλί: | AD1000 0,762 χλστ |
Τελικό φύλλο εξωτερικού: | 1,0 ουγκιά |
Τελικό φύλλο εσωτερικού: | N/A |
Τελικό ύψος PCB: | 0,8 mm ±0,1 |
ΕΠΙΣΤΡΩΣΗ ΚΑΙ ΕΠΙΚΑΛΥΨΗ | |
Φινίρισμα επιφάνειας | Immersion Gold, 52% |
Μάσκα συγκόλλησης Εφαρμογή σε: | N/A |
Χρώμα μάσκας συγκόλλησης: | N/A |
Τύπος μάσκας συγκόλλησης: | N/A |
ΠΕΡΙΓΡΑΜΜΑ/ΚΟΠΗ | Δρομολόγηση |
ΒΑΘΜΟΛΟΓΗΣΗ | |
Side of Component Legend | N/A |
Color of Component Legend | N/A |
Όνομα ή λογότυπο κατασκευαστή: | N/A |
ΜΕΣΩ | Επιμεταλλωμένη τρύπα (PTH), ελάχιστο μέγεθος 0,3 mm. |
ΒΑΘΜΟΛΟΓΙΑ ΕΥΦΛΕΚΤΟΤΗΤΑΣ | 94V-0 |
ΑΝΟΧΗ ΔΙΑΣΤΑΣΕΩΝ | |
Διάσταση περιγράμματος: | 0,0059" |
Επιμετάλλωση σανίδας: | 0,0029" |
Ανοχή τρυπήματος: | 0,002" |
ΔΟΚΙΜΗ | 100% Ηλεκτρική δοκιμή πριν από την αποστολή |
ΕΙΔΟΣ ΕΡΓΟΥ Τέχνης ΠΡΟΣ ΠΡΟΜΗΘΕΙΑ | αρχείο email, Gerber RS-274-X, PCBDOC κ.λπ |
ΠΕΡΙΟΧΗ ΕΞΥΠΗΡΕΤΗΣΗΣ | Παγκοσμίως, Παγκοσμίως. |
Άλλα διαθέσιμα RFPCB Μεναέριος
FR-4 Tg>135, Υψηλό Tg>170 FR-4 (S1000-2M, TU-872 SLK, TU-768, IT-180A κ.λπ.)
Rogers RO4350B, RO4003C, RO4730G3, RO4360G2, RO4533, RO4534, RO4535, RO3003, RO3035, RO3006, RO3010, RO3210, RO3, κ.λπ.
Rogers RT/duroid 5880, RT/duroid 5870, RT/duroid 6002, RT/duroid 6010, RT/duroid 6035HTC κ.λπ.
Rogers TMM4, TMM10, Kappa 438 κ.λπ.
PTFE F4B DK2.2, DK2.65
Taconic TLX-0, TLX-9, TLX-8, TLX-7, TLX-6, TLY-5, TLY-3, RF-10, RF-35TC, RF-35, RF-35A2, TLF-35, RF -60A, RF-60TC, RF-45, TRF-45 κ.λπ.
AD450, AD600, AD1000, TC350 κ.λπ.
Μεταλλικός πυρήνας PCB, υλικό 1W/MK-3W/MK
Ευέλικτο PCB
Megtron 6 (M6) R-5775G
ΜαςPCBΥπηρεσίες
Πρωτότυπα PCB
Παραγωγή μαζικού όγκου
PCB μονής όψης
PCB διπλής όψης
PCB πολλαπλών στρώσεων έως 32 στρώσεις
Βαρύ χάλκινο PCB
Υβριδικό PCB
PCB ελεγχόμενης αντίστασης
Μέσω πλακέτας PCB
Συστοιχία πλέγματος σφαιρών (BGA) PCB
Τυφλό μέσω PCB
Τρύπες πάγκου, μισή οπή, τρύπα προσαρμογής
Παράδοση γρήγορης αναστροφής (QTA).
Χωρίς ελάχιστη ποσότητα παραγγελίας (MOQ)
Υπηρεσία αποστολής από πόρτα σε πόρτα
ΙΚΑΝΟΤΗΤΑ
2500-3000 είδη κάθε μήνα.
ΠΕΡΙΟΧΗ ΕΞΥΠΗΡΕΤΗΣΗΣ
Βόρεια Αμερική, Ωκεανία, Νοτιοανατολική Ασία, Ανατολική Ευρώπη, Αφρική, Λατινική Αμερική, Δυτική και Νότια Ευρώπη, Βόρεια Ευρώπη, Κεντρική και Νότια Ασία, Μέση Ανατολή.
Διαδικασία κατασκευής διπλού στρώματος PTH PCB
Ο χρυσός εμβάπτισης και το PCB HASL προχωρούν ως εξής: (1).Διάτμηση υλικού --> (2).Διάτρηση --> (3).PTH --> (4).Dry Film (Circuit) --> (5).Επιμετάλλωση σχεδίων --> (6).Χαλκογραφία --> (7).Μάσκα συγκόλλησης --> (8).Μεταξοτυπία --> (9).Φινίρισμα επιφάνειας --> (10).Περίγραμμα προφίλ --> (11).V-groove --> (12).Ηλεκτρική δοκιμή --> (13).Συσκευασία -->(14).Διανομή
Μπορούμε να σας παρέχουμε πρωτότυπα, μικρές παρτίδες και μαζική παραγωγή.Οποιαδήποτε ερώτηση, μη διστάσετε να επικοινωνήσετε μαζί μας.
