Ενισχυμένος γυαλί υδρογονάνθρακας πινάκων PCB κεραιών RF RO4533 τυπωμένος UL 60mil

MOQ:	1pcs
Τυπική συσκευασία:	Κενό bags+Cartons
Περίοδος παράδοσης:	8-9 εργάσιμες ημέρες
Μέθοδος πληρωμής:	T/T
Ικανότητα εφοδιασμού:	5000PCS το μήνα

Πληροφορίες Πληροφορίες

Περιγραφή προϊόντος

Λεπτομέρειες

Τόπος καταγωγής

Μάρκα

Bicheng

Πιστοποίηση

UL, ISO9001, IATF16949

Αριθμό μοντέλου

BIC-185.V1.0

Υλικό βάσεων:

Κεραμικός-γεμισμένος, Glass-reinforced υδρογονάνθρακας

Αρίθμηση στρώματος:

Πλαισιωμένο διπλάσιο PCB, πολυστρωματικό PCB, υβριδικό PCB

Πάχος PCB:

20mil (0.508mm), 30mil (0.762mm), 60mil (1.524mm)

Μέγεθος PCB:

≤400mm X 500mm

Μάσκα ύλης συγκολλήσεως:

Πράσινο, μαύρο, μπλε, κίτρινο, κόκκινο κ.λπ.

Βάρος χαλκού:

0.5oz (17 µm), 1oz (35µm), 2oz (70µm)

Η επιφάνεια τελειώνει:

Γυμνοί χαλκός, HASL, ENIG, ασήμι βύθισης, κασσίτερος βύθισης, OSP κ.λπ….

Επισημαίνω:

UL τυπωμένος πίνακας PCB RF

60mil πίνακας PCB κεραιών RF

Ενισχυμένο γυαλί PCB υδρογονανθράκων RF

Περιγραφή προϊόντος

RO4533 Πλακέτα τυπωμένου κυκλώματος υψηλής συχνότητας Rogers 20mil 30mil 60mil κεραία RF PCB

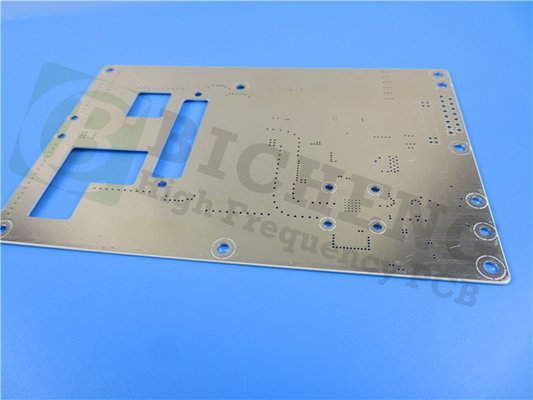

(Οι πλακέτες τυπωμένων κυκλωμάτων είναι προϊόντα κατά παραγγελία, η εικόνα και οι παράμετροι που εμφανίζονται είναι απλώς για αναφορά)

Γενική περιγραφή

Τα πολυστρωματικά υλικά υψηλής συχνότητας RO4533, υλικό με βάση το κεραμικό, ενισχυμένο με γυαλί υδρογονάνθρακα, είναι υλικά κόστους/απόδοσης της Rogers Corporation, ειδικά σχεδιασμένα και κατασκευασμένα για να ανταποκρίνονται στις συγκεκριμένες απαιτήσεις των αγορών κεραιών.Έχει διηλεκτρική σταθερά 3,3 και εφαπτομένη απώλειας (Df) 0,0025 μετρούμενη στα 10 GHz.Αυτές οι τιμές επιτρέπουν στους σχεδιαστές κεραιών να συνειδητοποιούν σημαντικές τιμές απολαβής ελαχιστοποιώντας παράλληλα την απώλεια σήματος.Έτσι, παρέχει εξαιρετική απόκριση παθητικής ενδοδιαμόρφωσης που απαιτείται για εφαρμογές κεραίας microstrip υποδομής κινητής τηλεφωνίας.

Είναι μια προσιτή εναλλακτική λύση σε πιο συμβατικές τεχνολογίες κεραιών PTFE, επιτρέποντας έτσι στους σχεδιαστές μας να βελτιστοποιήσουν την τιμή και την απόδοση των κεραιών.Τα συστήματα ρητίνης των διηλεκτρικών υλικών RO4533 έχουν σχεδιαστεί για να παρέχουν τις απαραίτητες ιδιότητες για ιδανική απόδοση κεραίας.Οι συντελεστές θερμικής διαστολής (CTEs) και στις δύο κατευθύνσεις Χ και Υ είναι παρόμοιοι με εκείνους του χαλκού.Η καλή αντιστοίχιση CTE μειώνει τις καταπονήσεις στην κεραία της πλακέτας τυπωμένου κυκλώματος.

Χαρακτηριστικά και Οφέλη

1. Χαμηλή απώλεια 0,0025, χαμηλή Dk 3,3, χαμηλή απόκριση PIM: Ευρύ φάσμα χρήσης εφαρμογής

2. Σύστημα θερμοσκληρυνόμενης ρητίνης: Συμβατό με την τυπική κατασκευή PCB

3. Εξαιρετική σταθερότητα διαστάσεων: Μεγαλύτερη απόδοση σε μεγαλύτερα μεγέθη πάνελ

4. Ομοιόμορφες μηχανικές ιδιότητες: Διατηρεί τη μηχανική μορφή κατά το χειρισμό

5. Υψηλή θερμική αγωγιμότητα: Βελτιωμένος χειρισμός ισχύος

Τυπικές εφαρμογές:

1. Κεραίες σταθμών βάσης κυψελοειδούς υποδομής

2. Δίκτυα κεραιών WiMAX

Ενισχυμένος γυαλί υδρογονάνθρακας πινάκων PCB κεραιών RF RO4533 τυπωμένος UL 60mil 0

Η Δυνατότητά μας PCB (RO4533)

Υλικό PCB:	Υδρογονάνθρακας με γέμιση κεραμικού, ενισχυμένο με γυαλί
Ονομασία:	RO4533
Διηλεκτρική σταθερά:	3.3
Συντελεστής διάχυσης	0,0025 10 GHz
Αριθμός επιπέδων:	PCB διπλής όψης, πολυστρωματικό PCB, υβριδικό PCB
Βάρος χαλκού:	0,5 oz (17 µm), 1 oz (35 µm), 2 oz (70 µm)
Πάχος PCB:	20mil (0,508mm), 30mil (0,762mm), 60mil (1,524mm)
Μέγεθος PCB:	≤400mm X 500mm
Μάσκα ύλης συγκολλήσεως:	Πράσινο, Μαύρο, Μπλε, Κίτρινο, Κόκκινο κ.λπ.
Φινίρισμα επιφάνειας:	Γυμνός χαλκός, HASL, ENIG, ασήμι εμβάπτισης, κασσίτερος εμβάπτισης, OSP κ.λπ..

RO4533 Τυπικές τιμές

Ιδιοκτησία	RO4533	Κατεύθυνση	Μονάδες	Κατάσταση	Μέθοδος ελέγχου
Διηλεκτρική σταθερά, ή διεργασία	3,3 ± 0,08	Ζ	-	10 GHz/23℃2,5 GHz	IPC-TM-650,2.5.5.5
Συντελεστής διάχυσης	0,002	Ζ	-	2,5 GHz/23℃	IPC-TM-650, 2.5.5.5
Συντελεστής διάχυσης	0,0025	Ζ	-	10 GHz/23℃	IPC-TM-650, 2.5.5.5
PIM (Τυπικό)	-157	-	dBc	Ανακλώμενοι σαρωμένοι τόνοι 43 dBm	Αναλυτής PIM Summitek 1900b
Διηλεκτρική Αντοχή	>500	Ζ	V/mil	0,51 χλστ	IPC-TM-650, 2.5.6.2
Σταθερότητα διαστάσεων	<0,2	Χ, Υ	mm/m (mils/ίντσα)	μετά χαρακτικό	IPC-TM-650, 2.4.39A
Συντελεστής θερμικής διαστολής	13	Χ	ppm/℃	-55 έως 288℃	IPC-TM-650, 2.4.41
	11	Υ
	37	Ζ
Θερμική αγωγιμότητα	0,6	-	W/(mK)	80℃	ASTM C518
Απορρόφηση υγρασίας	0,02	-	%	Δ48/50	IPC-TM-650, 2.6.2.1 ASTM D570
Tg	>280	-	℃TMA	ΕΝΑ	IPC-TM-650, 2.4.24.3
Πυκνότητα	1.8	-	gm/cm3	-	ASTM D792
Αντοχή φλοιού χαλκού	6.9(1.2)	-	lbs/in (N/mm)	1 ουγκιά.Πλωτήρας μετά συγκόλλησης EDC	IPC-TM-650, 2.4.8
Ευφλεκτότητα	NON FR	-	-	-	UL 94
Συμβατή διαδικασία χωρίς μόλυβδο	Ναί	-	-	-	-
