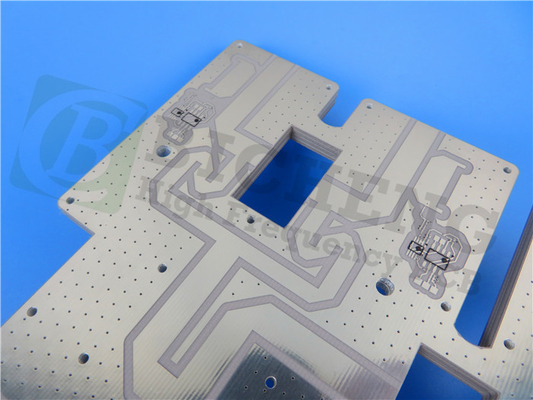

2 στρώμα RT duroid 6002 25mil PCB υποστρώμα βύθιση Χρυσή επιχρίστωση

Η τελευταία μας αποστολή υψηλής ποιότητας PCBs παρουσιάζεται με χαρά, με στόχο να ανυψώσει τα ηλεκτρονικά σχέδια σε νέα ύψη.διασφαλίζοντας απαράμιλλη απόδοση, αξιοπιστία και ευελιξία.

Στον πυρήνα των PCB βρίσκεται η χρήση των Rogers RT/duroid 6002 κεραμικών συνθετικών υλικών PTFE, γνωστών για τις εξαιρετικές τους ιδιότητες.Η βέλτιστη ακεραιότητα του σήματος επιτυγχάνεται με διαδικασία DK 2.94 στα 10 GHz/23°C, ενώ εξασφαλίζεται αποτελεσματική μετάδοση ισχύος με έναν εντυπωσιακά χαμηλό συντελεστή διάσπασης 0,0012 στα 10 GHz/23°C.Η υψηλή θερμική σταθερότητα Td> 500 °C επιτρέπει στα PCB μας να αντέχουν σε απαιτητικά περιβάλλοντα υψηλών θερμοκρασιώνΤο εύρος λειτουργίας κυμαίνεται από -40°C έως +85°C, επιτρέποντας απρόσκοπτη απόδοση σε διάφορες συνθήκες.

Η κατασκευή των 2 στρωμάτων άκαμπτων PCB είναι προσεκτικά σχεδιασμένη για να βελτιστοποιήσει τη λειτουργικότητα.κάθε μία με πάχος 35 μmΗ αντοχή και η ανθεκτικότητα επιτυγχάνονται με τη χρήση υποστρώματος από RT/duroid 6002 σε 0,635 mm (25mil).διασφάλιση της ευκολίας χρήσης.

Οι διαστάσεις του πίνακα είναι 211,74 mm x 90 mm (1 PCS) και η ανοχή είναι +/- 0.15mm εγγυώνται μια τέλεια εφαρμογή για τις εφαρμογές σαςΤα περίπλοκα και λεπτομερή σχέδια γίνονται δυνατά από την ελάχιστη απαίτηση ίχνη / χώρου των 5/5 mils, ενώ η ευέλικτη ενσωμάτωση συστατικών διευκολύνεται από το ελάχιστο μέγεθος τρύπας 0,35 mm.

Για να εξασφαλιστεί η αξιοπιστία, πριν από την αποστολή πραγματοποιείται αυστηρή ηλεκτρική δοκιμή 100% των PCB, η οποία εξασφαλίζει τη συμμόρφωση με τα υψηλότερα πρότυπα ποιότητας και τη βέλτιστη λειτουργικότητα.Το πάχος της τελικής πλάκας είναι 0Το.76mm επιτυγχάνει την ιδανική ισορροπία μεταξύ αντοχής και ευελιξίας.Η αποτελεσματική συγκόλληση και η προστασία διευκολύνονται από την πράσινη μάσκα συγκόλλησης τόσο στα άνω όσο και στα κάτω στρώματα, ενώ διατηρείται μια κομψή και μινιμαλιστική εμφάνιση μέσω της απουσίας μεταξοειδούς σε κάθε πλευρά.

Τα PCB αυτά καλύπτουν ένα ευρύ φάσμα απαιτήσεων σχεδιασμού, διαθέτοντας 58 συστατικά και συνολικά 176 πλακίδια.δημιουργούνται αποτελεσματικές και οργανωμένες διαδρομές σηματοδότησης.

Τα PCB μας συμμορφώνονται με το πρότυπο συμμόρφωσης IPC-Class-2,που πληρούν αυστηρές απαιτήσεις ποιότητας και κατασκευής.

Για τυχόν τεχνικές ερωτήσεις ή ερωτήσεις, παρέχεται εξαιρετική υποστήριξη και καθοδήγηση από την αφοσιωμένη ομάδα μας.Μπορείτε να επικοινωνήσετε με την Ivy στο sales10@bichengpcb.com για να ξεκλειδώσουμε το πλήρες δυναμικό της προηγμένης τεχνολογίας PCB.

Ανακαλύψτε τις προηγμένες δυνατότητες των RT/duroid 6002 PCBs

Το RT/duroid 6002 διαθέτει ακριβή διηλεκτρική σταθερά (εProcess) 2,94±0,04 στα 10 GHz/23°C, πληρώντας το IPC-TM-650 2.5.5Με χαμηλό συντελεστή διάσπασης (tanδ) 0,0012 σε 10 GHz/23°C, τα PCB αυτά εγγυώνται τη βέλτιστη ακεραιότητα του σήματος και την αποτελεσματική μετάδοση ισχύος.

Η θερμική σταθερότητα είναι ένα χαρακτηριστικό χαρακτηριστικό, με θερμικό συντελεστή ε +12 ppm/°C από 0°C έως 100°C στα 10 GHz, σύμφωνα με το IPC-TM-650 2.5.5.5Αυτό εξασφαλίζει ότι τα PCB μπορούν να αντέξουν περιβάλλοντα υψηλών θερμοκρασιών.που πληρούν τις απαιτήσεις δοκιμών ASTM D 257.

Οι μηχανικές ιδιότητες είναι ζωτικής σημασίας και τα PCB μας ξεχωρίζουν σε αυτό το επίπεδο.μπορούν να αντέξουν εξωτερικές δυνάμεις χωρίς παραμόρφωσηΗ τελική πίεση μετριέται σε 6,9 MPa (1,0 kpsi) και η τελική πίεση για τις κατευθύνσεις X και Y είναι 7,3%, που δείχνει τη μέγιστη αντοχή φορτίου τους.

Οι συμπιεστικές ιδιότητες είναι εξίσου εντυπωσιακές, με συντελεστή συμπίεσης 2482 MPa (360 kpsi) προς την κατεύθυνση Z (ASTM D 638).

Η απορρόφηση υγρασίας είναι ελάχιστη στο 0,02% (D48/50 και IPC-TM-650 2.6.2.1), εξασφαλίζοντας μακροχρόνια σταθερότητα, ακόμη και σε υγρό περιβάλλον.

Τα εν λόγω PCB παρουσιάζουν θερμική αγωγιμότητα 0,6 W/m/k στους 80 °C (ASTM C518), γεγονός που διευκολύνει την αποτελεσματική διάχυση της θερμότητας και αποτρέπει την υπερθέρμανση.

Με συντελεστή θερμικής διαστολής που κυμαίνεται από 16 έως 24 ppm/°C στις κατευθύνσεις X, Y και Z σε 23°C/50% RH (IPC-TM-650 2.4.41), αυτά τα PCB μπορούν να αντέχουν στις μεταβολές θερμοκρασίας χωρίς μηχανική πίεση.

Έχουν θερμοκρασία αποσύνθεσης (Td) 500°C (ASTM D 3850), γεγονός που τους επιτρέπει να αντέχουν σε υψηλές θερμοκρασίες κατά τη διάρκεια της κατασκευής και της λειτουργίας.

Άλλες αξιοσημείωτες ιδιότητες περιλαμβάνουν πυκνότητα 2,1 gm/cm3 (ASTM D 792) και ειδική θερμότητα 0,93 j/g/k (0,22 BTU/ib/OF), υπολογισμένες τιμές.

ΗΤα PCB επιτυγχάνουν βαθμολογία V-0 στην δοκιμή εύφλεκτης ικανότητας UL 94, εξασφαλίζοντας αντοχή στην ανάφλεξη.ευθυγράμμιση με τις πρακτικές παραγωγής φιλικές προς το περιβάλλον.
