Υψηλό φως: | Ακριβής RF PCB Blog,Βίντεο ενισχυμένων υδρογονανθράκων PCB,2 στρώματα RF PCB υποστρώματα |
---|

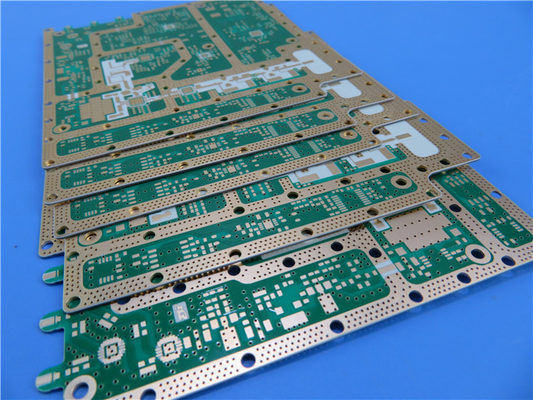

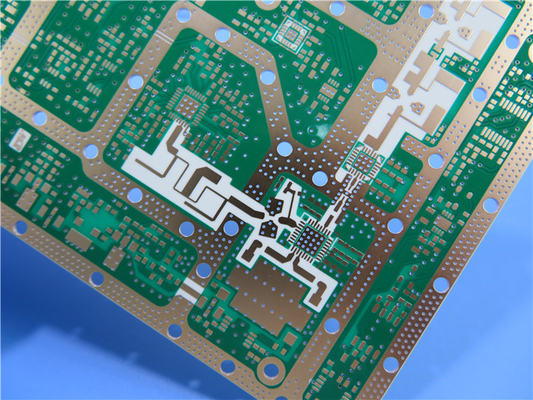

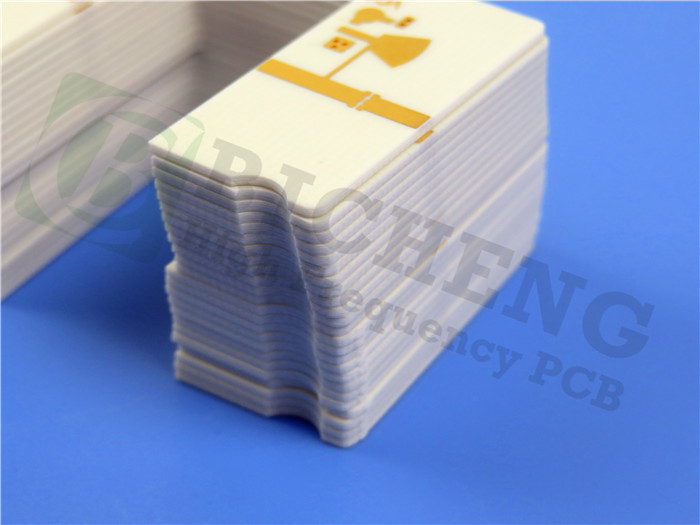

Παρουσιάζουμε το νέο μας PCB, σχεδιασμένο με ακρίβεια και προηγμένη τεχνολογία για να καλύψει τις συγκεκριμένες ανάγκες σας.Αυτό το διπλάσιο άκαμπτο PCB διαθέτει υλικά υψηλής απόδοσης και εξαιρετικές κατασκευαστικές λεπτομέρειες, καθιστώντας το κατάλληλο για ένα ευρύ φάσμα εφαρμογών.
Τα υποστρώματα PCB είναι κατασκευασμένα από κεραμικά υδρογονανθράκων, γεμάτα με γυαλί, γνωστά για τα εξαιρετικά χαρακτηριστικά τους.4 στα 10 GHz και συντελεστής διάσπασης 0Το PCB αυτό εξασφαλίζει χαμηλή απώλεια και χαμηλή ανταπόκριση PIM.
Υλικό PCB: | Υδρογονάνθρακες γεμάτοι κεραμικά, ενισχυμένα με γυαλί |
Ονομασία: | RO4534 |
Διορθωτική σταθερά: | 3.4 |
Παράγοντας διάσπασης | 0.0027 10GHz |
Αριθμός στρωμάτων: | Διπρόσωπο PCB, πολυεπίπεδο PCB, υβριδικό PCB |
Βάρος χαλκού: | 0.5oz (17 μm), 1oz (35 μm), 2oz (70 μm) |
Δυνατότητα εκτόξευσης: | 20mil (0.508mm), 30mil (0.762mm), 60mil (1.524mm) |
Μέγεθος PCB: | ≤ 400 mm × 500 mm |
Μάσκα συγκόλλησης: | Πράσινο, μαύρο, μπλε, κίτρινο, κόκκινο κλπ. |
Εκτέλεση επιφάνειας: | Γυμνό χαλκό, HASL, ENIG, ασήμι βύθισης, κασσίτερο βύθισης, OSP, καθαρό χρυσαφένιο κλπ. |
Η εξαιρετική σταθερότητα των διαστάσεων του PCB και το σύστημα θερμοστεγούς ρητίνης το καθιστούν συμβατό με τις τυποποιημένες διαδικασίες κατασκευής PCB.διασφάλιση της διατήρησης της μηχανικής της μορφής κατά τη μεταχείρισηΕπιπλέον, η υψηλή θερμική αγωγιμότητα της βελτιώνει τις δυνατότητες χειρισμού της ενέργειας.
Η στοίβα αποτελείται από ένα στρώμα χαλκού 35 μm, έναν πυρήνα Rogers 4534 0,508 mm και ένα άλλο στρώμα χαλκού 35 μm. Οι διαστάσεις της τελικής πλακέτας είναι 169,1 mm x 156,85 mm, με πάχος 0,6 mm.Το ελάχιστο ίχνος / χώρος είναι 5/5 milsΤο PCB υποβάλλεται σε σχολαστική ηλεκτρική δοκιμή 100% πριν από την αποστολή για να εξασφαλιστεί η ποιότητα και η αξιοπιστία του.
Με 115 εξαρτήματα και 223 συνολικά pads, συμπεριλαμβανομένων 121 pads through-hole και 102 pads top surface mount technology (SMT), αυτό το PCB προσφέρει ευελιξία στην ολοκλήρωση των εξαρτημάτων.Διαθέτει 267 διαδρόμους και 6 δίχτυα., παρέχοντας ευελιξία για διάφορες συνδέσεις κυκλωμάτων.
Το έργο ζωγραφικής που παρέχεται σε μορφή Gerber RS-274-X εξασφαλίζει την ακρίβεια και τη συμβατότητα με τις τυποποιημένες διαδικασίες κατασκευής.εγγύηση υψηλής ποιότητας απόδοσης και αξιοπιστίας.
Το PCB είναι διαθέσιμο σε παγκόσμιο επίπεδο, καθιστώντας το προσβάσιμο για πελάτες σε όλο τον κόσμο.
Για τυχόν τεχνικές ερωτήσεις ή περαιτέρω πληροφορίες, επικοινωνήστε με την εξειδικευμένη ομάδα μας στο sales10@bichengpcb.com.Δεσμευόμαστε να παρέχουμε εξαιρετική υποστήριξη και να διασφαλίσουμε την ικανοποίησή σας με τα προϊόντα μας.
Ιδιοκτησία | RO4534 | Κατεύθυνση | Μονάδες | Υπόθεση | Μέθοδος δοκιμής |
Η διηλεκτρική σταθερά, η διαδικασία | 3.4 ± 0.08 | Z | - | 10 GHz/23°C 2,5 GHz | IPC-TM-650,2.5.5.5 |
Παράγοντας διάσπασης | 0.0022 | Z | - | 2.5 GHz/23°C | IPC-TM-650, 2.5.5.5 |
0.0027 | 10 GHz/23°C | ||||
ΠΙΜ (Τυπική) | -157 | - | dBc | Αντανακλαστικοί ήχοι 43 dBm | Αναλυτής PIM Summitek 1900b |
Δυνατότητα διηλεκτρικής | > 500 | Z | V/mil | 0.51 mm | IPC-TM-650, 2.5.6.2 |
Διαμετρική σταθερότητα | < 0.3 | X,Y | Επικαιροποίηση: | μετά την εικόνα | IPC-TM-650, 2.4.39Α |
Συντελεστής θερμικής διαστολής | 11 | X | ppm/°C | -55 έως 288°C | IPC-TM-650, 2.4.41 |
14 | Y | ||||
46 | Z | ||||
Θερμική αγωγιμότητα | 0.6 | - | W/(m.K) | 80°C | ΑΣTM C518 |
Απορρόφηση υγρασίας | 0.06 | - | % | D48/50 | IPC-TM-650, 2.6.2.1 ASTM D570 |
Tg | > 280 | - | °C TMA | Α | IPC-TM-650, 2.4.24.3 |
Σφιχτότητα | 1.8 | - | gm/cm3 | - | ΑΣTM D792 |
Δυνατότητα της φλούδας χαλκού | 6.3 (1.1) | - | Δοκιμαστική μονάδα | 1 ουγγ. πλωτή μετά την συγκόλληση EDC | IPC-TM-650, 2.4.8 |
Πυροδοσία | Χωρίς FR | - | - | - | UL 94 |
Συμβατό με διαδικασία χωρίς μόλυβδο | - Ναι, ναι. | - | - | - | - |
Περισσότερα για το υλικό RO4534
Το RO4534 είναι ένα άλλο υλικό υψηλών επιδόσεων που προσφέρεται από την Rogers Corporation για την κατασκευή πλακών κυκλωμάτων (PCB).
Σύνθεση: Το RO4534 είναι ένα θερμοστεγές σύνθετο υλικό. Αποτελείται από υφασμένη ενίσχυση από ίνες γυαλιού σε συνδυασμό με σύστημα ρητίνης υψηλής θερμοκρασίας.Αυτή η σύνθεση παρέχει εξαιρετική μηχανική αντοχή, σταθερότητα και ηλεκτρική απόδοση.
Δηλεκτρική σταθερά (DK): Η DK του RO4534 ποικίλλει ανάλογα με το πάχος του λαμινίτη.Το σταθερό και αυστηρά ελεγχόμενο DK εξασφαλίζει προβλέψιμη ηλεκτρική απόδοση σε εφαρμογές υψηλής συχνότητας.
Παράγοντας διάσπασης: Ο συντελεστής διάσπασης του RO4534 είναι συνήθως περίπου 0,003 σε 10 GHz/23°C. Αυτός ο χαμηλός συντελεστής διάσπασης δείχνει ελάχιστη απώλεια ενέργειας στο υλικό,που επιτρέπει ανώτερη ακεραιότητα σήματος και μειωμένη απώλεια ισχύος σε κυκλώματα υψηλής συχνότητας.
Θερμική αγωγιμότητα: Το RO4534 έχει θερμική αγωγιμότητα 0,66 W/m/K στους 50 °C. Αν και δεν είναι τόσο υψηλό όσο ορισμένα άλλα υλικά, παρέχει αποτελεσματική διάχυση θερμότητας για εφαρμογές μέτριας ισχύος.
Απορρόφηση υγρασίας: Το RO4534 έχει σχετικά χαμηλό ποσοστό απορρόφησης υγρασίας περίπου 0,03%.ελαχιστοποίηση της επίδρασης της υγρασίας στις επιδόσεις των PCB.
Συντελεστής θερμικής διαστολής (CTE): Ο RO4534 παρουσιάζει συντελεστή θερμικής διαστολής 17 ppm/°C στον άξονα X και 17 ppm/°C στον άξονα Y.Αυτές οι τιμές αντιπροσωπεύουν τον τρόπο με τον οποίο το υλικό επεκτείνεται ή συρρικνώνεται με τις αλλαγές θερμοκρασίας κατά μήκος των διαφορετικών άξωνΤο ισορροπημένο CTE ελαχιστοποιεί τον κίνδυνο μηχανικής πίεσης και εξασφαλίζει σταθερότητα διαστάσεων στα σχέδια PCB.
Αντίσταση στη φλόγα: Το RO4534 είναι UL 94V-0 κατατάσσεται σε φλόγα, γεγονός που δείχνει την εξαιρετική αντίσταση στη φλόγα.
Το RO4534 χρησιμοποιείται συνήθως σε εφαρμογές που απαιτούν υψηλής συχνότητας απόδοση και αξιοπιστία, όπως οι τηλεπικοινωνίες, η αεροδιαστημική και η αυτοκινητοβιομηχανία.Είναι κατάλληλο για εφαρμογές όπως ενισχυτές σταθμών βάσης, ενισχυτές ισχύος, φίλτρα, συνδετήρες και άλλα σχέδια κυκλώματος ραδιοσυχνοτήτων/μικροκυμάτων όπου οι εξαιρετικές ηλεκτρικές ιδιότητες, η μηχανική αντοχή και η θερμική σταθερότητα είναι ζωτικής σημασίας.
