Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
| προσδιορισμός: | TSM-DS3 | Διορθωτική σταθερά: | 3 +/- 0.05 |
|---|---|---|---|
| Παράγοντας διασκεδασμού: | 0,0011 | Διηλεκτρικό πάχος: | 5mil (0.127mm), 10mil (0.254mm), 20mil (0.508mm), 30mil (0.762mm), 60mil (1.524mm), 90mil (2.286mm) |
| Μέγεθος PCB: | ≤400mm X 500mm | Βάρος χαλκού: | 1 oz (35μm), 2oz (70μm) |

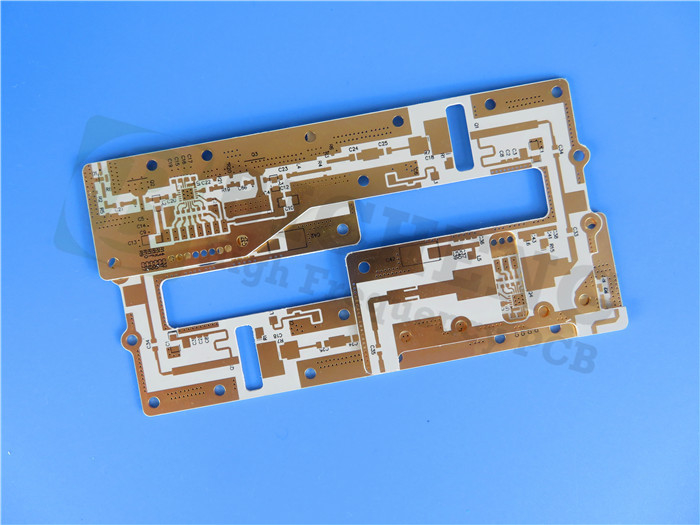

| Υψηλό φως: | Πίνακας κυκλωμάτων υψηλής συχνότητας 5 mil,Πίνακας PCB από κεραμικό ενισχυμένο υλικό |
||
Πληροφοριακή εισαγωγή
Το TSM-DS3 είναι ένα εξαιρετικά θερμικά σταθερό υλικό που διαθέτει ιδιότητες χαμηλής απώλειας με συντελεστή διάσπασης (DF) 0,0011 στα 10 GHz.Παρέχει την προβλεψιμότητα και τη σταθερότητα συγκρίσιμη με τις καλύτερες ενισχυμένες με υαλοπλαστική εποξίες που διατίθενται στην αγορά..
Το TSM-DS3 διακρίνεται ως ένα ενισχυμένο υλικό γεμάτο κεραμική με αξιοσημείωτα χαμηλή περιεκτικότητα σε ίνες γυαλιού περίπου 5%.Αυτή η μοναδική σύνθεση του επιτρέπει να ανταγωνίζεται τα εποξικά στην κατασκευή πολυστρωμάτων μεγάλου μεγέθους, καθιστώντας την ιδανική επιλογή για απαιτητικές εφαρμογές.
Ένα από τα βασικά χαρακτηριστικά του TSM-DS3 είναι η καταλληλότητά του για εφαρμογές υψηλής ισχύος.το υλικό αυτό διεξάγει αποτελεσματικά τη θερμότητα μακριά από άλλες πηγές θερμότητας σε σχεδιασμό εκτυπωμένης πλακέτας καλωδίωσης (PWB)Η ικανότητα αυτή εξασφαλίζει αποτελεσματική διάχυση της θερμότητας και βοηθά στη διατήρηση της βέλτιστης απόδοσης σε σενάρια υψηλής ισχύος.
Επιπλέον, το TSM-DS3 έχει αναπτυχθεί για να παρουσιάζει πολύ χαμηλούς συντελεστές θερμικής διαστολής, καθιστώντας το εξαιρετικά κατάλληλο για εφαρμογές που υποβάλλονται σε απαιτητικό θερμικό κύκλο.Αυτό το εξαιρετικό χαρακτηριστικό ενισχύει τις επιδόσεις και την αξιοπιστία του υλικού, παρέχοντας σταθερότητα ακόμη και σε περιβάλλοντα με σημαντικές διακυμάνσεις θερμοκρασίας.
Χαρακτηριστικά
1Το.TSM-DS3 προσφέρει έναν κορυφαίο στον κλάδο συντελεστή διάσπασης (DF) 0,0011 στα 10GHz
2Με υψηλή θερμική αγωγιμότητα, το TSM-DS3 διενεργεί αποτελεσματικά τη θερμότητα μακριά από πηγές θερμότητας.
3Το υλικό αυτό έχει χαμηλή περιεκτικότητα σε γυαλί ίνες περίπου 5%.
4Το.TSM-DS3 παρουσιάζει σταθερότητα διαστάσεων συγκρίσιμη με τα εποξικά υλικά.
5Επιτρέπει την κατασκευή μεγάλων μορφών, υψηλού αριθμού στρωμάτων εκτυπωμένων πινάκων (PWB) με σύνθετα σχέδια.
6Το υλικό επιτρέπει την επιτυχή κατασκευή πολύπλοκων PCB με υψηλή απόδοση και σταθερή απόδοση.
7Το TSM-DS3 διατηρεί σταθερή διηλεκτρική σταθερά (DK) εντός +/- 0,25 σε ευρύ εύρος θερμοκρασιών (-30 °C έως 120 °C).
8Είναι συμβατό με φύλλα αντίστασης, διευρύνοντας το εύρος των εφαρμογών του.
Τυπικές εφαρμογές
Το TSM-DS3 βρίσκει εφαρμογή σε διάφορους τομείς, συμπεριλαμβανομένων:
1Συμπλέκτες
2Φάσιμες κεραίες.
3. Ραδιοφωνικές συσκευές.
4. Αντένες mmWave
5. Πετρελαϊκές γεωτρήσεις
6. Δοκιμές ημιαγωγών / αυτόματου εξοπλισμού δοκιμής (ATE)
Η ικανότητά μας για PCB (TSM-DS3)
| Υλικό PCB: | Ελαχιστοποιήσεις από υφαντικές ίνες υαλοπίνακα PTFE |
| Ονομασία: | TSM-DS3 |
| Διορθωτική σταθερά: | 3 +/- 0.05 |
| Συντελεστής διάσπασης | 0.0011 |
| Αριθμός στρωμάτων: | Μονόπλευρο, διπλόπλευρο, πολυεπίπεδο PCB, υβριδικό PCB |
| Βάρος χαλκού: | 1 oz (35μm), 2 oz (70μm) |
| Δυνατότητα διαμετρήσεως | 5mil (0.127mm), 10mil (0.254mm), 20mil (0.508mm), 30mil (0.762mm), 60mil (1.524mm), 90mil (2.286mm) |
| Μέγεθος PCB: | ≤ 400 mm × 500 mm |
| Μάσκα συγκόλλησης: | Πράσινο, μαύρο, μπλε, κίτρινο, κόκκινο κλπ. |
| Εκτέλεση επιφάνειας: | Χρυσό βύθισης, HASL, ασήμι βύθισης, κασσίτερο βύθισης, ENEPIG, OSP, γυμνό χαλκό, καθαρό χρυσό κλπ. |
TSM-DS3Τυπικές Αξίες
| Ιδιοκτησία | Μέθοδος δοκιμής | Μονάδα | TSM-DS3 | Μονάδα | TSM-DS3 |
| Dk | IPC-650 2.5.5.3 | 3.00 | 3.00 | ||
| TcK (-30 έως 120 °C) | IPC-650 2.5.5.5.1 (Αναπροσαρμοσμένη) | ppm | 5.4 | ppm | 5.4 |
| Df | IPC-650 2.5.5.5.1 (Αναπροσαρμοσμένη) | 0.0011 | 0.0011 | ||
| Ηλεκτρική διάσπαση | IPC-650 2.5.6 (ASTM D 149) | kV | 47.5 | kV | 47.5 |
| Δυνατότητα διηλεκτρικής | ASTM D 149 (μέσα από το επίπεδο) | V/mil | 548 | Ε/μμ | 21,575 |
| Αντίσταση τόξου | IPC-650 2.5.1 | Δευτερόλεπτα | 226 | Δευτερόλεπτα | 226 |
| Απορρόφηση υγρασίας | IPC-650 2.6.2.1 | % | 0.07 | % | 0.07 |
| Δυνατότητα κάμψης (MD) | ASTM D 790/ IPC-650 2.4.4 | σπι | 11,811 | Α/χμ2 | 81 |
| Δυνατότητα κάμψης (CD) | ASTM D 790/ IPC-650 2.4.4 | σπι | 7,512 | Α/χμ2 | 51 |
| Δυνατότητα τράβηξης (MD) | ΑΣTM D 3039/IPC-650 2.4.19 | σπι | 7,030 | Α/χμ2 | 48 |
| Δυνατότητα τράβηξης (CD) | ΑΣTM D 3039/IPC-650 2.4.19 | σπι | 3,830 | Α/χμ2 | 26 |
| Εκτείνεται κατά το σπάσιμο (MD) | ΑΣTM D 3039/IPC-650 2.4.19 | % | 1.6 | % | 1.6 |
| Επεκτάσεις κατά το σπάσιμο (CD) | ΑΣTM D 3039/IPC-650 2.4.19 | % | 1.5 | % | 1.5 |
| Μοντέλο νεολαίας (MD) | ΑΣTM D 3039/IPC-650 2.4.19 | σπι | 973,000 | Α/χμ2 | 6,708 |
| Το Young's Modulus (CD) | ΑΣTM D 3039/IPC-650 2.4.19 | σπι | 984,000 | Α/χμ2 | 6,784 |
| Ποσοστό Poisson's (MD) | ΑΣTM D 3039/IPC-650 2.4.19 | 0.24 | 0.24 | ||
| Αναλογία Poisson (CD) | ΑΣTM D 3039/IPC-650 2.4.19 | 0.20 | 0.20 | ||
| Συμπίεση | ASTM D 695 (23.Γ) | σπι | 310,000 | Α/χμ2 | 2,137 |
| Μοντέλο κάμψης (MD) | ASTM D 790/IPC-650 2.4.4 | kpsi | 1,860 | Α/χμ2 | 12,824 |
| Μοντέλο κάμψης (CD) | ASTM D 790/IPC-650 2.4.4 | kpsi | 1,740 | Α/χμ2 | 11,996 |
| Δυνατότητα αποτρίχωσης (CV1) | IPC-650 2.4.8 δευτερόλεπτα 5.2.2 (ΤΣ) | Λιβρά/μέσα | 8 | Α/χμ | 1.46 |
| Θερμική αγωγιμότητα (μη καλυμμένη) | Αρμόδια για την κατασκευή των ειδών αυτών: | W/M*K | 0.65 | W/M*K | 0.65 |
| Διαμετρική σταθερότητα (MD) | IPC-650 2.4.39 Τμήμα 5.4 (Μετά τη μαγειρική) | χιλιοστά. | 0.21 | mm/M | 0.21 |
| Διαμετρική σταθερότητα (CD) | IPC-650 2.4.39 Τμήμα 5.4 (Μετά τη μαγειρική) | χιλιοστά. | 0.20 | mm/M | 0.20 |
| Διαμετρική σταθερότητα (MD) | IPC-650 2.4.39 Άρθρο 5.5 (ΤΣ) | χιλιοστά. | 0.15 | mm/M | 0.15 |
| Διαμετρική σταθερότητα (CD) | IPC-650 2.4.39 Άρθρο 5.5 (ΤΣ) | χιλιοστά. | 0.10 | mm/M | 0.10 |
| Αντίσταση επιφάνειας | IPC-650 2.5.17.1 Sec. 5.2.1 (ET) | Μοχμς | 2.3 x 10^6 | Μοχμς | 2.3 x 10^6 |
| Αντίσταση επιφάνειας | IPC-650 2.5.17.1 Sec. 5.2.1 (HC) | Μοχμς | 2.1 x 10^7 | Μοχμς | 2.1 x 10^7 |
| Αντίσταση όγκου | IPC-650 2.5.17.1 Sec. 5.2.1 (ET) | Mohms/cm | 1.1 x 10^7 | Mohms/cm | 1.1 x 10^7 |
| Αντίσταση όγκου | IPC-650 2.5.17.1 Sec. 5.2.1 (HC) | Mohms/cm | 1.8 x 10^8 | Mohms/cm | 1.8 x 10^8 |
| CTE (άξονας x) (RT έως 125oC) | IPC-650 2.4.41/TMA | ppm/oC | 10 | ppm/oC | 10 |
| CTE (άξονας y) (RT έως 125oC) | IPC-650 2.4.41/TMA | ppm/oC | 16 | ppm/oC | 16 |
| CTE (άξονας z) (RT έως 125oC) | IPC-650 2.4.41/TMA | ppm/oC | 23 | ppm/oC | 23 |
| Πληθυσμός (ειδική βαρύτητα) | ΑΣTM D 792 | g/cm3 | 2.11 | g/cm3 | 2.11 |
| Σκληρότητα | ASTM D 2240 (Ακτή D) | 79 | 79 | ||
| Td (2% απώλεια βάρους) | IPC-650 2.4.24.6 (TGA) | oC | 526 | oC | 526 |
| Td (5% απώλεια βάρους) | IPC-650 2.4.24.6 (TGA) | oC | 551 | oC | 551 |
