Υψηλό φως: | Πίνακας κυκλωμάτων συχνότητας 20mil PCB,Πίνακας κυκλωμάτων συχνότητας ENEPIG,RO4730G3 Πίνακας κυκλωμάτων |
---|
Το RO4730G3 από την Rogers είναι ένα προηγμένο υδρογονάνθρακα / κεραμική / υφασμένο γυαλί UL 94 V-0 κεραμική ποιότητα λαμινίτη,σχεδιασμένα για να παρέχουν εξαιρετικές επιδόσεις ενώ παράλληλα προσφέρουν μια χαμηλού κόστους εναλλακτική λύση στα παραδοσιακά επικαλυμμένα με βάση το PTFEΜε τα προηγμένα συστήματα ρητίνης του, το RO4730G3 παρέχει τις απαραίτητες ιδιότητες που απαιτούνται για ιδανικές επιδόσεις κεραίας,το οποίο το καθιστά μια επιλογή για τους σχεδιαστές που επιδιώκουν να βελτιστοποιήσουν τόσο το κόστος όσο και τη λειτουργικότητα.
Βασικά χαρακτηριστικά της RO4730G3:
1Εντυπωσιακές Ηλεκτρικές Ιδιότητες:
- Δηλεκτρική σταθερά (Dk) 3,0 +/- 0,05 σε 10 GHz: εξασφαλίζει αξιόπιστη μετάδοση και λήψη σήματος.
- Συντελεστής διάσπασης 0,0028 στα 10GHz: Αυτό έχει ως αποτέλεσμα χαμηλή απώλεια σήματος και μειωμένη παρεμβολή.
- Θερμικός συντελεστής Dk 34 ppm/°C: Επιτρέπει σταθερή απόδοση σε διάφορες θερμοκρασίες.
- Συντελεστής θερμικής διαστολής (CTE) που ταιριάζει με το χαλκό: ελαχιστοποιεί την πίεση και εξασφαλίζει την ακεραιότητα των PCB.
- Tg (Θερμοκρασία μετάβασης γυαλιού) > 280 °C: Προσφέρει εξαιρετική θερμική σταθερότητα και αξιοπιστία.
- Θερμοκρασία αποσύνθεσης (Td) 411 °C TGA: εξασφαλίζει αντοχή σε υψηλές θερμοκρασίες.
2Οφέλη που ξεχωρίζουν την RO4730G3:
- Δηλεκτρικός με χαμηλή απώλεια με χαμηλό προφίλ:
* Μειωμένη PIM (Παθητική Διατροποποίηση)
* Χαμηλή απώλεια εισαγωγής για βελτιστοποιημένη ακεραιότητα σήματος.
- Μοναδική γέμιση/κλειστές μικροσφαίρες:
* Ελαφρύ βάρος: 30% ελαφρύτερο από τα υλικά PTFE/γυαλί, επιτρέποντας βελτιστοποιημένα σχέδια.
* Χαμηλή πυκνότητα για βελτιωμένη απόδοση.
- Χαμηλή CTE στον άξονα Z (< 30 ppm/ °C) και υψηλή Tg (> 280°C):
* Ευελιξία σχεδιασμού και συμβατότητα με αυτοματοποιημένες διαδικασίες συναρμολόγησης.
- Χαμηλή TCDk (< 40 ppm/ °C):
* Συνεπής λειτουργία κυκλώματος υπό διαφορετικές συνθήκες θερμοκρασίας.
- Ειδικά διαμορφωμένο σύστημα/γεμιστήρα θερμοανθεκτικής ρητίνης:
* Εύκολη κατασκευή και ικανότητα διαδικασίας PTH (Plated Through-Hole).
- Φιλικό προς το περιβάλλον:
* Συμφωνικότητα με τις διαδικασίες χωρίς μόλυβδο και συμμόρφωση με το RoHS.

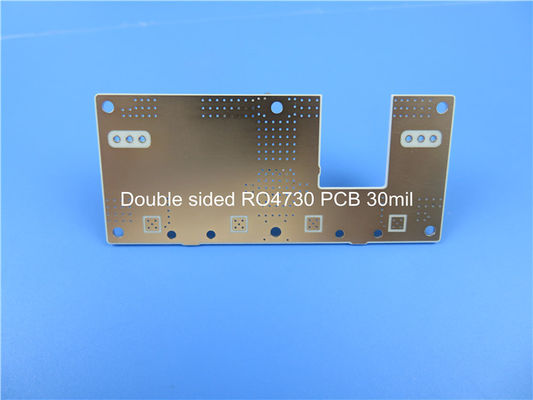

3Πληροφορίες κατασκευής PCB:
- 2 στρώματα άκαμπτα PCB με πάχος στρώματος χαλκού 35 μm.
- RO4730G3 πυρήνας πάχους 0,508 mm (20 mil).
- Τελειωμένη πλάκα πάχους 0,6mm.
- 1 ουγκιά (1.4 ml) βαρύτητα χαλκού εξωτερικού στρώματος.
- Επεξεργασία επιφάνειας από ηλεκτρολόγητο νικέλιο (ENEPIG).
- Πράσινη μάσκα συγκόλλησης και στα δύο πάνω και κάτω στρώματα.
- Χωρίς μεταξόνιο για μια καθαρή και μινιμαλιστική εμφάνιση.
- Μέσω πάχους επικάλυψης 20 μm.
- Ελάχιστο ίχνος / χώρος 4/6 mils.
-Το ελάχιστο μέγεθος της τρύπας είναι 0,25mm.
- 100% ηλεκτρικές δοκιμές πριν από την αποστολή.
RO4730G3 Τυπική τιμή | |||||
Ιδιοκτησία | RO4730G3 | Κατεύθυνση | Μονάδες | Υπόθεση | Μέθοδος δοκιμής |
Η διηλεκτρική σταθερά,εΠρόοδος | 3.0±0.5 | Z | 10 GHz 23°C | IPC-TM-650 2.5.5.5 | |
Η διηλεκτρική σταθερά,εΣχεδιασμός | 2.98 | Z | 10,7 GHz έως 5 GHz | Μέθοδος διαφορικού μήκους φάσης | |
Παράγοντας διάσπασης,tanδ | 0.0028 | Z | 10 GHz 23°C | IPC-TM-650 2.5.5.5 | |
2.5 GHz | |||||
Θερμικός συντελεστής ε | +34 | Z | ppm/°C | -50 °C έως 150 °C | IPC-TM-650 2.5.5.5 |
Διαμετρική σταθερότητα | < 0.4 | Χ, Υ | χιλιοστά | μετά το etech +E2/150 °C | IPC-TM-650 2.4.39Α |
Αντίσταση όγκου (0,030") | 9 × 107 | MΩ.cm | ΚΟΝΤ Α | IPC-TM-650 2.5.17.1 | |
Αντίσταση επιφάνειας (0,030") | 7.2 × 105 | MΩ | ΚΟΝΤ Α | IPC-TM-650 2.5.17.1 | |
PIM | -165 | dBc | 50 Ωμ 0,060" | 43 dBm 1900 MHz | |
Ηλεκτρική αντοχή (0,030") | 730 | Z | V/mil | IPC-TM-650 2.5.6.2 | |
Δυνατότητα κάμψης MD | 181 (26.3) | Mpa (kpsi) | NT1 χημικό | ΑΣTM D790 | |
CMD | 139 (20.2) | ||||
Μειωμένη απορρόφηση | 0.093 | - | % | 48/50 | IPC-TM-650 2.6.2.1 ASTM D570 |
Θερμική αγωγιμότητα | 0.45 | Z | W/mK | 50°C | ΑΣTM D5470 |
Συντελεστής θερμικής διαστολής | 15.9 14.4 35.2 |
X Y Z |
ppm/°C | -50 °C έως 288 °C | IPC-TM-650 2.4.4.1 |
Tg | > 280 | °C | IPC-TM-650 2.4.24 | ||
Td | 411 | °C | ΑΣTM D3850 | ||
Σφιχτότητα | 1.58 | gm/cm3 | ΑΣTM D792 | ||
Δυνατότητα της φλούδας χαλκού | 4.1 | pi | 1 ουγκιά, LoPro EDC. | IPC-TM-650 2.4.8 | |
Πυροδοσία | V-0 | UL 94 | |||
Συμβατό με διαδικασία χωρίς μόλυβδο | - Ναι, ναι. |
4- Στατιστικές PCB:
- Συστατικά: 29
- Συνολικά Pads: 38
- Μέσα από τις τρύπες: 22
- Πάνω SMT Pads: 16
- Βόρεια SMT Pads: 0
- Βιάς: 17
- Δίκτυα: 6
5- Πρότυπο ποιότητας, έργα τέχνης και διαθεσιμότητα:
- Πρότυπο ποιότητας: IPC-Class-2, εξασφαλίζοντας υψηλά πρότυπα κατασκευής.
- Εικόνα: Gerber RS-274-X, που διευκολύνει την ακριβή αναπαραγωγή.
- Διαθεσιμότητα: Η RO4730G3 είναι διαθέσιμη παγκοσμίως, παρέχοντας εύκολη πρόσβαση για τους κατασκευαστές και τους σχεδιαστές PCB.
Υλικό PCB: | Κεραμικό υφαντό γυαλί υδρογονανθράκων |
Ονομαστής: | RO4730G3 |
Διορθωτική σταθερά: | 3.0 ± 0,05 (διαδικασία) |
2.98 (σχεδιασμός) | |
Αριθμός στρωμάτων: | 1 στρώμα, 2 στρώματα, πολυστρώματα |
Βάρος χαλκού: | 0.5oz (17 μm), 1oz (35 μm) |
Δύναμη κατασκευής: | 5.7mil ((0.145mm), 10.7mil ((0.272mm), 20.7mil ((0.526mm, 30.7mil ((0.780mm), 60.7mil ((1.542mm) |
Δυνατότητα εκτύπωσης | 20 χιλιοστών (0,508 χιλιοστών), 30 χιλιοστών (0,762 χιλιοστών), 60 χιλιοστών (1,524 χιλιοστών) |
Μέγεθος PCB: | ≤ 400 mm × 500 mm |
Μάσκα συγκόλλησης: | Πράσινο, μαύρο, μπλε, κίτρινο, κόκκινο κλπ. |
Εκτέλεση επιφάνειας: | Γυμνό χαλκό, HASL, ENIG, κασσίτερο βύθισης, ασήμι βύθισης, OSP κλπ. |
6Τυπικές εφαρμογές:
- Αντένες κυτταρικού σταθμού βάσης: Οι ανώτερες ηλεκτρικές ιδιότητες του RO4730G3 το καθιστούν ιδανική επιλογή για κεραίες σταθμού βάσης, εξασφαλίζοντας αξιόπιστη επικοινωνία σε κυτταρικά δίκτυα.
Συμπερασματικά, τα Rogers RO4730G3 PCBs προσφέρουν μια αξιόπιστη, οικονομικά αποδοτική και υψηλής απόδοσης λύση για εφαρμογές κεραίας.και φιλικά προς το περιβάλλον χαρακτηριστικά, RO4730G3 δίνει τη δυνατότητα στους σχεδιαστές να επιτύχουν βέλτιστες επιδόσεις κεραίας με βελτιστοποίηση του κόστους.Το RO4730G3 είναι το υλικό PCB για ανώτερα αποτελέσματα.
