| Υλικό: | TMM4 | Δάχος: | 25 εκ |
|---|---|---|---|
| Τελεία επιφανείας: | Χρυσός βύθισης | Μάσκα ύλης συγκολλήσεως: | πράσινο |
| Υψηλό φως: | Χρυσό PCB υψηλής συχνότητας βύθισης,2στρώματα PCB υψηλής συχνότητας,Πίνακες PCB υψηλής συχνότητας με πράσινη μάσκα συγκόλλησης |
||

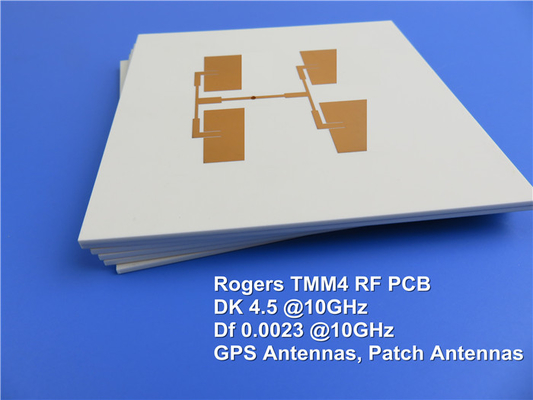

Σήμερα, το χαρακτηριστικό είναι το νέο μας PCB που βασίζεται σε υποστρώματα TMM4.Το TMM4 είναι ένα υπερσύγχρονο υλικό μικροκυμάτων θερμοεπιθετικού τύπου που έχει σχεδιαστεί ειδικά για εφαρμογές με υψηλή αξιοπιστία διάτρησης με ταινία και μικροστιβάδεςΑυτή η κεραμική, υδρογονάνθρακες,Το θερμοστεγές πολυμερές σύνθετο συνδυάζει τα μηχανικά και χημικά πλεονεκτήματα των κεραμικών και των παραδοσιακών στρωμάτων PTFE, εξαλείφοντας παράλληλα την ανάγκη ειδικών τεχνικών παραγωγής.
Με διηλεκτρική σταθερά (Dk) 4,50 +/- 0,045 και συντελεστή διάσπασης 0,0020 στα 10GHz, το TMM4 παρέχει εξαιρετικές ηλεκτρικές επιδόσεις για κυκλώματα RF και μικροκυμάτων.Ο θερμικός συντελεστής Dk των 15ppm/°K εξασφαλίζει σταθερότητα σε ευρύ φάσμα θερμοκρασιώνΤο TMM4 παρουσιάζει θερμοκρασία αποσύνθεσης (Td) 425 °C TGA,το οποίο το καθιστά εξαιρετικά ανθεκτικό στη θερμότηταΜε θερμική αγωγιμότητα 0,7 W/mk, εξαλείφει αποτελεσματικά τη θερμότητα, συμβάλλοντας στη συνολική αξιοπιστία του συστήματος.
| TMM4 Τυπική τιμή | ||||||
| Ιδιοκτησία | TMM4 | Κατεύθυνση | Μονάδες | Υπόθεση | Μέθοδος δοκιμής | |
| Η διηλεκτρική σταθερά,εΠρόοδος | 4.5±0.045 | Z | 10 GHz | IPC-TM-650 2.5.5.5 | ||
| Η διηλεκτρική σταθερά,εΣχεδιασμός | 4.7 | - | - | 8GHz έως 40GHz | Μέθοδος διαφορικού μήκους φάσης | |
| Παράγοντας διάσπασης (διαδικασία) | 0.002 | Z | - | 10 GHz | IPC-TM-650 2.5.5.5 | |
| Θερμικός συντελεστής της διηλεκτρικής σταθεράς | +15 | - | ppm/°K | -55°C-125°C | IPC-TM-650 2.5.5.5 | |
| Αντίσταση μόνωσης | > 2000 | - | Γεια σου. | C/96/60/95 | ΑΣTM D257 | |
| Αντίσταση όγκου | 6 x 108 | - | Μωμ. | - | ΑΣTM D257 | |
| Αντίσταση επιφάνειας | 1 x 109 | - | Μωμ. | - | ΑΣTM D257 | |
| Ηλεκτρική αντοχή (διαλεκτρική αντοχή) | 371 | Z | V/mil | - | Μέθοδος IPC-TM-650 2.5.6.2 | |
| Θερμικές ιδιότητες | ||||||
| Θερμοκρασία αποσύνθεσης (Td) | 425 | 425 | °CTGA | - | ΑΣTM D3850 | |
| Συντελεστής θερμικής διαστολής - x | 16 | X | ppm/K | 0 έως 140 °C | ΑΣTM E 831 IPC-TM-650, 2.4.41 | |
| Συντελεστής θερμικής διαστολής - Y | 16 | Y | ppm/K | 0 έως 140 °C | ΑΣTM E 831 IPC-TM-650, 2.4.41 | |
| Συντελεστής θερμικής διαστολής - Z | 21 | Z | ppm/K | 0 έως 140 °C | ΑΣTM E 831 IPC-TM-650, 2.4.41 | |
| Θερμική αγωγιμότητα | 0.7 | Z | W/m/K | 80 °C | ΑΣTM C518 | |
| Μηχανικές ιδιότητες | ||||||
| Δυνατότητα απολέπισης χαλκού μετά από θερμική πίεση | 5.7 (1.0) | X,Y | Δοκιμαστικό σύστημα | μετά τη συγκόλληση 1 ουγγ. | Μέθοδος IPC-TM-650 2.4.8 | |
| Δυνατότητα κάμψης (MD/CMD) | 15.91 | X,Y | kpsi | Α | ΑΣTM D790 | |
| Μοντέλο κάμψης (MD/CMD) | 1.76 | X,Y | Mpsi | Α | ΑΣTM D790 | |
| Φυσικές Ιδιότητες | ||||||
| Απορρόφηση υγρασίας (2X2) | 1.27 mm (0,050") | 0.07 | - | % | D/24/23 | ΑΣTM D570 |
| 3.18mm (0.125") | 0.18 | |||||
| Ειδική βαρύτητα | 2.07 | - | - | Α | ΑΣTM D792 | |
| Ειδική θερμική ικανότητα | 0.83 | - | Υ/γ/Κ | Α | Υπολογισμός | |
| Συμβατό με διαδικασία χωρίς μόλυβδο | Ναι. | - | - | - | - | |
Οι μηχανικές ιδιότητες του TMM4 είναι ανθεκτικές στη σύρση και την ψυχρή ροή, εξασφαλίζοντας μακροχρόνια απόδοση και αξιοπιστία.Η χρήση θερμοανθεκτικής ρητίνης στη σύνθεσή της επιτρέπει την αξιόπιστη σύνδεση σύρματος χωρίς τον κίνδυνο ανύψωσης του πακέτου ή παραμόρφωσης του υποστρώματοςΤο TMM4 είναι συμβατό με όλες τις κοινές διαδικασίες PWB, καθιστώντας το ευέλικτο και εύκολο να ενσωματωθεί σε υφιστάμενες ροές εργασίας παραγωγής.
Αυτό το PCB είναι ένα άκαμπτο δίσκο 2 στρωμάτων με βάρος χαλκού 35 μm σε κάθε εξωτερικό στρώμα.Το ελάχιστο ίχνος / χώρος είναι 6/8 milsΗ συσκευή υποβάλλεται σε πλήρη ηλεκτρική δοκιμή 100% πριν από την αποστολή, εξασφαλίζοντας την ποιότητα και την αξιοπιστία της.
| Υλικό PCB: | Σύνθετο από κεραμικό, υδρογονάνθρακα και θερμοστερό πολυμερές |
| Ονομαστής: | TMM4 |
| Διορθωτική σταθερά: | 4.5 ± 0,045 (επεξεργασία), 4.7 (σχεδιασμός) |
| Αριθμός στρωμάτων: | 1 στρώμα, 2 στρώματα |
| Βάρος χαλκού: | 0.5oz (17 μm), 1oz (35 μm), 2oz (70 μm) |
| Δυνατότητα εκτόξευσης: | 15mil (0.381mm), 20mil (0.508mm), 25mil (0.635mm), 30mil (0.762mm), 50mil (1.270mm), 60mil (1.524mm), 75mil (1.905mm), 100mil (2.540mm), 125mil (3.175mm) |
| Μέγεθος PCB: | ≤ 400 mm × 500 mm |
| Μάσκα συγκόλλησης: | Πράσινο, μαύρο, μπλε, κίτρινο, κόκκινο κλπ. |
| Εκτέλεση επιφάνειας: | Γυμνό χαλκό, HASL, ENIG, κασσίτερο βύθισης, καθαρό χρυσό (χωρίς νικέλιο κάτω από το χρυσό), OSP. |
Τα PCB TMM4 βρίσκουν εφαρμογές σε ένα ευρύ φάσμα βιομηχανιών.συστήματα δορυφορικής επικοινωνίαςΜε τις εξαιρετικές ηλεκτρικές του επιδόσεις, τη μηχανική του αξιοπιστία,και συμβατότητα με τις τυποποιημένες διαδικασίες PWBΤα PCB TMM4 παρέχουν εξαιρετικές επιδόσεις και αντοχή.
Τα PCB που βασίζονται στο TMM4 συμμορφώνονται με το πρότυπο ποιότητας IPC-Class-2 και είναι διαθέσιμα παγκοσμίως.διασφάλιση της συμβατότητας με τις τυποποιημένες διαδικασίες κατασκευής PCB.
Με τις εξαιρετικές ηλεκτρικές του επιδόσεις, τη μηχανική του αξιοπιστία και τη συμβατότητα με τις τυποποιημένες διαδικασίες PWB,Τα PCB TMM4 προσφέρουν μια αξιόπιστη και υψηλής ποιότητας λύση για απαιτητικές εφαρμογές ραδιοσυχνοτήτων και μικροκυμάτωνΜε παγκόσμια διαθεσιμότητα και υποστήριξη, τα PCB TMM4 δίνουν τη δυνατότητα σε μηχανικούς και σχεδιαστές να απελευθερώσουν τη δημιουργικότητά τους και να ωθήσουν τα όρια του τι είναι δυνατό στον κόσμο των κυκλωμάτων ραδιοσυχνοτήτων και μικροκυμάτων.
