Υλικό: | TMM10i | Δάχος: | 20 χιλιοστών |
---|---|---|---|
Τελεία επιφανείας: | Χρυσός βύθισης | Μάσκα ύλης συγκολλήσεως: | πράσινο |
Υψηλό φως: | 20mil TMM10i 2 στρώσεις RF PCB,Βυθιστικό χρυσό 2στρωμάτων RF PCB,1OZ 2στρώματα RF PCB |
Το υλικό TMM10i είναι μια εξαιρετική επιλογή για εφαρμογές υψηλών επιδόσεων σε λωρίδες και μικρές λωρίδες, προσφέροντας αξιοπιστία και ακρίβεια.Κατασκευασμένο με το υλικό Rogers TMM 10i, αυτό το κεραμικό θερμοανθεκτικό πολυμερές σύνθετο συνδυάζει τα καλύτερα χαρακτηριστικά των κεραμικών και των υποστρωμάτων PTFE, επιτρέποντας παράλληλα ευέλικτες τεχνικές επεξεργασίας.
Βασικά χαρακτηριστικά:
Ισοτροπική διηλεκτρική σταθερά (Dk) για σταθερή απόδοση
Χαμηλός συντελεστής διάσπασης 0,0020 στα 10 GHz
Θερμικός συντελεστής Dk (-43 ppm/°K) σε σχέση με χαλκό
Υψηλή θερμοκρασία αποσύνθεσης (Td) 425 °C TGA
Εξαιρετική θερμική αγωγιμότητα 0,76 W/mk
Περιοχή πάχους: 0,0015 έως 0,500 ίντσες (+/- 0,0015 ̇)
Πλεονεκτήματα
Υψηλότερη αντοχή στην έλξη και την ψυχρή ροή για βελτιωμένες μηχανικές ιδιότητες
Εξαιρετική αντοχή σε χημικές ουσίες επεξεργασίας, ελαχιστοποιώντας τις ζημιές κατά την κατασκευή
Δεν απαιτείται επεξεργασία με ναφθανικό νάτριο πριν από την ηλεκτρολόγηση
Αξιόπιστη σύνδεση καλωδίου που διευκολύνεται από τη θερμοστεγή σύνθεση ρητίνης.
Τυπική τιμή TMM10i | ||||||
Ιδιοκτησία | ΤΜΜ10i | Κατεύθυνση | Μονάδες | Υπόθεση | Μέθοδος δοκιμής | |
Η διηλεκτρική σταθερά,εΠρόοδος | 90,80 ± 0.245 | Z | 10 GHz | IPC-TM-650 2.5.5.5 | ||
Η διηλεκτρική σταθερά,εΣχεδιασμός | 9.9 | - | - | 8GHz έως 40GHz | Μέθοδος διαφορικού μήκους φάσης | |
Παράγοντας διάσπασης (διαδικασία) | 0.002 | Z | - | 10 GHz | IPC-TM-650 2.5.5.5 | |
Θερμικός συντελεστής της διηλεκτρικής σταθεράς | -43 | - | ppm/°K | -55°C-125°C | IPC-TM-650 2.5.5.5 | |
Αντίσταση μόνωσης | > 2000 | - | Γεια σου. | C/96/60/95 | ΑΣTM D257 | |
Αντίσταση όγκου | 2 x 108 | - | Μωμ. | - | ΑΣTM D257 | |
Αντίσταση επιφάνειας | 4 x 107 | - | Μωμ. | - | ΑΣTM D257 | |
Ηλεκτρική αντοχή (διαλεκτρική αντοχή) | 267 | Z | V/mil | - | Μέθοδος IPC-TM-650 2.5.6.2 | |
Θερμικές ιδιότητες | ||||||
Θερμοκρασία αποσύνθεσης (Td) | 425 | 425 | °CTGA | - | ΑΣTM D3850 | |
Συντελεστής θερμικής διαστολής - x | 19 | X | ppm/K | 0 έως 140 °C | ΑΣTM E 831 IPC-TM-650, 2.4.41 | |
Συντελεστής θερμικής διαστολής - Y | 19 | Y | ppm/K | 0 έως 140 °C | ΑΣTM E 831 IPC-TM-650, 2.4.41 | |
Συντελεστής θερμικής διαστολής - Z | 20 | Z | ppm/K | 0 έως 140 °C | ΑΣTM E 831 IPC-TM-650, 2.4.41 | |
Θερμική αγωγιμότητα | 0.76 | Z | W/m/K | 80 °C | ΑΣTM C518 | |
Μηχανικές ιδιότητες | ||||||
Δυνατότητα απολέπισης χαλκού μετά από θερμική πίεση | 5.0 (0.9) | X,Y | Δοκιμαστικό σύστημα | μετά τη συγκόλληση 1 ουγγ. | Μέθοδος IPC-TM-650 2.4.8 | |
Δυνατότητα κάμψης (MD/CMD) | - | X,Y | kpsi | Α | ΑΣTM D790 | |
Μοντέλο κάμψης (MD/CMD) | 1.8 | X,Y | Mpsi | Α | ΑΣTM D790 | |
Φυσικές Ιδιότητες | ||||||
Απορρόφηση υγρασίας (2X2) | 1.27 mm (0,050") | 0.16 | - | % | D/24/23 | ΑΣTM D570 |
3.18mm (0.125") | 0.13 | |||||
Ειδική βαρύτητα | 2.77 | - | - | Α | ΑΣTM D792 | |
Ειδική θερμική ικανότητα | 0.72 | - | Υ/γ/Κ | Α | Υπολογισμός | |
Συμβατό με διαδικασία χωρίς μόλυβδο | Ναι. | - | - | - | - |
Συγκέντρωση PCB:

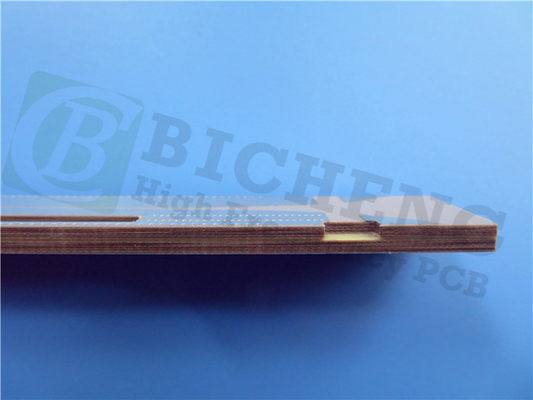

Η συσκευή αυτή αποτελείται από 2 στρώματα άκαμπτου PCB. Διαθέτει copper_layer_1 με πάχος 35 μm, ένα Rogers TMM10i Core μεγέθους 0,508 mm (20mil),και copper_layer_2 με πάχος 35 μmΑυτή η συσσώρευση εξασφαλίζει τη δομική ακεραιότητα και τη βέλτιστη απόδοση για το PCB.
Λεπτομέρειες κατασκευής PCB:
Το εν λόγω PCB έχει συμπαγές μέγεθος, με διαστάσεις πλάκας 60 mm x 70 mm (+/- 0,15 mm).που επιτρέπουν πολύπλοκα σχέδιαΤο ελάχιστο μέγεθος της τρύπας είναι 0,3 mm, παρέχοντας ευελιξία για την τοποθέτηση των εξαρτημάτων.
Τα εξωτερικά στρώματα έχουν βάρος χαλκού 1,4 ml, επιτρέποντας αποτελεσματική αγωγιμότητα.Το πάχος της επικάλυψης μέσω είναι 20 μm, επιτρέποντας την αξιόπιστη διασύνδεση.
Για την προστασία του PCB και την ενίσχυση της απόδοσής του, το φινίρισμα της επιφάνειας είναι Immersion Gold.Κάθε PCB υποβάλλεται σε πλήρη ηλεκτρική δοκιμή 100% πριν από την αποστολή για να εξασφαλιστεί η ποιότητα και η λειτουργικότητα.
Υλικό PCB: | Κεραμικά, υδρογονάνθρακες, θερμοανθεκτικά πολυμερή σύνθετα |
Ονομασία: | ΤΜΜ10i |
Διορθωτική σταθερά: | 90,80 ± 0.245 |
Αριθμός στρωμάτων: | Διπλό στρώμα, πολυστρώμα, υβριδικό PCB |
Βάρος χαλκού: | 0.5oz (17 μm), 1oz (35 μm), 2oz (70 μm) |
Δυνατότητα εκτόξευσης: | 15mil (0.381mm), 20mil (0.508mm), 25mil (0.635mm), 30mil(0.762mm), 50mil (1.27mm), 60mil (1.524mm), 75mil(1.905mm), 100mil (2.54mm), 125mil (3.175mm), 150mil (3.81mm), 200mil (5.08mm), 250mil (6.35 χιλιοστά), 275mil (6.985mm), 300mil (7.62mm), 500mil (12.70mm) |
Μέγεθος PCB: | ≤ 400 mm × 500 mm |
Μάσκα συγκόλλησης: | Πράσινο, μαύρο, μπλε, κίτρινο, κόκκινο κλπ. |
Εκτέλεση επιφάνειας: | Καθαρό χαλκό, HASL, ENIG, κασσίτερο βύθισης, OSP, καθαρά επιχρυσωμένα (χωρίς νικέλιο κάτω από το χρυσό) κλπ. |
Στατιστικές PCB:
Το PCB αποτελείται από 8 συστατικά, παρέχοντας ευελιξία για διάφορες εφαρμογές.Δεν υπάρχουν κάτω SMT pads παρόντεςΕπιπλέον, το PCB διαθέτει 9 διαδρόμους και 2 δίκτυα, επιτρέποντας την αποτελεσματική διαδρομή και συνδεσιμότητα σήματος.
Εικόνες που παρέχονται:
Η εικόνα για αυτό το PCB παρέχεται σε μορφή Gerber RS-274-X, ένα ευρέως χρησιμοποιούμενο βιομηχανικό πρότυπο για την κατασκευή PCB.
Πρότυπο ποιότητας και διαθεσιμότητα:
Αυτό το PCB συμμορφώνεται με το πρότυπο ποιότητας IPC-Class-2, εξασφαλίζοντας υψηλής ποιότητας κατασκευή και αξιοπιστία.
Εφαρμογές:
Το TMM10i PCB έχει εφαρμογές σε διάφορους τομείς, μεταξύ των οποίων:
- Ραδιοσυχνότητες και κυκλώματα μικροκυμάτων
- Ενισχυτές ισχύος και συνδυαστές
- Φίλτρα και ζεύγη
- Συστήματα δορυφορικής επικοινωνίας
- Αντενές παγκόσμιων συστημάτων θέσης
- Εναρμονίστε τις κεραίες.
- Διηλεκτρικοί πολωτές και φακοί
- Δοκιμαστές τσιπ
Με τις ανώτερες επιδόσεις και συμβατότητά του, το PCB TMM10i είναι κατάλληλο για ένα ευρύ φάσμα ηλεκτρονικών εφαρμογών υψηλής συχνότητας, επιτρέποντας στους μηχανικούς και τους σχεδιαστές να επιτύχουν βέλτιστα αποτελέσματα.
