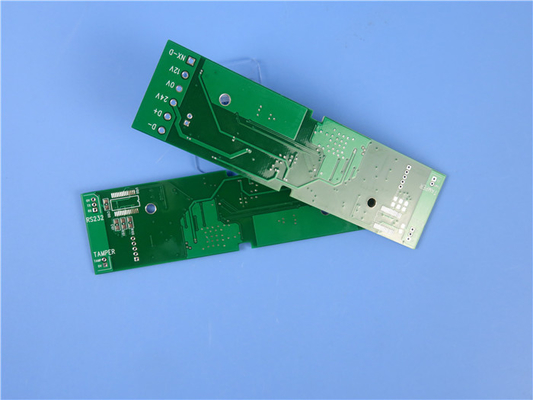

0.8mm TU-768 High Tg PCB Board Μαύρο Soldermask Λευκό Silkscreen ENIG

0.8mm TU-768 High Tg PCB Board Μαύρο Soldermask Λευκό Silkscreen ENIG

MOQ: 1PCS
τιμή: USD9.99-99.99
Τυπική συσκευασία: Κενό bags+Cartons
Περίοδος παράδοσης: 8-9 εργάσιμες ημέρες
Μέθοδος πληρωμής: Τ/Τ
Ικανότητα εφοδιασμού: 5000 κομμάτια το μήνα.
Λεπτομέρειες
Τόπος καταγωγής
Κίνα
Μάρκα
Bicheng
Πιστοποίηση
UL, ISO9001, IATF16949
Υλικό:
Εποξική ρητίνη υψηλής Tg και υψηλής θερμικής αξιοπιστίας
DK:
4.3
Δάχος:
0.8mm
Τελεία επιφανείας:
ΕΝΙΓ
Επισημαίνω:

ENIG TU-768 PCB υψηλής Tg

,

0.8mm TU-768 PCB υψηλής Tg

,

Πίνακας PCB υψηλής Tg TU-768

Περιγραφή προϊόντος

Μοιράζομαι ένα νέο ραδιοφωνικό PCB φτιαγμένο από υλικό TU-768.Το laminate TU-768 της Taiwan Union είναι laminate υψηλής Tg (θερμοκρασία μετάβασης του γυαλιού) και υψηλής θερμικής αξιοπιστίας που έχει σχεδιαστεί για να πληροί αυστηρές απαιτήσεις απόδοσης.Συμπληρώνεται από το TU-768P, ένα προετοιμαστικό προετοιμαστικό για βελτιωμένη λειτουργικότητα.προσφέροντας χαρακτηριστικά UV-block και συμβατότητα με αυτοματοποιημένες διαδικασίες οπτικής επιθεώρησης (AOI)Η σειρά TU-768 είναι κατάλληλη για εφαρμογές που απαιτούν ανθεκτικότητα σε θερμικούς κύκλους και εκτεταμένη εργασία συναρμολόγησης.Τα κατεστραμμένα υλικά TU-768 παρουσιάζουν εξαιρετικό συντελεστή θερμικής διαστολής, ανώτερη χημική αντοχή, θερμική σταθερότητα και ιδιότητες αντοχής CAF (οδηγούμενο ανωδικό νήμα).



Βασικά χαρακτηριστικά:
- Dk (διαλεκτρική σταθερά) 4,3 στα 10GHz
-Συντελεστής διάσπασης 0,0023 στα 10GHz
- Στον άξονα X της CTE 11-15 ppm/°C, στον άξονα Y της CTE 11-15 ppm/°C
- Συντελεστής θερμικής διαστολής σε σχέση με το χαλκό
- Θερμοκρασία αποσύνθεσης (Td) 350 °C TGA
- Tg (θερμοκρασία μετάβασης του γυαλιού) 180°C
- Υψηλή θερμική αξιοπιστία με T260 > 60 min, T288 > 15 min, T300 > 2 min



Πλεονεκτήματα
- συμβατό με διαδικασίες χωρίς μόλυβδο
- Εξαιρετικός συντελεστής θερμικής διαστολής για σταθερότητα
- Ιδιότητα αντι-CAF (οδηγούμενο ανωδικό νήμα) για βελτιωμένη αξιοπιστία
- Υψηλότερη χημική και θερμική αντοχή
- Οι φθοριστικές ιδιότητες επιτρέπουν την ΑΟΙ (αυτόματη οπτική επιθεώρηση)
- Ανθεκτικό σε θέματα υγρότητας



  Τυπικές Αξίες Προετοιμασία IPC-4101 /126
Θερμικό
Tg (DMA) 190°C
Tg (DSC) 180°C   > 170°C
Tg (TMA) 170°C Ε-2/105
Td (TGA) 350 °C   > 340°C
Άξονας Χ CTE 11 έως 15 ppm/°C   Α/Χ
Διάμετρος CTE 11 έως 15 ppm/°C Ε-2/105 Α/Χ
Σημείωση: 2.70%   < 3,0%
Θερμική πίεση, πλωτό έλαιο, 288°C > 60 δευτερολέπτων Α > 10 δευτερολέπτων
Τ260 > 60 λεπτά   > 30 λεπτά
Τ288 > 20 λεπτά Ε-2/105 > 15 λεπτά
Τ300 > 2 λεπτά   > 2 λεπτά
Πυροδοσία 94V-0 Ε-24/125 94V-0
DK & DF
Διορατικότητα (RC 50%) @10GHz 4.3
Ταντζής απώλειας (RC 50%) @10GHz 0.018
Ηλεκτρική
Επιτρεπότητα (RC50%)
1GHz (μέθοδος SPC/4291B) 40,4 / 4.3   < 5.2
5GHz (μέθοδος SPC) 4.3 Ε-2/105 Α/Χ
10GHz (μέθοδος SPC) 4.3   Α/Χ
Αγγειόμετρο απώλειας (RC50%)
1GHz (μέθοδος SPC/4291B) 0.019 /0.018   < 0.035
5GHz (μέθοδος SPC) 0.021 Ε-2/105 Α/Χ
10GHz (μέθοδος SPC) 0.023   Α/Χ
Αντίσταση όγκου > 1010 MΩ•cm C-96/35/90 > 106 MΩ•cm
Αντίσταση επιφάνειας > 108 MΩ C-96/35/90 > 104 MΩ
Ηλεκτρική ισχύς > 40 KV/mm Α > 30 KV/mm
Ηλεκτρική διάσπαση > 50 kV Α > 40 KV
Μηχανικές
Μοντέλο νεολαίας
Κατεύθυνση δίνης. 25 GPa Α Α/Χ
Γεμίστε την κατεύθυνση 22 GPa
Δύναμη κάμψης
Σε μήκος > 60.000 σπι Α > 60.000 σπι
Πέρα από το σημείο > 50000 σπι Α > 50000 σπι
Δυνατότητα απολέπισης, 1.0 oz RTF Cu foil 7~9 lb/in Α > 4 lb/in
Απορρόφηση νερού 0.18% Ε-1/105+Δ-24/23 < 0,8 %



Συγκέντρωση PCB:
Το εν λόγω PCB είναι ένα διπλάσιο άκαμπτο PCB με τις ακόλουθες προδιαγραφές:
- Copper_layer_1: 35 μm
- Κέντρο του ΤU-768: 0,76 mm.
- Copper_layer_2: 35 μm



Λεπτομέρειες κατασκευής PCB:
- Διάμετρος των πλακών: 47,8 mm x 47,8 mm (1 PCS), με ανοχή +/- 0,15 mm
- Ελάχιστο ίχνος / χώρος: 4/4 mils, επιτρέποντας ακριβή κυκλώματα
- Ελάχιστο μέγεθος τρύπας: 0,2 mm, παρέχοντας ευελιξία για την τοποθέτηση των εξαρτημάτων
- Χωρίς τυφλά οχήματα, απλοποιώντας τη διαδικασία παραγωγής
- πάχος τελικής πλάκας: 0,8 mm, ισορροπώντας αντοχή και συμπαγή
- Τελειωμένο βάρος Cu: εξωτερικές στρώσεις 1 oz (1,4 mils), εξασφαλίζοντας αποτελεσματική αγωγή
- Μέσω πάχους επικάλυψης: 20 μm, επιτρέποντας αξιόπιστη διασύνδεση
- Επιφανειακή επιφάνεια: Χρυσή βύθιση, για προστασία και βελτιωμένη αγωγιμότητα
- Επάνω σε μεταξοειδή οθόνη: λευκό, διευκολύνοντας την ταυτοποίηση των εξαρτημάτων
- Κατώτατο Silkscreen: Κανένα, για καθαρή και ελάχιστη εμφάνιση
- Top Solder Mask: Μαύρο, βελτιώνει τη συγκόλληση και την προστασία
- Μασκές συγκόλλησης κάτω: Καμία, για απλοποιημένο σχεδιασμό PCB
- Κάθε PCB υποβάλλεται σε ηλεκτρική δοκιμή 100% πριν από την αποστολή, εξασφαλίζοντας την ποιότητα και τη λειτουργικότητα



Στατιστικές PCB:
- Συστατικά: 11, παρέχοντας ευελιξία για διάφορες εφαρμογές
- Συνολικά Pads: 24, διευκολύνοντας τη σύνδεση των εξαρτημάτων
- Μέσα από τις τρύπες: 15, επιτρέποντας ασφαλείς συνδέσεις
- Πάνω SMT Pads: 9, υποστηρίζοντας την τεχνολογία επιφανειακής τοποθέτησης (SMT) συστατικά
- Κάτω SMT Pads: 0, που υποδεικνύει μονόπλευρο SMT συγκρότημα
- Διάδρομοι: 7, επιτρέποντας την αποτελεσματική διαδρομή σήματος
- Δίκτυα: 2, εξασφαλίζοντας την κατάλληλη συνδεσιμότητα



Υλικό PCB: Εποξική ρητίνη υψηλής Tg και υψηλής θερμικής αξιοπιστίας
Ονομασία: Τού-768
Διορθωτική σταθερά: 4.3
Αριθμός στρωμάτων: Διπλό στρώμα, πολυστρώμα, υβριδικό PCB
Βάρος χαλκού: 0.5oz (17μm), 1oz (35μm), 2oz (70μm), 3oz (105μm), 4oz (140μm), 5oz (175μm)
Μονάδα διαμόρφωσης: 10mil (0.254mm), 15mil (0.381mm), 20mil (0.508mm), 25mil ((0.635mm), 30mil (0.762mm), 62mil ((1.575mm)
Μέγεθος PCB: ≤ 400 mm × 500 mm
Μάσκα συγκόλλησης: Πράσινο, Μαύρο, Ματ Μαύρο, Μπλε, Ματ Μπλε, Κίτρινο, Κόκκινο κλπ.
Εκτέλεση επιφάνειας: Χάλκινο χαλκό, HASL, ENIG, OSP, κασσίτερο βύθισης, ασήμι βύθισης κλπ.
Τεχνολογία: HDI, Διάδρομος στο pad, Έλεγχος αντίστασης, τυφλός διάδρομος / θαμμένος διάδρομος, επιχρίωση άκρου, BGA, αριθμός τρυπών κλπ.



0.8mm TU-768 High Tg PCB Board Μαύρο Soldermask Λευκό Silkscreen ENIG 0



Εικόνες που παρέχονται:
Η εικόνα του PCB παρέχεται σε μορφή Gerber RS-274-X, ένα ευρέως χρησιμοποιούμενο βιομηχανικό πρότυπο για την κατασκευή PCB.



Πρότυπο ποιότητας και διαθεσιμότητα:
Το PCB συμμορφώνεται με το πρότυπο ποιότητας IPC-Class-2, εξασφαλίζοντας υψηλής ποιότητας κατασκευή και αξιοπιστία.



Τυπικές εφαρμογές:

Το TU-768 PCB είναι ευρέως εφαρμοστέο σε διάφορους τομείς, μεταξύ των οποίων:
- Καταναλωτικά Ηλεκτρονικά
- Διακομιστές και σταθμοί εργασίας
- Αυτοκινητοβιομηχανία



Με τα χαρακτηριστικά υψηλής Tg και θερμικής αξιοπιστίας, το PCB TU-768 είναι μια εξαιρετική επιλογή για απαιτητικές ηλεκτρονικές εφαρμογές που απαιτούν εξαιρετικές επιδόσεις και αντοχή.



0.8mm TU-768 High Tg PCB Board Μαύρο Soldermask Λευκό Silkscreen ENIG 1
