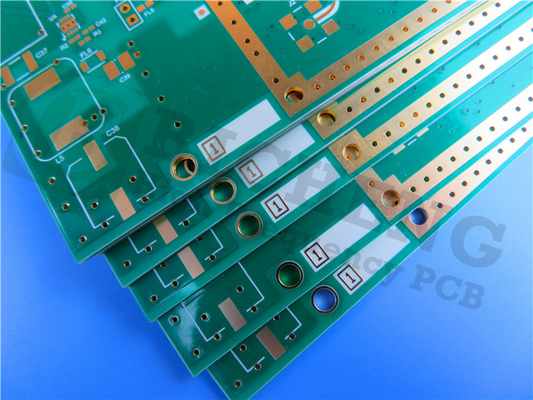

60.7mil RO4003C LoPro PCB 2 στρώσεις Immersion Gold Circuit Board

Παρουσιάζουμε το νέο μας PCB βασισμένο στο RO4003C Low Profile.Είναι ένα υλικό υψηλής απόδοσης σχεδιασμένο για να παρέχει εξαιρετική ακεραιότητα σήματος και χαμηλή απώλεια εισαγωγής ενώ παράλληλα προσφέρει οικονομικά αποδοτική κατασκευή κυκλωμάτων.Χρησιμοποιώντας την ιδιόκτητη τεχνολογία του Rogers, τα λαμινάτα RO4003C LoPro συνδυάζουν την αντίστροφη επεξεργασία με το κανονικό διαλεκτρικό RO4003C,με αποτέλεσμα ένα στρώμα με χαμηλή απώλεια αγωγών και βελτιωμένη απώλεια εισαγωγήςΑυτή η μοναδική τεχνολογία διατηρεί όλα τα επιθυμητά χαρακτηριστικά του τυποποιημένου συστήματος λαμινάτων RO4003C.Τα υδρογονανθράκη κεραμικά στρώματα του RO4003C είναι ειδικά σχεδιασμένα για ανώτερη απόδοση υψηλής συχνότητας και συμβατότητα με τις τυποποιημένες διαδικασίες epoxy/γυαλί (FR-4), εξαλείφοντας την ανάγκη για εξειδικευμένες μεθόδους προετοιμασίας, όπως η ξύλιση νατρίου, μειώνοντας έτσι το κόστος παραγωγής.

Με διηλεκτρική σταθερά 3,38+/- 0,05 στα 10 GHz/23°C και συντελεστή διάσπασης 0,0027 στα 10 GHz/23°C, το PCB χαμηλού προφίλ RO4003C εξασφαλίζει ακριβή και αξιόπιστη μετάδοση σήματος.Διαθέτει εξαιρετικές θερμικές ιδιότητες με Td > 425 °C και υψηλό Tg άνω των 280 °C TMAΤο λαμινάτο διαθέτει υψηλή θερμική αγωγιμότητα 0,64 W/mK, απορροφώντας αποτελεσματικά τη θερμότητα.ενώ ο συντελεστής θερμικής διαστολής που αντιστοιχεί στον χαλκό κυμαίνεται από -55 έως 288 °C με 11 ppm/°C για τον άξονα X και 14 ppm/°C για τον άξονα YΕπιπλέον, το PCB είναι συμβατό με τις διαδικασίες χωρίς μόλυβδο, ευθυγραμμίζοντας με τις περιβαλλοντικές ανησυχίες.

Το RO4003C Low Profile PCB προσφέρει πολλά οφέλη στα σχέδια σας.Μειώνει την παθητική διατροποποίηση (PIM) για τις κεραίες σταθμού βάσηςΗ χαμηλότερη απώλεια αγωγών συμβάλλει στη βελτίωση της θερμικής απόδοσης.ανταποκρίνεται σε πολύπλοκες απαιτήσεις κυκλωμάτωνΤο PCB μπορεί να αντέξει επεξεργασία υψηλής θερμοκρασίας και είναι ανθεκτικό στο σχηματισμό CAF (Conductive Anodic Filament), εξασφαλίζοντας μακροπρόθεσμη αξιοπιστία.

Αυτό το PCB είναι ένα άκαμπτο 2 στρώσεων πλακέτο με ένα στοίβασμα που αποτελείται από ένα στρώμα χαλκού 35 μm, ένα υπόστρωμα Rogers RO4003C LoPro 60,7mil (1.542 mm) και ένα άλλο στρώμα χαλκού 35 μm.Συμμορφώνεται με τα πρότυπα IPC-Class-2Οι διαστάσεις του πίνακα είναι 86,6 mm x 90,8 mm και κάθε παραγγελία περιλαμβάνει 16 PCB.Το πάχος της τελικής σανίδας είναι 1.6mm, με βάρος χαλκού εξωτερικής στρώσης 1 ουγκιάς (1.4 mils). Το πάχος της επικάλυψης μέσω είναι 20 μm, και το φινίρισμα της επιφάνειας είναι χρυσό βύθισης.ενώ η κάτω μάσκα συγκόλλησης δεν είναι παρούσαΤο PCB υποβάλλεται σε πλήρη ηλεκτρική δοκιμή 100% πριν από την αποστολή, εξασφαλίζοντας την απόδοσή του και την αξιοπιστία του.

Το PCB χαμηλού προφίλ RO4003C είναι κατάλληλο για ένα ευρύ φάσμα εφαρμογών.Είναι επίσης ιδανικό για κεραίες κυτταρικών σταθμών βάσης και ενισχυτές ισχύοςΕπιπλέον, βρίσκει εφαρμογές στις ετικέτες αναγνώρισης ραδιοσυχνοτήτων και σε άλλα σχέδια υψηλής συχνότητας.

Επιλέξτε το PCB χαμηλού προφίλ RO4003C για ανώτερη ακεραιότητα σήματος, χαμηλή απώλεια εισαγωγής και οικονομική κατασκευή κυκλωμάτων.Αναζητήστε αξιόπιστα και υψηλής απόδοσης κυκλώματα με αυτό το προηγμένο υλικό PCB.
