Αριθμός στρωμάτων: | 3-layer | Δάχος: | 4.8mm |
---|---|---|---|
Βάρος χαλκού: | 1 ουγκιά | Τελεία επιφανείας: | ENEPIG |
Υψηλό φως: | Ηλεκτρονικά κυλίνδρια πλαίσια με γεμάτο χαλκό Vias RO4003C,4.8mm RO4003C RF PCB,ENEPIG RO4003C RF PCB |

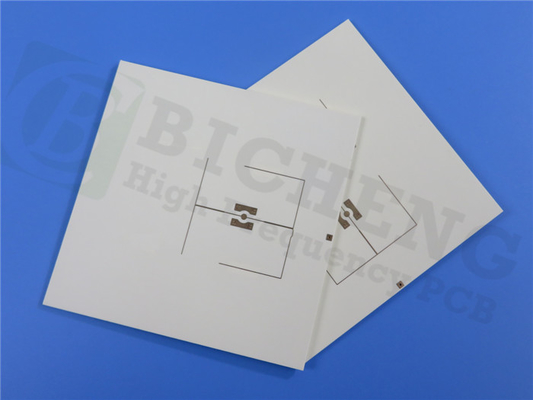

Παρουσιάζουμε το νέο μας PCB που κατασκευάστηκε με υποστρώματα RO4003C, ένα υψηλής απόδοσης λαμινάτο που συνδυάζει τις ηλεκτρικές ιδιότητες του PTFE/υφασμένου γυαλιού με την κατασκευαστικότητα του εποξίου/γυαλιού.Τα ιδιόκτητα υφαντά υδρογονανθράκη/κεραμικά υλικά RO4003C προσφέρουν εξαιρετικές ηλεκτρικές επιδόσεις και οικονομική κατασκευή κυκλωμάτων.
Τα λαμινάτα RO4003C είναι διαθέσιμα σε διάφορες διαμορφώσεις που χρησιμοποιούν στυλ γυάλινου υφάσματος 1080 και 1674, τα οποία πληρούν όλες τις ίδιες αυστηρές προδιαγραφές ηλεκτρικής απόδοσης.Αυτά τα στρώματα παρέχουν ακριβή έλεγχο της διηλεκτρικής σταθεράς (Dk) και χαμηλή απώλειαΣε αντίθεση με τα υλικά μικροκυμάτων με βάση το PTFE, δεν απαιτούνται ειδικές επεξεργασίες διατρημάτων ή διαδικασίες χειρισμού,απλούστευση της διαδικασίας παραγωγής.
Με διηλεκτρική σταθερά DK 3,38 +/- 0,05 στα 10 GHz και συντελεστή διάσπασης 0,0027 στα 10 GHz, το PCB RO4003C εξασφαλίζει ακριβή και αξιόπιστη μετάδοση σήματος.Δείχνει θερμική αγωγιμότητα 0Το PCB παρουσιάζει χαμηλό συντελεστή θερμικής διαστολής (CTE) 11 ppm/°C για τον άξονα X, 14 ppm/°C για τον άξονα Y,και 46 ppm/°C για τον άξονα ZΔιαθέτει επίσης υψηλή τιμή Tg > 280 °C, εξασφαλίζοντας σταθερότητα σε υψηλές θερμοκρασίες.
RO4003C Τυπική τιμή | |||||
Ιδιοκτησία | RO4003C | Κατεύθυνση | Μονάδες | Υπόθεση | Μέθοδος δοκιμής |
Η διηλεκτρική σταθερά,εΠρόοδος | 3.38±0.05 | Z | 10 GHz/23°C | IPC-TM-650 2.5.5.5 Σφραγισμένη λωρίδα | |
Η διηλεκτρική σταθερά,εΣχεδιασμός | 3.55 | Z | 8 έως 40 GHz | Μέθοδος διαφορικού μήκους φάσης | |
Παράγοντας διάσπασης | 0.0027 0.0021 |
Z | 10 GHz/23°C 2.5 GHz/23°C |
IPC-TM-650 2.5.5.5 | |
Θερμικός συντελεστής ε | +40 | Z | ppm/°C | -50°C έως 150°C | IPC-TM-650 2.5.5.5 |
Αντίσταση όγκου | 1.7 x 1010 | MΩ.cm | ΚΟΝΤ Α | IPC-TM-650 2.5.17.1 | |
Αντίσταση επιφάνειας | 4.2 x 109 | MΩ | ΚΟΝΤ Α | IPC-TM-650 2.5.17.1 | |
Ηλεκτρική ισχύς | 31.2(780) | Z | Kv/mm(v/mil) | 0.51mm ((0.020") | IPC-TM-650 2.5.6.2 |
Μοντέλο τράβηξης | 19,650(2,850) 19,450 ((2,821) |
X Y |
MPa (ksi) | NT1 χημικό | ΑΣTM D 638 |
Δυνατότητα τράβηξης | 139(20.2) 100(14.5) |
X Y |
MPa (ksi) | NT1 χημικό | ΑΣTM D 638 |
Δύναμη κάμψης | 276 (40) |
MPa (kpsi) |
IPC-TM-650 2.4.4 | ||
Διαμετρική σταθερότητα | < 0.3 | X,Y | χιλιοστά (mil/inch) |
μετά την έκταση etch+E2/150°C | IPC-TM-650 2.4.39Α |
Συντελεστής θερμικής διαστολής | 11 14 46 |
X Y Z |
ppm/°C | -55°C έως 288°C | IPC-TM-650 2.4.41 |
Tg | > 280 | °C TMA | Α | IPC-TM-650 2.4.24.3 | |
Td | 425 | °C TGA | ΑΣTM D 3850 | ||
Θερμική αγωγιμότητα | 0.71 | W/M/oK | 80°C | ΑΣTM C518 | |
Απορρόφηση υγρασίας | 0.06 | % | 48 ώρες βύθιση 0.060" θερμοκρασία δείγματος 50°C |
ΑΣTM D 570 | |
Σφιχτότητα | 1.79 | gm/cm3 | 23°C | ΑΣTM D 792 | |
Δυνατότητα της φλούδας χαλκού | 1.05 (6.0) |
Α/χμ (πλήρης) |
Μετά τη συγκόλληση, πλένετε 1 ουγκιά. Φόλιο EDC |
IPC-TM-650 2.4.8 | |
Πυροδοσία | Α/Χ | UL 94 | |||
Συμβατό με διαδικασία χωρίς μόλυβδο | - Ναι, ναι. |
Το RO4003C PCB προσφέρει πολλά οφέλη για τις εφαρμογές σας. Είναι ιδανικό για κατασκευές πολυεπίπεδων πλακών (MLB) και μπορεί να επεξεργαστεί όπως το FR-4 με χαμηλότερο κόστος κατασκευής,καθιστώντας την μια ελκυστική επιλογή για την ευαίσθητη στην απόδοσηΕπιπλέον, η τιμή του είναι ανταγωνιστική, προσφέροντας εξαιρετική αξία για τις δυνατότητες της απόδοσης.
Αυτό το συγκεκριμένο PCB είναι ένα άκαμπτο δισκότο 3 στρωμάτων με στοίβασμα που αποτελείται από copper_layer_1 (35 μm), έναν πυρήνα Rogers RO4003C 0,508 mm (20mil), ένα προεπιλογικό 0,200 mm RO4450F, copper_layer_2 (35 μm), ένα 1.524mm Rogers RO4003C πυρήνας, ένα 0,200mm RO4450F προεπιλογή, ένα άλλο 1,524mm Rogers RO4003C πυρήνα, ένα 0,200mm RO4450F προεπιλογή, ένα 0,508mm Rogers RO4003C πυρήνα, και copper_layer_3 (35 μm).Αυτή η διαμόρφωση προσφέρει δομική ακεραιότητα και βέλτιστη ηλεκτρική απόδοση.
Αυτό το PCB έχει διάσταση πλάκας 66mm x 66mm, με ανοχή +/- 0,15mm. Διαθέτει ελάχιστο ίχνος / χώρο 10/10 mils και ελάχιστο μέγεθος τρύπας 0,5mm. Δεν υπάρχουν τυφλοί οδοί.Το πάχος της τελικής σανίδας είναι 4Το πάχος της επικάλυψης είναι 20 μm. Το φινίρισμα της επιφάνειας είναι ENEPIG (Electroless Nickel, Electroless Palladium, Immersion Gold).Το επάνω μεταξοειδές είναι λευκόΗ επάνω μάσκα συγκόλλησης είναι μαύρη και η κάτω μάσκα συγκόλλησης δεν εφαρμόζεται.Κάθε πλάκα υποβάλλεται σε ολοκληρωμένη ηλεκτρική δοκιμή 100% για να εξασφαλιστεί η απόδοσή της και η αξιοπιστία της.
Αυτό το PCB συμμορφώνεται με τα πρότυπα ποιότητας IPC-Class-2, εξασφαλίζοντας υψηλής ποιότητας διαδικασίες κατασκευής και αξιόπιστες επιδόσεις.
Το RO4003C PCB έχει εφαρμογές σε διάφορες βιομηχανίες.Είναι επίσης κατάλληλο για ραδιοφωνικές ετικέτες αναγνώρισηςΕπιλέξτε το RO4003C PCB για εξαιρετικές ηλεκτρικές επιδόσεις, οικονομική κατασκευή,και αξιόπιστη λειτουργικότητα σε απαιτητικές εφαρμογές.
