20mil RF PCB RO4360G2 Διπλής όψης 0,6mm Immersion Gold Circuit Board

20mil RF PCB RO4360G2 Διπλής όψης 0,6mm Immersion Gold Circuit Board

MOQ: 1pcs
τιμή: USD9.99-99.99/PCS
Τυπική συσκευασία: Σώμα σακούλες+Κάρτονες
Περίοδος παράδοσης: 8-9 εργάσιμες ημέρες
Μέθοδος πληρωμής: Τ/Τ
Ικανότητα εφοδιασμού: 5000 PCS ανά μήνα
Λεπτομέρειες
Τόπος καταγωγής
Κίνα
Μάρκα
Bicheng
Πιστοποίηση
UL, ISO9001, IATF16949
Υλικό:
RO4360G2
Μέγεθος PCB:
68.35mm x 41.4mm = 1PCS
Βάρος χαλκού:
1 ουγκιά
Τελεία επιφανείας:
Χρυσός βύθισης
Αριθμός στρωμάτων:
2 στρώσεις
Δάχος PCB:
0.6mm
Επισημαίνω:

RO4360G2 RF PCB Board

,

Δελτίο 20mil RF PCB

,

Πίνακας PCB RF βύθισης χρυσού

Περιγραφή προϊόντος

Το πρόσφατα παραγόμενο RO4360G2 2-Layer Rigid PCB είναι ένα πρωτοποριακό προϊόν που συνδυάζει απόδοση και ικανότητα επεξεργασίας, καθιστώντας το ιδανικό για ένα ευρύ φάσμα εφαρμογών.Ας ερευνήσουμε τα βασικά χαρακτηριστικά και τα οφέλη αυτού του εξαιρετικού PCB:



Χαρακτηριστικά:
- Δηλεκτρική σταθερά (Dk) 6,15+/- 0,15 σε 10 GHz/23°C: εξασφαλίζει αξιόπιστη μετάδοση σήματος και βέλτιστη απόδοση.
- Συντελεστής διάσπασης 0,0038 σε 10 GHz/23°C: Ελαχιστοποιεί την απώλεια σήματος, διατηρώντας την ακεραιότητα του σήματος.
- Υψηλή θερμική αγωγιμότητα 0,75 W/mK: αποτελεσματική διάχυση θερμότητας, βελτιώνοντας την αξιοπιστία και την απόδοση.
- Χαμηλός συντελεστής θερμικής διαστολής στον άξονα Z σε 28 ppm/°C: εξασφαλίζει σταθερότητα διαστάσεων σε διάφορες θερμοκρασίες.
- Χωρίς μόλυβδο, συμβατό με τη διαδικασία, εύφλεκτο 94V-0: φιλικό προς το περιβάλλον και πληροί αυστηρές απαιτήσεις ασφάλειας.



RO4360G2 Τυπική τιμή
Ιδιοκτησία RO4360G2 Κατεύθυνση Μονάδες Υπόθεση Μέθοδος δοκιμής
Η διηλεκτρική σταθερά,εΠρόοδος 6.15±0.15 Z   10 GHz/23°C IPC-TM-650 2.5.5.5
2.5 GHz/23°C
Παράγοντας διάσπασης,tanδ 0.0038 Z   10 GHz/23°C IPC-TM-650 2.5.5.5
Θερμική αγωγιμότητα 0.75   W/mK 50°C ΑΣTM D-5470
Αντίσταση όγκου 4.0 X 1013   Ω.cm Υψηλό T IPC-TM-650 2.5.17.1
Αντίσταση επιφάνειας 9.0 X 1012   Ω Υψηλό T IPC-TM-650 2.5.17.1
Ηλεκτρική ισχύς 784 Z V/mil   IPC-TM-650 2.5.6.2
Δυνατότητα τράβηξης 131 (19) 97 ((14) Χ Y MPa (kpsi) 40 ώρες 50%RH/23 ΑΣTM D638
Δύναμη κάμψης 213(31) 145(21) Χ Y Mpa (kpsi) 40 ώρες 50%RH/23 IPC-TM-650, 2.4.4
Συντελεστής θερμικής διαστολής 13 14 28 X Y Z ppm/°C - 50°Cέως 288°CΜετά από επαναλαμβανόμενο θερμικό κύκλο IPC-TM-650, 2.1.41
Tg > 280   °C TMA   IPC-TM-650 2.4.24.3
Td 407   °C   ASTM D3850 με χρήση TGA
Τ288 > 30 Z ελάχιστο 30 λεπτά / 125°CΠροετοιμασία ψησίματος IPC-TM-650 2.2.24.1
Μειωμένη απορρόφηση 0.08   % 50°C/48 ώρες IPC-TM-650 2.6.2.1 ASTM D570
Θερμικός συντελεστής του er -131 @10 GHz Z ppm/°C - 50°Cέως 150°C IPC-TM-650, 2.5.5.5
Σφιχτότητα 2.16   gm/cm3 NT1 χημικό ΑΣTM D792
Δυνατότητα της φλούδας χαλκού 5.2 (0.91)   pi (N/mm) Όρος Β IPC-TM-650 2.4.8
Πυροδοσία V-0       UL 94 Αρχείο QMTS2. E102765



Πλεονεκτήματα
- Ευελιξία σχεδιασμού: Το RO4360G2 προσφέρει ευελιξία σχεδιασμού, επιτρέποντας καινοτόμες και εξατομικευμένες εφαρμογές.
- Εμπιστευτικότητα της τρύπας: εξασφαλίζει ισχυρές και αξιόπιστες συνδέσεις για τα εξαρτήματα.
- Συμφωνία αυτοματοποιημένης συναρμολόγησης: διευκολύνει αποτελεσματικές και εξορθολογισμένες διαδικασίες παραγωγής.
- φιλικό προς το περιβάλλον - συμβατό με τη διαδικασία χωρίς μόλυβδο: υποστηρίζει πρωτοβουλίες φιλικές προς το περιβάλλον και τη συμμόρφωση με τους κανονισμούς.
- Αποτελεσματική αλυσίδα εφοδιασμού και σύντομοι χρόνοι παράδοσης: οικονομικά αποδοτική επιλογή υλικών με ταχύτερη ανταπόδοση.



Το RO4360G2 2-Layer Rigid PCB έχει σχεδιαστεί με σχολαστικές κατασκευαστικές λεπτομέρειες για να ανταποκριθεί στις συγκεκριμένες απαιτήσεις σας.Ενώ το ελάχιστο πλάτος ίχνη των 4 mils και το διάστημα των 6 mils εξασφαλίζουν ακριβή δρομολόγηση σήματοςΜε πάχος τελικής πλάκας 0,6 mm και βάρος χαλκού 1 oz (1,4 mils) στα εξωτερικά στρώματα, αυτό το PCB προσφέρει ένα λεπτό προφίλ χωρίς να συμβιβάζεται με την αγωγιμότητα.Το πάχος 20 μm μέσω επικάλυψης και το φινίρισμα επιφάνειας χρυσού κατά βύθιση εξασφαλίζουν αξιόπιστες ηλεκτρικές συνδέσεις και εξαιρετική συγκολλητικότηταΗ άνω και κάτω πράσινη μάσκα συγκόλλησης παρέχει προστασία και οπτική σαφήνεια, ενώ η 100% ηλεκτρική δοκιμή πριν από την αποστολή εγγυάται την ποιότητα.5mm vias γεμάτο με ρητίνη και καπάκι αυξάνει τη δομική ακεραιότηταΥποστηρίζοντας 11 εξαρτήματα, 70 πλακίδια (46 μέσω τρύπας και 24 SMT), και 35 οδούς, αυτό το PCB προσφέρει ευελιξία για διάφορες εφαρμογές.



Τα στατιστικά στοιχεία των PCB παρουσιάζουν τα βασικά χαρακτηριστικά του.Είτε χρειάζεστε αξιόπιστες συνδέσεις μέσω τρύπας ή τεχνολογία επιφανειακής τοποθέτησης, το RO4360G2 PCB είναι εξοπλισμένο με 46 pads through-hole και 24 pads SMT top. Η απουσία pads SMT κάτω εξασφαλίζει βελτιστοποιημένες επιλογές διάταξης.Αυτές οι κατασκευαστικές λεπτομέρειες και τα στατιστικά στοιχεία τονίζουν την ακρίβεια, την αξιοπιστία και την ευελιξία του RO4360G2 2-Layer Rigid PCB, καθιστώντας το εξαιρετική επιλογή για διάφορες ηλεκτρονικές εφαρμογές.



Δικαιούμενο πρότυπο: IPC-Class-2.



Υλικό PCB: Υδρογονάνθρακες Θερμοστεκτικά υλικά γεμάτα κεραμικά
Ονομασία: RO4360G2
Διορθωτική σταθερά: 6.15 ± 0.15
Αριθμός στρωμάτων: Διπλό στρώμα, πολυστρώμα, υβριδικό PCB
Βάρος χαλκού: 0.5oz (17 μm), 1oz (35 μm), 2oz (70 μm)
Μονάδα διαμόρφωσης: 8mil (0.203mm), 12mil (0.705mm), 16mil (0.406mm), 20mil ((0.508mm), 24mil (0.610mm), 32mil (0.813mm), 60mil ((1.524mm)
Μέγεθος PCB: ≤ 400 mm × 500 mm
Μάσκα συγκόλλησης: Πράσινο, μαύρο, μπλε, κίτρινο, κόκκινο κλπ.
Εκτέλεση επιφάνειας: Γυμνό χαλκό, HASL, ENIG, OSP κλπ.

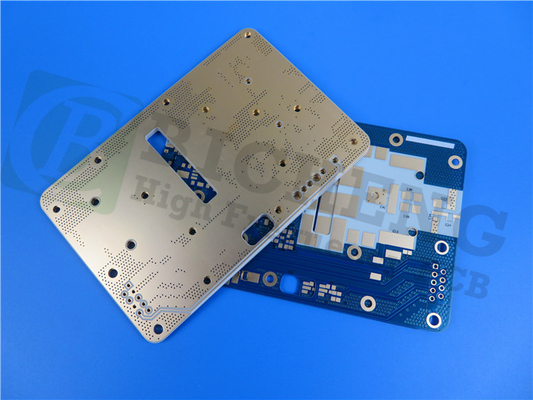

20mil RF PCB RO4360G2 Διπλής όψης 0,6mm Immersion Gold Circuit Board 0



Εφαρμογές:
- Ενισχυτές ισχύος σταθμού βάσης: Επιτύχουμε ενίσχυση ισχύος υψηλής απόδοσης για σταθμούς βάσης.
- μικροκύτταρα: Επιτρέπει την αποτελεσματική και αξιόπιστη επικοινωνία σε μικροκύτταρα.



Διαθεσιμότητα: Το PCB RO4360G2 είναι διαθέσιμο παγκοσμίως, εξασφαλίζοντας την προσβασιμότητα για τους παγκόσμιους πελάτες.



Ανακαλύψτε σήμερα τις απεριόριστες δυνατότητες που προσφέρει αυτό το εξαιρετικό PCB!
