| Υλικό: | TMM3 | Μέγεθος PCB: | 51 mm x 25 mm = 1PCS, +/- 0,15 mm |
|---|---|---|---|
| Βάρος χαλκού: | 1 ουγκιά | Τελεία επιφανείας: | Χρυσός βύθισης |
| Αριθμός στρωμάτων: | 2 στρώσεις | Δάχος PCB: | 0.6mm |
| Επισημαίνω: | Πράσινο PCB Soldermask,20mil διπλό στρώμα PCB,0.6mm TMM3 PCB |
||

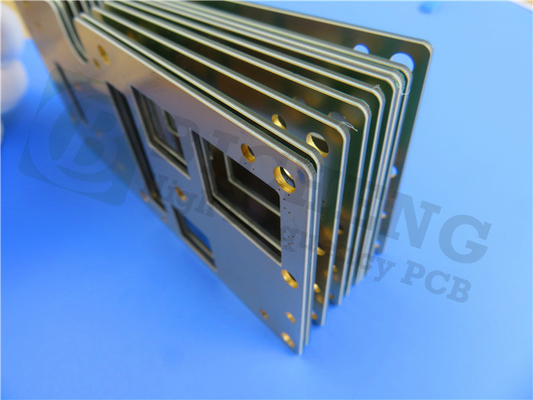

Παρουσιάζουμε την τελευταία μας αποστολή PCBs βασισμένη στο TMM3: την απόλυτη λύση για εφαρμογές υψηλής αξιοπιστίας.Το θερμοθερεπές υλικό μικροκυμάτων Rogers TMM3 συνδυάζει τα καλύτερα χαρακτηριστικά των κεραμικών και των παραδοσιακών κυκλωμάτων μικροκυμάτων PTFEΜε τα λαμινάτα TMM3,Μπορείτε να απολαύσετε τα οφέλη της εξαιρετικής απόδοσης και της αξιοπιστίας, αποφεύγοντας την ανύψωση του πακέτου ή την παραμόρφωση του υποστρώματος κατά τη διάρκεια της σύνδεσης σύρματος.
Τα υποστρώματα TMM3 προσφέρουν εξαιρετικές επιδόσεις και αξιοπιστία.τα εν λόγω PCB εξασφαλίζουν σταθερή απόδοση σήματος και εξαιρετική ακεραιότητα σήματοςΔιαθέτουν επίσης θερμικό συντελεστή Dk 37 ppm/°K για σταθερότητα σε διακυμάνσεις θερμοκρασίας και υψηλή θερμοκρασία αποσύνθεσης (Td) 425°C TGA για θερμική σταθερότητα.τα PCB έχουν συντελεστή θερμικής διαστολής που αντιστοιχεί στο χαλκό και θερμική αγωγιμότητα 0Διατίθενται σε εύρος πάχους από 0,0015 έως 0,500 ίντσες (+/- 0,0015 ), αυτά τα PCB παρέχουν ευελιξία για την κάλυψη διαφόρων απαιτήσεων σχεδιασμού..
| Ιδιοκτησία | TMM3 | Κατεύθυνση | Μονάδες | Υπόθεση | Μέθοδος δοκιμής | |
| Η διηλεκτρική σταθερά,εΠρόοδος | 3.27±0.032 | Z | 10 GHz | IPC-TM-650 2.5.5.5 | ||
| Η διηλεκτρική σταθερά,εΣχεδιασμός | 3.45 | - | - | 8GHz έως 40GHz | Μέθοδος διαφορικού μήκους φάσης | |
| Παράγοντας διάσπασης (διαδικασία) | 0.002 | Z | - | 10 GHz | IPC-TM-650 2.5.5.5 | |
| Θερμικός συντελεστής της διηλεκτρικής σταθεράς | +37 | - | ppm/°Κ | -55°C-125°C | IPC-TM-650 2.5.5.5 | |
| Αντίσταση μόνωσης | > 2000 | - | Γεια σου. | C/96/60/95 | ΑΣTM D257 | |
| Αντίσταση όγκου | 2 x 109 | - | Μωμ. | - | ΑΣTM D257 | |
| Αντίσταση επιφάνειας | > 9x 10^9 | - | Μωμ. | - | ΑΣTM D257 | |
| Ηλεκτρική αντοχή (διαλεκτρική αντοχή) | 441 | Z | V/mil | - | Μέθοδος IPC-TM-650 2.5.6.2 | |
| Θερμικές ιδιότητες | ||||||
| Θερμοκρασία αποσύνθεσης (Td) | 425 | 425 | °CTGA | - | ΑΣTM D3850 | |
| Συντελεστής θερμικής διαστολής - x | 15 | X | ppm/K | 0 έως 140°C | ΑΣTM E 831 IPC-TM-650, 2.4.41 | |
| Συντελεστής θερμικής διαστολής - Y | 15 | Y | ppm/K | 0 έως 140°C | ΑΣTM E 831 IPC-TM-650, 2.4.41 | |
| Συντελεστής θερμικής διαστολής - Z | 23 | Z | ppm/K | 0 έως 140°C | ΑΣTM E 831 IPC-TM-650, 2.4.41 | |
| Θερμική αγωγιμότητα | 0.7 | Z | W/m/K | 80°C | ΑΣTM C518 | |
| Μηχανικές ιδιότητες | ||||||
| Δυνατότητα απολέπισης χαλκού μετά από θερμική πίεση | 5.7 (1.0) | X,Y | Δοκιμαστικό σύστημα | μετά τη συγκόλληση 1 ουγγ. | Μέθοδος IPC-TM-650 2.4.8 | |
| Δυνατότητα κάμψης (MD/CMD) | 16.53 | X,Y | kpsi | Α | ΑΣTM D790 | |
| Μοντέλο κάμψης (MD/CMD) | 1.72 | X,Y | Mpsi | Α | ΑΣTM D790 | |
| Φυσικές Ιδιότητες | ||||||
| Απορρόφηση υγρασίας (2X2) | 1.27 mm (0,050") | 0.06 | - | % | D/24/23 | ΑΣTM D570 |
| 3.18mm (0.125") | 0.12 | |||||
| Ειδική βαρύτητα | 1.78 | - | - | Α | ΑΣTM D792 | |
| Ειδική θερμική ικανότητα | 0.87 | - | Υ/γ/Κ | Α | Υπολογισμός | |
| Συμβατό με διαδικασία χωρίς μόλυβδο | Ναι. | - | - | - | - | |
Πλεονεκτήματα
1Οι μηχανικές ιδιότητες αντιστέκονται στην έλξη και την ψυχρή ροή, εξασφαλίζοντας μακροχρόνια σταθερότητα.
2Ανθεκτικό στα χημικά προϊόντα, μειώνοντας τις ζημιές κατά την κατασκευή.
3Δεν απαιτείται επεξεργασία με ναφθανικό νάτριο πριν από την ηλεκτρολόγηση.
4Αξιόπιστη σύνδεση με σύρμα λόγω της θερμοανθεκτικής βάσης ρητίνης.
Αυτό το PCB έχει προδιαγραφές που παρέχονται για να ανταποκρίνονται σε διαφορετικές ανάγκες. Είναι ένα 2 στρώματα άκαμπτα PCB με ένα στρώμα χαλκού πάχους 35 μm σε κάθε πλευρά.Παροχή δομικής ακεραιότηταςΑυτά τα PCB είναι συμπαγούς μεγέθους 51mm x 25mm (1PCS), με ανοχή +/- 0,15mm. Προσφέρουν ελάχιστο Trace/Space 4/7 mils, επιτρέποντας ακριβή σχεδιασμό κυκλωμάτων,και ελάχιστο μέγεθος τρύπας 0Με πάχος τελικής πλάκας 0,6 mm, βάρος τελικού Cu 1 oz (1,4 mils) στα εξωτερικά στρώματα και πάχος επικάλυψης 20 μm,Αυτά τα PCB είναι βελτιστοποιημένα για αξιόπιστη διασύνδεση και βέλτιστη αγωγιμότητα.Διαθέτουν επιφανειακό χρυσαφένιο φινίρισμα, πράσινη μάσκα συγκόλλησης και στα δύο ανώτερα και κατώτερα στρώματα και υποβάλλονται σε 100% ηλεκτρική δοκιμή πριν από την αποστολή για να εξασφαλιστεί η ποιότητά τους.
| Υλικό PCB: | Κεραμικά, υδρογονάνθρακες, θερμοανθεκτικά πολυμερή σύνθετα |
| Ονομασία: | TMM3 |
| Διορθωτική σταθερά: | 3.27 |
| Αριθμός στρωμάτων: | Διπλό στρώμα, πολυστρώμα, υβριδικό PCB |
| Βάρος χαλκού: | 0.5oz (17 μm), 1oz (35 μm), 2oz (70 μm) |
| Μονάδα διαμόρφωσης: | 15mil (0.381mm), 20mil (0.508mm), 25mil (0.635mm), 30mil(0.762mm), 50mil (1.27mm), 60mil (1.524mm), 75mil(1.905mm), 100mil (2.54mm), 125mil (3.175mm), 150mil (3.81mm), 200mil (5.08mm), 250mil (6.35 χιλιοστά), 275mil (6.985mm), 300mil (7.62mm), 500mil (12.7mm) |
| Μέγεθος PCB: | ≤ 400 mm × 500 mm |
| Μάσκα συγκόλλησης: | Πράσινο, μαύρο, μπλε, κίτρινο, κόκκινο κλπ. |
| Εκτέλεση επιφάνειας: | Γυμνό χαλκό, HASL, ENIG, OSP, κασσίτερο βύθισης, ασήμι βύθισης, καθαρό χρυσό κλπ. |
Στατιστικές PCB:
Υποστηρίζει 15 στοιχεία.
Συνολικά 26 πλακίδια: 17 πλακίδια με τρύπα, 9 κορυφαία SMT πλακίδια.
12 δρόμοι και 2 δίκτυα για αποτελεσματική διασύνδεση.
Ποιότητα και Διαθεσιμότητα:
Πρότυπο ποιότητας IPC-Class-2.
Συμβατό με την εικόνα του Gerber RS-274-X.
Διαθέσιμο σε όλο τον κόσμο για εύκολη πρόσβαση.
Τυπικές εφαρμογές:
Ραδιοσυχνότητες και μικροκυμάτων.
Ενισχυτές ισχύος και συνδυαστές.
Φίλτρα και ζεύγη.
Συστήματα δορυφορικής επικοινωνίας.
Αντενές παγκόσμιων συστημάτων εντοπισμού θέσης (GPS).
Κλείστε τις κεραίες.
Διηλεκτρικοί πόλωση και φακοί.
Δοκιμαστές τσιπ.
Αναζητήστε εξαιρετικές επιδόσεις, αξιοπιστία και ευελιξία με τα PCB μας που βασίζονται στο TMM3.
