Διπλής όψης F4BTM PCB 3,2 mm με μαύρη Soldermask και Immersion Gold

MOQ:	1pcs
τιμή:	USD9.99-99.99/PCS
Τυπική συσκευασία:	Σώμα σακούλες+Κάρτονες
Περίοδος παράδοσης:	8-9 εργάσιμες ημέρες
Μέθοδος πληρωμής:	Τ/Τ
Ικανότητα εφοδιασμού:	5000 PCS ανά μήνα

Πληροφορίες Πληροφορίες

Περιγραφή προϊόντος

Λεπτομέρειες

Τόπος καταγωγής

Κίνα

Μάρκα

Bicheng

Πιστοποίηση

UL, ISO9001, IATF16949

Υλικό:

Πυρήνας F4BTM450

Μέγεθος PCB:

63 mm x 63 mm = 1PCS, +/- 0,15 mm

Βάρος χαλκού:

Εξωτερικά στρώματα 1 ουγκιά (1,4 ml)

Τελεία επιφάνειας:

Χρυσός βύθισης

Αριθμός στρωμάτων:

2-στρώμα

Δάχος PCB:

3.2mm

Επισημαίνω:

Black Soldermask F4BTM PCB

Πίνακες PCB F4BTM με βύθιση χρυσού

3.2mm F4BTM PCB

Περιγραφή προϊόντος

Αυτή η σειρά προηγμένων κυκλωμάτων συνδυάζει ένα ύφασμα από γυάλινη ίνα, νανο-κεραμική γέμιση και ρητίνη πολυτετραφθοροαιθυλενίου.Προετοιμασμένη με επιστημονικές τεχνικές και αυστηρές διαδικασίες πίεσης.

Η σειρά PCB F4BTM βασίζεται στο διηλεκτρικό στρώμα F4BM, ενσωματώνοντας υψηλής διηλεκτρικής και χαμηλής απώλειας νανοκηραμική.

1Βελτιωμένη απόδοση:
- Υψηλότερη διηλεκτρική σταθερά (Dk):
Επιτυγχάνεται ανώτερη μετάδοση σήματος με Dk 4,5 στα 10 GHz, επιτρέποντας αποτελεσματική λειτουργία υψηλής συχνότητας.

- Χαμηλός συντελεστής διάσπασης:
Διαπιστώνεται ελάχιστη απώλεια σήματος με συντελεστή διάσπασης 0,002 στα 10 GHz, εξασφαλίζοντας βέλτιστη απόδοση σε απαιτητικές εφαρμογές.

- Βελτιωμένη θερμική σταθερότητα:
Το F4BTM PCB παρουσιάζει χαμηλό συντελεστή θερμικής διαστολής (CTE) με τιμές 10 ppm/°C (άξονας X), 12 ppm/°C (άξονας Y) και 51 ppm/°C (άξονας Z) στο εύρος θερμοκρασιών -55°C έως 288°C.Αυτή η εξαιρετική θερμική σταθερότητα εξασφαλίζει αξιόπιστη απόδοση σε ακραίες θερμοκρασίες.

- Συνεπής διηλεκτρική σταθερή πάνω στην θερμοκρασία:
Εφαρμόζεται ένας χαμηλός θερμικός συντελεστής Dk σε -60 ppm/°C στο εύρος θερμοκρασίας -55°C έως 150°C, επιτρέποντας συνεπή ακεραιότητα του σήματος σε διαφορετικά θερμικά περιβάλλοντα.

- Εξαιρετική αντοχή στην υγρασία:
Με ποσοστό απορρόφησης υγρασίας 0,05%, το F4BTM PCB προσφέρει εξαιρετική αντοχή στην υγρασία, εξασφαλίζοντας μακροχρόνια αξιοπιστία ακόμη και σε υγρές συνθήκες.

Τεχνικές παραμέτρους προϊόντος				Προϊόντα και δελτίο δεδομένων
Χαρακτηριστικά του προϊόντος		Προϋποθέσεις δοκιμής	Μονάδα	F4BTM298	F4BTM300	F4BTM320	F4BTM350
Διορθωτική μέθοδος		10GHz	/	2.98	3.0	3.2	3.5
Διορθωτική μέθοδος		/	/	±0.06	±0.06	±0.06	±0.07
Τανγκέντα απώλειας (τυπική)		10GHz	/	0.0018	0.0018	0.0020	0.0025
Τανγκέντα απώλειας (τυπική)		20GHz	/	0.0023	0.0023	0.0026	0.0035
Δείκτης σταθερής θερμοκρασίας με διηλεκτρικό		-55 oC έως 150 oC	PPM/°C	- 78	- 75	- 75	- 60
Δυνατότητα απολέπισης		1 OZ F4BTM	Α/χμ	>1.6	>1.6	>1.6	>1.6
Δυνατότητα απολέπισης		1 OZ F4BTME	Α/χμ	>1.4	>1.4	>1.4	>1.4
Αντίσταση όγκου		Τυπική κατάσταση	MΩ.cm	≥ 1 × 10 ^ 7	≥ 1 × 10 ^ 7	≥ 1 × 10 ^ 7	≥ 1 × 10 ^ 7
Αντίσταση επιφάνειας		Τυπική κατάσταση	MΩ	≥ 1 × 10 ^ 6	≥ 1 × 10 ^ 6	≥ 1 × 10 ^ 6	≥ 1 × 10 ^ 6
Ηλεκτρική ισχύς (κατεύθυνση Z)		5KW,500V/s	KV/mm	>26	> 30	> 32	> 32
Δυναμική τάση διακοπής		5KW,500V/s	KV	> 34	> 35	> 40	> 40
Συντελεστής θερμικής διαστολής	Κατεύθυνση XY	-55 oC έως 288 oC	ppm/oC	15,16	15,16	13,15	10,12
Συντελεστής θερμικής διαστολής	Κατεύθυνση Z	-55 oC έως 288 oC	ppm/oC	78	72	58	51
Θερμική πίεση		260°C, 10s,3 φορές		Χωρίς αποστρωματοποίηση	Χωρίς αποστρωματοποίηση	Χωρίς αποστρωματοποίηση	Χωρίς αποστρωματοποίηση
Απορρόφηση νερού		20±2°C, 24 ώρες	%	≤0.05	≤0.05	≤0.05	≤0.05
Σφιχτότητα		Θερμοκρασία δωματίου	g/cm3	2.25	2.25	2.20	2.20
Διαρκής θερμοκρασία λειτουργίας		Δωμάτιο υψηλής και χαμηλής θερμοκρασίας	°C	-55+260	-55+260	-55+260	-55+260
Θερμική αγωγιμότητα		Κατεύθυνση Z	W/(M.K)	0.42	0.42	0.50	0.54
PIM		Εφαρμόζεται μόνο στο F4BTME	dBc	≤-160	≤-160	≤-160	≤-160
Πυροδοσία		/	UL-94	V-0	V-0	V-0	V-0
Σύνθεση υλικού		/	/	PTFE, υαλοπλαστικό ύφασμα, νανοκεραμικά F4BTM συνδυασμένο με φύλλο χαλκού ED, F4BTME συνδυασμένο με φύλλο χαλκού με αντίστροφη επεξεργασία (RTF).

2Πολυδιάστατη κατασκευή PCB:

- Δύο στρώματα άκαμπτο PCB:
Αυτό το PCB είναι ένα 2 στρώματα άκαμπτο PCB, παρέχοντας μια ισχυρή βάση για τα υψηλής συχνότητας σχέδια σας.

- Υψηλότερη ποιότητα κατασκευής:
Με στρώματα χαλκού 35 μm τόσο στην πάνω όσο και στην κάτω πλευρά και πυρήνα F4BTM450 3,05 mm (120 mil), αυτό το PCB προσφέρει εξαιρετική ηλεκτρική αγωγιμότητα και δομική ακεραιότητα.

- Ακριβείς προδιαγραφές:
Οι διαστάσεις του πίνακα είναι 63 mm x 63 mm με ανοχή +/- 0,15 mm, παρέχοντας αρκετό χώρο για τα κυκλώματα σας.που επιτρέπουν πολύπλοκα και συμπαγή σχέδια.

- Αξιόπιστη επικάλυψη και επιφάνεια:
Αυτό το RF PCB περιλαμβάνει πάχος επίστρωσης 20 μm για αξιόπιστη διασύνδεση.

- Απαραίτητη διασφάλιση ποιότητας:
Κάθε PCB υποβάλλεται σε ολοκληρωμένη ηλεκτρική δοκιμή 100% πριν από την αποστολή, εξασφαλίζοντας τη βέλτιστη λειτουργικότητα και απόδοση.

Υλικό PCB:	PTFE / ύφασμα από γυάλινες ίνες / νανοκεραμικό γεμιστήρα
Ονομασία (F4BTM)	F4BTM	DK (10GHz)	DF (10 GHz)
	F4BTM298	2.98±0.06	0.0018
	F4BTM300	3.0±0.06	0.0018
	F4BTM320	3.2±0.06	0.0020
	F4BTM350	3.5±0.07	0.0025
Αριθμός στρωμάτων:	Μονόπλευρο, διπλόπλευρο PCB, πολυεπίπεδο PCB, υβριδικό PCB
Βάρος χαλκού:	0.5oz (17 μm), 1oz (35 μm), 2oz (70 μm)
Δάψος του διηλεκτρικού (ή συνολικό πάχος)	0.25mm, 0.508mm, 0.762mm, 0.8mm, 1.0mm, 1.016mm, 1.27mm, 1.524mm, 2.0mm, 3.0mm, 4.0mm, 5.0mm, 6.0mm, 8.0mm, 10.0mm, 12.0mm
Μέγεθος PCB:	≤ 400 mm × 500 mm
Μάσκα συγκόλλησης:	Πράσινο, μαύρο, μπλε, κίτρινο, κόκκινο κλπ.
Εκτέλεση επιφάνειας:	Γυμνό χαλκό, HASL, ENIG, ασήμι βύθισης, κασσίτερο βύθισης, OSP, καθαρό χρυσό, ENEPIG κλπ.

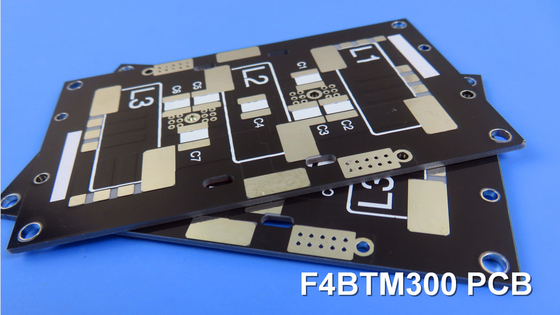

Διπλής όψης F4BTM PCB 3,2 mm με μαύρη Soldermask και Immersion Gold 0

3Ευρύ φάσμα εφαρμογών:
Το F4BTM PCB είναι κατάλληλο για διάφορες εφαρμογές, μεταξύ των οποίων:

- Εξοπλισμός αεροδιαστημικού, διαστημικού και θαλάμου επιβατών
- Συστήματα μικροκυμάτων και RF
- Ράδαρα και στρατιωτικά συστήματα ραντάρ
- Δίκτυα τροφοδοσίας
- Αισθητικές σε φάση κεραίες και κεραίες φάσης
- Τηλεπικοινωνίες μέσω δορυφόρου

4Παγκόσμια Διαθεσιμότητα και Πρότυπα Ποιότητας:
Το F4BTM PCB είναι διαθέσιμο σε όλο τον κόσμο, επιτρέποντάς σας να έχετε πρόσβαση σε αυτή την προηγμένη τεχνολογία ανεξάρτητα από την τοποθεσία σας.διασφάλιση υψηλής ποιότητας παραγωγής και σταθερής απόδοσης.

Αποκτήστε το δυναμικό των κυκλωμάτων υψηλής συχνότητας με το F4BTM PCB.και απαράμιλλη ευελιξία σχεδιασμού για τα προηγμένα ηλεκτρονικά σας έργα.

Διπλής όψης F4BTM PCB 3,2 mm με μαύρη Soldermask και Immersion Gold 1
