| Υλικό: | Rogers RO4350B, Rogers RO4003C | Μέγεθος PCB: | 32 mm x 42 mm = 1PCS, +/- 0,15 mm |
|---|---|---|---|
| Βάρος χαλκού: | Εξωτερικά στρώματα 1 ουγκιά (1,4 ml) | Τελεία επιφάνειας: | Χρυσός βύθισης |
| Αριθμός στρωμάτων: | 6-στρώμα | Δάχος PCB: | 1,6 χλστ |
| Επισημαίνω: | 4mil RO4350B PCB,20mil RO4003C PCB,Τελειωμένο PCB με βύθιση χρυσού |
||

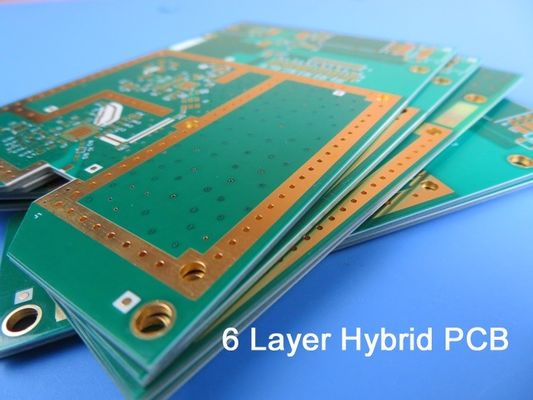

Παρουσιάζουμε το Hybrid PCB μας, μια επαναστατική πλακέτα τυπωμένου κυκλώματος που συνδυάζει πολλά υλικά για να ξεκλειδώσει απαράμιλλη απόδοση και ευελιξία.Με την ενσωμάτωση διαφορετικών υλικών υποστρώματος σε μία μόνο σανίδα, το Hybrid PCB σάς δίνει τη δυνατότητα να αξιοποιήσετε τις μοναδικές ιδιότητες κάθε υλικού, επιτρέποντάς σας να ξεπεράσετε τα όρια των εφαρμογών σας.Ας εμβαθύνουμε στα αξιοσημείωτα χαρακτηριστικά και τις προδιαγραφές που κάνουν αυτό το Hybrid PCB την ιδανική επιλογή για το επόμενο έργο σας.
Ισχυρά χαρακτηριστικά για βέλτιστη απόδοση:
Αυτό το υβριδικό PCB διατίθεται σε δύο παραλλαγές: το RO4003C και το RO4350B, και τα δύο σχεδιασμένα για να προσφέρουν εξαιρετικά αποτελέσματα σε μια ποικιλία απαιτητικών εφαρμογών.Ακολουθεί μια πιο προσεκτική ματιά στα αξιοσημείωτα χαρακτηριστικά κάθε παραλλαγής:
RO4003C:
- Διηλεκτρική σταθερά Dk 3,38 +/- ,05
- Συντελεστής διάχυσης 0,0027 στα 10 GHz
- Θερμικός συντελεστής Dk 40 ppm/°K
- Συντελεστής θερμικής διαστολής που ταιριάζει με χαλκό: xyz - 11ppm/K, 14ppm/K, 46ppm/K
- Θερμοκρασία αποσύνθεσης (Td) 425 °C TGA
- Θερμική αγωγιμότητα 0,71W/mk
- Tg >280°C TMA
| Ιδιοκτησία | RO4003C | Κατεύθυνση | Μονάδες | Κατάσταση | Μέθοδος ελέγχου |
| Διηλεκτρική σταθερά, εΔιαδικασία | 3,38±0,05 | Ζ | 10 GHz/23℃ | IPC-TM-650 2.5.5.5 Σφιγκωμένη λωρίδα | |
| Διηλεκτρική σταθερά,εΣχεδίαση | 3,55 | Ζ | 8 έως 40 GHz | Μέθοδος διαφορικού μήκους φάσης | |
| Dissipation Factortan,δ | 0,0027 0,0021 |
Ζ | 10 GHz/23℃ 2,5 GHz/23℃ |
IPC-TM-650 2.5.5.5 | |
| Θερμικός συντελεστής ε | +40 | Ζ | ppm/℃ | -50℃έως 150℃ | IPC-TM-650 2.5.5.5 |
| Αντίσταση όγκου | 1,7 x 1010 | MΩ.cm | ΚΟΝΤ Α | IPC-TM-650 2.5.17.1 | |
| Επιφανειακή αντίσταση | 4,2 x 109 | MΩ | ΚΟΝΤ Α | IPC-TM-650 2.5.17.1 | |
| Ηλεκτρική Αντοχή | 31.2(780) | Ζ | Kv/mm(v/mil) | 0,51 mm (0,020") | IPC-TM-650 2.5.6.2 |
| Μέτρο εφελκυσμού | 19.650 (2.850) 19.450 (2.821) |
Χ Υ |
MPa(ksi) | RT | ASTM D 638 |
| Αντοχή εφελκυσμού | 139(20.2) 100 (14,5) |
Χ Υ |
MPa(ksi) | RT | ASTM D 638 |
| Δύναμη κάμψης | 276 (40) |
MPa (kpsi) |
IPC-TM-650 2.4.4 | ||
| Σταθερότητα διαστάσεων | <0,3 | Χ, Υ | mm/m (mil/ίντσα) |
μετά χάραξη+Ε2/150℃ | IPC-TM-650 2.4.39A |
| Συντελεστής θερμικής διαστολής | 11 14 46 |
Χ Υ Ζ |
ppm/℃ | -55℃έως 288℃ | IPC-TM-650 2.4.41 |
| Tg | >280 | ℃TMA | ΕΝΑ | IPC-TM-650 2.4.24.3 | |
| Td | 425 | ℃TGA | ASTM D 3850 | ||
| Θερμική αγωγιμότητα | 0,71 | W/M/οκ | 80℃ | ASTM C518 | |
| Απορρόφηση υγρασίας | 0,06 | % | 48 ώρες βύθιση 0,060" Θερμοκρασία δείγματος 50℃ |
ASTM D 570 | |
| Πυκνότητα | 1,79 | gm/cm3 | 23℃ | ASTM D 792 | |
| Αντοχή φλοιού χαλκού | 1.05 (6.0) |
N/mm (pli) |
μετά τη συγκόλληση float 1 oz. Φύλλο EDC |
IPC-TM-650 2.4.8 | |
| Ευφλεκτότητα | N/A | UL 94 | |||
| Συμβατή διαδικασία χωρίς μόλυβδο | Ναί |
RO4350B:
- Διηλεκτρική σταθερά Dk 3,48 +/- ,05
- Συντελεστής διάχυσης 0,0037 στα 10 GHz
- Θερμικός συντελεστής Dk 50 ppm/°K
- Συντελεστής θερμικής διαστολής που ταιριάζει με χαλκό: xyz - 10ppm/K, 12ppm/K, 32ppm/K
- Θερμοκρασία αποσύνθεσης (Td) 390 °C TGA
- Θερμική αγωγιμότητα 0,69W/mk
- Tg >280°C TMA
| RO4350B Τυπική τιμή | |||||
| Ιδιοκτησία | RO4350B | Κατεύθυνση | Μονάδες | Κατάσταση | Μέθοδος ελέγχου |
| Διηλεκτρική σταθερά, εΔιαδικασία | 3,48±0,05 | Ζ | 10 GHz/23℃ | IPC-TM-650 2.5.5.5 Σφιγκωμένη λωρίδα | |
| Διηλεκτρική σταθερά,εΣχεδίαση | 3.66 | Ζ | 8 έως 40 GHz | Μέθοδος διαφορικού μήκους φάσης | |
| Dissipation Factortan,δ | 0,0037 0,0031 |
Ζ | 10 GHz/23℃ 2,5 GHz/23℃ |
IPC-TM-650 2.5.5.5 | |
| Θερμικός συντελεστής ε | +50 | Ζ | ppm/℃ | -50℃ έως 150℃ | IPC-TM-650 2.5.5.5 |
| Αντίσταση όγκου | 1,2 x 1010 | MΩ.cm | ΚΟΝΤ Α | IPC-TM-650 2.5.17.1 | |
| Επιφανειακή αντίσταση | 5,7 x 109 | MΩ | ΚΟΝΤ Α | IPC-TM-650 2.5.17.1 | |
| Ηλεκτρική Αντοχή | 31.2(780) | Ζ | Kv/mm(v/mil) | 0,51 mm (0,020") | IPC-TM-650 2.5.6.2 |
| Μέτρο εφελκυσμού | 16.767 (2.432) 14.153 (2.053) |
Χ Υ |
MPa(ksi) | RT | ASTM D 638 |
| Αντοχή εφελκυσμού | 203(29.5) 130(18.9) |
Χ Υ |
MPa(ksi) | RT | ASTM D 638 |
| Δύναμη κάμψης | 255 (37) |
MPa (kpsi) |
IPC-TM-650 2.4.4 | ||
| Σταθερότητα διαστάσεων | <0,5 | Χ, Υ | mm/m (mil/ίντσα) |
μετά το etch+E2/150℃ | IPC-TM-650 2.4.39A |
| Συντελεστής θερμικής διαστολής | 10 12 32 |
Χ Υ Ζ |
ppm/℃ | -55℃ έως 288℃ | IPC-TM-650 2.4.41 |
| Tg | >280 | ℃ TMA | ΕΝΑ | IPC-TM-650 2.4.24.3 | |
| Td | 390 | ℃ TGA | ASTM D 3850 | ||
| Θερμική αγωγιμότητα | 0,69 | W/M/oK | 80℃ | ASTM C518 | |
| Απορρόφηση υγρασίας | 0,06 | % | 48 ώρες βύθιση 0,060" Θερμοκρασία δείγματος 50℃ |
ASTM D 570 | |
| Πυκνότητα | 1,86 | gm/cm3 | 23℃ | ASTM D 792 | |
| Αντοχή φλοιού χαλκού | 0,88 (5.0) |
N/mm (pli) |
μετά τη συγκόλληση float 1 oz. Φύλλο EDC |
IPC-TM-650 2.4.8 | |
| Ευφλεκτότητα | (3)V-0 | UL 94 | |||
| Συμβατή διαδικασία χωρίς μόλυβδο | Ναί | ||||
Βελτιστοποιημένη στοίβαξη PCB:
Αυτό το υβριδικό PCB διαθέτει μια άκαμπτη κατασκευή 6 στρωμάτων, σχολαστικά σχεδιασμένη για να μεγιστοποιήσει την απόδοση και την αξιοπιστία.Η στοίβαξη περιλαμβάνει στρώματα χαλκού, πυρήνες RogersRO4350B και RogersRO4003C και στρώματα prepreg RO4450F.Αυτός ο προσεκτικά κατασκευασμένος συνδυασμός εξασφαλίζει αποτελεσματική μετάδοση σήματος και εξαιρετική θερμική διαχείριση, ακόμη και κάτω από απαιτητικές συνθήκες.
Ακριβείς λεπτομέρειες κατασκευής:
Με αυτό το υβριδικό PCB, η ακρίβεια είναι πρωταρχικής σημασίας.Εδώ είναι οι βασικές κατασκευαστικές λεπτομέρειες που ξεχωρίζουν το ταμπλό μας:
- Διαστάσεις πλακέτας: 32mm x 42mm, εξασφαλίζοντας συμβατότητα με διάφορες εφαρμογές
- Ελάχιστο ίχνος/χώρος: 6/6 mils, επιτρέποντας περίπλοκο σχεδιασμό κυκλωμάτων
- Ελάχιστο μέγεθος τρύπας: 0,4 mm, διευκολύνοντας την απρόσκοπτη ενσωμάτωση των εξαρτημάτων
- Πάχος τελειωμένης σανίδας: 1,6 mm, επιτυγχάνοντας μια ισορροπία μεταξύ συμπαγούς και ανθεκτικότητας
- Τελικό βάρος Cu: 1 oz (1,4 mils) εξωτερικά στρώματα, εξασφαλίζοντας βέλτιστη αγωγιμότητα
- Μέσω πάχους επιμετάλλωσης: 20 μm, που εγγυάται αξιόπιστες ηλεκτρικές συνδέσεις
- Φινίρισμα επιφάνειας: Immersion Gold, παρέχοντας ανώτερη αντοχή στη διάβρωση και συγκολλητικότητα
- Top Silkscreen: Όχι, για κομψή και μινιμαλιστική εμφάνιση
- Κάτω Μεταξοτυπία: Όχι, διατηρώντας καθαρή και επαγγελματική αισθητική
- Top Solder Mask: Πράσινη, για ενισχυμένη προστασία και οπτική διάκριση
- Κάτω μάσκα συγκόλλησης: Όχι, εξασφαλίζοντας βελτιωμένο σχεδιασμό
- 100% Ηλεκτρικός έλεγχος: Κάθε πλακέτα υποβάλλεται σε αυστηρό έλεγχο για να διασφαλιστεί η άψογη λειτουργικότητα πριν από την αποστολή.
Ασυμβίβαστη ποιότητα και πρότυπα:
Αυτό το υβριδικό PCB συμμορφώνεται με το πρότυπο ποιότητας IPC-Class-2, που εγγυάται εξαιρετική ποιότητα κατασκευής και αξιοπιστία.Είμαστε υπερήφανοι που παρέχουμε προϊόντα που πληρούν και υπερβαίνουν τα κριτήρια αναφοράς του κλάδου, δίνοντάς σας τη δυνατότητα να επιτύχετε εξαιρετικά αποτελέσματα στις εφαρμογές σας.
Ατελείωτες δυνατότητες, παγκόσμια διαθεσιμότητα:
Η ευελιξία του Hybrid PCB μας το καθιστά ιδανική επιλογή για ένα ευρύ φάσμα εφαρμογών, όπως:
- Κεραίες Σταθμού Βάσης Κυψέλης και Ενισχυτές Ισχύος
- Ετικέτες αναγνώρισης RF
- Ραντάρ και αισθητήρες αυτοκινήτων
- LNB για δορυφόρους απευθείας μετάδοσης
Είτε σχεδιάζετε συστήματα ασύρματης επικοινωνίας επόμενης γενιάς είτε προηγμένα ηλεκτρονικά αυτοκινήτων, το Hybrid PCB σάς δίνει τη δυνατότητα να πραγματοποιήσετε το όραμά σας, ξεκλειδώνοντας νέες δυνατότητες για καινοτομία.
Αξιοποιήστε τη δύναμη της τεχνολογίας υβριδικών PCB:
Ζήστε το μέλλον της ηλεκτρονικής σχεδίασης με το Hybrid PCB.Με τον απαράμιλλο συνδυασμό υλικών, τα εξαιρετικά χαρακτηριστικά απόδοσης και την σχολαστική δεξιοτεχνία, το Hybrid PCB μας είναι η απόλυτη λύση για τις ανάγκες του κυκλώματος σας.
