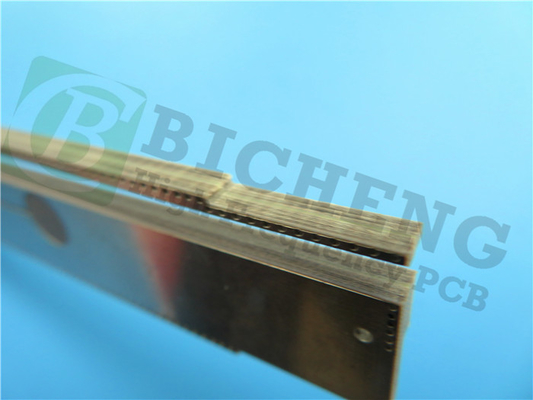

TMM6 25mil PCB μικροκυμάτων Custom PCB Board Immersion Silver

TMM6 25mil Microwave PCB Custom PCB Board Immersion Silver
TMM6 25mil Microwave PCB Custom PCB Board Immersion Silver TMM6 25mil Microwave PCB Custom PCB Board Immersion Silver

Μεγάλες Εικόνας :  TMM6 25mil PCB μικροκυμάτων Custom PCB Board Immersion Silver

Λεπτομέρειες:
Τόπος καταγωγής: Κίνα
Μάρκα: Bicheng
Πιστοποίηση: UL, ISO9001, IATF16949
Πληρωμής & Αποστολής Όροι:
Ποσότητα παραγγελίας min: 1pcs
Τιμή: USD9.99-99.99/PCS
Συσκευασία λεπτομέρειες: Σώμα σακούλες+Κάρτονες
Χρόνος παράδοσης: 8-9 εργάσιμες ημέρες
Όροι πληρωμής: Τ/Τ
Δυνατότητα προσφοράς: 5000 PCS ανά μήνα
Λεπτομερής Περιγραφή Προϊόντος
Υλικό: TMM6 Μέγεθος PCB: 560,04 mm x 53,18 mm = 1PCS, +/- 0,15 mm
Βάρος χαλκού: Εξωτερικά στρώματα 1 ουγκιά (1,4 ml) Τελεία επιφάνειας: Ασημί εμβάπτισης
Αριθμός στρωμάτων: 2-στρώμα Δάχος PCB: 25 εκατ.
Υψηλό φως:

25mil PCB μικροκυμάτων

,

Πυκνωτές μικροκυμάτων ασήμις βύθισης

,

Προσαρμοσμένο PCB PCB

Παρουσιάζουμε ένα πρόσφατα προμηθευμένο PCB βασισμένο σε υλικό TMM6.είναι μια προηγμένη κεραμική θερμοστεγνή πολυμερή σύνθετη ύλη που έχει σχεδιαστεί για να παρέχει αξιοπιστία και απόδοση για εφαρμογές υψηλής επικάλυψης μέσω τρύπας σε ταινία-γραμμή και μικροστρώσειςΤο TMM6 προσφέρει τα πλεονεκτήματα τόσο των κεραμικών όσο και των παραδοσιακών πλακών κυκλωμάτων μικροκυμάτων PTFE, εξαλείφοντας την ανάγκη για εξειδικευμένες τεχνικές παραγωγής που συνήθως σχετίζονται με αυτά τα υλικά.Με μοναδική διηλεκτρική σταθερά (Dk) σε σύγκριση με άλλα υλικά της οικογένειας προϊόντων, το TMM6 θέτει ένα νέο πρότυπο στην τεχνολογία μικροκυμάτων PCB.



Βασικά χαρακτηριστικά:

- Η διηλεκτρική σταθερά (Dk) 6,0 +/- 0,08 στα 10 GHz εξασφαλίζει ακριβή διάδοση του σήματος.
- Ο συντελεστής διάσπασης 0,0023 στα 10GHz ελαχιστοποιεί την απώλεια σήματος για βέλτιστη απόδοση.
- Ο θερμικός συντελεστής Dk -11 ppm/°K παρέχει εξαιρετική θερμική σταθερότητα.
- Συντελεστής θερμικής διαστολής που ταιριάζει με το χαλκό για αξιόπιστη λειτουργία.
- Θερμοκρασία αποσύνθεσης (Td) 425 °C TGA εξασφαλίζει ανθεκτικότητα σε υψηλές θερμοκρασίες.
- Η θερμική αγωγιμότητα 0,72 W/mk επιτρέπει την αποτελεσματική διάχυση της θερμότητας.
- Διαθέσιμο σε εύρος πάχους από 0,0015 έως 0,500 ίντσες, προσφέροντας ευελιξία στο σχεδιασμό.



Πλεονεκτήματα

Το PCB TMM6 προσφέρει μια σειρά από οφέλη που ενισχύουν την αξιοπιστία και τη λειτουργικότητά του:
- Οι μηχανικές ιδιότητες είναι ανθεκτικές στην έλξη και την ψυχρή ροή, εξασφαλίζοντας μακροχρόνια αντοχή.
- Ανθεκτικό σε χημικές ουσίες, μειώνοντας τις ζημιές κατά την κατασκευή.
- Βασισμένο σε θερμοανθεκτική ρητίνη, που επιτρέπει αξιόπιστη σύνδεση καλωδίων.
- Είναι συμβατό με όλες τις κοινές διαδικασίες PCB, καθιστώντας το ευέλικτο και εύκολο στη χρήση.



Ιδιοκτησία TMM6 Κατεύθυνση Μονάδες Υπόθεση Μέθοδος δοκιμής
Η διηλεκτρική σταθερά,εΠρόοδος 6.0±0.08 Z   10 GHz IPC-TM-650 2.5.5.5
Η διηλεκτρική σταθερά,εΣχεδιασμός 6.3 - - 8GHz έως 40GHz Μέθοδος διαφορικού μήκους φάσης
Παράγοντας διάσπασης (διαδικασία) 0.0023 Z - 10 GHz IPC-TM-650 2.5.5.5
Θερμικός συντελεστής της διηλεκτρικής σταθεράς - 11 - ppm/°K -55°C-125°C IPC-TM-650 2.5.5.5
Αντίσταση μόνωσης > 2000 - Γεια σου. C/96/60/95 ΑΣTM D257
Αντίσταση όγκου 2 x 10^8 - Μωμ. - ΑΣTM D257
Αντίσταση επιφάνειας 1 x 10^9 - Μωμ. - ΑΣTM D257
Ηλεκτρική αντοχή (διαλεκτρική αντοχή) 362 Z V/mil - Μέθοδος IPC-TM-650 2.5.6.2
Θερμικές ιδιότητες
Θερμοκρασία αποσύνθεσης (Td) 425 425 °CTGA - ΑΣTM D3850
Συντελεστής θερμικής διαστολής - x 18 X ppm/K 0 έως 140 °C ΑΣTM E 831 IPC-TM-650, 2.4.41
Συντελεστής θερμικής διαστολής - Y 18 Y ppm/K 0 έως 140 °C ΑΣTM E 831 IPC-TM-650, 2.4.41
Συντελεστής θερμικής διαστολής - Z 26 Z ppm/K 0 έως 140 °C ΑΣTM E 831 IPC-TM-650, 2.4.41
Θερμική αγωγιμότητα 0.72 Z W/m/K 80 °C ΑΣTM C518
Μηχανικές ιδιότητες
Δυνατότητα απολέπισης χαλκού μετά από θερμική πίεση 5.7 (1.0) X,Y Δοκιμαστικό σύστημα μετά τη συγκόλληση 1 ουγγ. Μέθοδος IPC-TM-650 2.4.8
Δυνατότητα κάμψης (MD/CMD) 15.02 X,Y kpsi Α ΑΣTM D790
Μοντέλο κάμψης (MD/CMD) 1.75 X,Y Mpsi Α ΑΣTM D790
Φυσικές Ιδιότητες
Απορρόφηση υγρασίας (2X2) 1.27 mm (0,050") 0.06 - % D/24/23 ΑΣTM D570
3.18mm (0.125") 0.2
Ειδική βαρύτητα 2.37 - - Α ΑΣTM D792
Ειδική θερμική ικανότητα 0.78 - Υ/γ/Κ Α Υπολογισμός
Συμβατό με διαδικασία χωρίς μόλυβδο Ναι. - - - -



Λεπτομέρειες κατασκευής και συσσώρευσης PCB:

Το εν λόγω PCB διαθέτει μια διεπίπεδη άκαμπτη στοίβα PCB, παρέχοντας απλότητα και ευελιξία.
- Copper_layer_1: 35 μm για αποτελεσματική αγωγή σήματος.
- Rogers TMM6 Core: 0,635 mm (25mil) για βέλτιστες ηλεκτρικές ιδιότητες.
- Copper_layer_2: 35 μm για σταθερή απόδοση σήματος.



Με μέγεθος πλάκας 56,04 mm x 53,18 mm, κάθε PCB κατασκευάζεται με στενή ανοχή +/- 0,15 mm, εξασφαλίζοντας συνεπή διαστάσεις.Η ελάχιστη ικανότητα ίχνη / χώρου των 4/4 mils επιτρέπει περίπλοκα σχέδια κυκλωμάτων και αποτελεσματική δρομολόγησηΤο ελάχιστο μέγεθος τρύπας 0,3 mm παρέχει ευελιξία για την τοποθέτηση των εξαρτημάτων.



Τα εξωτερικά στρώματα διαθέτουν βάρος χαλκού 1 ουγκιάς (1,4 χιλιοστά).διασφάλιση εξαιρετικής αγωγιμότητας και ακεραιότητας σήματοςΜε πάχος επικάλυψης 20 μm, εγκαθίστανται αξιόπιστες ηλεκτρικές συνδέσεις σε όλο το PCB.Η επιφάνεια του ασήμι βύθισης βελτιώνει την αγωγιμότητα και προστατεύει από την οξείδωσηΕνώ δεν υπάρχει επάνω ή κάτω μεταξοειδές ή μάσκα συγκόλλησης, αυτό επιτρέπει μια καθαρή και απρόσκοπτη επιφάνεια PCB.



Για να διασφαλιστεί η υψηλότερη ποιότητα, κάθε PCB υποβάλλεται σε ηλεκτρική δοκιμή 100% πριν από την αποστολή, εγγυώντας ότι πληροί αυστηρά πρότυπα απόδοσης.Το TMM6 Thermoset Microwave PCB είναι έτοιμο να ενισχύσει τα ηλεκτρονικά σας σχέδια με αξιοπιστία, ακρίβεια και αποτελεσματική μετάδοση σήματος.



Υλικό PCB: Κεραμικά, υδρογονάνθρακες, θερμοανθεκτικά πολυμερή σύνθετα
Ονομασία: TMM6
Διορθωτική σταθερά: 6
Αριθμός στρωμάτων: Διπλό στρώμα, πολυστρώμα, υβριδικό PCB
Βάρος χαλκού: 0.5oz (17 μm), 1oz (35 μm), 2oz (70 μm)
Δυνατότητα εκτόξευσης: 15mil (0.381mm), 20mil (0.508mm), 25mil (0.635mm), 30mil(0.762mm), 50mil (1.27mm), 60mil (1.524mm), 75mil(1.905mm), 100mil (2.54mm), 125mil (3.175mm), 150mil (3.81mm), 200mil (5.08mm), 250mil (6.35 χιλιοστά), 275mil (6.985mm), 300mil (7.62mm), 500mil (12.7mm)
Μέγεθος PCB: ≤ 400 mm × 500 mm
Μάσκα συγκόλλησης: Πράσινο, μαύρο, μπλε, κίτρινο, κόκκινο κλπ.
Εκτέλεση επιφάνειας: Γυμνό χαλκό, HASL, ENIG, OSP, κασσίτερο βύθισης, ασήμι βύθισης, καθαρό χρυσό κλπ.



TMM6 25mil PCB μικροκυμάτων Custom PCB Board Immersion Silver 0



Στατιστικές PCB:

- Συστατικά: 16
- Συνολικά Pads: 33
- Μέσα από τις τρύπες: 23
- Κορυφαία SMT Pads: 10
- Βόρεια SMT Pads: 0
- Βιάς: 15.
- Δίκτυα: 3



Τέχνη και ποιότητα:

Το εν λόγω PCB παρέχεται με σχεδίαση Gerber RS-274-X, η οποία πληροί το πρότυπο ποιότητας IPC-Class-2.



Τυπικές εφαρμογές:

Το PCB TMM6 είναι κατάλληλο για ένα ευρύ φάσμα εφαρμογών, συμπεριλαμβανομένων:


- Ραδιοσυχνότητες και κυκλώματα μικροκυμάτων
- Ενισχυτές ισχύος και συνδυαστές
- Φίλτρα και ζεύγη
- Συστήματα δορυφορικής επικοινωνίας
- Αντενές παγκόσμιων συστημάτων θέσης (GPS)
- Εναρμονίστε τις κεραίες.
- Διηλεκτρικοί πολωτές και φακοί
- Δοκιμαστές τσιπ



Ανακαλύψτε την αξιοπιστία και την απόδοση του TMM6 Thermoset Microwave PCB και ξεκλειδώστε ένα νέο βασίλειο δυνατοτήτων για τα ηλεκτρονικά σας σχέδια.
