15mil TMM13i PCB Immersion Gold Υπηρεσία γρήγορου prototyping PCB

15mil TMM13i PCB Immersion Gold Fast PCB Prototyping Service
15mil TMM13i PCB Immersion Gold Fast PCB Prototyping Service 15mil TMM13i PCB Immersion Gold Fast PCB Prototyping Service

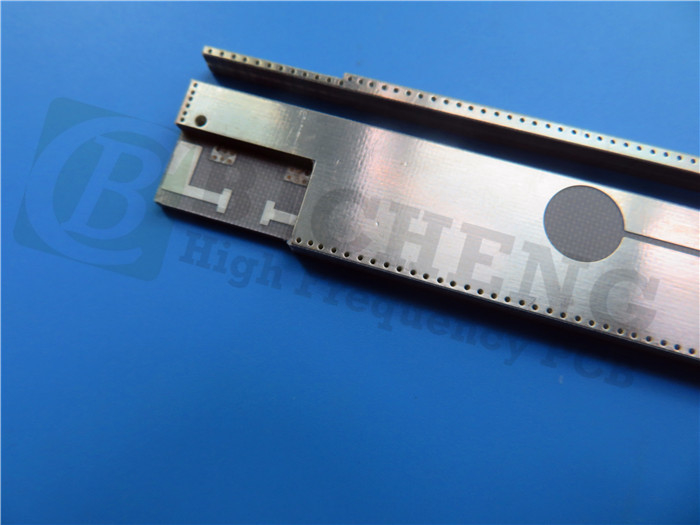

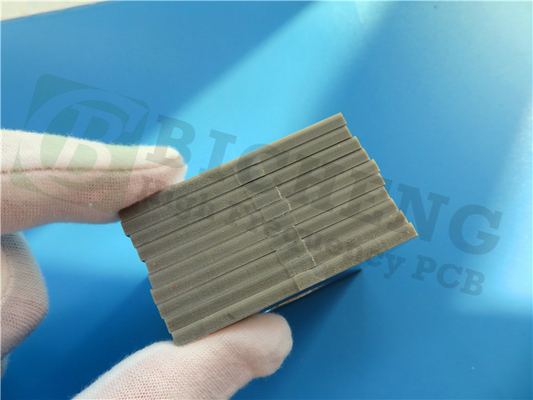

Μεγάλες Εικόνας :  15mil TMM13i PCB Immersion Gold Υπηρεσία γρήγορου prototyping PCB

Λεπτομέρειες:
Τόπος καταγωγής: Κίνα
Μάρκα: Bicheng
Πιστοποίηση: UL, ISO9001, IATF16949
Πληρωμής & Αποστολής Όροι:
Ποσότητα παραγγελίας min: 1pcs
Τιμή: USD9.99-99.99/PCS
Συσκευασία λεπτομέρειες: Σώμα σακούλες+Κάρτονες
Χρόνος παράδοσης: 8-9 εργάσιμες ημέρες
Όροι πληρωμής: Τ/Τ
Δυνατότητα προσφοράς: 5000 PCS ανά μήνα
Λεπτομερής Περιγραφή Προϊόντος
Υλικό: TMM13i Μέγεθος PCB: 90 mm x 65 mm = 1PCS, +/- 0,15 mm
Βάρος χαλκού: Εξωτερικά στρώματα 1 ουγκιά (1,4 ml) Τελεία επιφάνειας: Χρυσός βύθισης
Αριθμός στρωμάτων: 2-στρώμα Δάχος PCB: 15 mil
Επισημαίνω:

Υπηρεσία πρωτότυπων PCB TMM13i

,

Υπηρεσία Πρωτοτύπων PCB Immersion Gold

,

Υπηρεσία Πρωτοτύπων PCB 15mil

Παρουσιάζουμε ένα πρόσφατα προμηθευμένο PCB βασισμένο στο υλικό Rogers TMM 13i.Το υπόστρωμα TMM13i είναι ένα προηγμένο κεραμικό θερμοστεγές πολυμερές σύνθετο που έχει σχεδιαστεί για υψηλή αξιοπιστία διά της τρύπας σε εφαρμογές με γραμμή ταινίας και μικροταινίεςΣυνδυάζοντας τα πλεονεκτήματα των κεραμικών και των υποστρωμάτων PTFE, το TMM13i προσφέρει εξαιρετικές επιδόσεις, διατηρώντας παράλληλα την ευκολία των τεχνικών επεξεργασίας μαλακών υποστρωμάτων.



Βασικά χαρακτηριστικά:

Το TMM13i PCB διαθέτει εντυπωσιακά χαρακτηριστικά που εξασφαλίζουν αξιόπιστη μετάδοση σήματος και λειτουργική σταθερότητα:
- Η ισοτροπική διηλεκτρική σταθερά (Dk) 12,85 +/- 0,35 εξασφαλίζει συνεπή διάδοση του σήματος.
- Ο συντελεστής διάσπασης 0,0019 στα 10GHz ελαχιστοποιεί την απώλεια σήματος για βέλτιστη απόδοση.
- Ο θερμικός συντελεστής Dk -70 ppm/°K παρέχει εξαιρετική θερμική σταθερότητα.
- Συντελεστής θερμικής διαστολής που ταιριάζει με το χαλκό για αξιόπιστη λειτουργία.
- Θερμοκρασία αποσύνθεσης (Td) 425 °C TGA εξασφαλίζει ανθεκτικότητα σε υψηλές θερμοκρασίες.
- Η θερμική αγωγιμότητα 0,76 W/mk επιτρέπει την αποτελεσματική διάχυση της θερμότητας.
- Διαθέσιμο σε ένα ευέλικτο εύρος πάχους από 0,0015 έως 0,500 ίντσες, με στενή ανοχή +/- 0,0015".



Πλεονεκτήματα

Το PCB TMM13i προσφέρει μια σειρά από οφέλη που ενισχύουν την αξιοπιστία και τη λειτουργικότητά του:
- Οι μηχανικές ιδιότητες είναι ανθεκτικές στην έλξη και την ψυχρή ροή, εξασφαλίζοντας μακροχρόνια αντοχή.
- Ανθεκτικό σε χημικές ουσίες, μειώνοντας τις ζημιές κατά την κατασκευή.
- Απαλείφει την ανάγκη επεξεργασίας με ναφθανικό νάτριο πριν από την ηλεκτρολόγηση.
- Βασισμένο σε θερμοανθεκτική ρητίνη, που επιτρέπει αξιόπιστη σύνδεση καλωδίων.



Ιδιοκτησία TMM13i Κατεύθυνση Μονάδες Υπόθεση Μέθοδος δοκιμής
Η διηλεκτρική σταθερά,εΠρόοδος 120,85±0.35 Z   10 GHz IPC-TM-650 2.5.5.5
Η διηλεκτρική σταθερά,εΣχεδιασμός 12.2 - - 8GHz έως 40GHz Μέθοδος διαφορικού μήκους φάσης
Παράγοντας διάσπασης (διαδικασία) 0.0019 Z - 10 GHz IPC-TM-650 2.5.5.5
Θερμικός συντελεστής της διηλεκτρικής σταθεράς - 70 - ppm/°K -55°C-125°C IPC-TM-650 2.5.5.5
Αντίσταση μόνωσης > 2000 - Γεια σου. C/96/60/95 ΑΣTM D257
Αντίσταση όγκου - - Μωμ. - ΑΣTM D257
Αντίσταση επιφάνειας - - Μωμ. - ΑΣTM D257
Ηλεκτρική αντοχή (διαλεκτρική αντοχή) 213 Z V/mil - Μέθοδος IPC-TM-650 2.5.6.2
Θερμικές ιδιότητες
Θερμοκρασία αποσύνθεσης (Td) 425 425 °CTGA - ΑΣTM D3850
Συντελεστής θερμικής διαστολής - x 19 X ppm/K 0 έως 140 °C ΑΣTM E 831 IPC-TM-650, 2.4.41
Συντελεστής θερμικής διαστολής - Y 19 Y ppm/K 0 έως 140 °C ΑΣTM E 831 IPC-TM-650, 2.4.41
Συντελεστής θερμικής διαστολής - Z 20 Z ppm/K 0 έως 140 °C ΑΣTM E 831 IPC-TM-650, 2.4.41
Θερμική αγωγιμότητα - Z W/m/K 80 °C ΑΣTM C518
Μηχανικές ιδιότητες
Δυνατότητα απολέπισης χαλκού μετά από θερμική πίεση 4.0 (0.7) X,Y Δοκιμαστικό σύστημα μετά τη συγκόλληση 1 ουγγ. Μέθοδος IPC-TM-650 2.4.8
Δυνατότητα κάμψης (MD/CMD) - X,Y kpsi Α ΑΣTM D790
Μοντέλο κάμψης (MD/CMD) - X,Y Mpsi Α ΑΣTM D790
Φυσικές Ιδιότητες
Απορρόφηση υγρασίας (2X2) 1.27 mm (0,050") 0.16 - % D/24/23 ΑΣTM D570
3.18mm (0.125") 0.13
Ειδική βαρύτητα 3 - - Α ΑΣTM D792
Ειδική θερμική ικανότητα - - Υ/γ/Κ Α Υπολογισμός
Συμβατό με διαδικασία χωρίς μόλυβδο Ναι. - - - -



Το εν λόγω PCB χρησιμοποιεί μια ακατασκευή από 2 στρώματα άκαμπτων PCB, προσφέροντας ένα απλό και προσαρμόσιμο σχεδιασμό.



1. Copper_layer_1: Με πάχος 35 μm, αυτό το στρώμα διαδραματίζει κρίσιμο ρόλο στην αποτελεσματική αγωγή σήματος.ελαχιστοποίηση των απωλειών και διατήρηση της ακεραιότητας του σήματος.



2. Rogers TMM10i Core: Αυτό το στρώμα πυρήνα έχει πάχος 0,381 mm (15 mil) και είναι κατασκευασμένο από υλικό Rogers TMM10i. Επιλέγεται ειδικά για τις εξαιρετικές ηλεκτρικές του ιδιότητες,παρέχοντας βέλτιστες επιδόσεις σε εφαρμογές υψηλής συχνότηταςΟ πυρήνας TMM10i συμβάλλει στη σταθερότητα του σήματος και ελαχιστοποιεί τυχόν ανεπιθύμητες επιπτώσεις που θα μπορούσαν να παρεμποδίσουν τη λειτουργία του PCB.



3. Copper_layer_2: Παρόμοια με το Copper_layer_1, αυτό το στρώμα έχει πάχος 35 μm. Λειτουργεί ως πρόσθετος αγωγός,υποστήριξη της σταθερής απόδοσης του σήματος και διασφάλιση της αποτελεσματικής μετάδοσης του σήματος σε όλο το PCB.

Συνδυάζοντας αυτά τα στρώματα, αυτό το PCB επιτυγχάνει μια ισορροπημένη διαμόρφωση που επιτρέπει την αποτελεσματική αγωγή σήματος, εξαιρετικές ηλεκτρικές ιδιότητες,και αξιόπιστες επιδόσεις για ένα ευρύ φάσμα εφαρμογών υψηλής συχνότητας.



Υλικό PCB: Κεραμικά, υδρογονάνθρακες, θερμοανθεκτικά πολυμερή σύνθετα
Ονομασία: TMM13i
Διορθωτική σταθερά: 12.85
Αριθμός στρωμάτων: Διπλό στρώμα, πολυστρώμα, υβριδικό PCB
Βάρος χαλκού: 0.5oz (17 μm), 1oz (35 μm), 2oz (70 μm)
Μονάδα διαμόρφωσης: 15mil (0.381mm), 20mil (0.508mm), 25mil (0.635mm), 30mil(0.762mm), 50mil (1.27mm), 60mil (1.524mm), 75mil(1.905mm), 100mil (2.54mm), 125mil (3.175mm), 150mil (3.81mm), 200mil (5.08mm), 250mil (6.35 χιλιοστά), 275mil (6.985mm), 300mil (7.62mm), 500mil (12.7mm)
Μέγεθος PCB: ≤ 400 mm × 500 mm
Μάσκα συγκόλλησης: Πράσινο, μαύρο, μπλε, κίτρινο, κόκκινο κλπ.
Εκτέλεση επιφάνειας: Γυμνό χαλκό, HASL, ENIG, OSP, κασσίτερο βύθισης, ασήμι βύθισης, χρυσοκάλυψη κλπ.



Προδιαγραφές PCB:

- Διάμετρος πλάκας: 90 mm x 65 mm = 1 PCS, +/- 0,15 mm
- Ελάχιστο ίχνος / χώρος: 7/7 mils για περίπλοκα σχέδια κυκλωμάτων.
- Ελάχιστο μέγεθος τρύπας: 0,5 mm για ευέλικτη τοποθέτηση των εξαρτημάτων.
- Χωρίς τυφλούς διαδρόμους για απλουστευμένη κατασκευή και δομική ακεραιότητα.
- πάχος της τελικής πλάκας: 0,5 mm για αντοχή και συμπαγή.
- Τελειωμένο βάρος Cu: εξωτερικά στρώματα 1,4 ml για εξαιρετική αγωγιμότητα.
- Μέσω πάχους επικάλυψης: 20 μm για αξιόπιστες ηλεκτρικές συνδέσεις.
- Επιφάνεια: Χρυσή βύθιση για βελτιωμένη αγωγιμότητα και προστασία από την οξείδωση.
- Επάνω και κάτω Silkscreen: Όχι για καθαρή και απρόσκοπτη επιφάνεια PCB.
- Κορυφαία μάσκα: πράσινη για πρόσθετη προστασία.
- Μασκές επίλυσης κάτω: Όχι για καθαρή και απρόσκοπτη επιφάνεια PCB.
- 100% Ηλεκτρική δοκιμή πριν από την αποστολή για την εξασφάλιση της ποιότητας.



Στατιστικές PCB:

- Συστατικά: 17
- Συνολικά Pads: 47
- Μέσα από τις τρύπες: 31
- Πάνω SMT Pads: 16
- Βόρεια SMT Pads: 0
- Βιάς: 10
- Δίκτυα: 3



15mil TMM13i PCB Immersion Gold Υπηρεσία γρήγορου prototyping PCB 0



Τέχνη και ποιότητα:

Το εν λόγω PCB παρέχεται με σχεδίαση Gerber RS-274-X, η οποία πληροί το πρότυπο ποιότητας IPC-Class-2.



Τυπικές εφαρμογές:

Το PCB TMM13i είναι κατάλληλο για ένα ευρύ φάσμα εφαρμογών, συμπεριλαμβανομένων:
- Ραδιοσυχνότητες και κυκλώματα μικροκυμάτων
- Ενισχυτές ισχύος και συνδυαστές
- Φίλτρα και ζεύγη
- Συστήματα δορυφορικής επικοινωνίας
- Αντενές παγκόσμιων συστημάτων θέσης (GPS)
- Εναρμονίστε τις κεραίες.
- Διηλεκτρικοί πολωτές και φακοί
- Δοκιμαστές τσιπ



Ανακαλύψτε την αξιοπιστία και την αποτελεσματικότητα που προσφέρει το TMM13i Isotropic Thermoset Microwave PCB, ανοίγοντας ένα ολοκαίνουργιο φάσμα ευκαιριών για τα ηλεκτρονικά σας έργα.
