Υλικό: | ΚΛΤΕ-XT | Μέγεθος PCB: | 420,91 mm x 108,31 mm = 1PCS, +/- 0,15 mm |
---|---|---|---|
Βάρος χαλκού: | Εξωτερικά στρώματα 1 ουγκιά (1,4 ml) | Τελεία επιφάνειας: | Κασσίτερος βύθισης |
Αριθμός στρωμάτων: | 2-στρώμα | Δάχος PCB: | 30 χιλιοστών |
Επισημαίνω: | Μαύρο Soldermask RF PCB,30mil CLTE-XT Φυλακτικές ραδιοσυχνότητες PCB,Πίνακες PCB RF με βύθιση από τσιμένιο |

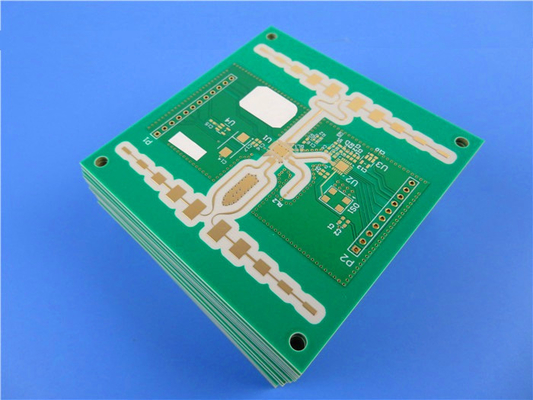

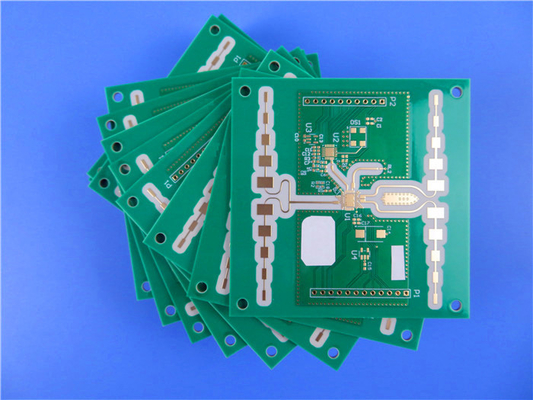

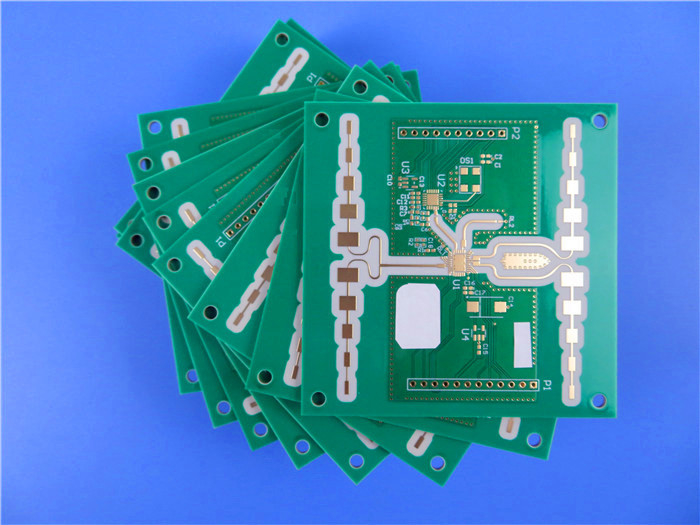

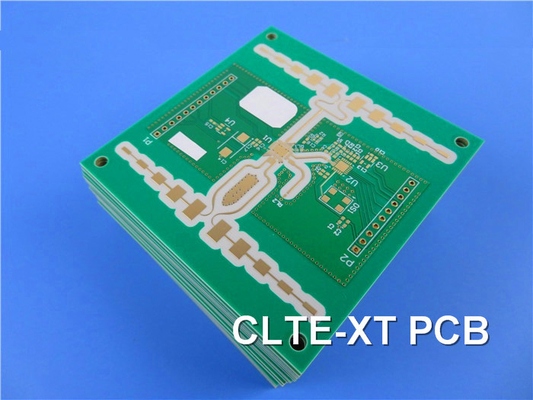

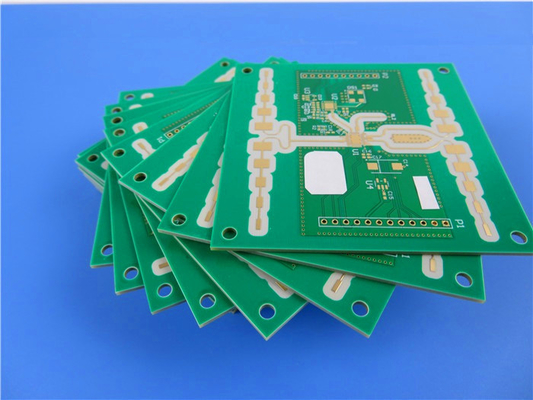

Παρουσιάζοντας ένα PCB υψηλής απόδοσης στο CLTE-XT.Τα ελάσματα Rogers CLTE-XT είναι σύνθετα υλικά που συνδυάζουν μικροδιεσπαρμένο κεραμικό πληρωτικό υλικό, PTFE και υφαντό οπλισμό από υαλοβάμβακα.Με σκοπό να προσφέρει εξαιρετική απόδοση, το CLTE-XT προσφέρει τη χαμηλότερη απώλεια εισαγωγής και την υψηλότερη σταθερότητα διαστάσεων στην κατηγορία του.Ας εξερευνήσουμε τα αξιοσημείωτα χαρακτηριστικά και τα οφέλη αυτού του προηγμένου PCB:
Χαρακτηριστικά:
Εύρος διηλεκτρικής σταθεράς (DK) από 2,79 έως 2,94 στα 10 GHz, 23°C @ 50% RH
Συντελεστής διάχυσης 0,0010 στα 10 GHz, 23°C @ 50% RH
CTE άξονα Χ 12,7 ppm/°C, CTE άξονα Υ 13,7 ppm/°C, CTE άξονα Z 40,8 ppm/°C
Θερμοκρασία αποσύνθεσης (Td) 539°C
Θερμικός συντελεστής διηλεκτρικής σταθεράς -8 ppm/°C
Η πιο αυστηρή ανοχή διηλεκτρικής σταθεράς στην οικογένεια CLTE (+/- 0,03)
Χαμηλή απορρόφηση υγρασίας 0,02%
Οφέλη:
Υψηλή αξιοπιστία διαμπερούς οπής
Συνεπής απόδοση σε διαφορετικές παρτίδες παραγωγής
Μειωμένες απώλειες κυκλώματος διατηρώντας τη σταθερότητα των διαστάσεων
Σταθερή διηλεκτρική σταθερά κάτω από διακυμάνσεις θερμοκρασίας, μειώνοντας την καταπόνηση στις κεραμικές ενεργές συσκευές
Ιδιότητες | CLTE-XT | Μονάδες | Συνθήκες δοκιμής | Μέθοδος ελέγχου | |
Ηλεκτρικές ιδιότητες | |||||
Διηλεκτρική σταθερά | 2,94 | - | 23˚C @ 50% RH | 10 GHz | IPC TM-650 2.5.5.5 |
Συντελεστής διάχυσης | 0,0010 | - | 23˚C @ 50% RH | 10 GHz | IPC TM-650 2.5.5.5 |
Διηλεκτρική σταθερά (σχεδιασμός) | 2,93 | - | Γ-24/23/50 | 10 GHz | Μήκος διαφορικού φάσης Microstrip |
Θερμικός συντελεστής διηλεκτρικής σταθεράς | -8 | ppm/˚C | -50°C έως 150°C | 10 GHz | IPC TM-650 2.5.5.5 |
Αντίσταση όγκου | 4,25x10⁸ | Mohm-cm | C-96/35/90 | - | IPC TM-650 2.5.17.1 |
Επιφανειακή αντίσταση | 2,49x10⁸ | Μοχμ | C-96/35/90 | - | IPC TM-650 2.5.17.1 |
Ηλεκτρική αντοχή (διηλεκτρική αντοχή) | 1000 | V/mil | - | - | IPC TM-650 2.5.6.2 |
Διηλεκτρική Βλάβη | 58 | kV | Δ-48/50 | Χ/Υ κατεύθυνση | IPC TM-650 2.5.6 |
PIM (Μόνο για κεραία) | - | dBc | - | 50 ohm 0,060" |
43dBm 1900 MHz |
Θερμικές Ιδιότητες | |||||
Θερμοκρασία αποσύνθεσης (Td) | 539 | ΝΤΟ | 2 ώρες @ 105˚C | Απώλεια βάρους 5%. | IPC TM-650 2.3.40 |
Συντελεστής Θερμικής Διαστολής - x | 12.7 | ppm/˚C | - | -55˚C έως 288˚C | IPC TM-650 2.4.41 |
Συντελεστής Θερμικής Διαστολής - y | 13.7 | ppm/˚C | - | -55˚C έως 288˚C | IPC TM-650 2.4.41 |
Συντελεστής Θερμικής Διαστολής - z | 40,8 | ppm/˚C | - | -55˚C έως 288˚C | IPC TM-650 2.4.41 |
Θερμική αγωγιμότητα | 0,56 | W/(mK) | - | z κατεύθυνση | ASTM D5470 |
Ώρα για αποκόλληση | >60 | λεπτά | όπως-λήφθηκε | 288˚C | IPC TM-650 2.4.24.1 |
Μηχανικές ιδιότητες | |||||
Αντοχή απολέπισης χαλκού μετά από θερμική καταπόνηση | 1.7 (9) |
N/mm (lbs/in) | 10 δευτ. @288˚C | Αλουμινόχαρτο 35 μm | IPC TM-650 2.4.8 |
Αντοχή σε κάμψη (MD, CMD) | 40,7, 40,0 (5.9, 5.8) |
MPa (ksi) | 25˚C 3˚C | - | ASTM D790 |
Αντοχή σε εφελκυσμό (MD, CMD) | 29,0, 25,5 (4.2, 3.7) |
MPa (ksi) | 23C/50RH | - | ASTM D638 |
Flex Modulus (MD. CMD) | 3247, 3261 (471, 473) |
MPa (ksi) | 25C 3C | - | ASTM D790 |
Σταθερότητα διαστάσεων (MD, CMD) | -0,37, -0,67 | mm/m | 4 ώρες στους 105˚C | - | IPC-TM-650 2.4.39a |
Φυσικές ιδιότητες | |||||
Ευφλεκτότητα | V-0 | - | - | C48/23/50 & C168/70 | UL 94 |
Απορρόφηση υγρασίας | 0,02 | % | E1/105+D24/23 | - | IPC TM-650 2.6.2.1 |
Πυκνότητα | 2.17 | g/cm³ | Γ-24/23/50 | - | ASTM D792 |
Ειδική Θερμική Ικανότητα | 0,61 | J/g˚K | 2 ώρες στους 105˚C | - | ASTM E2716 |
NASA Outgassing | 0,02 / 0,00 | % | TML/CVCM | ASTM E595 |
Στοίβαξη PCB:
άκαμπτο PCB 2 επιπέδων
Χαλκός_στρώμα_1 - 35 μm
Rogers CLTE-XT Core - 0,762 mm (30mil)
Χαλκός_στρώμα_2 - 35 μm
Οι λεπτομέρειες κατασκευής PCB για αυτό το PCB υψηλής απόδοσης είναι οι εξής:
Οι διαστάσεις της σανίδας είναι 42,91mm x 108,31mm, με ανοχή +/- 0,15mm για ένα μόνο κομμάτι.Το ελάχιστο πλάτος ίχνους και απόσταση είναι 5 mils και 7 mils, αντίστοιχα.Το ελάχιστο μέγεθος οπής είναι 0,3 mm, εξασφαλίζοντας συμβατότητα με ένα ευρύ φάσμα εξαρτημάτων.
Η πλακέτα δεν περιλαμβάνει τυφλά vias, απλοποιώντας τη διαδικασία κατασκευής.Το πάχος της τελικής σανίδας είναι 0,8 mm, παρέχοντας ισορροπία μεταξύ αντοχής και περιορισμών χώρου.Τα εξωτερικά στρώματα έχουν βάρος χαλκού 1 oz (ισοδύναμο με 1,4 mils), εξασφαλίζοντας καλή ηλεκτρική αγωγιμότητα και απαγωγή θερμότητας.
Το πάχος της επιμετάλλωσης είναι 20 μm, εξασφαλίζοντας αξιόπιστες συνδέσεις σε όλη την σανίδα.Το φινίρισμα της επιφάνειας είναι από κασσίτερο εμβάπτισης, το οποίο παρέχει μια προστατευτική επίστρωση και ενισχύει τη συγκολλησιμότητα.Η επάνω μεταξοτυπία είναι τυπωμένη σε μαύρο χρώμα, επιτρέποντας σαφή επισήμανση και αναγνώριση εξαρτημάτων.Η κάτω μεταξοτυπία δεν περιλαμβάνεται σε αυτό το σχέδιο PCB.
Η επάνω και η κάτω μάσκα συγκόλλησης δεν εφαρμόζονται στο συγκεκριμένο PCB.Ωστόσο, αυτό μπορεί να προσαρμοστεί με βάση συγκεκριμένες απαιτήσεις.Πριν από την αποστολή, πραγματοποιείται 100% ηλεκτρική δοκιμή σε κάθε PCB για να διασφαλιστεί η λειτουργικότητά του και η τήρηση των προτύπων ποιότητας.
Όσον αφορά τα στατιστικά στοιχεία PCB, αυτό το PCB περιλαμβάνει συνολικά 21 εξαρτήματα.Υπάρχουν 68 τακάκια συνολικά, με τα 41 να είναι μαξιλαράκια με τρύπες και τα 27 να είναι μαξιλαράκια τεχνολογίας τοποθέτησης στην κορυφή της επιφάνειας (SMT).Δεν υπάρχουν κάτω μαξιλάρια SMT σε αυτό το σχέδιο.Το PCB διαθέτει 65 vias, διευκολύνοντας τις συνδέσεις μεταξύ διαφορετικών στρωμάτων.Ο σχεδιασμός περιλαμβάνει 3 δίχτυα, εξασφαλίζοντας σωστή δρομολόγηση και ακεραιότητα σήματος.
Το πρότυπο ποιότητας για αυτό το PCB είναι IPC-Class-2, το οποίο εγγυάται την αξιοπιστία και την τήρηση των βιομηχανικών προτύπων.Η μορφή του έργου τέχνης που χρησιμοποιείται για αυτό το σχέδιο είναι η Gerber RS-274-X, μια ευρέως αποδεκτή μορφή στη βιομηχανία κατασκευής PCB.Το PCB υψηλών επιδόσεων CLTE-XT είναι διαθέσιμο σε όλο τον κόσμο, διασφαλίζοντας προσβασιμότητα για μηχανικούς και κατασκευαστές σε διαφορετικές περιοχές.
Υλικό PCB: | Σύνθετο Κεραμικό/PTFE φούρνο μικροκυμάτων |
Ονομασία: | CLTE-XT |
Διηλεκτρική σταθερά: | 2,94 |
Αριθμός επιπέδων: | PCB μονής όψης, PCB διπλής όψης, PCB πολλαπλών στρώσεων, υβριδικό PCB |
Πάχος διηλεκτρικού: | 5,1mil (0,130mm), 9,4mil (0,239mm), 20mil (0,508mm), 25mil (0,635mm), 30mil (0,762mm), 40mil (1,016mm), 45mil (1,143mm), 59mil (1,499mm) 60mil (1.524mm) |
Βάρος χαλκού: | 1 oz (35μm), 2oz (70μm) |
Μέγεθος PCB: | ≤400mm X 500mm |
Μάσκα ύλης συγκολλήσεως: | Πράσινο, Μαύρο, Μπλε, Κόκκινο, Κίτρινο κ.λπ. |
Φινίρισμα επιφάνειας: | Χρυσός εμβάπτισης, HASL, ασήμι εμβάπτισης, κασσίτερος εμβάπτισης, ENEPIG, γυμνός χαλκός, OSP, καθαρός επίχρυσος κ.λπ.. |
Μερικές τυπικές εφαρμογές:
Προηγμένα συστήματα υποστήριξης οδηγού (ADAS)
Patch Κεραίες
Κεραίες σε σειρά φάσης
Ενισχυτές ισχύος
Επίγεια και αερομεταφερόμενα συστήματα επικοινωνιών και ραντάρ
