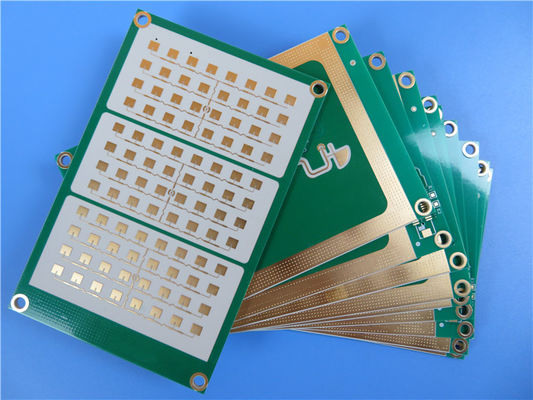

Υβριδικό PCB RT duroid 5880 και RO4003C 1,3 mm παχύ με καταδύσεις χρυσού

Το υβριδικό PCB RT/duroid 5880 και RO4003C συνδυάζει τις αντοχές δύο εξαιρετικών υλικών για να προσφέρει απαράμιλλη ηλεκτρική απόδοση και αξιόπιστη θερμική διαχείριση.Με τις ιδιότητες χαμηλών απωλειών του RT/duroid 5880 και τη σταθερή διηλεκτρική σταθερά (Dk), σε συνδυασμό με τις χαμηλές απώλειες και τα εξαιρετικά ηλεκτρικά χαρακτηριστικά του RO4003C, αυτό το υβριδικό PCB προσφέρει βελτιωμένη λειτουργικότητα και ευελιξία σχεδιασμού για ένα ευρύ φάσμα εφαρμογών υψηλής συχνότητας.

Βασικά χαρακτηριστικά του RT/duroid 5880:

Dk 2,20 +/- 0,02: Το RT/duroid 5880 διατηρεί μια σταθερή διηλεκτρική σταθερά σε ένα ευρύ φάσμα συχνοτήτων, εξασφαλίζοντας αξιόπιστη μετάδοση σήματος και ελάχιστη απώλεια σήματος.


Συντελεστής διάχυσης 0,0009 στα 10 GHz: Με έναν εντυπωσιακά χαμηλό συντελεστή διάχυσης, το RT/duroid 5880 ελαχιστοποιεί την απώλεια ενέργειας, μεγιστοποιώντας την ακεραιότητα και την απόδοση του σήματος.


Χαμηλή απορρόφηση υγρασίας: Το RT/duroid 5880 παρουσιάζει χαμηλή απορρόφηση υγρασίας, καθιστώντας το κατάλληλο για εφαρμογές σε υγρά περιβάλλοντα, διατηρώντας παράλληλα σταθερή ηλεκτρική απόδοση.


Isotropic: Η ισοτροπική φύση του RT/duroid 5880 εξασφαλίζει ομοιόμορφες ηλεκτρικές ιδιότητες προς όλες τις κατευθύνσεις, απλοποιώντας τη διαδικασία σχεδιασμού και επιτρέποντας σταθερή απόδοση.

Βασικά χαρακτηριστικά του RO4003C:

Dk 3,38 +/- 0,05: Το RO4003C προσφέρει ελεγχόμενη διηλεκτρική σταθερά, παρέχοντας σταθερότητα και προβλεψιμότητα σε εφαρμογές υψηλής συχνότητας.


Συντελεστής διάχυσης 0,0027 στα 10 GHz: Με χαρακτηριστικά χαμηλών απωλειών, το RO4003C ελαχιστοποιεί την εξασθένηση του σήματος και εξασφαλίζει αποτελεσματική μετάδοση σήματος.


Χαμηλός συντελεστής θερμικής διαστολής του άξονα Z (CTE) στα 46 ppm/°C: Το χαμηλό CTE του RO4003C συμβάλλει στον μετριασμό των προβλημάτων που σχετίζονται με τη θερμική διαστολή, διασφαλίζοντας αξιόπιστη απόδοση σε διαφορετικές συνθήκες θερμοκρασίας.

Πλεονεκτήματα του RT/duroid 5880 και του RO4003C Hybrid:

Βελτιωμένη ηλεκτρική απόδοση: Συνδυάζοντας τις μοναδικές ιδιότητες του RT/duroid 5880 και του RO4003C, αυτό το υβριδικό PCB βελτιστοποιεί την ηλεκτρική απόδοση, διασφαλίζοντας αξιόπιστη ακεραιότητα σήματος, ελάχιστες απώλειες και συνεπή λειτουργία υψηλής συχνότητας.


Βελτιωμένη διαχείριση θερμότητας: Η υψηλή θερμική αγωγιμότητα του RO4003C βοηθά στην αποτελεσματική διάχυση της θερμότητας, αποτρέποντας προβλήματα υπερθέρμανσης σε περιοχές επιρρεπείς στην παραγωγή θερμότητας.Η ενσωμάτωση στρώσεων RO4003C σε στρατηγικές τοποθεσίες ενισχύει τις δυνατότητες θερμικής διαχείρισης.

Ευελιξία σχεδιασμού: Ο υβριδικός σχεδιασμός επιτρέπει μεγαλύτερη ευελιξία στη διάταξη και το σχεδιασμό των PCB.Οι μηχανικοί μπορούν επιλεκτικά να χρησιμοποιήσουν είτε το RT/duroid 5880 είτε το RO4003C σε διαφορετικές περιοχές της πλακέτας για να επιτύχουν τα επιθυμητά ηλεκτρικά και θερμικά χαρακτηριστικά, βελτιστοποιώντας τη λειτουργικότητα και ικανοποιώντας συγκεκριμένες απαιτήσεις σχεδιασμού.

Οικονομική απόδοση: Χρησιμοποιώντας μια υβριδική προσέγγιση, οι μηχανικοί μπορούν να επιτύχουν οφέλη κόστους σε σύγκριση με τη χρήση ενός μόνο υλικού σε όλη την πλακέτα.Η επιλογή του καταλληλότερου υλικού για συγκεκριμένες περιοχές με βάση τις απαιτήσεις απόδοσης βελτιστοποιεί το κόστος διατηρώντας παράλληλα τη λειτουργικότητα.

Ευρύ φάσμα συχνοτήτων: Ο συνδυασμός RT/duroid 5880 και RO4003C επεκτείνει τη χρησιμότητα του υβριδικού PCB σε ένα ευρύ φάσμα συχνοτήτων, καθιστώντας το κατάλληλο για διάφορες εφαρμογές υψηλής συχνότητας και ευρυζωνικότητας, όπως ραντάρ αυτοκινήτων, κεραίες ευρυζωνικής εμπορικής αεροπορικής εταιρείας, microstrip και stripline κυκλώματα, εφαρμογές κυμάτων χιλιοστών και ψηφιακές κεραίες ραδιοφώνου από σημείο σε σημείο.

Αξιοπιστία και ανθεκτικότητα: Τόσο το RT/duroid 5880 όσο και το RO4003C είναι γνωστά για την υψηλής ποιότητας κατασκευή και την αξιοπιστία τους.Όταν συνδυάζονται σε ένα υβριδικό PCB, συμβάλλουν στη συνολική ανθεκτικότητα και τη μακροπρόθεσμη απόδοση της πλακέτας, εξασφαλίζοντας στιβαρότητα και σταθερότητα σε απαιτητικές εφαρμογές.

Λεπτομέρειες στοίβαξης και κατασκευής PCB:


Αυτό το άκαμπτο PCB 4 επιπέδων διαθέτει στοίβαξη με πυρήνες RT/duroid 5880 και RO4003C, μαζί με στρώματα προεμποτισμού.Οι διαστάσεις της σανίδας είναι 109mm x 71,57mm, με τελικό πάχος 1,3mm.Το PCB τηρεί αυστηρά πρότυπα κατασκευής, συμπεριλαμβανομένου ενός ελάχιστου ίχνους/χώρου 4/4 mils, ενός ελάχιστου μεγέθους οπής 0,3 mm και ενός ηλεκτρικού ελέγχου 100% πριν από την αποστολή.Το φινίρισμα της επιφάνειας είναι Immersion Gold και η επάνω στρώση έχει λευκή μεταξοτυπία.

Στατιστικά PCB και έργα τέχνης:
Αυτό το PCB περιέχει 68 εξαρτήματα, 117 συνολικά μαξιλαράκια (72 διαμπερείς οπές, 45 SMT από την επάνω πλευρά), 87 vias και 5 δίχτυα.Το έργο τέχνης παρέχεται σε μορφή Gerber RS-274-X και αυτό το PCB είναι κατασκευασμένο σύμφωνα με το πρότυπο ποιότητας IPC-Class-2.

Αυτό το υβριδικό PCB είναι διαθέσιμο σε όλο τον κόσμο.

Εφαρμογές:

Αυτό το υβριδικό PCB είναι ιδανικό για ένα ευρύ φάσμα εφαρμογών, όπως:

Ραντάρ και αισθητήρες αυτοκινήτων
Ευρυζωνικές κεραίες εμπορικών αεροπορικών εταιρειών
Κυκλώματα Microstrip και stripline
Εφαρμογές κυμάτων χιλιοστού
Κεραίες ψηφιακού ραδιοφώνου από σημείο σε σημείο

Με την εξαιρετική ηλεκτρική απόδοση, τις δυνατότητες διαχείρισης θερμότητας και την ευελιξία σχεδιασμού, αυτό το υβριδικό PCB είναι η τέλεια επιλογή για μηχανικούς που αναζητούν μια αξιόπιστη και οικονομικά αποδοτική λύση για τα έργα τους υψηλής συχνότητας και ευρυζωνικότητας.
