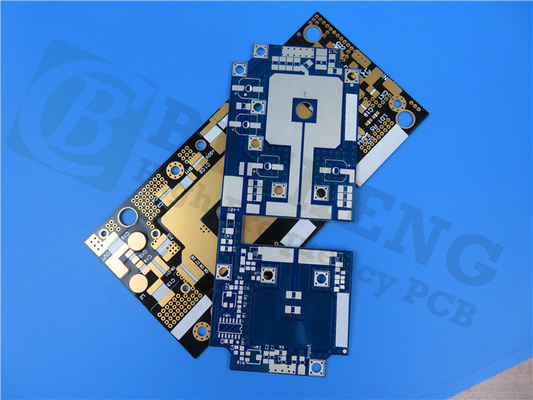

10mil RF-35 Immersion Gold PCB 2 στρώματα Σκληρό κύκλωμα Μαύρο μεταξοειδές

10mil RF-35 Immersion Gold PCB 2 στρώματα Σκληρό κύκλωμα Μαύρο μεταξοειδές

MOQ: 1pcs
τιμή: USD9.99-99.99/PCS
Τυπική συσκευασία: Σώμα σακούλες+Κάρτονες
Περίοδος παράδοσης: 8-9 εργάσιμες ημέρες
Μέθοδος πληρωμής: Τ/Τ
Ικανότητα εφοδιασμού: 5000 PCS ανά μήνα
Λεπτομέρειες
Τόπος καταγωγής
Κίνα
Μάρκα
Bicheng
Πιστοποίηση
UL, ISO9001, IATF16949
Υλικό:
RF-35
Μέγεθος PCB:
650,9 mm x 36,32 mm = 1PCS, +/- 0,15 mm
Βάρος χαλκού:
Εξωτερικά στρώματα 1 ουγκιά (1,4 ml)
Τελεία επιφάνειας:
Χρυσός βύθισης
Αριθμός στρωμάτων:
2-στρώμα
Δάχος PCB:
10mil
Επισημαίνω:

Μαύρο PCB μετάξις βύθισης χρυσού

,

10 ml PCB καταδύσεως χρυσού

,

2Στρώσεις βύθισης χρυσού PCB

Περιγραφή προϊόντος

Παρουσιάζουμε το πρόσφατα προμηθευμένο PCB βασισμένο στο RF-35.



Το RF-35, ένα πρωτοποριακό οργανικό κεραμικό στρώμα της φημισμένης οικογένειας προϊόντων ORCER της Taconic, συνδυάζει την τεχνογνωσία της κεραμικής τεχνολογίας πλήρωσης και της επικαλυμμένης υαλοπλαστικής PTFE.Με υφασμένο γυάλινο ενισχυτή, η RF-35 εμφανίζεται ως η απόλυτη επιλογή για οικονομικά αποδοτικές, εμπορικές εφαρμογές μικροκυμάτων και ραδιοσυχνοτήτων μεγάλου όγκου.Ξεπερνά τα τυποποιημένα υλικά επωξίας σε κρίσιμες πτυχές όπως η εξαιρετική αντοχή της φλούδας για 1/2 ουγκιά και 1 ουγκιά χαλκόΕπιπλέον, το εξαιρετικά χαμηλό ποσοστό απορρόφησης υγρασίας και ο χαμηλός συντελεστής διάσπασης ελαχιστοποιούν τη μετατόπιση φάσης με συχνότητα, εξασφαλίζοντας βέλτιστες επιδόσεις.



Βασικά χαρακτηριστικά:
- Η διηλεκτρική σταθερά στα 1,9GHz: 3.5
-Συντελεστής διάσπασης στα 1,9GHz: 0.0018
- Δηλεκτρική διακοπή: 41 kV
- X CTE: 19 ppm/°C
- Y CTE: 24 ppm/°C
- Z CTE: 64 ppm/°C
- Πυροδοσιμότητα: UL-94 V0



Πλεονεκτήματα
- Χαμηλό κόστος: οικονομικά αποδοτική λύση για την παραγωγή μεγάλου όγκου
- Εξαιρετική αντοχή στην απολέπιση: εξασφαλίζει ισχυρή προσκόλληση, διευκολύνοντας την επανεργασία
- Εξαιρετικά χαμηλός παράγοντας διάσπασης: ελαχιστοποιεί τη μετατόπιση φάσης για αξιόπιστη απόδοση
- Χαμηλή απορρόφηση υγρασίας: Διατηρεί σταθερότητα και απόδοση σε διάφορες συνθήκες
- Βελτιωμένη ομαλότητα επιφάνειας: Επιτρέπει την ακριβή τοποθέτηση των στοιχείων



Ιδιοκτησία Μέθοδος δοκιμής Μονάδα Αξία Μονάδα Αξία
Η διηλεκτρική σταθερά @ 1,9 GHz IPC-TM 650 2.5.5   3.5   3.5
Παράγοντας διάσπασης @ 1,9 GHz IPC-TM 650 2.5.5   0.0018   0.0018
Απορρόφηση υγρασίας (.060") IPC-TM 650 2.6.2.1 % 0.02 % 0.02
Δυνατότητα αποτρίχωσης (1/2 ουγκιά χαλκού) IPC-TM 650 2.4.8 Λιβρά/γραμμική ίντσα > 8.0 Α/χμ >1.5
Δυνατότητα αποτρίχωσης (1 ουγγ. χαλκού) IPC-TM 650 2.4.8 Λιβρά/γραμμική ίντσα > 10.0 Α/χμ >1.8
Ηλεκτρική διάσπαση IPC-TM 650 2.5.6 kV 41 kV 41
Αντίσταση όγκου IPC-TM 650 2.5.17.1 Mohm/cm 1.26 x 109 Mohm/cm 1.26 x 109
Αντίσταση επιφάνειας IPC-TM 650 2.5.17.1 Μωμ. 1.46 x 108 Μωμ. 1.46 x 108
Αντίσταση τόξου IPC TM 650 2.5.1 δευτερόλεπτα > 180 δευτερόλεπτα > 180
Δυνατότητα κάμψης κατά μήκος ΑΣTM D 790 σπι > 22,000 Α/χμ2 >152
Δυνατότητα κάμψης κατά πλάτος ΑΣTM D 790 σπι >18,000 Α/χμ2 >124
Θερμική αγωγιμότητα ΑΣTM F 433 W/m/K 0.24 W/m/K 0.24
Δυνατότητα τράβηξης κατά μήκος ΑΣTM D 638 σπι 27,000 Α/χμ2 187
Δυνατότητα τέντωσης στα διατομή ΑΣTM D 638 σπι 21,000 Α/χμ2 145
Διαστασιακή σταθερότητα σε μήκος IPC-TM 650 2.4.39 σε/σε 0.00004 mm/mm 0.00004
Διαστασιακή σταθερότητα IPC-TM 650 2.4.39 σε/σε -Ούτε ένα.0001 mm/mm -Ούτε ένα.0001
x-y CTE ASTM D 3386 (TMA) ppm/°C 19-24 ppm/°C 19-24
z CTE ASTM D 3386 (TMA) ppm/°C 64 ppm/°C 64
Πυροδοσία UL-94   V-0   V-0
Σκληρότητα Κλίμακα Rockwell M   34   34



Το RF-35 PCB είναι ένα 2στρώμα άκαμπτο PCB με στρώματα χαλκού πάχους 35 μm. Ο πυρήνας του RF-35 έχει πάχος 10mil (0,254 mm).με ανοχή +/- 0Υποστηρίζει ένα ελάχιστο ίχνος / χώρο 4/4 mils και ένα ελάχιστο μέγεθος τρύπας 0,4 mm. Το πάχος της τελικής σανίδας είναι 0,3 mm, με εξωτερικά στρώματα βαρύτητας χαλκού 1 oz (1,4 mils).Το πάχος της επικάλυψης μέσω είναι 25 μmΗ επιφάνεια είναι από χρυσό βύθισης. Η επάνω μεταξοειδής οθόνη είναι μαύρη, ενώ δεν υπάρχει μεταξοειδής οθόνη στο κάτω μέρος.Κάθε PCB υποβάλλεται σε ηλεκτρική δοκιμή 100% πριν από την αποστολή, διασφαλίζοντας την ποιότητα και την αξιοπιστία.



Οι στατιστικές του RF-35 PCB δείχνουν την ευελιξία του. Υποστηρίζει 18 εξαρτήματα και προσφέρει συνολικά 26 pads, συμπεριλαμβανομένων 19 pads through-hole, 7 pads SMT και 0 pads SMT.Το PCB διαθέτει 11 διαδρόμους και 2 δίχτυα.



Υλικό PCB: Κεραμική υαλοπλαστική από PTFE
Ονομασία: RF-35
Διορθωτική σταθερά: 3.5
Παράγοντας διάσπασης 0.0018
Αριθμός στρωμάτων: Διπλό στρώμα, πολυστρώμα, υβριδικό PCB
Βάρος χαλκού: 0.5oz (17 μm), 1oz (35 μm), 2oz (70 μm)
Δυνατότητα εκτόξευσης: 10mil (0.254mm), 20mil (0.508mm), 30mil (0.762mm), 60mil (1.524mm)
Μέγεθος PCB: ≤ 400 mm × 500 mm
Μάσκα συγκόλλησης: Πράσινο, μαύρο, μπλε, κίτρινο, κόκκινο κλπ.
Εκτέλεση επιφάνειας: Χάλκινο χαλκό, HASL, ENIG, ασήμι Immersion, κασσίτερο Immersoin, OSP κλπ.



10mil RF-35 Immersion Gold PCB 2 στρώματα Σκληρό κύκλωμα Μαύρο μεταξοειδές 0



Το έργο τέχνης που παρέχεται για το RF-35 είναι σε μορφή Gerber RS-274-X, που πληροί τα πρότυπα της βιομηχανίας.Τα PCB RF-35 είναι διαθέσιμα σε όλο τον κόσμο, καλύπτοντας τις διαφορετικές ανάγκες των εφαρμογών.



Το RF-35 βρίσκεται σε ευρεία εφαρμογή σε διάφορες βιομηχανίες.



Ανακαλύψτε τις ανώτερες επιδόσεις και την προσιτότητα του RF-35, του τέλειου συντρόφου για τα εμπορικά σας μικροκυμάτων και έργα RF.Αναζητήστε αξιόπιστα αποτελέσματα και απελευθερώστε τη δημιουργικότητά σας με τα PCB RF-35.
