Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
| Υλικό: | RO4350B | Μέγεθος PCB: | 530,18 mm x 76,04 mm = 1PCS, +/- 0,15 mm |
|---|---|---|---|
| Βάρος χαλκού: | Εξωτερικά στρώματα 1 ουγκιά (1,4 ml) | Τελεία επιφάνειας: | Ασημί εμβάπτισης |
| Αριθμός στρωμάτων: | 2-στρώμα | Δάχος PCB: | 30 εκατ. |
| Επισημαίνω: | 30mil Πλημμυρισμός ασημένια κυκλώματα PCB,RO4350B PCB,Βύθιση Ασημένιο διπλάσιο PCB |
||

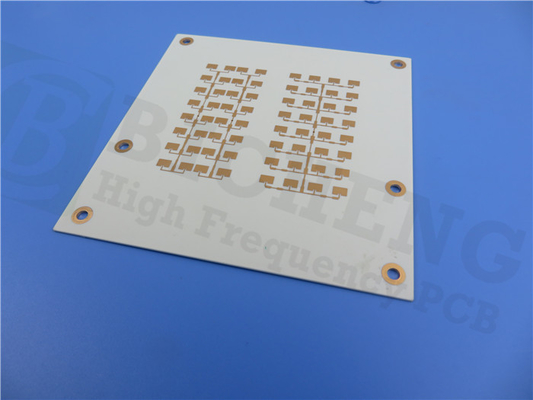

Παρουσιάζουμε το νέο μας PCB που διαθέτει το υλικό RO4350B, μια πρωτοποριακή λύση για σχεδιασμό κυκλωμάτων υψηλών επιδόσεων.Με τις εξαιρετικές ηλεκτρικές του ιδιότητες και την οικονομικά αποδοτική διαδικασία κατασκευής, αυτό το PCB είναι μια ιδανική επιλογή για ένα ευρύ φάσμα εφαρμογών.
Τα λαμινάτα RO4350B αποτελούνται από υδρογονανθράκη/κεραμική ενισχυμένη με υαλοπλαστική,προσφέροντας ηλεκτρικές επιδόσεις παρόμοιες με αυτές των υλικών PTFE/υφασμένου γυαλιού και τα πλεονεκτήματα κατασκευαστικότητας των υλικών επόξειδος/γυαλιούΑυτά τα στρώματα εξασφαλίζουν αυστηρό έλεγχο της διηλεκτρικής σταθεράς (Dk) διατηρώντας χαμηλές απώλειες, χρησιμοποιώντας ταυτόχρονα τις ίδιες μεθόδους επεξεργασίας με τα τυποποιημένα στρώματα επωξίας / γυαλιού.Σε σύγκριση με τα συμβατικά στρώματα μικροκυμάτων, τα λαμινάτα RO4350B είναι διαθέσιμα σε ένα κλάσμα του κόστους και δεν απαιτούν ειδικές επεξεργασίες διατρημάτων ή διαδικασίες χειρισμού όπως τα υλικά με βάση το PTFE.,καθιστώντας τα κατάλληλα για ενεργές συσκευές και υψηλής ισχύος ραδιοσυχνότητες.
Ένα από τα βασικά πλεονεκτήματα του υλικού RO4350B είναι ο θερμικός συντελεστής διαστολής (CTE), ο οποίος ταιριάζει πολύ με αυτόν του χαλκού.καθιστώντας την εξαιρετική επιλογή για κατασκευές μικτών διηλεκτρικών πολυεπίπεδων (MLB)Η χαμηλή CTE του άξονα Z των λαμινισμένων RO4350B εξασφαλίζει αξιόπιστη ποιότητα διάτρησης, ακόμη και σε σοβαρές εφαρμογές θερμικού σοκ.το υλικό έχει υψηλή θερμοκρασία μετάβασης του γυαλιού (Tg) άνω των 280°C (536°F), διασφαλίζοντας ότι τα χαρακτηριστικά διεύρυνσης παραμένουν σταθερά σε ολόκληρο το εύρος θερμοκρασίας επεξεργασίας κυκλώματος.
Βασικά χαρακτηριστικά:
- Δηλεκτρική σταθερά (Dk): 3,48 +/- 0,05 σε 10GHz/23°C
- Συντελεστής διάσπασης: 0,0037 σε 10GHz/23°C
- Θερμική αγωγιμότητα: 0,69 W/m/°K
- Στον άξονα X CTE: 10 ppm/°C, στον άξονα Y CTE: 12 ppm/°C, στον άξονα Z CTE: 32 ppm/°C
- Υψηλή τιμή Tg: > 280°C
- Χαμηλή απορρόφηση νερού: 0,06%
| RO4350B Τυπική αξία | |||||
| Ιδιοκτησία | RO4350B | Κατεύθυνση | Μονάδες | Υπόθεση | Μέθοδος δοκιμής |
| Η διηλεκτρική σταθερά,εΠρόοδος | 3.48±0.05 | Z | 10 GHz/23°C | IPC-TM-650 2.5.5.5 Σφραγισμένη λωρίδα | |
| Η διηλεκτρική σταθερά,εΣχεδιασμός | 3.66 | Z | 8 έως 40 GHz | Μέθοδος διαφορικού μήκους φάσης | |
| Παράγοντας διάσπασης | 0.0037 0.0031 |
Z | 10 GHz/23°C 2.5 GHz/23°C |
IPC-TM-650 2.5.5.5 | |
| Θερμικός συντελεστής ε | +50 | Z | ppm/°C | -50°C έως 150°C | IPC-TM-650 2.5.5.5 |
| Αντίσταση όγκου | 1.2 x 1010 | MΩ.cm | ΚΟΝΤ Α | IPC-TM-650 2.5.17.1 | |
| Αντίσταση επιφάνειας | 5.7 x109 | MΩ | ΚΟΝΤ Α | IPC-TM-650 2.5.17.1 | |
| Ηλεκτρική ισχύς | 31.2(780) | Z | Kv/mm(v/mil) | 0.51mm ((0.020") | IPC-TM-650 2.5.6.2 |
| Μοντέλο τράβηξης | 16,767(2,432) 14,153 ((2,053) |
X Y |
MPa (ksi) | NT1 χημικό | ΑΣTM D 638 |
| Δυνατότητα τράβηξης | 203(29.5) 130(18.9) |
X Y |
MPa (ksi) | NT1 χημικό | ΑΣTM D 638 |
| Δύναμη κάμψης | 255 (37) |
MPa (kpsi) |
IPC-TM-650 2.4.4 | ||
| Διαμετρική σταθερότητα | < 0.5 | X,Y | χιλιοστά (mil/inch) |
μετά την έκταση etch+E2/150°C | IPC-TM-650 2.4.39Α |
| Συντελεστής θερμικής διαστολής | 10 12 32 |
X Y Z |
ppm/°C | -55°C έως 288°C | IPC-TM-650 2.4.41 |
| Tg | > 280 | °C TMA | Α | IPC-TM-650 2.4.24.3 | |
| Td | 390 | °C TGA | ΑΣTM D 3850 | ||
| Θερμική αγωγιμότητα | 0.69 | W/M/oK | 80°C | ΑΣTM C518 | |
| Απορρόφηση υγρασίας | 0.06 | % | 48 ώρες βύθιση 0.060" θερμοκρασία δείγματος 50°C |
ΑΣTM D 570 | |
| Σφιχτότητα | 1.86 | gm/cm3 | 23°C | ΑΣTM D 792 | |
| Δυνατότητα της φλούδας χαλκού | 0.88 (5.0) |
Α/χμ (πλήρης) |
Μετά τη συγκόλληση, πλένετε 1 ουγκιά. Φόλιο EDC |
IPC-TM-650 2.4.8 | |
| Πυροδοσία | (3) V-0 | UL 94 | |||
| Συμβατό με διαδικασία χωρίς μόλυβδο | - Ναι, ναι. | ||||
Το PCB είναι βελτιστοποιημένο για την απόδοση και την αξιοπιστία, καθιστώντας το εξαιρετική επιλογή για διάφορες εφαρμογές.και Copper Layer 2.Το στρώμα χαλκού 1 έχει πάχος 35 μm, παρέχοντας έναν στερεό και ανθεκτικό αγωγό για αποτελεσματική μετάδοση σήματος.Στον πυρήνα του PCB μας βρίσκεται το υλικό Rogers RO4350B με πάχος 0.762 mm (30 mil)Η συμπλήρωση της συσσώρευσης είναι το στρώμα χαλκού 2, το οποίο έχει πάχος 20 μm.προσφέροντας πρόσθετες επιλογές διαδρομής και παρέχοντας ένα στερεό επίπεδο εδάφους για βελτιωμένη ακεραιότητα σήματος και ηλεκτρομαγνητική συμβατότητα.
Λεπτομέρειες κατασκευής PCB:
- Διάμετροι του πίνακα: 53,18 mm x 76,04 mm (1 PCS), +/- 0,15 mm
- Ελάχιστο ίχνος / χώρος: 4/4 mils
- Ελάχιστο μέγεθος τρύπας: 0,35mm
- Δεν υπάρχουν τυφλοί οδοί.
- Τελειωμένη πλάκα Δάχος: 0,8 mm
- Τελειωμένο βάρος χαλκού: 1 ουγκιά (1,4 ml) εξωτερικά στρώματα
- Δυνατότητα επένδυσης: 20 μm
- Επιφανειακή επιφάνεια: ασημένιο βύθιση
- Πάνω από το Silkscreen: Όχι
- Πιο κάτω σε μεταξόνιο: όχι.
- Πάνω μάσκα συγκόλλησης: Όχι
- Πίσω μάσκα συγκόλλησης: Όχι
- 100% ηλεκτρική δοκιμή πριν από την αποστολή
Στατιστικές PCB:
- Συστατικά: 12
- Συνολικά Pads: 65
- Μέσα από τις τρύπες: 33
- Πάνω SMT Pads: 32
- Βόρεια SMT Pads: 0
- Βιάς: 31.
- Δίκτυα: 3
Εικόνες που παρέχονται:Gerber RS-274-X
Πρότυπο ποιότητας:Διάταξη IPC-2
Διαθεσιμότητα:Αυτό το PCB είναι διαθέσιμο για αποστολή σε όλο τον κόσμο, εξασφαλίζοντας εύκολη πρόσβαση σε αυτή την υψηλής ποιότητας λύση.
Τυπικές εφαρμογές:
- Αντενές κυτταρικών σταθμών και ενισχυτές ισχύος
- Ετικέτες αναγνώρισης RF
- Ράδαρα και αισθητήρες αυτοκινήτων
- LNB είναι για άμεση μετάδοση δορυφόρων
Με τις εξαιρετικές ηλεκτρικές του ιδιότητες, την οικονομική του απόδοση και τη συμβατότητα με διάφορες εφαρμογές, το PCB RO4350B μας είναι μια αξιόπιστη επιλογή για σχεδιασμό κυκλωμάτων υψηλής απόδοσης.Απολαύστε τα οφέλη αυτού του προηγμένου υλικού και ανυψώστε τα ηλεκτρονικά σας έργα σε νέα ύψη.
