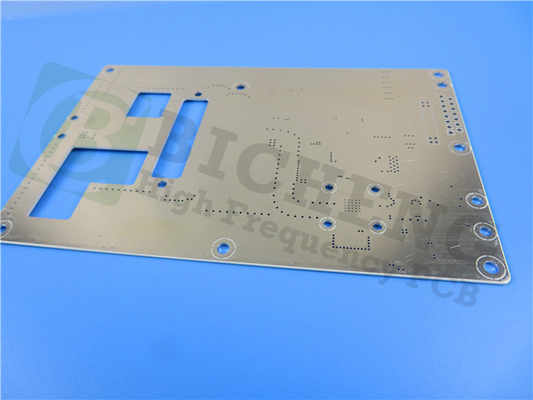

Διπλό πλευρικό RO4533 PCB 30mil με βύθιση Ασημένιο υψηλής απόδοσης κύκλωμα

Παρουσιάζουμε το νέο μας PCB που διαθέτει το υλικό RO4533, μια προηγμένη λύση σχεδιασμένη ειδικά για εφαρμογές μικροστριπτών κεραμικών.Το υδρογονανθράκιο με βάση το υαλοπίνακα προσφέρει εξαιρετικές επιδόσεις, ελεγχόμενη διηλεκτρική σταθερά, χαμηλή απώλεια και εξαιρετική παθητική ανταπόκριση διατροπής.

Τα λαμινάνια RO4533 είναι πλήρως συμβατά με την συμβατική επεξεργασία FR-4 και την επεξεργασία με συγκόλληση χωρίς μόλυβδο σε υψηλές θερμοκρασίες,για την εξάλειψη της ανάγκης ειδικών επεξεργασιών που απαιτούνται από τα παραδοσιακά πλαστικά υλικά με βάση το PTFEΑυτό το καθιστά μια οικονομικά αποδοτική εναλλακτική λύση στις τεχνολογίες κεραίας PTFE, επιτρέποντας παράλληλα στους σχεδιαστές να βελτιστοποιήσουν τόσο την τιμή όσο και την απόδοση.Τα λαμινάτα RO4533 είναι διαθέσιμα σε επιλογή χωρίς αλογόνες, που πληρούν αυστηρά περιβαλλοντικά πρότυπα.

Τα συστήματα ρητίνης των διαλεκτικών υλικών RO4533 έχουν σχεδιαστεί προσεκτικά για να παρέχουν ιδανικές επιδόσεις κεραίας.Οι συντελεστές θερμικής διαστολής (CTEs) στις κατευθύνσεις X και Y ταιριάζουν πολύ με εκείνους του χαλκού, μειώνοντας την ένταση στην κεραία της πλακέτας κυκλώματος εκτύπωσης.που έχει ως αποτέλεσμα χαμηλή CTE στον άξονα z και εξαιρετική αξιοπιστία της επιχρισμένης διάτρησης.

Βασικά χαρακτηριστικά:

Διορθωτικές μονάδες για την παραγωγή ηλεκτρικής ενέργειας
Παράγοντας διάσπασης: 0,0025 στα 10GHz
Δοκιμαστικό υλικό για την παραγωγή υλικών για την παραγωγή υλικών για την παραγωγή υλικών για την παραγωγή υλικών για την παραγωγή υλικών για την παραγωγή υλικών για την παραγωγή υλικών για την παραγωγή υλικών για την παραγωγή υλικών για την παραγωγή υλικών για την παραγωγή υλικών για την παραγωγή υλικών για την παραγωγή υλικών για την παραγωγή υλικών για την παραγωγή υλικών για την παραγωγή υλικών για την παραγωγή υλικών για την παραγωγή υλικών για την παραγωγή υλικών για την παραγωγή υλικών για την παραγωγή υλικών για την παραγωγή υλικών για την παραγωγή υλικών για την παραγωγή υλικών για την παραγωγή υλικών για την παραγωγή υλικών για την παραγωγή υλικών για την παραγωγή υλικών για την παραγωγή υλικών για την παραγωγή υλικών για την παραγωγή υλικών για την παραγωγή υλικών για την παραγωγή υλικών για την παραγωγή υλικών για την παραγωγή υλικών για την
Tg > 280°C
Χαμηλή απορρόφηση υγρασίας: 0,02%
Θερμική αγωγιμότητα: 0,6 W/mk


Πλεονεκτήματα

Χαμηλή απώλεια, χαμηλή Dk και χαμηλή παθητική διαμόρφωση (PIM) για ένα ευρύ φάσμα εφαρμογών
Συστήματα θερμοστεγούς ρητίνης συμβατά με τις τυποποιημένες διαδικασίες κατασκευής PCB
Εξαιρετική σταθερότητα των διαστάσεων, επιτρέποντας μεγαλύτερη απόδοση σε μεγαλύτερα μεγέθη πάνελ
Ενιαίες μηχανικές ιδιότητες για τη διατήρηση της μηχανικής μορφής κατά τη μετακίνηση
Υψηλή θερμική αγωγιμότητα για βελτιωμένο χειρισμό της ισχύος

Η συσσώρευση PCB αποτελείται από το Copper Layer 1, το Rogers RO4533 Core και το Copper Layer 2. Το Copper Layer 1 έχει πάχος 35 μm, εξασφαλίζοντας αποτελεσματική μετάδοση σήματος και ισχυρή αγωγιμότητα.Ο πυρήνας αυτού του PCB αποτελείται από υλικό Rogers RO4533Αυτό το προηγμένο υλικό προσφέρει εξαιρετικές επιδόσεις, ελεγχόμενη διηλεκτρική σταθερά και χαμηλή απώλεια, καθιστώντας το ιδανικό για ένα ευρύ φάσμα εφαρμογών.Ολοκληρώνει την συσσώρευση είναι το στρώμα χαλκού 2, επίσης με πάχος 35 μm, παρέχοντας πρόσθετες επιλογές δρομολόγησης και ένα στερεό επίπεδο εδάφους για βελτιωμένη ακεραιότητα σήματος και ηλεκτρομαγνητική συμβατότητα.

Προχωρώντας στις λεπτομέρειες κατασκευής PCB, οι διαστάσεις της πλακέτας είναι 85,89 mm x 161,45 mm (1PCS), προσφέροντας ένα συμπαγές και ευπροσάρμοστο παράγοντα μορφής για διάφορες εφαρμογές.Το ελάχιστο ίχνος / χώρος είναι 4/6 milsΗ ελάχιστη μέγεθος τρύπας είναι 0,3 mm, επιτρέποντας τη φιλοξενία διαφόρων εξαρτημάτων και συνδέσεων.Η επιφάνεια δεν περιλαμβάνει τυφλούς διαδρόμους, απλοποιώντας τη διαδικασία παραγωγής.

Το πάχος της τελικής πλάκας είναι 0,8 mm, επιτυγχάνοντας μια ισορροπία μεταξύ αντοχής και περιορισμών χώρου.παρέχοντας επαρκή αγωγιμότητα και δομική υποστήριξηΤο πάχος της επικάλυψης μέσω είναι 20 μm, εξασφαλίζοντας αξιόπιστες ηλεκτρικές συνδέσεις σε όλο το PCB.

Για την επιφάνεια, το PCB χρησιμοποιεί ασήμι βύθισης, το οποίο προσφέρει εξαιρετική συγκόλληση και επίπεδη επιφάνεια για την τοποθέτηση των εξαρτημάτων.παρέχοντας σαφή επισήμανση και ταυτοποίηση των εξαρτημάτωνΗ κατώτερη μεμβράνη δεν υπάρχει σε αυτή τη διαμόρφωση. Η ανώτερη μάσκα συγκόλλησης είναι πράσινη, προσφέροντας προστασία από την γέφυρα συγκόλλησης και εξασφαλίζοντας τον σωστό σχηματισμό της σύνδεσης συγκόλλησης.Η κάτω μάσκα συγκόλλησης δεν εφαρμόζεται σε αυτή την περίπτωση.

Για να εξασφαλιστεί η ποιότητα και η αξιοπιστία, κάθε PCB υποβάλλεται σε ηλεκτρική δοκιμή 100% πριν από την αποστολή, εξασφαλίζοντας ότι όλες οι συνδέσεις και κύκλοι πληρούν τις απαιτούμενες προδιαγραφές.

Από την άποψη των στατιστικών PCB, η πλακέτα αυτή αποτελείται από 57 συστατικά και έχει συνολικά 137 pads.Οι κάτω επιφάνειες δεν είναι διαθέσιμες σε αυτή τη διαμόρφωσηΤο PCB διαθέτει 102 διαδρόμους, που διευκολύνουν τη διασύνδεση μεταξύ διαφορετικών στρωμάτων και εξαρτημάτων.

Εικόνες που παρέχονται:Gerber RS-274-X

Πρότυπο ποιότητας:Διάταξη IPC-2

Διαθεσιμότητα:Αυτό το PCB είναι διαθέσιμο για αποστολή σε όλο τον κόσμο, εξασφαλίζοντας εύκολη πρόσβαση σε αυτή την υψηλής ποιότητας λύση.

Τυπικές εφαρμογές:

Άντενες σταθμών βάσης κυτταρικής υποδομής
Δίκτυα κεραίας WiMAX

Απολαύστε τις εξαιρετικές επιδόσεις και την αξιοπιστία αυτού του PCB RO4533, σχεδιασμένου για να ανταποκρίνεται στις απαιτητικές απαιτήσεις των κεραμίδων μικρο-στριπτικής υποδομής.Ανυψώστε τα σχέδια των κερατών σας με αυτό το προηγμένο υλικό και ξεκλειδώστε νέες δυνατότητες για τα συστήματα ασύρματης επικοινωνίας σας.
