Ελαστικό PCB Polyimide χωρίς κόλλημα 0,13 mm με κίτρινη επικάλυψη

Ελαστικό PCB Polyimide χωρίς κόλλημα 0,13 mm με κίτρινη επικάλυψη

MOQ: 1pcs
τιμή: USD9.99-99.99/PCS
Τυπική συσκευασία: Σώμα σακούλες+Κάρτονες
Περίοδος παράδοσης: 8-9 εργάσιμες ημέρες
Μέθοδος πληρωμής: Τ/Τ
Ικανότητα εφοδιασμού: 5000 PCS ανά μήνα
Λεπτομέρειες
Τόπος καταγωγής
Κίνα
Μάρκα
Bicheng
Πιστοποίηση
UL, ISO9001, IATF16949
Υλικό:
Πολυαμίδιο πυρήνα SF201- 0,025 mm
Μέγεθος PCB:
200 mm x 150 mm = 15PCS, +/- 0,15 mm
Βάρος χαλκού:
Εξωτερικά στρώματα 1 ουγκιά (1,4 ml)
Τελεία επιφάνειας:
Χρυσός βύθισης
Αριθμός στρωμάτων:
Μονόπλευρη
Μοντέλο:
0,13 χλστ
Επισημαίνω:

Ελαστικό PCB πολυαμιδίου χωρίς κόλλημα

,

0.13mm Ευέλικτο PCB

,

Κίτρινο Ελαστικό PCB

Περιγραφή προϊόντος

Παρουσιάζουμε το νέο μας PCB κατασκευασμένο με SF201 - Single Side Adhesiveless Flexible Copper Clad Laminate.διασφάλιση εξαιρετικών επιδόσεων και αντοχήςΜε διηλεκτρική σταθερά (Dk) 3,51 σε 10 GHz/23°C και συντελεστή διάσπασης 0,0059 στην ίδια συχνότητα και θερμοκρασία,Αυτό το PCB εγγυάται αξιόπιστη μετάδοση σήματος και ελάχιστη απώλεια σήματος.



Βασικά οφέλη:

Εξαιρετική αξιοπιστία συγκόλλησης, σταθερότητα διαστάσεων και χημική αντοχή.
Εξαιρετική ευελιξία και ηλεκτρικές ιδιότητες.
Χωρίς αλογόνες και συμμορφώνεται με την οδηγία RoHS της ΕΕ.
Επιλογές για φύλλο χαλκού RA και αντίστροφα επεξεργασμένο φύλλο.
Διαφορετικές επιλογές βάρους χαλκού: 12μm, 18μm, 35μm, 70μm.
Διαθέσιμες επιλογές πάχους πολυαιμιδίου: 12,5μm, 20μm, 25μm.
Είναι συμβατό με την οδηγία RoHS της ΕΕ, απαλλαγμένο από Pb, Hg, Cd, Cr6+, PBB, PBDE, και πολλά άλλα.



Στάκ-απ FPC:
Το SF201 είναι ένα μονόστρωμα ευέλικτο PCB με την ακόλουθη συσσώρευση:

Διάταξη χαλκού: 35 μm
Πολυαμίδιο πυρήνα SF201: 0,025 mm

Πληροφορίες κατασκευής FPC:

Διάμετρος πίνακα: 200 mm x 150 mm (15PCS), με ανοχή +/- 0,15 mm.
Ελάχιστο ίχνος / χώρος: 4/4 mils.
Ελάχιστο μέγεθος τρύπας: 0,3 mm.
Χωρίς τυφλές οδούς.
Τελειωμένο πάχος πλάκας: 0,13 mm.
Τελειωμένο βάρος χαλκού: 1 ουγκιά (1,4 ml) στα εξωτερικά στρώματα.
Επιφανειακό φινίρισμα: Χρυσός βύθισης.
Πάνω από το Silkscreen: λευκό.
Κάτω από το Silkscreen: κανένα.
Κορυφαία μάσκα: Κίτρινη κάλυψη.
Μασκα Φυλακτικής: Κίτρινη Εμφάνιση.
100% ηλεκτρική δοκιμή: Κάθε PCB υποβάλλεται σε ολοκληρωμένη ηλεκτρική δοκιμή πριν από την αποστολή.

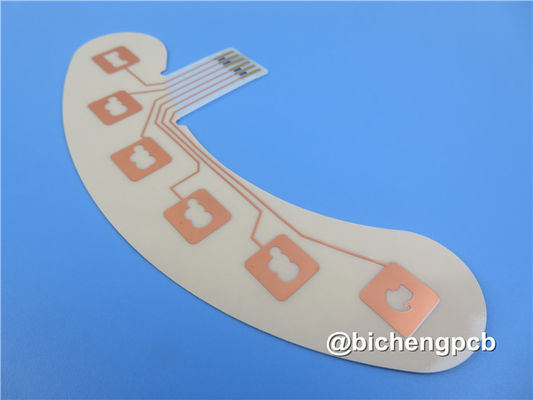

Ελαστικό PCB Polyimide χωρίς κόλλημα 0,13 mm με κίτρινη επικάλυψη 0



Αυτό το ευέλικτο PCB αποτελείται από 17 συστατικά και έχει συνολικά 23 πλακίδια.Η επάνω πλευρά του PCB διαθέτει 23 πλακίδια τεχνολογίας επιφανειακής τοποθέτησης (SMT)Το PCB έχει ένα δίκτυο, που υποδηλώνει μια ενιαία ηλεκτρική σύνδεση ή διαδρομή σήματος.Τα στατιστικά στοιχεία αυτά παρέχουν μια συνοπτική επισκόπηση των βασικών χαρακτηριστικών και της διάταξης του ευέλικτου PCB SF201.



Τέχνη και πρότυπα:
Αυτό το ευέλικτο PCB δέχεται αρχεία σχεδίων Gerber RS-274-X και συμμορφώνεται με το πρότυπο IPC-Class-2, εξασφαλίζοντας υψηλής ποιότητας κατασκευή και απόδοση.Παροχή προσβασιμότητας στους πελάτες σε παγκόσμιο επίπεδο.



Τυπικές εφαρμογές:

Το SF201 είναι κατάλληλο για ένα ευρύ φάσμα εφαρμογών, μεταξύ των οποίων:

Υπολογιστές.
-Τα κινητά τηλέφωνα.
Ψηφιακές κάμερες.
Βίντεο.
Οθόνες επίπεδου πίνακα.
Μηχανήματα και όργανα.
Ηλεκτρονικά αυτοκινήτων.



Είτε χρειάζεστε ένα ευέλικτο PCB για καταναλωτικά ηλεκτρονικά ή αυτοκινητοβιομηχανικές εφαρμογές,το SF201 παρέχει εξαιρετικές επιδόσεις και πληροί αυστηρά πρότυπα ποιότητας.
