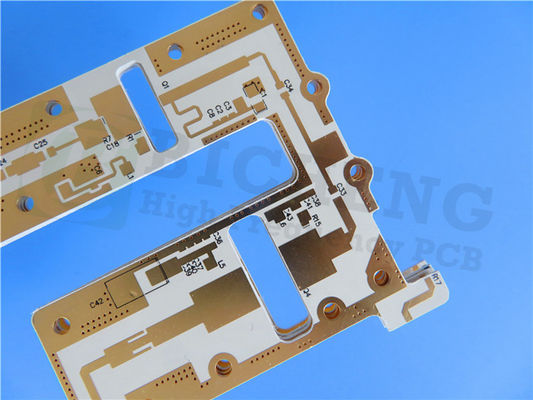

30mil DiClad 527 PCB 2 στρώσεις βύθιση Ασημένιο λευκό μεταξοειδές

Παρουσιάζουμε το DiClad 527 PCB, ένα προϊόν που απεστάλη πρόσφατα που χρησιμοποιεί ελάσματα Rogers DiClad 527.Αυτά τα ελάσματα είναι σύνθετα υλικά υφασμένα ενισχυμένα με υαλοβάμβακα, βασισμένα σε PTFE, ειδικά σχεδιασμένα για χρήση ως υποστρώματα πλακέτας τυπωμένου κυκλώματος.Το DiClad 527 προσφέρει υψηλότερη αναλογία ενίσχυσης από υαλοβάμβακα προς περιεχόμενο PTFE, με αποτέλεσμα μια σειρά βελτιωμένων χαρακτηριστικών.

Χαρακτηριστικά:

Εύρος διηλεκτρικής σταθεράς (Dk): 2,4 έως 2,6 στα 10 GHz και 1 MHz, 50% RH
Συντελεστής διάχυσης: 0,0017 στα 10 GHz, 0,0010 στα 1 MHz, 50% RH
TcDK (Συντελεστής θερμοκρασίας Dk): -153 ppm/°C, που λειτουργεί από -10°C έως 140°C στα 10 GHz
Χαμηλή απορρόφηση υγρασίας: 0,03%
Συντελεστής θερμικής διαστολής (CTE): Άξονας Χ - 14 ppm/°C, άξονας Υ - 21 ppm/°C, άξονας Z - 173 ppm/°C


Οφέλη:

Εξαιρετικά χαμηλή εφαπτομένη απώλεια
Εξαιρετική σταθερότητα διαστάσεων
Συνεπής απόδοση προϊόντος
Ομοιόμορφες ηλεκτρικές ιδιότητες σε όλη τη συχνότητα
Αξιόπιστη μηχανική απόδοση
Άριστη χημική αντοχή
Σταθερό Dk σε ένα ευρύ φάσμα συχνοτήτων
Χαμηλές απώλειες κυκλώματος σε υψηλές συχνότητες
Ελάχιστη μετατόπιση απόδοσης σε περιβάλλοντα υψηλής υγρασίας

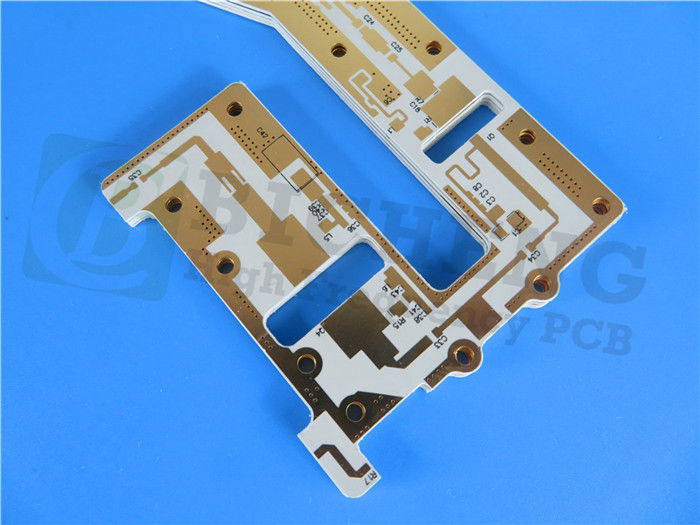

Το DiClad 527 PCB διαθέτει μια άκαμπτη στοίβαξη 2 επιπέδων για στιβαρή κατασκευή.Η πλακέτα αποτελείται από Copper Layer 1, με πάχος 35 μm, ακολουθούμενο από το DiClad 527 Core, με πάχος 0,762 mm (30 mil).Η στοίβαξη ολοκληρώνεται με Copper Layer 2, που ταιριάζει με το ίδιο πάχος 35 μm.Αυτή η διαμόρφωση εξασφαλίζει αξιόπιστη απόδοση και αποτελεσματική μετάδοση σήματος σε όλο το κύκλωμα.

Όσον αφορά τις λεπτομέρειες κατασκευής, το DiClad 527 PCB προσφέρει ακριβείς προδιαγραφές για να καλύψει τις απαιτήσεις σας.Οι διαστάσεις της σανίδας ορίζονται στα 61,71 mm x 64 mm για ένα μόνο κομμάτι, με ανοχή +/- 0,15 mm.Το ελάχιστο ίχνος/χώρος είναι 4/4 mils, επιτρέποντας περίπλοκα σχέδια κυκλωμάτων.Με ελάχιστο μέγεθος οπής 0,4 mm, το PCB φιλοξενεί διάφορους τύπους εξαρτημάτων και διευκολύνει την αποτελεσματική συναρμολόγηση.

Ο σχεδιασμός PCB αποκλείει τις τυφλές διόδους, απλοποιώντας τη διαδικασία κατασκευής.Το πάχος της τελικής σανίδας έχει βελτιστοποιηθεί στα 0,8 mm για ανθεκτικότητα, διατηρώντας παράλληλα μια συμπαγή μορφή.Το βάρος χαλκού ορίζεται σε 1 oz (1,4 mils) για τα εξωτερικά στρώματα, εξασφαλίζοντας αποτελεσματική θερμική διαχείριση και αξιόπιστη αγωγιμότητα.Το πάχος της επιμετάλλωσης είναι 20 μm, ενισχύοντας περαιτέρω τις ηλεκτρικές συνδέσεις.

Για φινίρισμα επιφάνειας, το PCB DiClad 527 χρησιμοποιεί ασήμι εμβάπτισης, παρέχοντας εξαιρετική αγωγιμότητα και αντοχή στη διάβρωση.Η επάνω μεταξοτυπία είναι σε λευκό χρώμα, επιτρέποντας εύκολη αναγνώριση και συναρμολόγηση εξαρτημάτων.Η επάνω μάσκα συγκόλλησης είναι πράσινη, προσφέροντας προστασία και μόνωση για τα ίχνη χαλκού.Η απουσία μεταξοτυπίας και κάτω μάσκας συγκόλλησης απλοποιεί τη διαδικασία κατασκευής διατηρώντας παράλληλα τη λειτουργικότητα.

Για να διασφαλιστεί η υψηλότερη ποιότητα, κάθε PCB DiClad 527 υποβάλλεται σε 100% ηλεκτρικό έλεγχο πριν από την αποστολή.Αυτή η ολοκληρωμένη δοκιμή εγγυάται τη λειτουργικότητα και την αξιοπιστία της πλακέτας, δίνοντάς σας εμπιστοσύνη στην απόδοσή της.

Με 21 εξαρτήματα και συνολικά 83 τακάκια, το PCB προσφέρει ευελιξία για διάφορα ηλεκτρονικά σχέδια.Διαθέτει 57 μαξιλαράκια με τρύπες και 25 κορυφαία μαξιλαράκια SMT, παρέχοντας επιλογές για διαφορετικές τεχνικές τοποθέτησης και συναρμολόγησης εξαρτημάτων.Το PCB περιλαμβάνει 23 vias για αποτελεσματική δρομολόγηση σήματος και συνδεσιμότητα.Με 2 δίχτυα, η πλακέτα επιτρέπει την αποτελεσματική επικοινωνία μεταξύ των εξαρτημάτων.

Η μορφή έργου τέχνης για το DiClad 527 PCB είναι Gerber RS-274-X, ένα ευρέως αποδεκτό πρότυπο στη βιομηχανία.Το PCB πληροί το πρότυπο IPC-Class-2, διασφαλίζοντας αξιόπιστη απόδοση και ποιότητα.Είναι διαθέσιμο για αποστολή σε όλο τον κόσμο, επιτρέποντάς σας να έχετε πρόσβαση σε αυτό το προηγμένο PCB για τα έργα σας, ανεξάρτητα από την τοποθεσία σας.

Τυπικές εφαρμογές:

Δίκτυα τροφοδοσίας ραντάρ
Εμπορικά δίκτυα συστοιχίας φάσης
Κεραίες σταθμών βάσης χαμηλών απωλειών
Συστήματα Καθοδήγησης
Κεραίες Ψηφιακού Ραδιοφώνου
Φίλτρα, ζεύκτες, LNA
