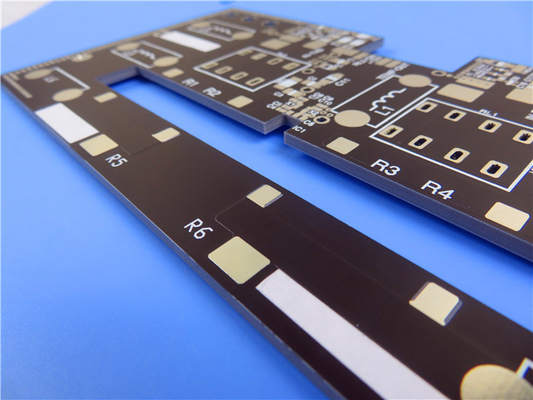

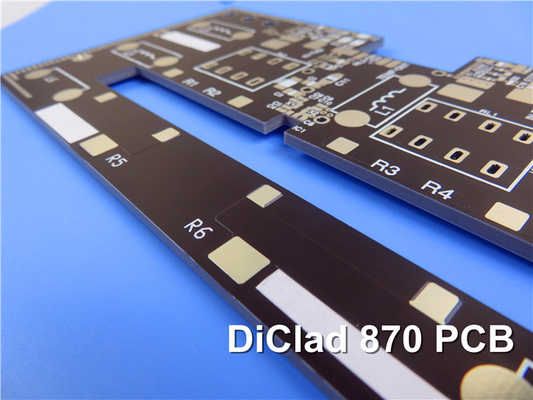

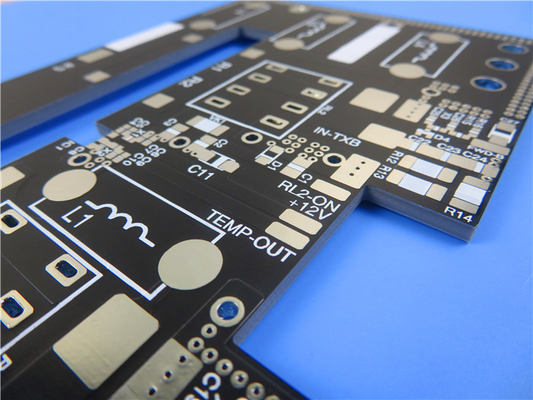

20mil DiClad 870 PCB 1OZ Χαλκό άκαμπτα κυκλώματα

20mil  DiClad 870 PCB 1OZ Copper Rigid Circuits
20mil  DiClad 870 PCB 1OZ Copper Rigid Circuits 20mil  DiClad 870 PCB 1OZ Copper Rigid Circuits 20mil  DiClad 870 PCB 1OZ Copper Rigid Circuits

Μεγάλες Εικόνας :  20mil DiClad 870 PCB 1OZ Χαλκό άκαμπτα κυκλώματα

Λεπτομέρειες:
Τόπος καταγωγής: Κίνα
Μάρκα: Bicheng
Πιστοποίηση: UL, ISO9001, IATF16949
Πληρωμής & Αποστολής Όροι:
Ποσότητα παραγγελίας min: 1pcs
Τιμή: USD9.99-99.99/PCS
Συσκευασία λεπτομέρειες: Σώμα σακούλες+Κάρτονες
Χρόνος παράδοσης: 8-9 εργάσιμες ημέρες
Όροι πληρωμής: Τ/Τ
Δυνατότητα προσφοράς: 5000 PCS ανά μήνα
Λεπτομερής Περιγραφή Προϊόντος
Υλικό: ΝτίΚλαντ 870 Μέγεθος PCB: 66.2mm x 66.2mm = 1PCS, +/- 0.15mm
Βάρος χαλκού: Εξωτερικά στρώματα 1 ουγκιά (1,4 ml) Τελεία επιφάνειας: Ασημί εμβάπτισης
Αριθμός στρωμάτων: 2-στρώμα Μοντέλο: 20 χιλιοστών
Επισημαίνω:

20mil Σκληρά κυκλώματα

,

1OZ Σκληρά κυκλώματα χαλκού

,

DiClad 870 Σκληρά κυκλώματα

Παρουσιάζουμε το DiClad 870 PCB, ένα πρόσφατα παραγόμενο PCB που χρησιμοποιεί το Rogers DiClad 870 laminates.Σύνθετες ύλες με βάση το PTFE, ειδικά σχεδιασμένες για χρήση ως υπόστρωμα πλακών κυκλωμάτωνΜε τη μοναδική τους σύνθεση, τα διχτυωτά DiClad 870 προσφέρουν χαμηλότερη διηλεκτρική σταθερά (Dk) και συντελεστή διάσπασης,που παρέχουν εξαιρετικές επιδόσεις, διατηρώντας παράλληλα παρόμοιο πάχος με άλλα στρώματα της σειράς DiClad.



Βασικά χαρακτηριστικά:
- Διηλεκτρική σταθερά (Dk): 2,33 στα 10 GHz και 1 MHz, 50% RH
- Συντελεστής διάσπασης: 0,0013 στα 10 GHz, 0,0009 στα 1 MHz, 50% RH
- TcDK (συντελεστής θερμοκρασίας Dk): -161 ppm/°C, λειτουργώντας από -10°C έως 140°C σε 10 GHz
- Αντίσταση τόξου: > 180 δευτερόλεπτα
- Χαμηλή απορρόφηση υγρασίας: 0,02%
- Συντελεστής θερμικής διαστολής (CTE): άξονας Χ - 17 ppm/°C, άξονας Y - 29 ppm/°C, άξονας Ζ - 217 ppm/°C
- Δυνατότητα απολέπισης χαλκού: 14 lbs/in, 10s @ 288°C
- Φωτισιμότητα: βαθμός UL 94V0



Πλεονεκτήματα
- Η χαμηλότερη απορρόφηση υγρασίας μεταξύ των σύνθετων υλικών με βάση το PTFE
- Σταθερή Dk σε ευρύ φάσμα συχνοτήτων
- Υποστήριξη για ευρύτερα πλάτη γραμμών, επιτρέποντας μικρότερη απώλεια εισαγωγής



Ιδιοκτησία Ντίκλαντ 870 Υπόθεση Μέθοδος δοκιμής
Ηλεκτρικές ιδιότητες
Η διηλεκτρική σταθερά @ 10 GHz 2.33 C23/50 IPC TM-650 2.5.5.5
Η διηλεκτρική σταθερά @ 1 MHz 2.33 C23/50 IPC TM-650 2.5.5.3
Παράγοντας διάσπασης @ 10 GHz 0.0013 C23/50 IPC TM-650 2.5.5.5
Παράγοντας διάσπασης @ 1 MHz 0.0009 C23/50 IPC TM-650 2.5.5.3
Θερμικός συντελεστής Er (ppm/°C) -161 -10°C έως +140°C IPC TM-650 2.5.5.5
Προσαρμοσμένο
Αντίσταση όγκου (MΩ-cm) 1.5 x 109 C96/35/90 IPC TM-650 2.5.17.1
Αντίσταση επιφάνειας (MΩ) 3.4 x 107 C96/35/90 IPC TM-650 2.5.17.1
Αντίσταση τόξου > 180 D48/50 ΑΣTM D-495
Διάσπαση του διηλεκτρικού ρεύματος (kV) > 45 D48/50 ΑΣTM D-149
Μηχανικές ιδιότητες
Δυνατότητα αποτρίχωσης (lbs.per inch) 14 Μετά από θερμική πίεση IPC TM-650 2.4.8
Μοντέλο τράβηξης (kpsi) 485 (MD), 346 (CD) Α, 23°C ΑΣTM D-638
Δυνατότητα τράβηξης (kpsi) 14.9 (MD), 11.2 (CD) Α, 23°C ΑΣTM D-882
Συμπίεση (kpsi) 327 Α, 23°C ΑΣTM D-695
Μοντέλο κάμψης (kpsi) 437 Α, 23°C ΑΣTM D-790
Θερμικές ιδιότητες
Συντελεστής θερμικής διαστολής (ppm/°C) X Άξονας Y Άξονας Z Άξονας 17 29 217 0°C έως 100°C IPC TM-650 2.4.24 Mettler 3000 Θερμομηχανικός αναλυτής
Θερμική αγωγιμότητα (W/mK) 0.257 100°C ΑΣTM E-1225
Πυρκαγιά UL Ακολουθεί τις απαιτήσεις της UL94-V0 C48/23/50, E24/125 UL 94 Ψηλή εγκαύση IPC TM-650 2.3.10
Φυσικές Ιδιότητες
Σφιχτότητα (g/cm3) 2.26 Α, 23°C Μέθοδος Α ASTM D-792
Απορρόφηση νερού (%) 0.02 Ε1/105 + D24/23 MIL-S-13949H 3.7.7
IPC TM-650 2.6.2.2
Εκπομπή αερίων από την αποσύνθεση Συνολική απώλεια μάζας (%) Συλλεγμένο πτητικό συμπυκνωτέο υλικό (%) Αποκτήστε νερό (%) Ορατός συμπυκνωτής (±) 0.02 0,00 0,01 Όχι 125°C, ≤ 10-6 torr NASA SP-R-0022A Μέγιστο 1,00% Μέγιστο 0,10%



Η πλακέτα αποτελείται από το στρώμα χαλκού 1, με πάχος 35 μm, ακολουθούμενο από τον πυρήνα DiClad 870, μεγέθους 0.508 mm (20mil) σε πάχοςΗ συσσώρευση ολοκληρώνεται με στρώμα χαλκού 2, που ταιριάζει με το ίδιο πάχος 35 μm. Αυτή η διαμόρφωση εξασφαλίζει αξιόπιστη απόδοση και αποτελεσματική μετάδοση σήματος σε όλο το κύκλωμα.



Οι λεπτομέρειες κατασκευής των PCB παρέχουν ακριβείς προδιαγραφές για βέλτιστες επιδόσεις.Το ελάχιστο ίχνος / χώρος είναι 5/4 milsΜε ελάχιστο μέγεθος τρύπας 0,4 mm, το PCB φιλοξενεί διάφορους τύπους συστατικών και διευκολύνει την αποτελεσματική συναρμολόγηση.



Το πάχος της τελικής πλακέτας είναι βελτιστοποιημένο σε 0,6 mm για αντοχή, διατηρώντας παράλληλα έναν συμπαγές συντελεστή μορφής.Το βάρος του χαλκού ορίζεται σε 1 ουγκιά (1Το μέγεθος της επικάλυψης είναι 20 μm, ενισχύοντας περαιτέρω τις ηλεκτρικές συνδέσεις.



Για την επιφάνεια, το PCB χρησιμοποιεί ασήμι βύθισης, παρέχοντας εξαιρετική αγωγιμότητα και αντοχή στη διάβρωση.Η απουσία των επάνω και κάτω μεταξοειδών και των μάσκες συγκόλλησης εξορθολογίζει τη διαδικασία παραγωγής διατηρώντας παράλληλα τη λειτουργικότητα.



Για να εξασφαλιστεί η υψηλότερη ποιότητα, κάθε PCB υποβάλλεται σε ηλεκτρική δοκιμή 100% πριν από την αποστολή.Σας δίνει εμπιστοσύνη στην απόδοσή του..



Υλικό PCB: Υφασμένα υαλοειδή ενισχυμένα πλακίδια PTFE
Ονομασία: Ντίκλαντ 870
Διορθωτική σταθερά: 2.3
Αριθμός στρωμάτων: Μονόπλευρο PCB, Διπλόπλευρο PCB, Πολυστρώμα PCB, Υβριδικό PCB
Δυνατότητα εκτόξευσης 31mil ((0,787mm), 93mil (2.286mm), 125mil (3.175mm)
Βάρος χαλκού: 1 oz (35μm), 2 oz (70μm)
Μέγεθος PCB: ≤ 400 mm × 500 mm
Μάσκα συγκόλλησης: Πράσινο, μαύρο, μπλε, κόκκινο, κίτρινο κλπ.
Εκτέλεση επιφάνειας: Χρυσό βύθισης, HASL, ασήμι βύθισης, κασσίτερο βύθισης, γυμνό χαλκό, OSP, ENEPIG, καθαρό χρυσαφένιο κλπ.



20mil DiClad 870 PCB 1OZ Χαλκό άκαμπτα κυκλώματα 0



Με 16 συστατικά και συνολικά 40 πλακίδια, αυτό το PCB προσφέρει ευελιξία για διάφορα ηλεκτρονικά σχέδια.παρέχοντας επιλογές για διαφορετικές τεχνικές τοποθέτησης και συναρμολόγησης συστατικώνΤο PCB περιλαμβάνει 15 διαδρόμους για αποτελεσματική δρομολόγηση σήματος και συνδεσιμότητα.



Η μορφή σχεδίου για αυτό το PCB είναι Gerber RS-274-X, ένα ευρέως αποδεκτό βιομηχανικό πρότυπο.Είναι διαθέσιμο για αποστολή σε όλο τον κόσμοΑπολαύστε την αξιοπιστία και την ευελιξία του PCB DiClad 870 για τα ηλεκτρονικά σας σχέδια.



Το DiClad 870 PCB είναι κατάλληλο για ένα ευρύ φάσμα εφαρμογών, συμπεριλαμβανομένων των δικτύων τροφοδοσίας ραντάρ, των εμπορικών δικτύων φάσης, των κεραίων σταθμού βάσης χαμηλής απώλειας, των συστημάτων καθοδήγησης, των ψηφιακών κεραίων ραδιοφώνου,και συστατικά όπως φίλτραΧρησιμοποιήστε τις εξαιρετικές επιδόσεις και την αξιοπιστία του PCB DiClad 870 για να απελευθερώσετε το πλήρες δυναμικό των ηλεκτρονικών σχεδίων σας.
