Παρουσιάζουμε το προηγμένο υβριδικό PCB μας, κατασκευασμένο μελετητικά με ένα συνδυασμό από υλικά Rogers RO3003 και Shengyi S1000-2M (UL ANSI: FR-4.0).Αυτό το PCB έχει σχεδιαστεί για να υπερέχει στις εμπορικές εφαρμογές μικροκυμάτων και RF, προσφέροντας εξαιρετικές επιδόσεις και αξιοπιστία σε διάφορες βιομηχανίες, συμπεριλαμβανομένου του αυτοκινητοβιομηχανικού ραντάρ, των προηγμένων συστημάτων υποστήριξης οδηγού (ADAS), της ασύρματης υποδομής 5G και άλλων.

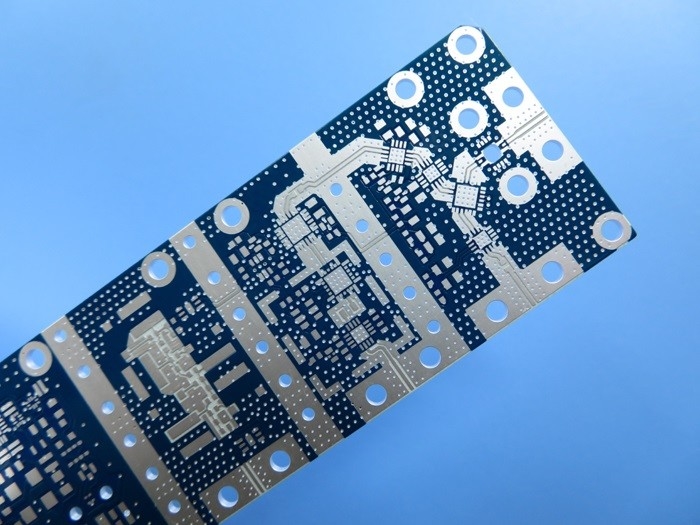

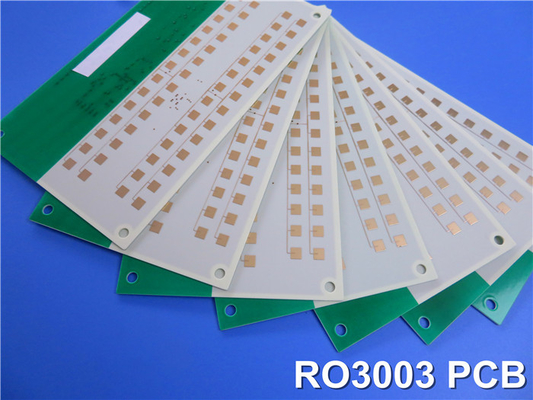

RO3003 Χαρακτηριστικά:
Τα υψηλής συχνότητας στρώματα RO3003 από την Rogers παρέχουν αξιοσημείωτη σταθερότητα της διηλεκτρικής σταθεράς (Dk) σε ένα ευρύ φάσμα θερμοκρασιών και συχνοτήτων,εξάλειψη της τυπικής μεταβολής σταδίου Dk κοντά στην θερμοκρασία δωματίου που παρατηρείται στα υλικά γυαλιού PTFEΤα βασικά χαρακτηριστικά περιλαμβάνουν:
- Σταθερή διηλεκτρική σταθερά: με Dk 3,00 +/-.04, RO3003 εξασφαλίζει συνεπή και αξιόπιστη μετάδοση σήματος.
- Χαμηλός συντελεστής διάσπασης: Ο συντελεστής διάσπασης 0,0010 στα 10 GHz ελαχιστοποιεί την απώλεια σήματος, με αποτέλεσμα εξαιρετικές επιδόσεις.
- Χαμηλή CTE: το RO3003 παρουσιάζει χαμηλούς συντελεστές θερμικής διαστολής (CTE) στους άξονες X, Y και Z, μεγέθους 17, 16 και 25 ppm/°C, αντίστοιχα.
Αυτό εξασφαλίζει εξαιρετικές μηχανικές ιδιότητες και αξιοπιστία στις κατασκευές stripline, πολυεπίπεδων και υβριδικών πλακών.
| Ιδιοκτησία |
RO3003 |
Κατεύθυνση |
Μονάδες |
Υπόθεση |
Μέθοδος δοκιμής |
| Η διηλεκτρική σταθερά,εΠρόοδος |
3.0±0.04 |
Z |
|
10 GHz/23°C |
IPC-TM-650 2.5.5.5 Σφραγισμένη λωρίδα |
| Η διηλεκτρική σταθερά,εΣχεδιασμός |
3 |
Z |
|
8GHz έως 40GHz |
Μέθοδος διαφορικού μήκους φάσης |
| Παράγοντας διάσπασης,tanδ |
0.001 |
Z |
|
10 GHz/23°C |
IPC-TM-650 2.5.5.5 |
| Θερμικός συντελεστής ε |
-3 |
Z |
ppm/°C |
10 GHz -50°C έως 150°C |
IPC-TM-650 2.5.5.5 |
| Διαμετρική σταθερότητα |
0.06
0.07 |
X
Y |
χιλιοστά |
ΚΟΝΤ Α |
IPC-TM-650 2.2.4 |
| Αντίσταση όγκου |
107 |
|
MΩ.cm |
ΚΟΝΤ Α |
IPC 2.5.17.1 |
| Αντίσταση επιφάνειας |
107 |
|
MΩ |
ΚΟΝΤ Α |
IPC 2.5.17.1 |
| Μοντέλο τράβηξης |
930
823 |
X
Y |
MPa |
23°C |
ΑΣTM D 638 |
| Απορρόφηση υγρασίας |
0.04 |
|
% |
D48/50 |
IPC-TM-650 2.6.2.1 |
| Ειδική θερμότητα |
0.9 |
|
j/g/k |
|
Υπολογισμός |
| Θερμική αγωγιμότητα |
0.5 |
|
W/M/K |
50°C |
ΑΣTM D 5470 |
Συντελεστής θερμικής διαστολής
(-55 έως 288°C) |
17
16
25
|
X
Y
Z |
ppm/°C |
23°C/50% RH |
IPC-TM-650 2.4.4.1 |
| Td |
500 |
|
°C TGA |
|
ΑΣTM D 3850 |
| Σφιχτότητα |
2.1 |
|
gm/cm3 |
23°C |
ΑΣTM D 792 |
| Δυνατότητα της φλούδας χαλκού |
12.7 |
|
Επικεφαλής. |
1 ουγκιά, EDC μετά την πλωτότητα της συγκόλλησης |
IPC-TM 2.4.8 |
| Πυροδοσία |
V-0 |
|
|
|
UL 94 |
| Συμβατό με διαδικασία χωρίς μόλυβδο |
- Ναι, ναι. |
|
|
|
|
S1000-2M Χαρακτηριστικά:
Το υλικό S1000-2M (UL ANSI: FR-4.0) από το Shengyi προσφέρει υψηλές ιδιότητες κυκλώματος εποξικού γυαλιού Tg με εξαιρετικές επιδόσεις και κατασκευαστικότητα.
- Υψηλή θερμική αξιοπιστία: Με Tg μεγαλύτερο από 180°C, το S1000-2M μπορεί να αντέξει υψηλές θερμοκρασίες και γρήγορες αλλαγές θερμοκρασίας χωρίς να διακυβεύεται η απόδοση.
- Χαμηλή CTE (άξονας Z): Το υλικό διαθέτει χαμηλό συντελεστή θερμικής διαστολής (CTE) 41 ppm/°C πριν από το Tg, αυξάνοντας τη διαμετρική σταθερότητα και την αξιοπιστία.
- Εξαιρετικές ηλεκτρικές επιδόσεις: Το S1000-2M παρουσιάζει επιτρεπτικότητα 4,6 σε 1 GHz, καθιστώντας το κατάλληλο για εφαρμογές υψηλών πολυεπίπεδων PCB.

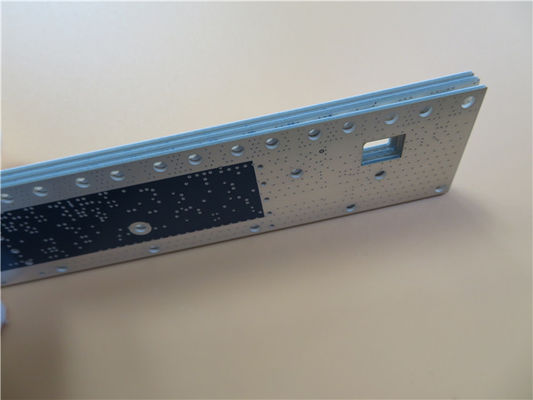

Κατασκευή και προδιαγραφές PCB:
Αυτό το υβριδικό PCB διαθέτει μια αυστηρή κατασκευή 8 στρωμάτων, που έχει σχεδιαστεί προσεκτικά για να ανταποκρίνεται στις απαιτητικές απαιτήσεις.
- Διάμετροι πλακέτων: Οι διαστάσεις των PCB διατηρούνται με ακρίβεια στα 92,5 mm x 130,05 mm (2PCS) με ανοχή +/- 0,15 mm.
- Διάστημα και μέγεθος τρύπας: Το ελάχιστο διάστημα είναι 4/5 mils, επιτρέποντας την ακριβή διαδρομή.
- Διαμόρφωση στοιβακτηρίου: Το στοιβακτηρίου αποτελείται από στρώματα χαλκού, πυρήνα Rogers 3003, στρώματα προετοιμασίας και στρώματα Shengyi S1000-2M FR-4, παρέχοντας βέλτιστη απόδοση και αξιοπιστία.
- πάχος της τελικής πλάκας και βάρος χαλκού: το πάχος της τελικής πλάκας είναι 1,3 mm, εξασφαλίζοντας αντοχή.ενώ τα εξωτερικά στρώματα έχουν βάρος χαλκού 1 ουγκιά (1.4mil), επιτρέποντας αποτελεσματική αγωγιμότητα.
- Επεξεργασία μέσω της επικάλυψης και της επιφάνειας: Το πάχος της επικάλυψης μέσω της επικάλυψης είναι 20 μm, εξασφαλίζοντας αξιόπιστη διασύνδεση.παρέχει εξαιρετική συγκολλητικότητα και αντοχή στη διάβρωση.
- Σιδερένιο και μάσκα συγκόλλησης: Τα άνω και κάτω σιδερένιο είναι λευκά, βελτιώνοντας την ορατότητα των εξαρτημάτων.Η μεμβράνη μεταξιού δεν εφαρμόζεται στις συγκόλλησεις για την αποφυγή παρεμβολών.
- Ηλεκτρικές δοκιμές και έλεγχος αντιστάσεων: Κάθε PCB υποβάλλεται σε ολοκληρωμένη ηλεκτρική δοκιμή 100% για να εξασφαλιστεί η βέλτιστη λειτουργικότητα.Το ανώτερο στρώμα διαθέτει μια γραμμή 7mil με 50 ohm μονό άκρο αντίσταση, ενώ το 9,5mil/10mil track/gap επιτυγχάνει διαφορική αντίσταση 100 ohms.
Ποιότητα, Τέχνη και Διαθεσιμότητα:
Αυτό το PCB υψηλής συχνότητας συμμορφώνεται με τα πρότυπα ποιότητας IPC-Class-2, εξασφαλίζοντας αξιοπιστία και σταθερή απόδοση.επιτρέποντας την απρόσκοπτη ενσωμάτωση στη ροή εργασίας σχεδιασμούΤο προϊόν μας είναι άμεσα διαθέσιμο σε όλο τον κόσμο, παρέχοντας εύκολη πρόσβαση σε σχεδιαστές και κατασκευαστές που αναζητούν λύσεις PCB κορυφαίας κατηγορίας.
Τυπικές εφαρμογές:
Το υβριδικό PCB μας με υλικά RO3003 και S1000-2M είναι ιδανικό για ένα ευρύ φάσμα εφαρμογών, συμπεριλαμβανομένων:
- Αντενές για ασύρματες επικοινωνίες
- Συστήματα ραντάρ αυτοκινήτων
- Δορυφόροι απευθείας μετάδοσης
- Συστήματα κυτταρικών τηλεπικοινωνιών, συμπεριλαμβανομένων των ενισχυτών ισχύος και των κερατών
- Σύνδεσμος δεδομένων σε καλωδιακά συστήματα
Ανοίξτε το πλήρες δυναμικό των εφαρμογών υψηλής συχνότητας με την προηγμένη λύση PCB.και κατασκευαστικότητα επιλέγοντας το υβριδικό PCB μας με υλικά RO3003 και S1000-2MΕίναι ώρα να ανεβάσεις τα σχέδιά σου σε νέα ύψη.
