Υλικό: | RF-35 | Μέγεθος PCB: | 450,9 mm x 30,5 mm = 1PCS, +/- 0,15 mm |
---|---|---|---|
Βάρος χαλκού: | Εξωτερικά στρώματα 1 ουγκιά (1,4 ml) | Τελεία επιφάνειας: | HASL |
Αριθμός στρωμάτων: | 2-στρώμα | Μοντέλο: | 1.6mm |
Επισημαίνω: | Πίνακες ραδιοσυχνοτήτων 60 mil,Ραδιοσυχνότητες RF-35,Διπλής όψης ραδιοσυχνότητες pcb |

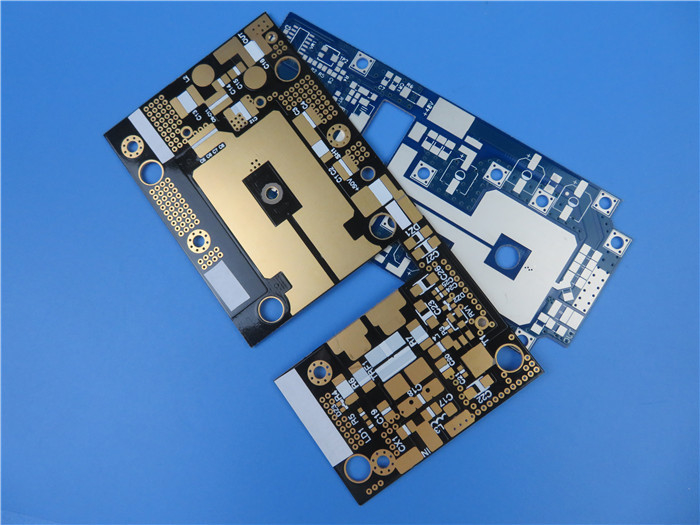

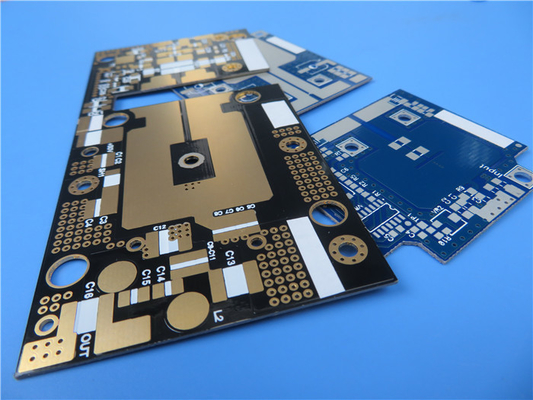

Το RF-35 PCB είναι ένα κορυφαίο οργανικό κεραμικό στρώμα από την οικογένεια ORCER της Taconic, ειδικά σχεδιασμένο για εμπορικές εφαρμογές μικροκυμάτων και ραδιοσυχνοτήτων.Χρησιμοποιώντας υφασμένο γυάλινο ενισχυτικόΤο RF-35 αξιοποιεί την εμπειρία της Taconic στην τεχνολογία κεραμικής γέμισσης και στην επικαλυμμένη υαλοπλαστική PTFE, καθιστώντας το εξαιρετική επιλογή για χαμηλού κόστους, υψηλού όγκου παραγωγή.
Το RF-35 διακρίνεται από την ανώτερη αντοχή του σε φλούδα τόσο για 1/2 ουγγιά όσο και για 1 ουγγιά χαλκού, το οποίο είναι απαραίτητο για καταστάσεις επανεργασίας.Το εξαιρετικά χαμηλό ποσοστό απορρόφησης υγρασίας και ο χαμηλός συντελεστής διάσπασης ελαχιστοποιούν σημαντικά τις αλλαγές φάσης με συχνότητα, εξασφαλίζοντας αξιόπιστη απόδοση.
Βασικά χαρακτηριστικά
Δηλεκτρική σταθερά: 3,5 στα 1,9 GHz, παρέχοντας υψηλή ακεραιότητα σήματος.
Παράγοντας διάσπασης: εξαιρετικά χαμηλός σε 0,0018 στα 1,9 GHz, μειώνοντας την απώλεια ενέργειας.
Δυνατότητα θραύσης: 41 kV, προσφέρει ισχυρή μόνωση.
Συντελεστής θερμικής επέκτασης (CTE): X CTE 19 ppm/°C, Y CTE 24 ppm/°C, Z CTE 64 ppm/°C, εξασφαλίζοντας σταθερότητα σε διάφορες θερμοκρασίες.
Δείκτης εύφλεκτης ικανότητας: UL-94 V0, που υποδεικνύει τη συμμόρφωση με τα πρότυπα ασφάλειας.
Ιδιοκτησία | Μέθοδος δοκιμής | Μονάδα | Αξία | Μονάδα | Αξία |
Η διηλεκτρική σταθερά @ 1,9 GHz | IPC-TM 650 2.5.5 | 3.5 | 3.5 | ||
Παράγοντας διάσπασης @ 1,9 GHz | IPC-TM 650 2.5.5 | 0.0018 | 0.0018 | ||
Απορρόφηση υγρασίας (.060") | IPC-TM 650 2.6.2.1 | % | 0.02 | % | 0.02 |
Δυνατότητα αποτρίχωσης (1/2 ουγκιά χαλκού) | IPC-TM 650 2.4.8 | Λιβρά/γραμμική ίντσα | > 8.0 | Α/χμ | >1.5 |
Δυνατότητα αποτρίχωσης (1 ουγγ. χαλκού) | IPC-TM 650 2.4.8 | Λιβρά/γραμμική ίντσα | > 10.0 | Α/χμ | >1.8 |
Ηλεκτρική διάσπαση | IPC-TM 650 2.5.6 | kV | 41 | kV | 41 |
Αντίσταση όγκου | IPC-TM 650 2.5.17.1 | Mohm/cm | 1.26 x 109 | Mohm/cm | 1.26 x 109 |
Αντίσταση επιφάνειας | IPC-TM 650 2.5.17.1 | Μωμ. | 1.46 x 108 | Μωμ. | 1.46 x 108 |
Αντίσταση τόξου | IPC TM 650 2.5.1 | δευτερόλεπτα | > 180 | δευτερόλεπτα | > 180 |
Δυνατότητα κάμψης κατά μήκος | ΑΣTM D 790 | σπι | > 22,000 | Α/χμ2 | >152 |
Δυνατότητα κάμψης κατά πλάτος | ΑΣTM D 790 | σπι | >18,000 | Α/χμ2 | >124 |
Θερμική αγωγιμότητα | ΑΣTM F 433 | W/m/K | 0.24 | W/m/K | 0.24 |
Δυνατότητα τράβηξης κατά μήκος | ΑΣTM D 638 | σπι | 27,000 | Α/χμ2 | 187 |
Δυνατότητα τέντωσης στα διατομή | ΑΣTM D 638 | σπι | 21,000 | Α/χμ2 | 145 |
Διαστασιακή σταθερότητα σε μήκος | IPC-TM 650 2.4.39 | σε/σε | 0.00004 | mm/mm | 0.00004 |
Διαστασιακή σταθερότητα | IPC-TM 650 2.4.39 | σε/σε | -Ούτε ένα.0001 | mm/mm | -Ούτε ένα.0001 |
x-y CTE | ASTM D 3386 (TMA) | ppm/°C | 19-24 | ppm/°C | 19-24 |
z CTE | ASTM D 3386 (TMA) | ppm/°C | 64 | ppm/°C | 64 |
Πυροδοσία | UL-94 | V-0 | V-0 | ||
Σκληρότητα | Κλίμακα Rockwell M | 34 | 34 |
Οφέλη
Το RF-35 PCB προσφέρει πολλά πλεονεκτήματα:
Κόστος-αποτελεσματικότητα: Ιδανικό για εφαρμογές μεγάλου όγκου χωρίς να διακυβεύεται η ποιότητα.
Εξαιρετική αντοχή στην απολέπιση: Η ανώτερη προσκόλληση διευκολύνει την ευκολότερη επανεργασία και συναρμολόγηση.
Χαμηλή απορρόφηση υγρασίας: εξασφαλίζει αξιόπιστη απόδοση σε υγρές συνθήκες.
Βελτιωμένη ομαλότητα επιφάνειας: Βελτιώνει την απόδοση σε εφαρμογές υψηλής συχνότητας.
Διαμόρφωση συσσωρευτών PCB
Αυτό το PCB διαθέτει μια διπλάτη άκαμπτη στοίβα:
Διάταξη χαλκού 1: 35 μm
RF-35 Κέντρο: 1,524 mm (60 mil)
Διάταξη χαλκού 2: 35 μm
Αυτή η διαμόρφωση έχει ως αποτέλεσμα ένα τελικό πάχος πλάκας 1,6 mm, με συνολικό βάρος χαλκού 1,4 mils στα εξωτερικά στρώματα.
Λεπτομέρειες κατασκευής
Διάμετρος πίνακα: 45,9 mm x 30,5 mm (± 0,15 mm)
Ελάχιστο ίχνος / χώρος: 5/5 mils
Ελάχιστο μέγεθος τρύπας: 0,3 mm
Κανένας τυφλός δρόμος δεν περιλαμβάνεται στο σχέδιο.
Δυνατότητα εκτόξευσης:
Επεξεργασία επιφάνειας: HASL (Hot Air Solder Leveling) για αξιόπιστη συγκολλητικότητα.
Σίλκσεϊν και μάσκα συγκόλλησης: Διαθέτει λευκή σίλκσεϊν από πάνω, χωρίς σίλκσεϊν από κάτω ή μάσκα συγκόλλησης.
Κάθε PCB υποβάλλεται σε ολοκληρωμένη ηλεκτρική δοκιμή 100% πριν από την αποστολή, εξασφαλίζοντας την υψηλότερη αξιοπιστία και απόδοση.
Διασφάλιση ποιότητας
Αυτό το PCB συμμορφώνεται με το πρότυπο ποιότητας IPC-Class-2, εξασφαλίζοντας υψηλή αξιοπιστία κατάλληλη για διάφορες εφαρμογές.
Εφαρμογές
Το RF-35 PCB είναι κατάλληλο για μια σειρά εφαρμογών, συμπεριλαμβανομένων:
Ενισχυτές ισχύος: βελτιστοποιημένοι για αποτελεσματική ενίσχυση σήματος.
Φίλτρα και ζεύγματα: Σχεδιασμένα για αποτελεσματική επεξεργασία σήματος.
Παθητικά εξαρτήματα: Ιδανικό για διάφορα παθητικά RF εξαρτήματα.
Διαθεσιμότητα
Αυτό το PCB είναι διαθέσιμο σε όλο τον κόσμο, καθιστώντας το εξαιρετική επιλογή για μηχανικούς και σχεδιαστές που αναζητούν λύσεις υψηλής απόδοσης και οικονομικής απόδοσης για εφαρμογές RF.
Υλικό PCB: | Κεραμική υαλοπλαστική από PTFE |
Ονομασία: | RF-35 |
Διορθωτική σταθερά: | 3.5 |
Παράγοντας διάσπασης | 0.0018 |
Αριθμός στρωμάτων: | Διπλό στρώμα, πολυστρώμα, υβριδικό PCB |
Βάρος χαλκού: | 0.5oz (17 μm), 1oz (35 μm), 2oz (70 μm) |
Δυνατότητα εκτόξευσης: | 10mil (0.254mm), 20mil (0.508mm), 30mil (0.762mm), 60mil (1.524mm) |
Μέγεθος PCB: | ≤ 400 mm × 500 mm |
Μάσκα συγκόλλησης: | Πράσινο, μαύρο, μπλε, κίτρινο, κόκκινο κλπ. |
Εκτέλεση επιφάνειας: | Χάλκινο χαλκό, HASL, ENIG, ασήμι Immersion, κασσίτερο Immersoin, OSP κλπ. |
