Rogers RO4003C Πίνακας κυκλωμάτων υψηλής συχνότητας PCB 0,7 mm 4 στρώμα ENIG

Rogers RO4003C High Frequency Circuit Board PCB 0.7mm 4 Layer ENIG
Rogers RO4003C High Frequency Circuit Board PCB 0.7mm 4 Layer ENIG Rogers RO4003C High Frequency Circuit Board PCB 0.7mm 4 Layer ENIG Rogers RO4003C High Frequency Circuit Board PCB 0.7mm 4 Layer ENIG

Μεγάλες Εικόνας :  Rogers RO4003C Πίνακας κυκλωμάτων υψηλής συχνότητας PCB 0,7 mm 4 στρώμα ENIG

Λεπτομέρειες:
Τόπος καταγωγής: Κίνα
Μάρκα: Bicheng
Πιστοποίηση: UL, ISO9001, IATF16949
Πληρωμής & Αποστολής Όροι:
Ποσότητα παραγγελίας min: 1pcs
Τιμή: USD9.99-99.99/PCS
Συσκευασία λεπτομέρειες: Σώμα σακούλες+Κάρτονες
Χρόνος παράδοσης: 8-9 εργάσιμες ημέρες
Όροι πληρωμής: Τ/Τ
Δυνατότητα προσφοράς: 5000 PCS ανά μήνα
Λεπτομερής Περιγραφή Προϊόντος
Υλικό: Rogers 4003C Core, RO4450F Bondply Μέγεθος PCB: 112 mm x 121 mm = 2 τύποι = 2PCS, +/- 0,15 mm
Βάρος χαλκού: 1 ουγκιά (1,4 ml) εξωτερικά στρώματα, 1 ουγκιά (1,4 ml) εσωτερικά στρώματα Τελεία επιφάνειας: ΕΝΙΓ
Αριθμός στρωμάτων: 4-στρώμα Μοντέλο: 0,7 χλστ
Επισημαίνω:

Πίνακας κυκλωμάτων υψηλής συχνότητας Rogers RO4003C

,

0.7mm υψηλής συχνότητας πλακέτα κυκλωμάτων

,

Πίνακας κυκλωμάτων υψηλής συχνότητας 4 στρωμάτων

Το Rogers RO4003C High Frequency PCB είναι σχεδιασμένο για εφαρμογές που απαιτούν εξαιρετικές ηλεκτρικές επιδόσεις και ευκολία κατασκευής.Αυτό το προηγμένο υλικό διαθέτει υφασμένο γυαλί ενισχυμένο με υδρογονάνθρακες/κεραμική, παρέχοντας τα ηλεκτρικά χαρακτηριστικά του PTFE/υφασμένου γυαλιού με τα πλεονεκτήματα επεξεργασίας των εποξικών/συσκευασμένων γυαλιού.Συμπεριλαμβανομένων των στυλ υαλοπλασμάτων 1080 και 1674, όλες οι παραλλαγές διατηρούν αυστηρές προδιαγραφές ηλεκτρικής απόδοσης.



RO4450F Ομόλογα
Το bondply RO4450F αποτελείται από διάφορες κλάσεις που βασίζονται στα βασικά υλικά της σειράς RO4000 και είναι συμβατό σε πολυεπίπεδες κατασκευές μεlaminates RO4000.Ένα υψηλό Tg μετά τη θεραπεία καθιστά το RO4450F bondply εξαιρετική επιλογή για πολυστρώματα που απαιτούν διαδοχικές λαμινώσεις, καθώς τα πλήρως στερεωμένα bondply RO4450F είναι ικανά να χειριστούν πολλαπλούς κύκλους λαμινισμούΕπιπλέον, οι απαιτήσεις συμβατότητας των δεσμών FR-4 επιτρέπουν τη σύνδεση των δεσμών RO4450F και των δεσμών FR-4 χαμηλής ροής σε μη ομοιογενείς πολυεπίπεδες κατασκευές με τη χρήση ενός μόνο κύκλου σύνδεσης.



Βασικά χαρακτηριστικά

Διορθωτική μέθοδος
Παράγοντας διάσπασης: 0,0027 στα 10 GHz
Θερμική αγωγιμότητα: 0,71 W/m/°K
Θερμικός συντελεστής της διηλεκτρικής σταθεράς: +40 ppm/°C (περιοχή λειτουργίας: -50°C έως 150°C)
Συγκρίνεται με χαλκό: άξονας Χ: 11 ppm/°C, άξονας Υ: 14 ppm/°C
Χαμηλή CTE στον άξονα Z: 46 ppm/°C
Θέρμανση μετάβασης του γυαλιού (Tg): > 280 °C
Απορρόφηση υγρασίας: 0,06%



Ιδιοκτησία RO4003C Κατεύθυνση Μονάδες Υπόθεση Μέθοδος δοκιμής
Η διηλεκτρική σταθερά,εΠρόοδος 3.38±0.05 Z   10 GHz/23°C IPC-TM-650 2.5.5.5 Σφραγισμένη λωρίδα
Η διηλεκτρική σταθερά,εΣχεδιασμός 3.55 Z   8 έως 40 GHz Μέθοδος διαφορικού μήκους φάσης
Παράγοντας διάσπασης 0.0027
0.0021
Z   10 GHz/23°C
2.5 GHz/23°C
IPC-TM-650 2.5.5.5
Θερμικός συντελεστής ε +40 Z ppm/°C -50°C έως 150°C IPC-TM-650 2.5.5.5
Αντίσταση όγκου 1.7 x 1010   MΩ.cm ΚΟΝΤ Α IPC-TM-650 2.5.17.1
Αντίσταση επιφάνειας 4.2 x 109   ΚΟΝΤ Α IPC-TM-650 2.5.17.1
Ηλεκτρική ισχύς 31.2(780) Z Kv/mm(v/mil) 0.51mm ((0.020") IPC-TM-650 2.5.6.2
Μοντέλο τράβηξης 19,650(2,850)
19,450 ((2,821)
X
Y
MPa (ksi) NT1 αθλητισμός ΑΣTM D 638
Δυνατότητα τράβηξης 139(20.2)
100(14.5)
X
Y
MPa (ksi) NT1 αθλητισμός ΑΣTM D 638
Δύναμη κάμψης 276
(40)
  MPa
(kpsi)
  IPC-TM-650 2.4.4
Διαμετρική σταθερότητα < 0.3 X,Y χιλιοστά
(mil/inch)
μετά την έκταση etch+E2/150°C IPC-TM-650 2.4.39Α
Συντελεστής θερμικής διαστολής 11
14
46
X
Y
Z
ppm/°C -55°C έως 288°C IPC-TM-650 2.4.41
Tg > 280   °C TMA Α IPC-TM-650 2.4.24.3
Td 425   °C TGA   ΑΣTM D 3850
Θερμική αγωγιμότητα 0.71   W/M/oK 80°C ΑΣTM C518
Απορρόφηση υγρασίας 0.06   % 48 ώρες βύθιση 0.060"
θερμοκρασία δείγματος 50°C
ΑΣTM D 570
Σφιχτότητα 1.79   gm/cm3 23°C ΑΣTM D 792
Δυνατότητα της φλούδας χαλκού 1.05
(6.0)
  Α/χμ
(πλήρης)
Μετά τη συγκόλληση, πλένετε 1 ουγκιά.
Φόλιο EDC
IPC-TM-650 2.4.8
Πυροδοσία Α/Χ       UL 94
Συμβατό με διαδικασία χωρίς μόλυβδο - Ναι, ναι.



Οφέλη
Η RO4003C είναι ιδανική για κατασκευές πολυεπίπεδων πλακών (MLB), παρέχοντας εξαιρετική απόδοση σε σύνθετα σχέδια PCB.που επιτρέπουν χαμηλότερα κόστη κατασκευής σε σύγκριση με τα παραδοσιακά λαμινάτα μικροκυμάτωνΟ συνδυασμός αυτών των χαρακτηριστικών τον καθιστά ιδιαίτερα κατάλληλο για εφαρμογές μεγάλου όγκου που απαιτούν αξιοπιστία και αποτελεσματικότητα σε ανταγωνιστική τιμή.



Τεχνικές προδιαγραφές

Πίνακες PCB: 4 στρώματα άκαμπτων PCB


Copper_layer_1 - 35 μm
Rogers 4003C Core - 0,203 mm (8mil)
Copper_layer_2 - 35 μm
RO4450F Bondply - 0,101 mm (4mil) *
Copper_layer_3 - 35 μm
Rogers 4003C Core - 0,203 mm (8mil)
Copper_layer_4 - 35 μm

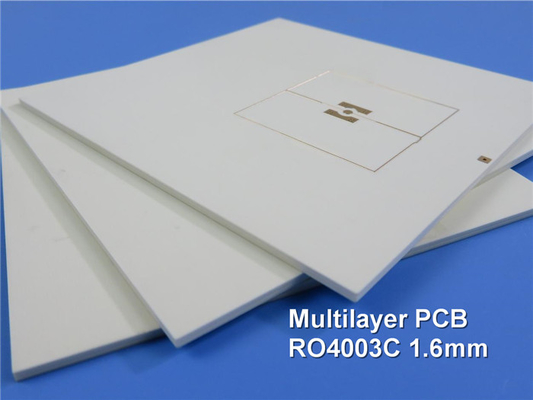

Rogers RO4003C Πίνακας κυκλωμάτων υψηλής συχνότητας PCB 0,7 mm 4 στρώμα ENIG 0

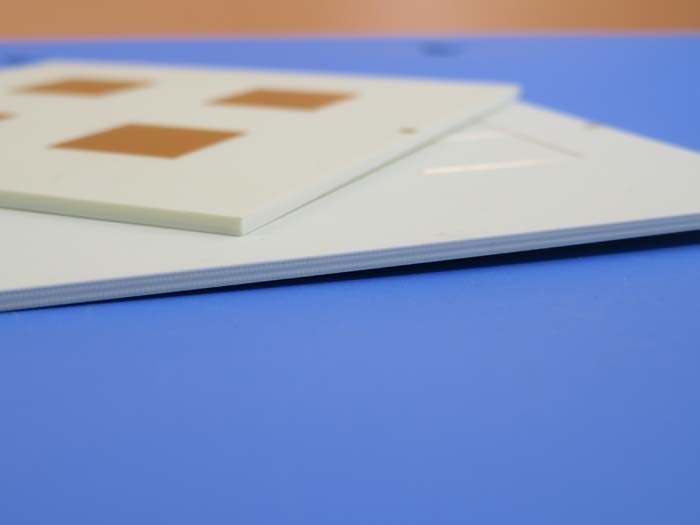

Rogers RO4003C Πίνακας κυκλωμάτων υψηλής συχνότητας PCB 0,7 mm 4 στρώμα ENIG 1



Οι διαστάσεις της πλακέτας είναι 112 mm x 121 mm (± 0,15 mm), με πάχος τελικής πλακέτας 0,7 mm. Υποστηρίζει ελάχιστο ίχνος / χώρο 5/6 mils και ελάχιστο μέγεθος τρύπας 0,3 mm.Το τελικό βάρος του χαλκού είναι 1 ουγκιά (1.4 mils) τόσο για τα εξωτερικά όσο και για τα εσωτερικά στρώματα, με πάχος επικάλυψης 20 μm. Η επιφάνεια είναι ENIG, με λευκή μεταξοειδής οθόνη στην κορυφή και πράσινη μάσκα συγκόλλησης.



Αυτό το PCB υποστηρίζει μια ποικιλία εφαρμογών, συμπεριλαμβανομένων κερατάδων κυτταρικών σταθμών βάσης και ενισχυτών ισχύος, ετικέτες αναγνώρισης ραδιοσυχνοτήτων, αυτοκινητοβιομηχανικά ραντάρ και αισθητήρες,και LNB για δορυφόρους άμεσης μετάδοσηςΤο Rogers RO4003C PCB είναι διαθέσιμο σε όλο τον κόσμο, ικανοποιώντας τις ανάγκες των σύγχρονων εφαρμογών υψηλής συχνότητας με τις προηγμένες ιδιότητες των υλικών και τις οικονομικές μεθόδους παραγωγής.

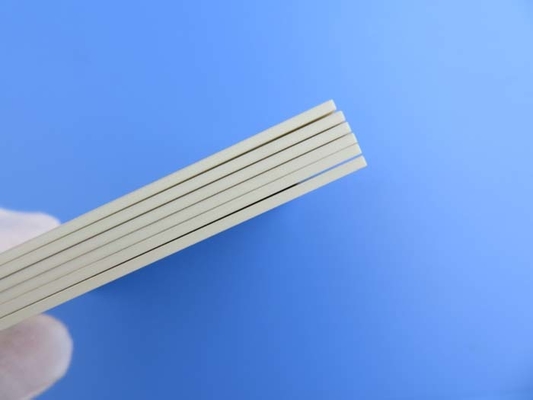

Rogers RO4003C Πίνακας κυκλωμάτων υψηλής συχνότητας PCB 0,7 mm 4 στρώμα ENIG 2
