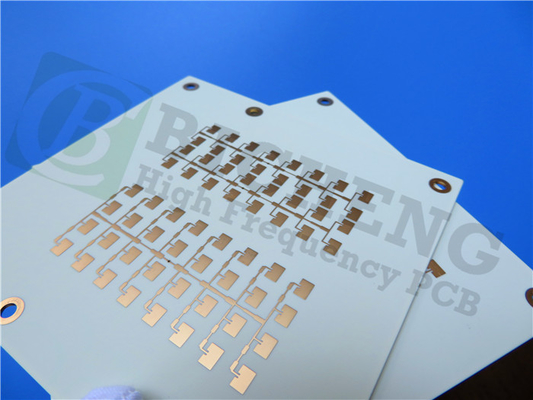

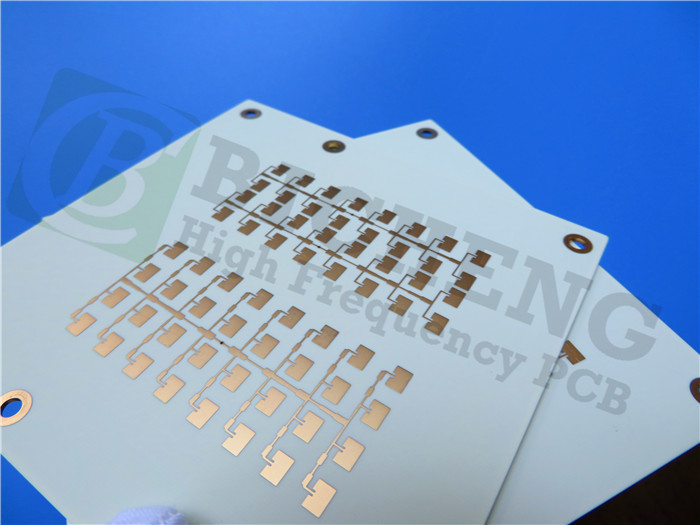

30mil RO4730G3 Pcb Rogers 2 στρώσεων ENIG επιφάνεια Τελειωμένη

Εισαγωγή
Το Rogers RO4730G3 PCB είναι ένα προηγμένο υδρογονάνθρακα / κεραμική / υφασμένο γυάλινο στρώμα που έχει σχεδιαστεί ειδικά για εφαρμογές κεραμίδας.χαμηλού κόστους εναλλακτική λύση στα συμβατικά πλαστικά υλικά με βάση το PTFEΤα μοναδικά συστήματα ρητίνης στο RO4730G3 παρέχουν τις κρίσιμες ιδιότητες που απαιτούνται για τη βέλτιστη απόδοση της κεραίας.Ο κανονισμός RO4730G3 εξαλείφει την ανάγκη για ειδικές επεξεργασίες που απαιτούνται για την προετοιμασία των παραδοσιακών λαμινισμένων υλικών PTFE με επικάλυψη.Αυτή η προσιτότητα επιτρέπει στους σχεδιαστές να βελτιστοποιήσουν αποτελεσματικά τόσο το κόστος όσο και την απόδοση.

Χαρακτηριστικά

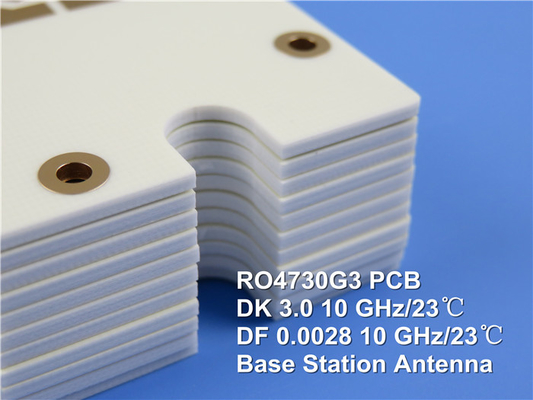

Ο RO4730G3 διαθέτει διηλεκτρική σταθερά (Dk) 3,0 ± 0,05 στα 10 GHz, μαζί με έναν χαμηλό συντελεστή διάσπασης 0.0028Ο θερμικός συντελεστής του Dk είναι 34 ppm/°C και το υλικό παρουσιάζει συντελεστή θερμικής διαστολής (CTE) που ταιριάζει καλά με τον χαλκό, με τιμές 15,9 ppm/°C (X), 14,4 ppm/°C (Y),και 35Η θερμοκρασία μετάβασης του γυαλιού (Tg) υπερβαίνει τους 280 °C, ενώ η θερμοκρασία αποσύνθεσης (Td) είναι 411 °C ανά TGA. Επιπλέον, το RO4730G3 διαθέτει θερμική αγωγιμότητα 0,45 W/mK,διασφάλιση αποτελεσματικής διάσπασης της θερμότητας.

Οφέλη
Αυτό το διηλεκτρικό υλικό χαμηλής απώλειας είναι σχεδιασμένο με ένα χαρτί χαμηλού προφίλ, με αποτέλεσμα να μειώνεται η παθητική διαμόρφωση (PIM) και η χαμηλή απώλεια εισαγωγής.Η μοναδική κλειστή μικροσφαιρική γέμιση συμβάλλει στην ελαφριά κατασκευή, καθιστώντας το υλικό περίπου 30% ελαφρύτερο από τα παραδοσιακά στρώματα PTFE/γυαλί.Το RO4730G3 προσφέρει σημαντική ευελιξία σχεδιασμού και συμβατότητα με αυτοματοποιημένες διαδικασίες συναρμολόγησης.

Ο χαμηλός θερμικός συντελεστής της διηλεκτρικής σταθεράς (TCDk) μικρότερος από 40 ppm/°C εξασφαλίζει σταθερή απόδοση του κυκλώματος σε εύρος θερμοκρασιών.Το ειδικά διαμορφωμένο σύστημα θερμοανθεκτικής ρητίνης παρέχει ευκολία κατασκευής και αξιόπιστη ικανότητα επεξεργασίας PTHΕπιπλέον, το RO4730G3 είναι φιλικό προς το περιβάλλον, συμβατό με διαδικασίες χωρίς μόλυβδο και συμβατό με το RoHS.

Τεχνικές προδιαγραφές
Το PCB διαθέτει διπλάσιο άκαμπτο στρώμα, που αποτελείται από:

Διάταξη χαλκού 1: 35 μm
Rogers RO4730G3 Κέντρο: 0,762 mm (30 mil)
Διάταξη χαλκού 2: 35 μm

Οι διαστάσεις της πλακέτας είναι 88,2 mm x 66,47 mm (± 0,15 mm), με πάχος τελικής πλακέτας 0,8 mm. Υποστηρίζει ελάχιστο ίχνος / χώρο 4/4 mils και ελάχιστο μέγεθος τρύπας 0,4 mm.Το τελικό βάρος του χαλκού είναι 1 ουγκιά (1Το φινίρισμα της επιφάνειας είναι Electroless Nickel Immersion Gold (ENIG), με ένα λευκό μεταξοειδές στο πάνω μέρος και μια πράσινη μάσκα συγκόλλησης.

Εφαρμογές

Το Rogers RO4730G3 PCB είναι ιδιαίτερα κατάλληλο για εφαρμογές όπως οι κεραίες κυτταρικών σταθμών βάσης.και η ευκολία επεξεργασίας το καθιστούν ιδανική επιλογή για μηχανικούς και σχεδιαστές στον κλάδο των τηλεπικοινωνιών.

Διαθεσιμότητα
Το Rogers RO4730G3 PCB είναι διαθέσιμο σε όλο τον κόσμο, ικανοποιώντας τις απαιτήσεις των σύγχρονων εφαρμογών κεραίας με τις προηγμένες του ιδιότητες και τις φιλικές προς τον χρήστη μεθόδους επεξεργασίας.
