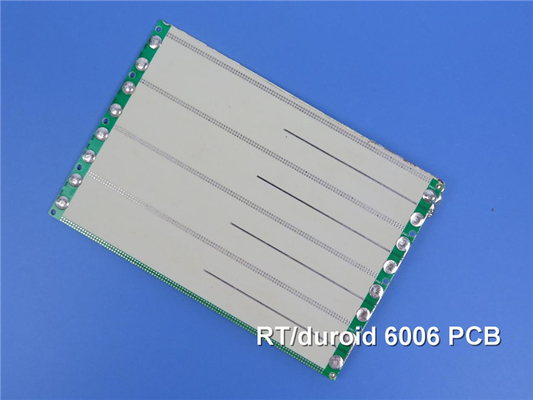

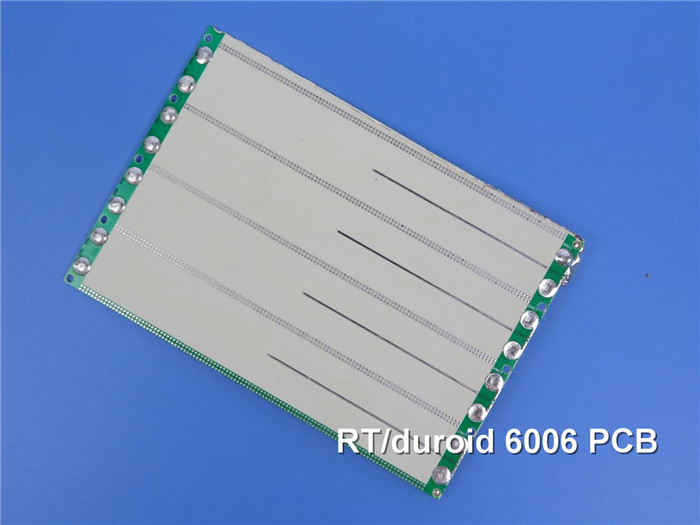

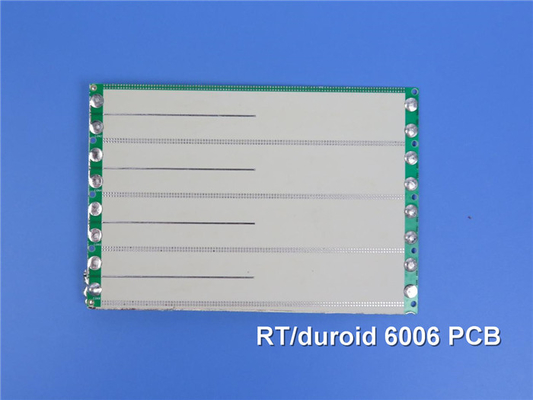

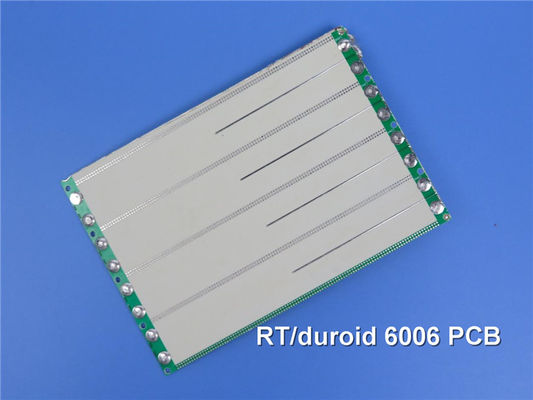

RT / Duroid 6006 2 layer board Solution For Low Loss Circuit Projects
RT / Duroid 6006 2 layer board Solution For Low Loss Circuit Projects RT / Duroid 6006 2 layer board Solution For Low Loss Circuit Projects RT / Duroid 6006 2 layer board Solution For Low Loss Circuit Projects

Μεγάλες Εικόνας :  RT διακόσμηση των διακυμάνσεων

Λεπτομέρειες:
Τόπος καταγωγής: Κίνα
Μάρκα: Bicheng
Πιστοποίηση: UL, ISO9001, IATF16949
Πληρωμής & Αποστολής Όροι:
Ποσότητα παραγγελίας min: 1pcs
Τιμή: USD9.99-99.99/PCS
Συσκευασία λεπτομέρειες: Σώμα σακούλες+Κάρτονες
Χρόνος παράδοσης: 8-9 εργάσιμες ημέρες
Όροι πληρωμής: Τ/Τ
Δυνατότητα προσφοράς: 5000 PCS ανά μήνα
Λεπτομερής Περιγραφή Προϊόντος
Υλικό: NT1 ατμόσφαιρα Μέγεθος PCB: 650,33 mm x 59,89 mm = 1PCS, +/- 0,15 mm
Βάρος χαλκού: Εξωτερικά στρώματα 1 ουγκιά (1,4 ml) Τελεία επιφάνειας: Ασημί εμβάπτισης
Αριθμός στρωμάτων: 2-στρώμα Μοντέλο: 0,7 χλστ
Επισημαίνω:

RT χάλυβα

,

Δυροειδής 6006 2 στρώσεις πλάκας

,

Δελτίο σχεδίων κυκλώματος χαμηλής απώλειας

Στον ταχέως εξελισσόμενο κόσμο των ηλεκτρονικών, η ανάγκη για υψηλής απόδοσης πλακέτες εκτυπωμένων κυκλωμάτων (PCB) είναι πρωταρχική.Το RT/duroid 6006 PCB διακρίνεται ως μια εξαιρετική λύση για εφαρμογές μικροκυμάτων και ηλεκτρονικών κυκλωμάτωνΤο άρθρο αυτό ερευνά τα χαρακτηριστικά, τις προδιαγραφές και τα πλεονεκτήματα του RT/duroid 6006,τονίζοντας τη σημασία του στον σύγχρονο σχεδιασμό κυκλωμάτων.



Σύνθεση και χαρακτηριστικά του υλικού
Το RT/duroid 6006 είναι ένα κεραμικό-PTFE σύνθετο που παρέχει εξαιρετικές διηλεκτρικές ιδιότητες.επιτρέπει σημαντική μείωση του μεγέθους του κυκλώματος, διατηρώντας παράλληλα τις επιδόσειςΑυτό το υψηλό Dk επιτρέπει στους μηχανικούς να σχεδιάζουν συμπαγή κυκλώματα χωρίς να συμβιβάζονται οι λειτουργίες.



Βασικές ηλεκτρικές ιδιότητες
Παράγοντας διάσπασης: Το RT/duroid 6006 διαθέτει χαμηλό παράγοντα διάσπασης 0.0027Το χαρακτηριστικό αυτό είναι ζωτικής σημασίας για εφαρμογές που απαιτούν υψηλή απόδοση, ιδιαίτερα σε κυκλώματα ραδιοσυχνοτήτων και μικροκυμάτων.



Θερμική σταθερότητα: Με θερμική σταθερότητα άνω των 500 °C, το RT/duroid 6006 μπορεί να αντέξει ακραίες θερμοκρασίες, καθιστώντας το κατάλληλο για απαιτητικά περιβάλλοντα.Ο θερμικός συντελεστής της διηλεκτρικής σταθεράς είναι -410 ppm/°C, που υποδεικνύει σταθερή απόδοση σε ευρύ εύρος θερμοκρασιών (-50°C έως 170°C).


Απορρόφηση υγρασίας: Το PCB παρουσιάζει ποσοστό απορρόφησης υγρασίας μόλις 0,05%, αυξάνοντας την αξιοπιστία του, ειδικά σε υγρές συνθήκες.Αυτή η χαμηλή απορρόφηση υγρασίας συμβάλλει στη μακροζωία και τη σταθερότητα των κυκλωμάτων.



Ιδιοκτησία NT1 ατμόσφαιρα Κατεύθυνση Μονάδες Υπόθεση Μέθοδος δοκιμής
Η διηλεκτρική σταθερά,εΠρόοδος 6.15±0.15 Z   10 GHz/23°C IPC-TM-650 2.5.5.5 Σφραγισμένη γραμμή
Η διηλεκτρική σταθερά,εΣχεδιασμός 6.45 Z   8GHz έως 40GHz Μέθοδος διαφορικού μήκους φάσης
Παράγοντας διάσπασης,tanδ 0.0027 Z   10 GHz/A IPC-TM-650 2.5.5.5
Θερμικός συντελεστής ε -410 Z ppm/°C -50°C-170°C IPC-TM-650 2.5.5.5
Αντίσταση όγκου 7 x 107   Μωμ. Α IPC 2.5.17.1
Αντίσταση επιφάνειας 2 x 107   Μωμ. Α IPC 2.5.17.1
Ιδιότητες τεντώσεως ASTM D638 (0,1/min. ρυθμός συμπίεσης)
Το Μοντέλο του Γιανγκ 627(91) 517(75) Χ Y MPa ((kpsi) Α
Τελειώδης Άγχος 20(2.8) 17(2.5) Χ Y MPa ((kpsi) Α
Τελική Τάση 12 έως 13 4 έως 6 Χ Y % Α
Ιδιότητες συμπίεσης   ΑΣTM D695 (0,05/min. ρυθμός τριβής)
Το Μοντέλο του Γιανγκ 1069 (115) Z MPa ((kpsi) Α
Τελειώδης Άγχος 54(7.9) Z MPa ((kpsi) Α
Τελική Τάση 33 Z %
Μοντέλο κάμψης 2634 (382) 1951 (283) X MPa ((kpsi) Α ΑΣTM D790
Τελειώδης Άγχος 38 (5.5) Χ Y MPa ((kpsi) Α
Διαμόρφωση υπό φορτίο 0.33 2.1 Z Z % 24 ώρες/50°C/7MPa 24 ώρες/150°C/7MPa ΑΣTM D261
Απορρόφηση υγρασίας 0.05   % D48/50°C 0,050" (1,27mm) πάχος IPC-TM-650 2.6.2.1
Θερμική αγωγιμότητα 0.49   W/m/k 80°C ΑΣTM C518
Συντελεστής θερμικής διαστολής 47
34
117
X
Y
Z
ppm/°C 23°C/50% RH IPC-TM-650 2.4.41
Td 500   °C TGA   ΑΣTM D3850
Σφιχτότητα 2.7   g/cm3   ΑΣTM D792
Ειδική θερμότητα 0.97(0.231)   j/g/k
(BTU/ib/OF)
  Υπολογισμός
Σκουπίλα χαλκού 14.3 (2.5)   pi (N/mm) μετά την πλωτή συγκόλληση IPC-TM-650 2.4.8
Πυροδοσία V-0       UL 94
Συμβατό με διαδικασία χωρίς μόλυβδο - Ναι, ναι.



Μηχανικές ιδιότητες


Τα μηχανικά χαρακτηριστικά του RT/duroid 6006 ενισχύουν περαιτέρω την εφαρμογή του:

Μοδούλος Γιάνγκ: Με τιμές 627 MPa στην κατεύθυνση X και 517 MPa στην κατεύθυνση Y, το υλικό παρέχει ισχυρή μηχανική αντοχή.


Τελική ένταση: Οι τελικές τιμές έντασης των 20 MPa (X) και 17 MPa (Y) δείχνουν την ικανότητά του να αντέχει σημαντικά μηχανικά φορτία.


Συντελεστής θερμικής διαστολής (CTE): Οι τιμές CTE είναι 47 ppm/°C (X), 34 ppm/°C (Y) και 117 ppm/°C (Z), εξασφαλίζοντας σταθερότητα διαστάσεων σε διάφορες θερμοκρασίες.



Κατασκευή και προδιαγραφές PCB
Αυτό το PCB διαθέτει μια καλά σχεδιασμένη κατασκευή:

Συγκέντρωση: 2 στρώματα άκαμπτων PCB
Διάταξη χαλκού 1: 35 μm
RT ατμόσφαιρα
Διάταξη χαλκού 2: 35 μm
Μέγεθος: 65,33 mm x 59,89 mm (±0,15 mm)
Τελικό πάχος: 0,7 mm
Επιφανειακό φινίρισμα: Ασημένιο βύθισης, βελτιώνοντας τη συγκόλληση και προστατεύοντας τα στρώματα χαλκού.



Το εν λόγω PCB υποστηρίζει ελάχιστο εύρος ίχνη/διαστήματος 5/5 mils και ελάχιστο μέγεθος τρύπας 0,5 mm, παρέχοντας ευελιξία στον σχεδιασμό και την κατασκευή.



Πλεονεκτήματα των RT/duroid 6006 PCB
Το RT/duroid 6006 προσφέρει πολλά πλεονεκτήματα:

Υψηλή διηλεκτρική σταθερά: διευκολύνει συμπαγές σχεδιασμό χωρίς να θυσιάζει την απόδοση.
Χαρακτηριστικά χαμηλής απώλειας: Ιδανικό για εφαρμογές υψηλής συχνότητας, εξασφαλίζοντας αξιόπιστη μετάδοση σήματος.
Αξιόπιστες επιχρισμένες τρύπες: Βελτιώνει τη συνδεσιμότητα και τη μηχανική ακεραιότητα σε πολυεπίπεδα σχέδια πλακών.



Υλικό PCB: Κηραμικά συνθετικά υλικά PTFE
Ονομασία: NT1 ατμόσφαιρα
Διορθωτική σταθερά: 6.15
Παράγοντας διάσπασης 0.0027 10GHz
Αριθμός στρωμάτων: Διπρόσωπο PCB, πολυεπίπεδο PCB, υβριδικό PCB
Βάρος χαλκού: 0.5oz (17 μm), 1oz (35 μm), 2oz (70 μm)
Μονάδα διαμόρφωσης: 10mil ((0.254mm), 25mil (0.635mm), 50mil (1.27mm), 75mil (1.905mm), 100mil ((2.54mm)
Μέγεθος PCB: ≤ 400 mm × 500 mm
Μάσκα συγκόλλησης: Πράσινο, μαύρο, μπλε, κίτρινο, κόκκινο κλπ.
Εκτέλεση επιφάνειας: Γυμνό χαλκό, HASL, ENIG, ασήμι βύθισης, κασσίτερο βύθισης, OSP, καθαρό χρυσαφένιο κλπ.



RT διακόσμηση των διακυμάνσεων 0



Διαφορετικές εφαρμογές σε διάφορες βιομηχανίες
Η ευελιξία του RT/duroid 6006 PCB το καθιστά κατάλληλο για διάφορες εφαρμογές, μεταξύ των οποίων:



Αντεννες: Ιδανικές για συμπαγές σχεδιασμό σε ασύρματη επικοινωνία.
Συστήματα δορυφορικής επικοινωνίας: παρέχει αξιόπιστη μετάδοση σήματος σε εφαρμογές στο διάστημα.
Ενισχυτές ισχύος: Βελτιώνει την απόδοση στα κυκλώματα ραδιοσυχνοτήτων και μικροκυμάτων.
Συστήματα αποφυγής συγκρούσεων αεροσκαφών: κρίσιμα για την ασφάλεια και την αξιοπιστία στην τεχνολογία της αεροπορίας.
Συστήματα προειδοποίησης επίγειων ραντάρ: εξασφαλίζει ακριβείς πληροφορίες σε εφαρμογές άμυνας.



Διασφάλιση ποιότητας και πρότυπα
Κάθε PCB υποβάλλεται σε αυστηρές δοκιμές, συμπεριλαμβανομένης μιας ηλεκτρικής δοκιμής 100% πριν από την αποστολή, σύμφωνα με τα πρότυπα IPC-Class-2.Αυτή η δέσμευση για την ποιότητα εξασφαλίζει ότι κάθε μονάδα που παραδίδεται πληροί τα υψηλότερα κριτήρια απόδοσης.



Συμπέρασμα
Το RT/duroid 6006 PCB αντιπροσωπεύει μια σημαντική πρόοδο στην τεχνολογία PCB, προσφέροντας απαράμιλλη απόδοση για εφαρμογές υψηλής συχνότητας.μηχανική αντοχήΜε την ενσωμάτωση του RT/duroid 6006 στα έργα σας μπορείτε να μεγιστοποιήσετε τις επιδόσεις, την αξιοπιστία, την ποιότητα, την ποιότητα και την ποιότητα.και αποτελεσματικότηταςΕξερευνήστε τις δυνατότητες με το RT/duroid 6006 και ανυψώστε τα σχέδιά σας σε νέα ύψη!

Στοιχεία επικοινωνίας
Bicheng Electronics Technology Co., Ltd

Υπεύθυνος Επικοινωνίας: Ms. Ivy Deng

Τηλ.:: 86-755-27374946

Φαξ: 86-755-27374848

Στείλετε το ερώτημά σας απευθείας σε εμάς (0 / 3000)
