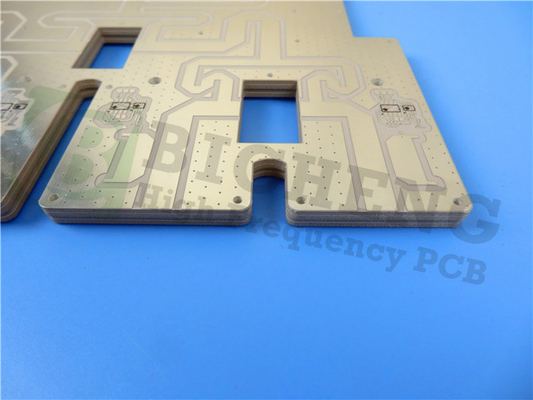

Υψηλό φως: | Ράδα Αντένα PCB Blog,AD1000 PCB μικροκυμάτων,50mil Υποστρώματα PCB μικροκυμάτων |
---|
Εισαγωγή:
Γεια σας, σήμερα θα εμβαθύνουμε στον συναρπαστικό κόσμο των προηγμένων υποστρώσεων για ηλεκτρονικά κυκλώματα και θα εξερευνήσουμε τις εξαιρετικές ιδιότητες του AD1000.Θα συζητήσουμε τι ξεχωρίζει το AD1000 από άλλα υποστρώματα, το αξιοσημείωτο υλικό PTFE ενισχυμένο με υφασμένο γυαλί, και πώς παρέχει απαράμιλλη σταθερότητα διαστάσεων και μηχανική ανθεκτικότητα.Το AD1000 φέρνει επανάσταση στη μικροποίηση κυκλωμάτων και ανοίγει νέες δυνατότητες για ενισχυτές ισχύοςΦιλτράρια, συνδετήρες και πολλά άλλα.
1Ηλεκτρικές ιδιότητες:
Το AD1000 διαθέτει εξαιρετικές ηλεκτρικές ιδιότητες. Η διηλεκτρική σταθερά του ποικίλλει ανάλογα με το πάχος, φθάνοντας σε εντυπωσιακή τιμή 10,2 στα 10 GHz, ενώ η τιμή στα 1 MHz πρέπει ακόμη να καθοριστεί.Ο συντελεστής διάσπασης είναι εξίσου αξιοσημείωτος., με τιμή 0,0023 στα 10 GHz και που δεν έχει ακόμη προσδιοριστεί στα 1 MHz.
Ο συντελεστής θερμοκρασίας της διηλεκτρικής σταθεράς στα 10 GHz είναι -380 ppm/°C, γεγονός που δείχνει σημαντικές αλλαγές της διηλεκτρικής σταθεράς με τη θερμοκρασία.Εάν οι συσκευές ή τα συστήματά σας βασίζονται σε σταθερή ηλεκτρική απόδοση, η προσεκτική επιλογή υλικών είναι ζωτικής σημασίας.
Το AD1000 παρουσιάζει εξαιρετική αντίσταση όγκου και αντίσταση επιφάνειας, παρουσιάζοντας εξαιρετικές ιδιότητες μόνωσης.40x10^9 MΩ-cm και 5.36x10^7 MΩ-cm, καθώς και τιμές αντίστασης επιφάνειας 1,80x10^9 MΩ και 3,16x10^8 MΩ.
Σύμφωνα με τα πρότυπα IPC TM-650, το AD1000 αντέχει σε ηλεκτρική ένταση 622 βολτ ανά εκατομμύριο, διαθέτει διηλεκτρική τάση διακοπής άνω των 45 kV,και παρουσιάζει εντυπωσιακή αντίσταση τόξου άνω των 180 δευτερολέπτων.
2Θερμικές ιδιότητες:
Το AD1000 έχει εξαιρετικές θερμικές ιδιότητες, απαραίτητες για την αξιόπιστη λειτουργία του ηλεκτρονικού συστήματος.που του επιτρέπουν να αντέχει σε περιβάλλον υψηλών θερμοκρασιών χωρίς να θέτει σε κίνδυνο την ακεραιότηταΕπιπλέον, το AD1000 παρουσιάζει αξιοσημείωτα χαρακτηριστικά θερμικής διαστολής, με CTE (X, Y) 8 ppm/°C και 10 ppm/°C αντίστοιχα, και CTE (Z) 20 ppm/°C από 50-150oC.
Ιδιοκτησία | Μονάδες | AD1000 | Μέθοδος δοκιμής |
1Ηλεκτρικές ιδιότητες | |||
Διορθωτικό μέτρο για την παραγωγή ηλεκτρικών συλλέκτων | - | 10.2 | IPC TM-650 2.5.5.5 |
Παράγοντας διάσπασης @ 10 GHz | - | 0.0023 | IPC TM-650 2.5.5.5 |
Συντελεστής θερμοκρασίας της διηλεκτρικής σταθεράς, TCεr @ 10 GHz (-40-150°C) | ppm/°C | -380 | IPC TM-650 2.5.5.5 |
Αντίσταση όγκου | |||
C96/35/90 | MΩ-cm | 1.40x109 | IPC TM-650 2.5.17.1 |
Ε24/125 | MΩ-cm | 5.36x107 | IPC TM-650 2.5.17.1 |
Αντίσταση επιφάνειας | |||
C96/35/90 | MΩ | 1.80x109 | IPC TM-650 2.5.17.1 |
Ε24/125 | MΩ | 3.16x108 | IPC TM-650 2.5.17.1 |
Ηλεκτρική ισχύς | Βόλτ/mil (kV/mm) | 622 (24.5) | IPC TM-650 2.5.6.2 |
Ηλεκτρική διάσπαση | kV | > 45 | IPC TM-650 2.5.6 |
Αντίσταση τόξου | δευτερεύον | > 180 | IPC TM-650 2.5.1 |
2. Θερμικές ιδιότητες | |||
Θερμοκρασία αποσύνθεσης (Td) | |||
Αρχική | °C | > 500 | IPC TM-650 2.4.24.6 |
5% | °C | > 500 | IPC TM-650 2.4.24.6 |
Τ260 | ελάχιστο | > 60 | IPC TM-650 2.4.24.1 |
Τ288 | ελάχιστο | > 60 | IPC TM-650 2.4.24.1 |
Τ300 | ελάχιστο | > 60 | IPC TM-650 2.4.24.1 |
Θερμική επέκταση, CTE (X,Y) 50-150oC | ppm/°C | 8, 10 | IPC TM-650 2.4.41 |
Θερμική επέκταση, CTE (Z) 50-150oC | ppm/°C | 20 | IPC TM-650 2.4.24 |
3Μηχανικές ιδιότητες | |||
Δυνατότητα απολέπισης σε χαλκό (1 oz/35 μm) | |||
Μετά από θερμική πίεση | Επικαιροποίηση | >12 (2.1) | IPC TM-650 2.4.8 |
Σε Υψηλές Θερμοκρασίες (150o) | Επικαιροποίηση | 13.6 (2.4) | IPC TM-650 2.4.8.2 |
Λύσεις μετά τη διαδικασία | Επικαιροποίηση | IPC TM-650 2.4.8 | |
Μοντέλο νεολαίας | kpsi (GPa) | 200 (1,38) | IPC TM-650 2.4.18.3 |
Δυνατότητα κάμψης (Μηχανή/Συνοδρόμιο) | kpsi (MPa) | 9.9/7.5 (68/52) | IPC TM-650 2.4.4 |
Δυνατότητα τράβηξης (μηχανή/διασταύρωση) | kpsi (MPa) | 5.1/4.3 (35/30) | IPC TM-650 2.4.18.3 |
Συμπίεση | kpsi (GPa) | > 425 (> 2,93) | ΑΣTM D-3410 |
Αναλογία Poisson | - | 0.16 | ΑΣTM D-3039 |
4. Φυσικές ιδιότητες | |||
Απορρόφηση νερού | % | 0.03 | IPC TM-650 2.6.2.1 |
Πυκνότητα, περιβάλλον 23oC | g/cm3 | 3.20 | Μέθοδος Α |
Θερμική αγωγιμότητα | W/mK | 0.81 | ΑΣTM E1461 |
Πυροδοσία | τάξη | Γνωρίζει το V0 | UL-94 |
Εκπομπές αερίων από την NASA, 125oC, ≤10-6torr | % | Η NASA SP-R-0022A | |
Συνολική απώλεια μάζας | % | 0.01 | Η NASA SP-R-0022A |
Συλλεγόμενα πτητικά | % | 0.00 | Η NASA SP-R-0022A |
Ανακτήθηκε υδρατμός | % | 0.00 | Η NASA SP-R-0022A |
3Μηχανικές ιδιότητες:
Το AD1000 όχι μόνο διαθέτει εξαιρετικές ηλεκτρικές και θερμικές ιδιότητες αλλά επίσης παρουσιάζει εντυπωσιακή μηχανική αντοχή.ακόμη και μετά από θερμική πίεσηΣε υψηλές θερμοκρασίες των 150°C, η αντοχή της φλούδας παραμένει υψηλή στα 13,6 lb/in.
Με μοντέλο Young 200 kpsi, το AD1000 είναι άκαμπτο και ανθεκτικό σε παραμόρφωση.διασφάλιση ανθεκτικότητας και αντοχής σε απαιτητικές εφαρμογές.
Το AD1000 παρουσιάζει αντοχή σε έμφαση 5,1 kpsi (κατεύθυνση μηχανής) και 4,3 kpsi (κατεύθυνση διασταύρωσης), υπογραμμίζοντας την ικανότητά του να αντέχει στις δυνάμεις έντασης.που έχει μέτρο συμπίεσης άνω των 425 kpsi, διατηρώντας το σχήμα και τη δομική ακεραιότητα κάτω από σημαντικά φορτία συμπίεσης.
4. Φυσικές ιδιότητες:
Το AD1000 παρουσιάζει εξαιρετικές φυσικές ιδιότητες, συμπεριλαμβανομένου ενός χαμηλού ποσοστού απορρόφησης νερού μόλις 0,03%, εξασφαλίζοντας εξαιρετική αντοχή σε υγρασία.παρέχοντας μια ελαφριά αλλά ισχυρή λύση για διάφορες ηλεκτρονικές εφαρμογέςΗ θερμική αγωγιμότητα του AD1000 είναι 0,81 W/mK, διευκολύνοντας την αποτελεσματική διάχυση της θερμότητας και βελτιώνοντας τη συνολική απόδοση της συσκευής.
Το AD1000 πληροί αυστηρά πρότυπα εύφλεκτης ικανότητας, επιτυγχάνοντας βαθμολογία V0 στην ταξινόμηση UL-94.και υδρατμών που ανακτώνται σε θερμοκρασία 125oC και ≤10-6 torr.
Η ικανότητα PCB μας (AD1000):
Υλικό PCB: | Υφασμένο γυαλί ενισχυμένο με PTFE/κεραμικό |
Ονομασία: | AD1000 |
Διορθωτική σταθερά: | 10.2 |
Παράγοντας διάσπασης | 0.0023 10GHz |
Αριθμός στρωμάτων: | Διπρόσωπο PCB, πολυεπίπεδο PCB, υβριδικό PCB |
Βάρος χαλκού: | 0.5oz (17 μm), 1oz (35 μm), 2oz (70 μm) |
Δυνατότητα εκτόξευσης | 6mil (0.1524mm), 10.5mil (0.2667mm), 15mil (0.381mm), 20mil (0.508mm), 25mil (0.635mm), 30mil (0.762mm), 50mil (1.27mm), 59mil (1.499mm ), 125mil (3.175mm ), 127mil (3.226mm) |
Μέγεθος PCB: | ≤ 400 mm × 500 mm |
Μάσκα συγκόλλησης: | Πράσινο, μαύρο, μπλε, κίτρινο, κόκκινο κλπ. |
Εκτέλεση επιφάνειας: | Χρυσό βύθισης, HASL, ασήμι βύθισης, κασσίτερο βύθισης, OSP, γυμνό χαλκό, καθαρό χρυσό, ENEPIG κλπ. |
Συμπέρασμα:
Το AD1000 είναι ένα αξιοσημείωτο υπόστρωμα που προσφέρει απαράμιλλες ηλεκτρικές, θερμικές, μηχανικές και φυσικές ιδιότητες.Το μοναδικό υλικό PTFE ενισχυμένο με υφασμένο γυαλί παρέχει εξαιρετική σταθερότητα διαστάσεων και μηχανική αντοχή, καθιστώντας την ιδανική επιλογή για απαιτητικές εφαρμογές σε ενισχυτές ισχύος, φίλτρα, ζεύγη και άλλα.
Με την εμπειρία και τις προηγμένες δυνατότητές μας, μπορούμε να παρέχουμε αξιόπιστες και υψηλής απόδοσης λύσεις PCB προσαρμοσμένες στις ειδικές σας ανάγκες.
