MOQ: | 1pcs |
τιμή: | USD9.99-99.99/PCS |
Τυπική συσκευασία: | Σώμα σακούλες+Κάρτονες |
Περίοδος παράδοσης: | 8-9 εργάσιμες ημέρες |
Μέθοδος πληρωμής: | T/T |
Ικανότητα εφοδιασμού: | 5000 PCS ανά μήνα |

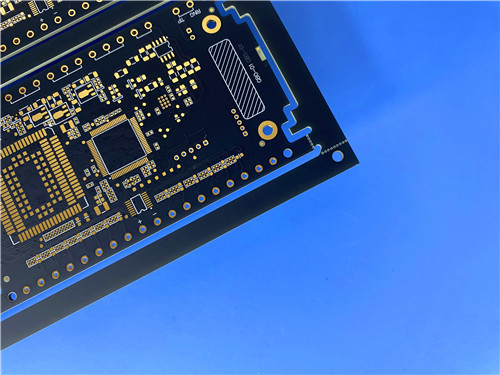

Αυτό το PCB 6 στρώσεων είναι κατασκευασμένο από υψηλής απόδοσης Megtron6 (M6) R-5775G. Σχεδιασμένο για εφαρμογές υψηλής ταχύτητας και χαμηλών απωλειών, είναι ιδανικό για τεχνολογίες αιχμής όπως η επικοινωνία 5G, τα ηλεκτρονικά αυτοκινήτων και οι υπολογιστές υψηλής απόδοσης.
Λεπτομέρειες Κατασκευής
Αυτό το PCB 6 στρώσεων είναι σχολαστικά σχεδιασμένο για να ανταποκρίνεται στις αυστηρές απαιτήσεις των σημερινών ηλεκτρονικών συσκευών. Ακολουθούν οι βασικές λεπτομέρειες κατασκευής:
- Βασικό Υλικό: Megtron6 (M6) - R5775G (HVLP)
- Αριθμός Στρώσεων: 6 στρώσεις, που επιτρέπουν πολύπλοκα σχέδια κυκλωμάτων.
- Διαστάσεις Πίνακα: 81,9 mm x 53,7 mm, με ανοχή ±0,15 mm, εξασφαλίζοντας ακριβή εφαρμογή σε περιβλήματα συσκευών.
- Ελάχιστο Ίχνος/Διάστημα: 4/5 mils, διευκολύνοντας διατάξεις υψηλής πυκνότητας.
- Ελάχιστο Μέγεθος Οπής: 0,3 mm, που φιλοξενεί διάφορους τύπους εξαρτημάτων.
- Πάχος Τελικού Πίνακα: 1,4 mm, βελτιστοποιημένο για ανθεκτικότητα.
- Φινίρισμα Επιφάνειας: Ηλεκτρολυτικό Νικέλιο Ηλεκτρολυτικό Παλλάδιο Βύθισης Χρυσού (ENEPIG), παρέχοντας εξαιρετική δυνατότητα συγκόλλησης και αντοχή στη διάβρωση.
Ιδιότητα | Μονάδες | Μέθοδος Δοκιμής | Συνθήκη | Τυπική Τιμή | ||
ΘΕΡΜΙΚΑ | Θερμοκρασία Μετάβασης Υάλου (Tg) | C | DSC | Ως παραλήφθηκε | 185 | |
DMA | Ως παραλήφθηκε | 210 | ||||
Θερμοκρασία Θερμικής Αποσύνθεσης | C | TGA | Ως παραλήφθηκε | 410 | ||
Χρόνος για Απολέπιση (T288) | Χωρίς Cu | Λεπτά | IPC TM-650 2.4.24.1 | Ως παραλήφθηκε | > 120 | |
Με Cu | Λεπτά | IPC TM-650 2.4.24.1 | Ως παραλήφθηκε | > 120 | ||
CTE : α1 | Άξονας X ppm / C | ppm / C | IPC TM-650 2.4.24 | < Tg | 14 - 16 | |
Άξονας Y ppm / C | ppm / C | IPC TM-650 2.4.24 | < Tg | 14 - 16 | ||
Άξονας Z ppm / C | ppm / C | IPC TM-650 2.4.24 | < Tg | 45 | ||
CTE : α2 | Άξονας Z ppm / C | ppm / C | IPC TM-650 2.4.24 | > Tg 260 | 260 | |
ΗΛΕΚΤΡΙΚΑ | Αντίσταση Όγκου | MΩ - cm | IPC TM-650 2.5.17.1 | C-96/35/90 | 1 x 109 | |
Αντίσταση Επιφάνειας | MΩ | IPC TM-650 2.5.17.1 | C-96/35/90 | 1 x 108 | ||
Διηλεκτρική Σταθερά (Dk) | @ 1GHz | / | IPC TM-650 2.5.5.9 | C-24/23/50 | 3.71 | |
@ 10GHz | / | IPC TM-650 2.5.5.5 | C-24/23/50 | 3.61 | ||
Συντελεστής Απώλειας (Df) | @ 1GHz | / | IPC TM-650 2.5.5.9 | C-24/23/50 | 0.002 | |
@ 10GHz | / | IPC TM-650 2.5.5.5 | C-24/23/50 | 0.004 | ||
ΦΥΣΙΚΑ | Απορρόφηση Νερού | % | IPC TM-650 2.6.2.1 | D-24/23 | 0.14 | |
Αντοχή Αποκόλλησης | 1oz (H-VLP) | kN / m | IPC TM-650 2.4.8 | Ως Παραλήφθηκε 0.8 | 0.8 | |
Ευφλεκτότητα | / | UL | C-48/23/50 | 94V-0 |
Διάταξη Στοίβας
Η στοίβα του PCB μας είναι σχεδιασμένη για βέλτιστη απόδοση σε εφαρμογές υψηλής συχνότητας:
Χάλκινα Στρώματα: Πολλαπλά στρώματα χαλκού που κυμαίνονται από 17 μm έως 35 μm, στρατηγικά τοποθετημένα για αποτελεσματική μετάδοση σήματος.
Υλικά Prepreg: Τα prepregs R-5670(G) παρέχουν σταθερότητα και μόνωση μεταξύ των χάλκινων στρωμάτων.
Βασικό Υλικό: Το M6 Core R5775G (HVLP) εξασφαλίζει χαμηλή διηλεκτρική απώλεια και υψηλή θερμική αξιοπιστία.
Πλεονεκτήματα του Megtron6 (M6) R-5775G
Απόδοση Υψηλής Ταχύτητας
Το laminate Megtron6 είναι ειδικά σχεδιασμένο για εφαρμογές υψηλής συχνότητας. Με διηλεκτρική σταθερά 3,4 στα 1 GHz και 3,34 στα 13 GHz, ελαχιστοποιεί την απώλεια σήματος, καθιστώντας το ιδανικό για επικοινωνίες 5G και άλλες τεχνολογίες υψηλής ταχύτητας.
Χαμηλή Διηλεκτρική Απώλεια
Ο συντελεστής απαγωγής 0,002 στα 1 GHz και 0,0037 στα 13 GHz διασφαλίζει ότι η ενέργεια μεταδίδεται αποτελεσματικά, μειώνοντας την παραγωγή θερμότητας και βελτιώνοντας τη συνολική απόδοση.
Θερμική Αξιοπιστία
Η υψηλή τιμή Tg (>185 °C) και η θερμοκρασία θερμικής αποσύνθεσης (Td) των 410 °C καθιστούν αυτό το PCB κατάλληλο για περιβάλλοντα με σημαντικές θερμικές προκλήσεις, όπως εφαρμογές αυτοκινήτων και αεροδιαστημικής.
Περιβαλλοντική Συμμόρφωση
Αυτό το PCB είναι συμβατό με RoHS και δεν περιέχει αλογόνα, ευθυγραμμίζοντας με τα παγκόσμια πρότυπα για την πράσινη κατασκευή. Αυτή η δέσμευση για τη βιωσιμότητα είναι ζωτικής σημασίας για τον σύγχρονο ηλεκτρονικό σχεδιασμό.
Υλικό PCB: | Ύφασμα Γυαλιού Χαμηλού DK |
Ονομασία: | Laminate R-5775(G), Prepreg R-5670(G) |
Διηλεκτρική σταθερά: | 3.61 10GHz |
Συντελεστής Απώλειας | 0.004 10GHz |
Αριθμός στρώσεων: | Multilayer PCB, Hybrid PCB |
Βάρος χαλκού: | 0.5oz (17 µm), 1oz (35µm), 2oz (70µm) |
Πάχος PCB: | 0.4mm, 0.6mm, 0.8mm, 1.0mm, 1.6mm, 1.8mm, 2.0mm |
Μέγεθος PCB: | ≤400mm X 500mm |
Μάσκα συγκόλλησης: | Πράσινο, Μαύρο, Μπλε, Κίτρινο, Κόκκινο κ.λπ. |
Φινίρισμα επιφάνειας: | Γυμνός χαλκός, HASL, ENIG, Ασημένια βύθιση, Κασσίτερος βύθισης, OSP κ.λπ. |
Τυπικές Εφαρμογές
Επικοινωνία 5G: Βάσεις, κεραίες χιλιοστομετρικών κυμάτων, RF front-ends
Ηλεκτρονικά Αυτοκινήτων: Συστήματα ραντάρ 77 GHz, ADAS
Κέντρα Δεδομένων: Μητρικές πλακέτες διακομιστών υψηλής ταχύτητας, PCB οπτικών μονάδων
Αεροδιαστημική: Πλακέτες κυκλωμάτων για δορυφορικές επικοινωνίες και ραντάρ
Ηλεκτρονικά Καταναλωτών: Δρομολογητές Wi-Fi 6E/7, συσκευές AR/VR
Συμπέρασμα
Αυτό το PCB με υλικό Megtron6 είναι ένα κομβικό στοιχείο στο τοπίο των σύγχρονων ηλεκτρονικών. Από την επικοινωνία υψηλής ταχύτητας έως τα συστήματα ασφαλείας αυτοκινήτων, τα προηγμένα χαρακτηριστικά και τα υλικά του παρέχουν τη βάση για καινοτόμα σχέδια. Καθώς η τεχνολογία συνεχίζει να προοδεύει, αυτό το PCB είναι έτοιμο να αντιμετωπίσει τις προκλήσεις των εφαρμογών υψηλής απόδοσης του αύριο. Αγκαλιάστε το μέλλον των ηλεκτρονικών με τις εξελιγμένες, αξιόπιστες και περιβαλλοντικά υπεύθυνες λύσεις PCB μας.
