Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
| Υλικό βάσεων: | TC600 1.27mm | Αρίθμηση στρώματος: | 2 στρώματα |
|---|---|---|---|
| Πάχος PCB: | 1,4 χιλ. ±0.1 | Μέγεθος PCB: | 120 Χ 66mm=1up |
| Μάσκα ύλης συγκολλήσεως: | μαύρος | Silkscreen: | άσπρος |
| Βάρος χαλκού: | 1oz | Η επιφάνεια τελειώνει: | Ασήμι βύθισης, 80,8% |
| Επισημαίνω: | Πίνακας PCB μικροκυμάτων υψηλής ταχύτητας,Πίνακας κυκλωμάτων φούρνων μικροκυμάτων PCB,Πλαισιωμένος διπλάσιο πίνακας PCB μικροκυμάτων |
||

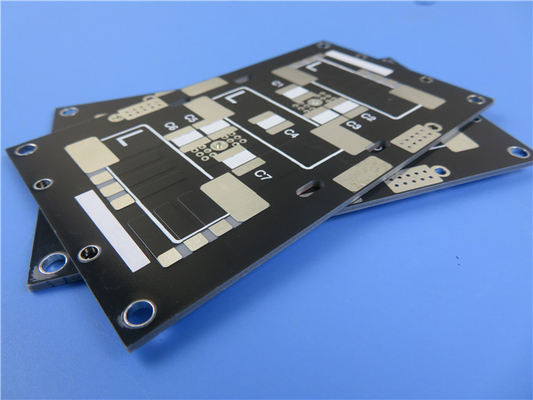

TC600 PCB 50mil 1.27mm υψηλής συχνότητας διπλός πλαισιωμένος πίνακας κυκλωμάτων μικροκυμάτων με το ασήμι βύθισης
(Οι τυπωμένοι πίνακες κυκλωμάτων είναι επί παραγγελία προϊόντα, η εικόνα και οι παράμετροι που παρουσιάζονται είναι ακριβώς για την αναφορά)
Γενική περιγραφή
Αυτό είναι ένας τύπος του διοικητικού PCB θερμότητας που γίνεται στο υπόστρωμα TC600 Rogers (Αρλόν) με το πάχος 50mil, τον αρχικό χαλκό 0.5oz, τον τελειωμένο χαλκό 1oz, τη μαύρη μάσκα ύλης συγκολλήσεως από τη συστατική πλευρά και το ασήμι βύθισης που καλύπτεται στα μαξιλάρια. Είναι ένας διπλός πίνακας στρώματος που κατασκευάζεται σύμφωνα με την κατηγορία 2 ΕΠΙ τα πρότυπα. Όλοι οι πίνακες είναι ηλεκτρικό δοκιμασμένο, πετώντας έλεγχος 100% ή προσάρτημα δοκιμής, πριν από την αποστολή.
Προδιαγραφές PCB
| ΜΈΓΕΘΟΣ PCB | 120 Χ 66mm=1up |
| ΤΥΠΟΣ ΠΙΝΑΚΩΝ | Πλαισιωμένο διπλάσιο PCB |
| Αριθμός στρωμάτων | 2 στρώματα |
| Η επιφάνεια τοποθετεί τα συστατικά | ΝΑΙ |
| Μέσω των τμημάτων τρυπών | Αριθ. |
| STACKUP ΣΤΡΩΜΑΤΟΣ | χαλκός - 17um (0,5 oz) ΤΟΠ στρώμα +plate |
| TC600 1.27mm | |
| χαλκός - 17um (0,5 oz) + στρώμα πιάτων BOT | |
| ΤΕΧΝΟΛΟΓΙΑ | |
| Ελάχιστα ίχνος και διάστημα: | 6 mil/6 mil |
| Ελάχιστες/μέγιστες τρύπες: | 0,5 χιλ./4,0 χιλ. |
| Αριθμός διαφορετικών τρυπών: | 6 |
| Αριθμός τρυπών τρυπανιών: | 87 |
| Αριθμός αλεσμένων αυλακώσεων: | 0 |
| Αριθμός εσωτερικών διακοπών: | 0 |
| Έλεγχος σύνθετης αντίστασης: | αριθ. |
| Αριθμός χρυσού δάχτυλου: | 0 |
| ΥΛΙΚΟ ΠΙΝΑΚΩΝ | |
| Γυαλί εποξικό: | TC600 1.27mm |
| Τελικό φύλλο αλουμινίου εξωτερικό: | 1,0 oz |
| Τελικό φύλλο αλουμινίου εσωτερικό: | ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ |
| Τελικό ύψος του PCB: | 1,4 χιλ. ±0.1 |
| ΕΠΕΝΔΥΣΗ ΚΑΙ ΕΠΙΣΤΡΩΜΑ | |
| Η επιφάνεια τελειώνει | Ασήμι βύθισης, 80,8% |
| Η μάσκα ύλης συγκολλήσεως ισχύει: | Τοπ πλευρά και κατώτατη πλευρά |
| Χρώμα μασκών ύλης συγκολλήσεως: | Μαύρος |
| Τύπος μασκών ύλης συγκολλήσεως: | LPI |
| CONTOUR/CUTTING | Δρομολόγηση |
| ΧΑΡΑΚΤΗΡΙΣΜΟΣ | |
| Πλευρά του συστατικού μύθου | Συστατική πλευρά |
| Χρώμα του συστατικού μύθου | Άσπρος |
| Όνομα ή λογότυπο κατασκευαστών: | ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ |
| ΜΕΣΩ | Καλυμμένος μέσω της τρύπας (PTH), ελάχιστο μέγεθος 0.5mm. |
| FLAMIBILITY ΕΚΤΙΜΗΣΗ | 94V-0 |
| ΑΝΟΧΗ ΔΙΑΣΤΑΣΗΣ | |
| Διάσταση περιλήψεων: | 0,0059» |
| Επένδυση πινάκων: | 0,0029» |
| Ανοχή τρυπανιών: | 0,002» |
| ΔΟΚΙΜΗ | 100% ηλεκτρική προγενέστερη αποστολή δοκιμής |
| ΤΥΠΟΣ ΕΡΓΟΥ ΤΈΧΝΗΣ ΠΟΥ ΠΑΡΕΧΕΤΑΙ | αρχείο ηλεκτρονικού ταχυδρομείου, Gerber rs-274-Χ, PCBDOC κ.λπ. |
| ΠΕΡΙΟΧΗ ΥΠΗΡΕΣΙΩΝ | Παγκοσμίως, συνολικά. |
Τα πλεονεκτήματά μας
1. Οι ισχυρές ικανότητες PCB υποστηρίζουν την έρευνα και την ανάπτυξή σας, τις πωλήσεις και το μάρκετινγκ
2. Τα προϊόντα PCB και η κατασκευή πιστοποιούνται από τις εξουσιοδοτημένες οργανώσεις
3. 16000㎡ εργαστήριο με ικανότητα παραγωγής 30000㎡ και 8000 τύπους των PCB το μήνα
4. Γρήγορος έλεγχος CADCAM και ελεύθερη αναφορά PCB
5. Καμία ελάχιστη ποσότητα διαταγής. 1 κομμάτι είναι διαθέσιμο
6. Μια ομάδα με το πάθος, την πειθαρχία, την ευθύνη και την τιμιότητα
7. Περισσότερο από έτη 19+ εμπειρίας PCB υψηλής συχνότητας
8. Ικανότητα PCB πρωτοτύπων στην ικανότητα παραγωγής όγκου
9. Παράδοση εγκαίρως: >98%, ποσοστό καταγγελίας πελατών: <1>
10. Κατηγορία 3 κατηγορίας 2/ΕΠΙ ΕΠΙ
Οι ικανότητες PCB μας (2022)
| Παράμετρος | Αξία |
| Αριθμήσεις στρώματος | 1-32 |
| Υλικό υποστρωμάτων | RO4350B, RO4003C, RO4730G3, RO4360G2, RO4533, RO4534, RO4535, RO3003, RO3006, RO3010, RO3035, RO3203, RO3210 RT/Duriod 5880 RT/Duriod 5870, RT/Duriod 6002, RT/Duroid 6010, RT/duroid 6035HTC RT/duroid 5880LZ TMM3, TMM4, TMM6, TMM10, TMM10i, TMM13i, κάπα 438 Tlf-35 RF-35TC, RF-60A, RF-60TC, RF-35A2, RF-45, RF-10, TRF-45 TLX-0, TLX-6, TLX-7, TLX-8 TLX-9, TLY-3, TLY-5, TLY-5Z PTFE F4B (DK2.2 DK2.65 DK2.85 DK2.94, DK3.0, DK3.2, DK3.38, DK3.5, DK4.0, DK4.4, DK6.15, DK10.2) AD250C, AD255C, AD300D, AD350A, AD450, AD600, AD1000, TC350 TC600 Nelco N4000, N9350, N9240 FR-4 (υψηλό Tg S1000-2M, TU-872 SLK, TU-768, αυτός-180A κ.λπ.), FR-4 υψηλό CTI>600V Polyimide, PET Πυρήνας κ.λπ. μετάλλων. |
| Μέγιστο μέγεθος | Δοκιμή πετάγματος: 900*600mm, δοκιμή 460*380mm, καμία δοκιμή 1100*600mm προσαρτημάτων |
| Ανοχή περιλήψεων πινάκων | ±0,0059»(0.15mm) |
| Πάχος PCB | 0,0157» - 0,3937» (0.40mm--10.00mm) |
| Ανοχή πάχους (T≥0.8mm) | ±8% |
| Ανοχή πάχους (t<0.8mm) | ±10% |
| Πάχος στρώματος μόνωσης | 0,00295» - 0,1969» (0.075mm--5.00mm) |
| Ελάχιστη διαδρομή | 0,003» (0.075mm) |
| Ελάχιστο διάστημα | 0,003» (0.075mm) |
| Εξωτερικό πάχος χαλκού | 35µm--350µm (1oz-10oz) |
| Εσωτερικό πάχος χαλκού | 17µm--350µm (0.5oz - 10oz) |
| Τρύπα τρυπανιών (μηχανική) | 0,0079» - 0,25» (0.2mm--6.35mm) |
| Τελειωμένη τρύπα (μηχανική) | 0,0039» - 0,248» (0.10mm--6.30mm) |
| DiameterTolerance (μηχανικό) | 0,00295» (0.075mm) |
| Εγγραφή (μηχανική) | 0,00197» (0.05mm) |
| Λόγος διάστασης | 12:1 |
| Τύπος μασκών ύλης συγκολλήσεως | LPI |
| Ελάχιστη γέφυρα Soldermask | 0,00315» (0.08mm) |
| Ελάχιστη εκκαθάριση Soldermask | 0,00197» (0.05mm) |
| Βούλωμα μέσω της διαμέτρου | 0,0098» - 0,0236» (0.25mm--0.60mm) |
| Ανοχή ελέγχου σύνθετης αντίστασης | ±10% |
| Η επιφάνεια τελειώνει | HASL, HASL ΕΆΝ, ENIG, κασσίτερος βύθισης, ασήμι βύθισης, OSP, χρυσό δάχτυλο, καθαρό χρυσό καλυμμένος κ.λπ. |
