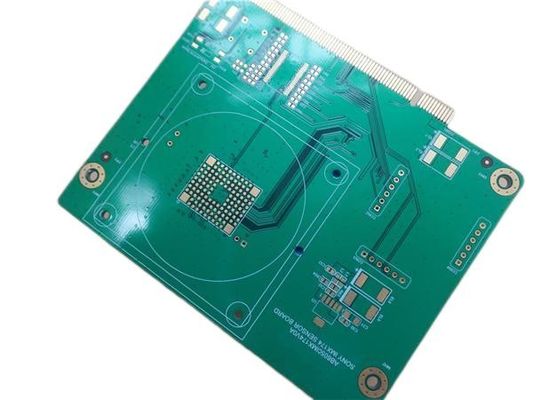

Χρυσό δάχτυλων PCB επίχρυσο ακρών συνδετήρων κυκλωμάτων PCB δάχτυλων επαφών πινάκων σκληρό χρυσό

MOQ:	1pcs
τιμή:	USD9.99-99.99
Τυπική συσκευασία:	Κενό bags+Cartons
Περίοδος παράδοσης:	8-9 εργάσιμες ημέρες
Μέθοδος πληρωμής:	T/T
Ικανότητα εφοδιασμού:	5000pcs το μήνα

Πληροφορίες Πληροφορίες

Περιγραφή προϊόντος

Λεπτομέρειες

Τόπος καταγωγής

Μάρκα

Bicheng

Πιστοποίηση

UL, ISO9001, IATF16949

Αριθμό μοντέλου

BIC-459.V1.0

Βασικό υλικό:

Αρίθμηση στρώματος:

8 στρώματα

Πάχος PCB:

1.6 mm +/- 0.16

Μέγεθος PCB:

150 x 141mm=1ΤΕΜ

Μάσκα συγκόλλησης:

Σχολιάστε πράσινο

Μεταξιού:

Λευκό

Βάρος χάλκιου:

Εσωτερικό 1oz, εξωτερικό 0,5oz

Φινίρισμα επιφάνειας:

χρυσός βύθισης

Επισημαίνω:

UL πολυστρωματικός πίνακας PCB

2oz πολυστρωματικός πίνακας PCB

πίνακας PCB 2oz SMPS

Περιγραφή προϊόντος

Χρυσόχρυσο PCBΧρυσόχρωμαΠίνακας κυκλώματος συνδετήρα άκρου Επικοινωνία σκληρού χρυσούΔάχτυλαPCB

(Τα κυκλώματα εκτύπωσης είναι προϊόντα προσαρμοσμένα, η εικόνα και οι παραμέτροι που εμφανίζονται είναι μόνο για αναφορά)

1Γενική περιγραφή

Πρόκειται για ένα είδος 8 στρωμάτων κυκλώματος εκτύπωσης που είναι κατασκευασμένο σε FR-4 υπόστρωμα με Tg 170 ° C για την εφαρμογή της κινητής ευρυζωνικής.6 mm πάχος με λευκή μεταξένινη οθόνη (Taiyo) σε πράσινη μάσκα συγκόλλησης (Taiyo) και χρυσό βύθισης σε στρώματα. 80 ταινίες από χρυσά δάχτυλα είναι στην άκρη για την εισαγωγή της χρήσης. Το βασικό υλικό είναι από την Ταϊβάν ITEQ που παρέχει 1 έως PCB ανά πάνελ.Κάθε 25 σανίδες είναι συσκευασμένες για αποστολή.

1.2 Χαρακτηριστικά και benεταιριάζει

1Το υλικό υψηλής Tg παρουσιάζει εξαιρετική θερμική αξιοπιστία και αντίσταση CAF, παρέχοντας μακροχρόνια αξιοπιστία για βιομηχανικές και αυτοκινητοβιομηχανικές εφαρμογές.

2Τα χρυσά δάχτυλα μειώνουν την αντίσταση στην επαφή.

3. 16000m2 εργαστήριο;

4- Αντιμετωπίζοντας τις ανάγκες PCB από πρωτότυπο μέχρι μαζική παραγωγή.

5- αυστηρή επιθεώρηση και παρακολούθηση του WIP καθώς και εργασιακές οδηγίες·

6ΔΕΠ 2 / ΔΕΠ 3.

7. ISO9001, ISO14001, ISO13485, UL πιστοποιημένο εργοστάσιο παραγωγής·

8- Διαφορετικές μεταφορές: FedEx, DHL, TNT, EMS.

9Δεν υπάρχει MOQ, χαμηλό κόστος για πρωτότυπα και μικρές ποσότητες.

Χρυσό δάχτυλων PCB επίχρυσο ακρών συνδετήρων κυκλωμάτων PCB δάχτυλων επαφών πινάκων σκληρό χρυσό 0

1.3 Προδιαγραφές PCB

Μέγεθος PCB	150 x 141mm = 1PCS
ΤΥΠΟΣ ΠΑΡΑΣΤΕΛΟΥ	Πολυεπίπεδη PCB
Αριθμός στρωμάτων	8 στρώματα
Συστατικά επιφανειακής τοποθέτησης	Ναι.
Μέσα από εξαρτήματα τρύπας	ΟΧΙ
ΠΑΡΑΓΜΑΤΙΚΗ ΣΤΑΚΗ	χάλκινο ------- 18um ((0.5oz) + πλάκα TOP στρώμα
	Prepreg 7628 ((43%) 0,195 χιλιοστά
	χάλκινο ------- 35um(1oz) Μέση στρώση 1
	FR-4 0,2 mm
	χάλκινο ------- 35um(1oz) Μέση στρώση 2
	Prepreg 7628 ((43%) 0,195 χιλιοστά
	χάλκινο ------- 35um(1oz) Μέση στρώση 3
	FR-4 0,2 mm
	χάλκινο ------- 35um(1oz) Μέση στρώση 4
	Prepreg 7628 ((43%) 0,195 χιλιοστά
	χάλκινο ------- 35um(1oz) Μέση στρώση 5
	FR-4 0,2 mm
	χάλκινο ------- 35um(1oz) Μέση στρώση 6
	Prepreg 7628 ((43%) 0,195 χιλιοστά
	χάλκινο ------- 18um ((0,5oz) + πλάκα BOT στρώμα
ΤΕΧΝΟΓΙΑ
Ελάχιστο ίχνος και χώρος:	4 ml/4 ml
Ελάχιστες / μέγιστες τρύπες:	0.35/3.5mm
Αριθμός διαφόρων οπών:	23
Αριθμός τρυπών:	183
Αριθμός σχισμάτων:	0
Αριθμός εσωτερικών διαχωρισμάτων:	0
Έλεγχος αντίστασης	- Όχι.
Αριθμός χρυσού δακτύλου	39
ΥΛΟΔΟΣ ΠΑΡΟΣ
Εποξικό γυαλί:	FR-4, ITEQ IT-180 TG170°C er<5.4
Τελικό εξωτερικό φύλλο:	1 ουγκιά
Τελικό εσωτερικό φύλλο:	1 ουγκιά
Τελικό ύψος PCB:	10,6 mm ± 0.16
Πλαστική και επικάλυψη
Τελεία επιφάνειας	Χρυσός βύθισης σε πλακέτα, χρυσός ηλεκτροπληρωμένος σε συνδέσμους άκρων
Η μάσκα συγκόλλησης εφαρμόζεται σε:	Πάνω και κάτω, 12μm ελάχιστο
Χρώμα μάσκας συγκόλλησης:	Πλαστικό πράσινο, Taiyo PSR-2000GT600D
Τύπος μάσκας συγκόλλησης:	Επενδύσεις
ΚΟΝΤΟΥΡ/ΚΑΤΑΣΗ	Διαδρομή
ΣΗΜΕΙΩΣΗ
Πλευρά του θρύλου του συστατικού	Πάνω και κάτω.
Χρώμα του παραρτήματος	Λευκό, Taiyo IJR-4000 MW300
Ονομασία ή λογότυπο του κατασκευαστή:	Σημειώνεται στο πίνακα σε έναν μαέστρο και στα πόδια Ελεύθερη περιοχή
Δίπλα	Επικάλυψη με τρύπα (PTH)
ΑΡΧΙΣΜΟΣ ΠΑΡΑΦΑΛΑΣΤΗΤΑΣ	Υπόδειγμα:
ΔΕΣΜΟΣ ΤΟΛΕΡΑΣΗΣ
Διάσταση του διαγράμματος:	0.0059"
Επικάλυψη από χαρτόνια:	0.0029"
Ανεπάρκεια τρυπών:	0.002"
Δοκιμή	100% ηλεκτρική δοκιμή πριν από την αποστολή
Τύπος έργου τέχνης που πρέπει να παρασχεθεί	αρχείο ηλεκτρονικού ταχυδρομείου, Gerber RS-274-X, PCBDOC κλπ
ΧΟΡΙΟΣ Υπηρεσιών	Παγκοσμίως, παγκοσμίως.

1.4Εφαρμογές

Μεταδότης Bluetooth

Συστήματα CCTV

Αυξητήρας χαμηλού θορύβου

5G κινητό hotspot

Ανάπτυξη ενσωματωμένων συστημάτων

Χρυσό δάχτυλων PCB επίχρυσο ακρών συνδετήρων κυκλωμάτων PCB δάχτυλων επαφών πινάκων σκληρό χρυσό 1

1.5Χρυσό δαχτυλίδι PCB

Σκοπός είναι η εγκατάσταση ηλεκτρικής σύνδεσης με την πλακέτα χωρίς τη χρήση ενός συστήματος δύο τμημάτων συνδέσεων.Η επικάλυψη του νικελίου και του χρυσού πραγματοποιείται ουσιαστικά με τον ίδιο τρόπο με την επικάλυψη του χαλκού και του κασσίτερου/προβλήματοςΗ επικάλυψη μπορεί να πραγματοποιηθεί είτε χειροκίνητα είτε αυτόματα.που προκαλεί εναλλακτική εναπόθεση χρυσού κατά μήκος της σειράς των δακτύλων επαφήςΤο αποτέλεσμα είναι συχνά μια κατανομή πάχους με τα εξωτερικά δάχτυλα επαφής να έχουν ίσως διπλάσιο χρυσό από τα κεντρικά δάχτυλα επαφής.Η επιχρυσωμένη επένδυση λαμβάνει χώρα ενώ οι σανίδες γλιστρούν μέσα από το κύτταρο επένδυσηςΗ μέθοδος προσφέρει μια διακύμανση πάχους χρυσού που μπορεί να ελεγχθεί εντός ± 5% ή καλύτερα.Αυτό οφείλεται στο γεγονός ότι όλα τα δάχτυλα επαφής θα αντιμετωπιστεί με τον ίδιο ακριβώς τρόπο, όταν η σανίδα κινείται μέσω της κυττάρου της διαδικασίας.

Οι συνδετήρες άκρων είναι συχνά εφοδιασμένοι με μια τρύπα που χρησιμεύει για να καθοδηγεί την πλακέτα σε σχέση με το δοχείο (τρύπα εντοπισμού) και/ή για να αποτρέψει την εσφαλμένη εισαγωγή της πλακέτας (τρύπα πόλωσης)Συνήθως, ο κατασκευαστής PCB προτιμά να καθοδηγεί τη θέση ταυτόχρονα με την διαμόρφωση της πλακέτας.

Προκειμένου να διευκολυνθεί η εισαγωγή της πλάκας στο δοχείο, η άκρη κατά μήκος του συνδέσμου πρέπει να είναι καλυμμένη.Η διάτρηση έχει επίσης το πλεονέκτημα της μείωσης της γρατσουνιάς των επαφών του δοχείου όταν η σανίδα εισάγεται στο δοχείο.

Χρυσό δάχτυλων PCB επίχρυσο ακρών συνδετήρων κυκλωμάτων PCB δάχτυλων επαφών πινάκων σκληρό χρυσό 2
