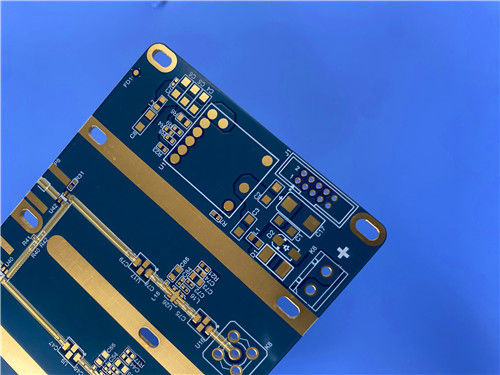

Πίνακας κυκλωμάτων πολυεπίπεδου 12 στρωμάτων M6 PCB Ελέγχου εμποδίωσης ENIG

MOQ:	1 τεμ
τιμή:	USD9.99-99.99
Τυπική συσκευασία:	Τσάντες κενού+χαρτοκιβώτια
Περίοδος παράδοσης:	8-9 εργάσιμες ημέρες
Μέθοδος πληρωμής:	T/T
Ικανότητα εφοδιασμού:	5000pcs το μήνα

Πληροφορίες Πληροφορίες

Περιγραφή προϊόντος

Λεπτομέρειες

Τόπος καταγωγής

Μάρκα

Bicheng

Πιστοποίηση

UL, ISO9001, IATF16949

Αριθμό μοντέλου

BIC-332.V1.0

Βασικό υλικό:

Megtron6 (M6) R-5775G(HVLP) + Prepreg R-5670(G)

Αρίθμηση στρώματος:

12 στρώματα

Πάχος PCB:

2.12mm

Μέγεθος PCB:

220mm x 60mm ανά μονάδα (ανοχή: ±0,15mm)

Μεταξιού:

Λευκό

Μάσκα συγκόλλησης:

Βάρος χάλκιου:

Εξωτερικά στρώματα (L1, L12): 1oz (1,4 mils / 35μm)Εσωτερικά στρώματα: 0,5oz (0,7 mils / 17μm) ή 1oz

Φινίρισμα επιφάνειας:

Ηλεκτροσυγκολλητής νικελίου βύθιση χρυσό (Enig)

Επισημαίνω:

12 στρώσεις M6 PCB με ENIG

Πίνακας κυκλωμάτων πολυεπίπεδου ελέγχου αντιστάθμισης

PCB υψηλής ταχύτητας με εγγύηση

Περιγραφή προϊόντος

Πίνακας κυκλωμάτων πολυεπίπεδου 12 στρωμάτων M6 PCB Ελέγχου εμποδίωσης ENIG

Αυτό το 12 στρώσεων άκαμπτο PCB είναι κατασκευασμένο με την Panasonic Megtron6 (M6) R-5775 - ένα προηγμένο υψηλής ταχύτητας,χαμηλής απώλειας επένδυση με χαλκό (CCL) - για να παρέχει εξαιρετική ακεραιότητα σήματος και αξιοπιστία για απαιτητικές εφαρμογές υψηλής συχνότητας.

Λεπτομέρειες PCB

Παράμετρος	Προδιαγραφές
Αριθμός στρωμάτων	12 στρώσεις άκαμπτο PCB
Βασικό υλικό	Megtron6 (M6) R-5775G ((HVLP) + Prepreg R-5670 ((G)
Διάμετροι του πίνακα	220 mm x 60 mm ανά μονάδα (ανεπάρκεια: ±0,15 mm)
Δάχος τελικής σανίδας	2.12mm
Βάρος χαλκού	Εξωτερικά στρώματα (L1, L12): 1 ουγκιά (1.4 mils / 35μm) Εσωτερικά στρώματα: 0,5 oz (0,7 mils / 17μm) ή 1 oz (35μm) (ανά στοίβασμα)
Μέσα από πάχος επικάλυψης	25 μm
Ελάχιστο ίχνος/χώρος	3 ml / 3 ml
Ελάχιστο μέγεθος τρύπας	0.2mm
Διάδρομοι	Συνολικά 459 (χωρίς τυφλές σωλήνες), σωλήνες 0,2 mm και 0,4 mm γεμάτες ρητίνη + επικάλυψη με κάλυψη
Τελεία επιφάνειας	Χρυσός βύθισης χωρίς ηλεκτρικό νικέλιο (ENIG)
Σιδερένιο	Πάνω (L1): Λευκό; Κάτω (L12): Λευκό
Μάσκα συγκόλλησης	Πάνω (L1): Μπλε. Κάτω (L12): Μπλε
Διασφάλιση ποιότητας	100% Ηλεκτρική δοκιμή πριν από την αποστολή
Τύπος έργου ζωγραφικής	Gerber RS-274-X
Πρότυπο ποιότητας	Διάταξη IPC-3

Ακριβής συσσώρευση PCB

Τύπος στρώματος	Προδιαγραφές	Δάχος
Διάταξη χαλκού (εξωτερική επιφάνεια - L1)	Χάλυβα_στρώμα_1	35μm (1oz)
Προετοιμασία	R-5670(G) 1080 (68%) × 1	810,4 μm
Διάταξη χαλκού (Εσωτερική - L2)	Χάλυβα_στρώμα_2	35μm (1oz)
Μέγαρο Megtron6	M6 Core R5775G ((HVLP)	75 μm
Διάταξη χαλκού (Εσωτερική - L3)	Χάλυβα_στρώμα_3	17μm (0,5oz)
Προετοιμασία	R-5670(G) 3313 (59%) × 2	2190,9 μm
Διάταξη χαλκού (Εσωτερική - L4)	Χάλκινο στρώμα4	17μm (0,5oz)
Μέγαρο Megtron6	M6 Core R5775G ((HVLP)	75 μm
Τάξη χαλκού (εσωτερική - L5)	Χάλυβα_στρώμα_5	17μm (0,5oz)
Προετοιμασία	R-5670(G) 3313 (59%) × 2	216.5μm
Τάξη χαλκού (Εσωτερική - L6)	Χάλκινο_στρώμα_6	35μm (1oz)
Μέγαρο Megtron6	M6 Core R5775G ((HVLP)	400 μm (δυνατότητα πυρήνα για σταθερότητα)
Διάταξη χαλκού (Εσωτερική - L7)	Χάλυβα_στρώμα_7	35μm (1oz)
Προετοιμασία	R-5670(G) 3313 (59%) × 2	2150,6 μm
Διάταξη χαλκού (Εσωτερική - L8)	Χάλκινο_στρώμα_8	17μm (0,5oz)
Μέγαρο Megtron6	M6 Core R5775G ((HVLP)	75 μm
Τάξη χαλκού (Εσωτερική - L9)	Χάλυβα_στρώμα_9	17μm (0,5oz)
Προετοιμασία	R-5670(G) 3313 (59%) × 2	2190,8 μm
Διάταξη χαλκού (Εσωτερική - L10)	Χάλυβα_στρώμα_10	17μm (0,5oz)
Μέγαρο Megtron6	M6 Core R5775G ((HVLP)	75 μm
Διάταξη χαλκού (Εσωτερική - L11)	Χάλυβα_στρώμα_11	35μm (1oz)
Προετοιμασία	R-5670(G) 1080 (68%) × 1	810,4 μm
Διάταξη χαλκού (εξωτερικός πυθμένας - L12)	Χάλυβα_στρώμα_12	35μm (1oz)

Ελέγχος κρίσιμης αντίστασης (50 Ωμ μεμονωμένο)

Ιδιωτικός αριθμός αντίστασης	Διαμόρφωση	Σχήμα	Διάμετρος ίχνη	Τμήματα αναφοράς	Αντίσταση στόχου
Αντίσταση-1	Ενιαία	Α1 (Εξωτερική άνω πλευρά)	5.71 χιλιοστά	Κάτω: L2	50 Ωμ
Αντίσταση-2	Ενιαία	Α3 (Εσωτερική)	4.31 χιλιοστά	Επάνω: L2; Κάτω: L4	50 Ωμ
Αντίσταση-3	Ενιαία	Α3 (Εσωτερική)	4.71 χιλιοστά	Επάνω: L4; Κάτω: L7	50 Ωμ
Αντίσταση-4	Ενιαία	L8 (Εσωτερική)	4.51 χιλιοστά	Επάνω: L7; Κάτω: L9	50 Ωμ
Αντίσταση 5	Ενιαία	L10 (Εσωτερική)	4.31 χιλιοστά	Επάνω: L9; Κάτω: L11	50 Ωμ

Επισκόπηση του υλικού του Megtron6 (M6) R-5775

Η Panasonic Megtron6 (M6) R-5775 είναι ένα πολυεπίπεδο πολυεπίπεδο επένδυσης χαλκού (CCL) που έχει σχεδιαστεί για ηλεκτρονικά συστήματα υψηλής συχνότητας, υψηλής ταχύτητας και υψηλής αξιοπιστίας.Σχεδιασμένο για να ανταποκρίνεται στις αυστηρές απαιτήσεις του 5G, χιλιομετρικών κυμάτων και υπολογιστών υψηλών επιδόσεων (HPC), συνδυάζει χαμηλή διηλεκτρική απώλεια (Df), σταθερή διηλεκτρική σταθερά (Dk),και εξαιρετική θερμική αξιοπιστία - που επιτρέπει την απρόσκοπτη μετάδοση σημάτων υψηλής ταχύτητας με ελάχιστη εξασθένιση.

Ως υλικό χωρίς αλογόντα, συμβατό με το RoHS, το Megtron6 ευθυγραμμίζεται με τα πρότυπα πράσινης κατασκευής, ενώ υποστηρίζει σχέδια PCB 4-30 στρωμάτων, καθιστώντας το ευπροσάρμοστο για πολύπλοκες αρχιτεκτονικές κυκλωμάτων.Η συμβατότητα του με την παραδοσιακή τεχνολογία επεξεργασίας FR-4 εξαλείφει την ανάγκη ειδικού εξοπλισμού, μειώνοντας το κόστος παραγωγής χωρίς να διακυβεύεται η απόδοση.

Βασικά χαρακτηριστικά του Megtron6 (M6) R-5775

Ιδιοκτησία	Προδιαγραφές
Διορθωτική σταθερά (Dk)	3.4 (1GHz/23°C); 3,34 (13GHz)
Παράγοντας διάσπασης (Df)	00,002 (1GHz/23°C), 0,0037 (13GHz)
Συντελεστής θερμικής διαστολής (CTE)	Άξονας Χ: 16 ppm/°C· άξονας Υ: 16 ppm/°C· άξονας Ζ: 45 ppm/°C
Θερμοκρασία μετάβασης του γυαλιού (Tg)	> 185°C (μέθοδος DSC) · 210°C (μέθοδος DMA)
Θερμική θερμοκρασία αποσύνθεσης (Td)	410°C (μέθοδος TGA)
Υποστήριξη στρώματος	Σχεδιασμοί πολυεπίπεδων PCB 4-30 στρωμάτων
Περιβαλλοντική συμμόρφωση	Συμμόρφωση με το RoHS· απαλλαγμένο από αλογόντα
Συμφωνία κατασκευής	Παραδοσιακή επεξεργασία FR-4 (δεν απαιτείται ειδικός εξοπλισμός)
Αξιολόγηση εύφλεκτης ικανότητας	UL 94 V-0

Τυπικές εφαρμογές

Αυτό το 12 στρώματα Megtron6 PCB είναι προσαρμοσμένο για υψηλής απόδοσης, υψηλής συχνότητας συστήματα σε όλες τις βιομηχανίες:

Επικοινωνία 5G: Αντένες χιλιοστών κυμάτων, AAU (Active Antenna Unit) RF front-ends και υλικό σταθμού βάσης 5G.
Ηλεκτρονικά οχήματα: 77GHz ραντάρ χιλιοστών κυμάτων, ADAS (Advanced Driver-Assistance Systems) και αισθητήρες αυτόνομης οδήγησης.
Κέντρα δεδομένων: Μητρικές πλακέτες διακομιστών υψηλής ταχύτητας, οπτικά μοντέλα 400G/800G PCB και διασυνδέσεις υψηλού εύρους ζώνης.
Αεροδιαστημική & Άμυνα: Συστήματα δορυφορικής επικοινωνίας, κυκλώματα ραντάρ υψηλής συχνότητας και αερομηχανικά.
Καταναλωτικά Ηλεκτρονικά: δρομολογητές Wi-Fi 6E/7, συσκευές AR/VR και περιφερειακά υπολογιστικά υψηλής απόδοσης.
