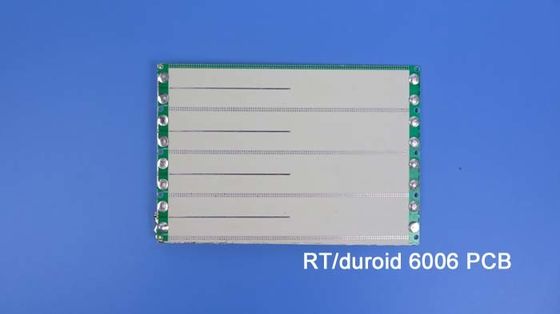

Παρουσιάζουμε το νέο μας PCB, σχεδιασμένο για να ανταποκρίνεται στα υψηλότερα πρότυπα απόδοσης και αξιοπιστίας.Αυτό το PCB προσφέρει απαράμιλλη απόδοση κυκλώματος για ένα ευρύ φάσμα εφαρμογών..
1. Υποστρώματα PCB:
Κατασκευασμένο από κεραμικά συνθετικά PTFE Rogers RT/duroid 6006, το υπόστρωμα PCB προσφέρει ανώτερα χαρακτηριστικά:
- DK 6,15 +/- 0,15 σε 10 GHz/23°C, επιτρέποντας τη μείωση του μεγέθους του κυκλώματος.
- συντελεστής διάσπασης 0,0027 σε 10 GHz/23°C, εξασφαλίζοντας χαμηλή απώλεια και βέλτιστη απόδοση στην ζώνη X ή κάτω.
- Td > 500 °C TGA, παρέχοντας υψηλή θερμική σταθερότητα.
- Απορρόφηση υγρασίας μόνο 0,05%, βελτιώνοντας την αντοχή.
- Ελεγχόμενοι συντελεστές θερμικής διαστολής (CTE) 47 ppm/°C (άξονας X), 34 ppm/°C (άξονας Y) και 117 ppm/°C (άξονας Z), διατηρώντας σταθερότητα υπό διάφορες συνθήκες.
2Χαρακτηριστικά:
Το PCB μας είναι γεμάτο με χαρακτηριστικά που εγγυώνται σταθερή και αξιόπιστη απόδοση κυκλώματος:
- Σφιχτός ερ και έλεγχος πάχους για επαναληπτά αποτελέσματα.
- Καλυμμένο με τυποποιημένο και αντιστροφικά επεξεργασμένο ηλεκτροθεματοποιημένο χαλκό για τη βέλτιστη μετάδοση σήματος.
- Αξιόπιστες διάτρητες τρύπες σε πολυεπίπεδες πλάκες, που εξασφαλίζουν ασφαλείς συνδέσεις.
3Συγκέντρωση:
Αυτό το PCB ακολουθεί μια δύο στρώσεων άκαμπτη κατασκευή:
- Τάξη χαλκού 1: 35 μm
- RT/duroid 6006: 0,635 χιλιοστά (25 εκατοστά)
- στρώμα χαλκού 2: 35 μm
4Πληροφορίες κατασκευής:
- Διάμετρος των πλακών: 114 mm x 60 mm (14PCS), με ανοχή +/- 0,15 mm.
- Ελάχιστο ίχνος / χώρος: 5/7 mils, επιτρέποντας για περίπλοκα σχέδια κυκλωμάτων.
- Ελάχιστο μέγεθος τρύπας: 0,25 mm, διευκολύνοντας την ολοκλήρωση ευέλικτων εξαρτημάτων.
- πάχος τελικής πλάκας: 0,8 mm, ισορροπώντας αντοχή και συμπαγή.
- Τελειωμένο βάρος Cu: εξωτερικά στρώματα 1,4 ml, εξασφαλίζοντας τη βέλτιστη αγωγιμότητα.
- Μέσω πάχους επικάλυψης: 20 μm, προωθώντας ισχυρές συνδέσεις.
- Επιφανειακή επιφάνεια: Χρυσή βύθιση, παρέχοντας εξαιρετική αντοχή στη διάβρωση.
- Πάνω Silkscreen: Λευκό, επιτρέποντας σαφή αναγνώριση του συστατικού.
- Κάτω από το Silkscreen:
- Πάνω μάσκα συγκόλλησης: πράσινη, προστασία από την συγκόλληση.
- Μασκάρα από έλξη κάτω.
- 100% Ηλεκτρική δοκιμή πριν από την αποστολή, εξασφαλίζοντας την ποιότητα και την αξιοπιστία.
5- Στατιστικές PCB:
- Συστατικά: 6
- Συνολικά Pads: 38
- Μέσα από τις τρύπες: 15
- Πάνω SMT Pads: 23
- Βόρεια SMT Pads: 0
- Βιάς: 27.
- Δίκτυα: 3
6Τέχνη και πρότυπα:
Το έργο ζωγραφικής του PCB παρέχεται σε μορφή Gerber RS-274-X. Συμμορφώνεται με το πρότυπο IPC-Class-2, εξασφαλίζοντας υψηλής ποιότητας κατασκευή.
7Διαθεσιμότητα:
Το PCB μας είναι εύκολα διαθέσιμο σε όλο τον κόσμο, καθιστώντας το προσιτό στις ανάγκες του έργου σας.
8Τυπικές εφαρμογές:
Αυτό το ευέλικτο PCB βρίσκει εφαρμογές σε διάφορες βιομηχανίες, συμπεριλαμβανομένων:
- Εναρμονίστε τις κεραίες.
- Συστήματα δορυφορικής επικοινωνίας
- Αυξητές ισχύος.
- Συστήματα αποφυγής συγκρούσεων αεροσκαφών
- Συστήματα προειδοποίησης με επίγειο ραντάρ
| Ιδιοκτησία | NT1 ατμόσφαιρα | Κατεύθυνση | Μονάδες | Υπόθεση | Μέθοδος δοκιμής |
| Η διηλεκτρική σταθερά,εΔιαδικασία | 6.15±0.15 | Z | 10 GHz/23°C | IPC-TM-650 2.5.5.5 Σφραγισμένη γραμμή | |
| Η διηλεκτρική σταθερά,εΣχεδιασμός | 6.45 | Z | 8GHz έως 40GHz | Μέθοδος διαφορικού μήκους φάσης | |
| Παράγοντας διάσπασης,tanδ | 0.0027 | Z | 10 GHz/A | IPC-TM-650 2.5.5.5 | |
| Θερμικός συντελεστής ε | -410 | Z | ppm/°C | - 50°C-170°C | IPC-TM-650 2.5.5.5 |
| Αντίσταση όγκου | 7 x 107 | Μωμ. | Α | IPC 2.5.17.1 | |
| Αντίσταση επιφάνειας | 2 x 107 | Μωμ. | Α | IPC 2.5.17.1 | |
| Ιδιότητες ελαστικότητας | ASTM D638 (0,1/min. ρυθμός συμπίεσης) | ||||
| Το Μοντέλο του Γιανγκ | 627(91) 517(75) | Χ Y | MPa ((kpsi) | Α | |
| Τελειώδης Άγχος | 20(2.8) 17(2.5) | Χ Y | MPa ((kpsi) | Α | |
| Τελική Τάση | 12 έως 13 4 έως 6 | Χ Y | % | Α | |
| Ιδιότητες συμπίεσης | ΑΣTM D695 (0,05/min. ρυθμός τριβής) | ||||
| Το Μοντέλο του Γιανγκ | 1069 (115) | Z | MPa ((kpsi) | Α | |
| Τελειώδης Άγχος | 54(7.9) | Z | MPa ((kpsi) | Α | |
| Τελική Τάση | 33 | Z | % | ||
| Φλεξικό Μοντέλο | 2634 (382) 1951 (283) | X | MPa ((kpsi) | Α | ΑΣTM D790 |
| Τελειώδης Άγχος | 38 (5.5) | Χ Y | MPa ((kpsi) | Α | |
| Διαμόρφωση υπό φορτίο | 0.33 2.1 | Z Z | % | 24 ώρες / 50°C/7MPa 24 ώρες/150°C/7MPa | ΑΣTM D261 |
| Απορρόφηση υγρασίας | 0.05 | % | D48/50°C0.050" (~1.27mm) πάχος | IPC-TM-650 2.6.2.1 | |
| Θερμική αγωγιμότητα | 0.49 | W/m/k | 80°C | ΑΣTM C518 | |
| Συντελεστής θερμικής διαστολής | 47 34 117 |
X Y Z |
ppm/°C | 23°C/50% RH | IPC-TM-650 2.4.41 |
| Td | 500 | °CTGA | ΑΣTM D3850 | ||
| Σφιχτότητα | 2.7 | g/cm3 | ΑΣTM D792 | ||
| Ειδική θερμότητα | 0.97(0.231) | j/g/k (BTU/ib/)ΟΕ) |
Υπολογισμός | ||
| Σκουπίλα χαλκού | 14.3 (2.5) | pi (N/mm) | μετά την πλωτή συγκόλληση | IPC-TM-650 2.4.8 | |
| Πυροδοσία | V-0 | UL 94 | |||
| Συμβατό με διαδικασία χωρίς μόλυβδο | - Ναι, ναι. | ||||
NT1 αλκοόλ NT1 αλκοόλ RT αλκοόλ
Στον κόσμο των PCB υψηλών επιδόσεων, το RT duroid 6006 ξεχωρίζει ως μια πρωτοποριακή λύση υποστρώματος.Αυτό το υπόστρωμα ανοίγει ένα βασίλειο δυνατοτήτων για μηχανικούς και σχεδιαστές.Ας ερευνήσουμε τα αξιοσημείωτα χαρακτηριστικά και τα χαρακτηριστικά που κάνουν το RT duroid 6006 μια αλλαγή παιχνιδιού στη βιομηχανία.
Ένα από τα χαρακτηριστικά του RT duroid 6006 είναι η εντυπωσιακή διηλεκτρική σταθερά του (ε).το υπόστρωμα αυτό επιτρέπει τη μείωση του μεγέθους του κυκλώματος χωρίς να θέτει σε κίνδυνο τις επιδόσειςΓια πιο απαιτητικές εφαρμογές στην περιοχή 8 GHz έως 40 GHz, η τιμή ε σχεδιασμού 6,45 εξασφαλίζει σταθερή απόδοση χρησιμοποιώντας τη μέθοδο διαφορικού μήκους φάσης.
Εκτός από τις εξαιρετικές διηλεκτρικές του ιδιότητες, ο RT duroid 6006 διαθέτει έναν απίστευτα χαμηλό συντελεστή διάσπασης (tanδ) 0,0027 στα 10 GHz/A,διασφάλιση ελάχιστης απώλειας σήματος και υψηλής ακεραιότητας σήματοςΤο θερμικό συντελεστή ε του υποστρώματος, με τιμή -410 ppm/°C από -50°C έως 170°C,εγγυάται σταθερότητα και αξιόπιστη απόδοση σε ευρύ εύρος θερμοκρασιών.
Όσον αφορά τις μηχανικές ιδιότητες, το RT duroid 6006 αποδεικνύει εξαιρετικές επιδόσεις.το υπόστρωμα αυτό παρέχει εξαιρετική δυσκαμψία και ακαμψίαΟι τελικές τιμές αντοχής του υποστρώματος των 20 MPa (2,8 kpsi) στον άξονα X και των 17 MPa (2,5 kpsi) στον άξονα Y εξασφαλίζουν ότι το υπόστρωμα μπορεί να αντέξει σε απαιτητικές συνθήκες.το υπόστρωμα παρουσιάζει τελικές τιμές συμπίεσης 12% έως 13% στον άξονα X και 4% έως 6% στον άξονα Y, καθιστώντας την ανθεκτική σε παραμόρφωση υπό φορτίο.
Το RT duroid 6006 υπερέχει επίσης στις συμπιεστικές ιδιότητες, με ένα μονούλο Young 1069 MPa (115 kpsi) στον άξονα Z και μια τελική πίεση 54 MPa (7,9 kpsi).Αυτή η εξαιρετική αντοχή στην συμπίεση εγγυάται την αξιοπιστία του υποστρώματος κάτω από βαριά φορτίαΕπιπλέον, οι τιμές του εύρους κάμψης του είναι 2634 MPa (382 kpsi) στον άξονα X και 1951 MPa (283 kpsi) στον άξονα Y, σε συνδυασμό με τελική τάση 38 MPa (5,5 kpsi),να είναι ιδανικό για εφαρμογές με απαιτητικές απαιτήσεις κάμψης.
Με ποσοστό απορρόφησης υγρασίας μόλις 0,05%, το RT duroid 6006 διατηρεί τις ηλεκτρικές και μηχανικές του ιδιότητες ακόμη και σε υγρό περιβάλλον.49 W/m/k στους 80°C εξασφαλίζει αποτελεσματική διάχυση της θερμότηταςΟ συντελεστής θερμικής διαστολής του υποστρώματος είναι 47 ppm/°C (άξονας X), 34 ppm/°C (άξονας Y),και 117 ppm/°C (άξονας Z) εγγυάται σταθερότητα διαστάσεων και συμβατότητα με άλλα συστατικά.
| Υλικό PCB: | Κηραμικά συνθετικά υλικά PTFE |
| Ονομασία: | NT1 ατμόσφαιρα |
| Διορθωτική σταθερά: | 6.15 |
| Παράγοντας διάσπασης | 0.0027 10GHz |
| Αριθμός στρωμάτων: | Διπρόσωπο PCB, πολυεπίπεδο PCB, υβριδικό PCB |
| Βάρος χαλκού: | 0.5oz (17 μm), 1oz (35 μm), 2oz (70 μm) |
| Μονάδα διαμόρφωσης: | 10mil ((0.254mm), 25mil (0.635mm), 50mil (1.27mm), 75mil (1.905mm), 100mil ((2.54mm) |
| Μέγεθος PCB: | ≤ 400 mm × 500 mm |
| Μάσκα συγκόλλησης: | Πράσινο, μαύρο, μπλε, κίτρινο, κόκκινο κλπ. |
| Εκτέλεση επιφάνειας: | Γυμνό χαλκό, HASL, ENIG, ασήμι βύθισης, κασσίτερο βύθισης, OSP, καθαρό χρυσαφένιο κλπ. |
Επιπλέον, το RT duroid 6006 παρουσιάζει εξαιρετική αντοχή στη φλόγα με βαθμολογία V-0 σύμφωνα με τα πρότυπα UL 94.διασφάλιση της συμμόρφωσης με τους περιβαλλοντικούς κανονισμούς.
Διαθέσιμο σε όλο τον κόσμο, το RT duroid 6006 ανοίγει έναν κόσμο δυνατοτήτων σε διάφορες βιομηχανίες και εφαρμογές.ή συστήματα αποφυγής συγκρούσεων αεροσκαφών, αυτό το υπόστρωμα δίνει τη δυνατότητα στους μηχανικούς να ωθήσουν τα όρια της τεχνολογικής καινοτομίας.
Για τεχνικές ερωτήσεις ή για να εξερευνήσετε τις δυνατότητες του RT duroid 6006 στο έργο σας, επικοινωνήστε με την εξειδικευμένη ομάδα πωλήσεων μας στο sales10@bichengpcb.com.Απελευθερώστε τη δύναμη των προηγμένων υποστρωμάτων κυκλωμάτων με το RT duroid 6006 και ανυψώστε τα σχέδιά σας σε νέα ύψη απόδοσης και αξιοπιστίας.
