Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
Υλικό: | RO4350B | Μοντέλο: | 6.5mm |
---|---|---|---|
Μέγεθος PCB: | 65 mm x 65 mm (± 0,15 mm) | Αριθμός στρωμάτων: | 2-στρώμα |
Βάρος χαλκού: | Εξωτερικά στρώματα 1 ουγκιά (1,4 ml) | Τελεία επιφάνειας: | ΕΝΙΓ |
Σιδερένιο: | κίτρινο | ||
Επισημαίνω: | 6.5mm διπλής όψης κυκλώματα PCB,RO4350B Διπλόπλευρα κυκλώματα PCB,Δύοπλευρα κυκλώματα ENIG PCB |
Αυτή η προηγμένη λύση έχει σχεδιαστεί για υψηλής απόδοσης εφαρμογές RF,συνδυάζοντας τα δυνατά σημεία και των δύο υλικών για να παρέχουν εξαιρετική αξιοπιστία και αποτελεσματικότηταΤο laminate RO4350B προσφέρει ηλεκτρικές επιδόσεις παρόμοιες με το PTFE/υφασμένο γυαλί, αξιοποιώντας παράλληλα την κατασκευαστικότητα του epoxy/γυαλιού, καθιστώντας το οικονομικά αποδοτική επιλογή για εφαρμογές μικροκυμάτων.
Βασικά χαρακτηριστικά της RO4350B
Το υλικό RO4350B διαθέτει διηλεκτρική σταθερά 3,48 ± 0,05 στα 10 GHz και χαμηλό συντελεστή διάσπασης 0.0037Με θερμική αγωγιμότητα 0,69 W/m·K και υψηλή θερμοκρασία μετάβασης γυαλιού (Tg) άνω των 280 °C,Το υλικό αυτό διατηρεί σταθερότητα σε ένα ευρύ φάσμα συνθηκών λειτουργίας.Ο συντελεστής θερμικής διαστολής (CTE) είναι στενά παρόμοιος με τον χαλκό, παρέχοντας εξαιρετική σταθερότητα διαστάσεων, η οποία είναι κρίσιμη για κατασκευές πολυεπίπεδων πλακών.
Βασικά χαρακτηριστικά του RO4450F
Ο RO4450F βελτιώνει με δεσμούς τις επιδόσεις των PCB, προσφέροντας μια διηλεκτρική σταθερά 3,52 ± 0,05 στα 10 GHz και έναν συντελεστή διάσπασης 0.004Με θερμική αγωγιμότητα 0,65 W/m·K και υψηλό Tg άνω των 280 °C, είναι ιδανικό για την επεξεργασία πολλαπλών κύκλων στρώσης.που επιτρέπουν ευέλικτες πολυεπίπεδες κατασκευές.
RO4350B Τυπική αξία | |||||
Ιδιοκτησία | RO4350B | Κατεύθυνση | Μονάδες | Υπόθεση | Μέθοδος δοκιμής |
Η διηλεκτρική σταθερά,εΠρόοδος | 3.48±0.05 | Z | 10 GHz/23°C | IPC-TM-650 2.5.5.5 Σφραγισμένη λωρίδα | |
Η διηλεκτρική σταθερά,εΣχεδιασμός | 3.66 | Z | 8 έως 40 GHz | Μέθοδος διαφορικού μήκους φάσης | |
Παράγοντας διάσπασης | 0.0037 0.0031 |
Z | 10 GHz/23°C 2.5 GHz/23°C |
IPC-TM-650 2.5.5.5 | |
Θερμικός συντελεστής ε | +50 | Z | ppm/°C | -50°C έως 150°C | IPC-TM-650 2.5.5.5 |
Αντίσταση όγκου | 1.2 x 1010 | MΩ.cm | ΚΟΝΤ Α | IPC-TM-650 2.5.17.1 | |
Αντίσταση επιφάνειας | 5.7 x109 | MΩ | ΚΟΝΤ Α | IPC-TM-650 2.5.17.1 | |
Ηλεκτρική ισχύς | 31.2(780) | Z | Kv/mm(v/mil) | 0.51mm ((0.020") | IPC-TM-650 2.5.6.2 |
Μοντέλο τράβηξης | 16,767(2,432) 14,153 ((2,053) |
X Y |
MPa (ksi) | NT1 αθλητισμός | ΑΣTM D 638 |
Δυνατότητα τράβηξης | 203(29.5) 130(18.9) |
X Y |
MPa (ksi) | NT1 αθλητισμός | ΑΣTM D 638 |
Δύναμη κάμψης | 255 (37) |
MPa (kpsi) |
IPC-TM-650 2.4.4 | ||
Διαμετρική σταθερότητα | < 0.5 | X,Y | χιλιοστά (mil/inch) |
μετά την έκταση etch+E2/150°C | IPC-TM-650 2.4.39Α |
Συντελεστής θερμικής διαστολής | 10 12 32 |
X Y Z |
ppm/°C | -55°C έως 288°C | IPC-TM-650 2.4.41 |
Tg | > 280 | °C TMA | Α | IPC-TM-650 2.4.24.3 | |
Td | 390 | °C TGA | ΑΣTM D 3850 | ||
Θερμική αγωγιμότητα | 0.69 | W/M/oK | 80°C | ΑΣTM C518 | |
Απορρόφηση υγρασίας | 0.06 | % | 48 ώρες βύθιση 0.060" θερμοκρασία δείγματος 50°C |
ΑΣTM D 570 | |
Σφιχτότητα | 1.86 | gm/cm3 | 23°C | ΑΣTM D 792 | |
Δυνατότητα της φλούδας χαλκού | 0.88 (5.0) |
Α/χμ (πλήρης) |
Μετά τη συγκόλληση, πλένετε 1 ουγκιά. Φόλιο EDC |
IPC-TM-650 2.4.8 | |
Πυροδοσία | (3) V-0 | UL 94 | |||
Συμβατό με διαδικασία χωρίς μόλυβδο | - Ναι, ναι. |
Συγκέντρωση PCB

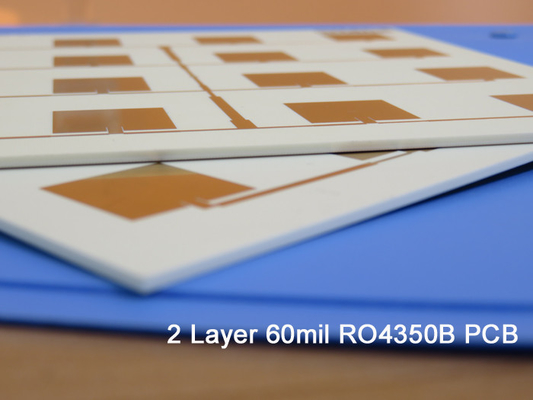

Το PCB διαθέτει ένα ανθεκτικό 2στρώματα άκαμπτο στοίχημα:
- Τάξη χαλκού 1: 35 μm
- RO4350B Κέντρο: 1.524 mm (60 mil)
- Προετοιμαστική επικάλυψη (RO4450F): 0,101 mm (4 mil)
- RO4350B Κέντρο: 1.524 mm (60 mil)
- Προετοιμαστική επικάλυψη (RO4450F): 0,101 mm (4 mil)
- RO4350B Κέντρο: 1.524 mm (60 mil)
- Προετοιμαστική επικάλυψη (RO4450F): 0,101 mm (4 mil)
- RO4350B Κέντρο: 1.524 mm (60 mil)
- Τάξη χαλκού 2: 35 μm
Λεπτομέρειες κατασκευής

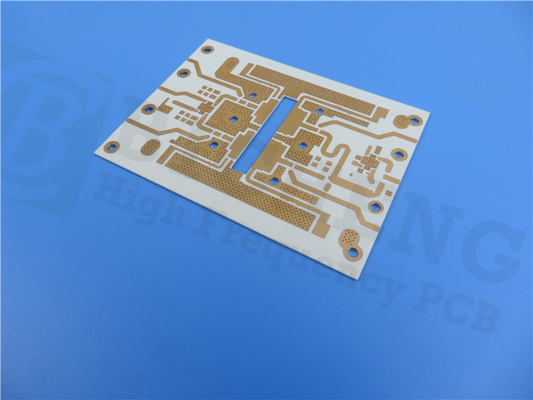

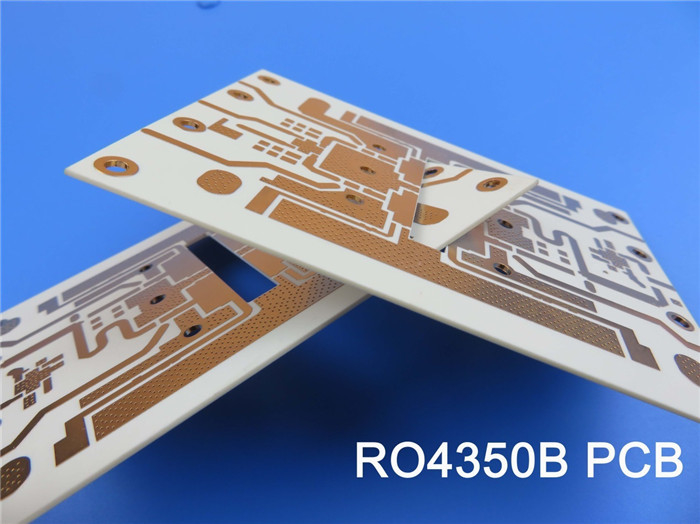

Αυτό το PCB μετρά 65 mm x 65 mm (± 0,15 mm) με τελικό πάχος 6,5 mm. Υποστηρίζει ένα ελάχιστο ίχνος / χώρο 7/8 mils και ένα ελάχιστο μέγεθος τρύπας 0,5 mm. Το τελικό βάρος χαλκού είναι 1 oz (1.Η επιφάνεια είναι ENIG, ενώ το επάνω έλκηθρο είναι κίτρινο και η επάνω μάσκα συγκόλλησης πράσινη.Κάθε σανίδα υποβάλλεται σε 100% ηλεκτρική δοκιμή πριν από την αποστολή για να εξασφαλιστεί η ποιότητα.
Συμμόρφωση και διαθεσιμότητα
- Μορφή του έργου: Gerber RS-274-X
- Πρότυπο ποιότητας: IPC-Class-2
- Διαθεσιμότητα: Σε όλο τον κόσμο
Τυπικές εφαρμογές
Αυτό το PCB είναι ιδανικό για:
- Αντενές κυτταρικών σταθμών βάσης και ενισχυτές ισχύος
- Ετικέτες αναγνώρισης ραδιοφωνίας
- Ράδαρα και αισθητήρες αυτοκινήτων
- ΛΔΜ για δορυφόρους άμεσης μετάδοσης
Εκμεταλλευτείτε τις προηγμένες ιδιότητες των Rogers RO4350B και RO4450F στο επόμενο έργο σας για να εξασφαλίσετε υψηλή αξιοπιστία και απόδοση σε απαιτητικές εφαρμογές RF.
