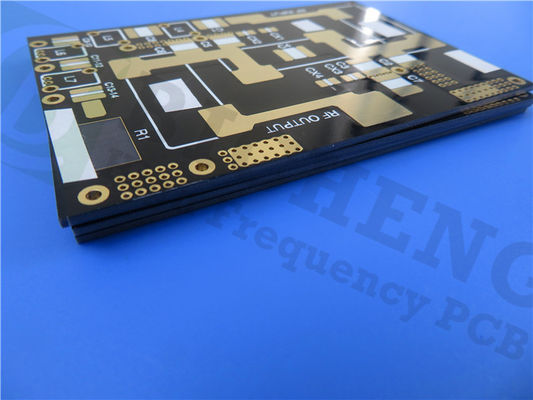

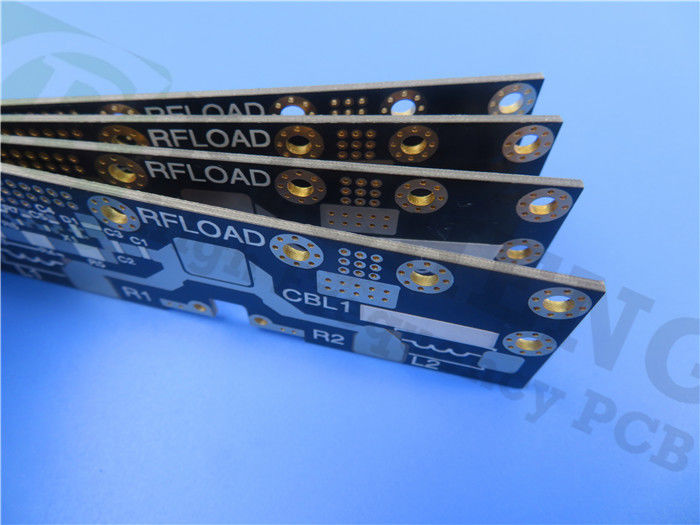

Είμαστε στην ευχάριστη θέση να παρουσιάσουμε το νέο μας PCB που χρησιμοποιεί υλικό RT/duroid 5880, ειδικά σχεδιασμένο για εφαρμογές υψηλής συχνότητας και ευρυζωνικότητας.Τα κατεστραμμένα υλικά Rogers RT/duroid 5880 είναι σύνθετα υλικά PTFE ενισχυμένα με μικροϊνών γυαλιούΟι τυχαία προσανατολισμένες μικροϊνώνες συμβάλλουν στη διατήρηση της ομοιόμορφιας της διηλεκτρικής σταθεράς,καθιστώντας αυτό το υλικό ιδανικό για απαιτητικά περιβάλλοντα RF.
Βασικά χαρακτηριστικά
- Δηλεκτρική σταθερά: 2.2 με σφιχτή ανοχή ±0,02 στα 10 GHz/23°C
- Συντελεστής διάσπασης: 0,0009 στα 10 GHz
- Συντελεστής θερμοκρασίας της διηλεκτρικής σταθεράς (TCDk): -125 ppm/°C
- Απορρόφηση υγρασίας: χαμηλή σε 0,02%
- CTE (συντελεστής θερμικής διαστολής):
- Άξονας Χ: 31 ppm/°C
- Άξονας Y: 48 ppm/°C
- Άξονας Z: 237 ppm/°C
- Ισοτροπικές ιδιότητες: εξασφαλίζει σταθερή απόδοση σε όλες τις κατευθύνσεις
Οφέλη
- Ενιαίες ηλεκτρικές ιδιότητες: Διατηρεί σταθερή απόδοση σε ευρύ φάσμα συχνοτήτων.
- Εργασιμότητα: Εύκολη κοπή, σχήμα και μηχανική επεξεργασία για να ταιριάζει σε συγκεκριμένες ανάγκες σχεδιασμού.
- Χημική ανθεκτικότητα: Αντιστέκεται σε διαλύτες και αντιδραστήρες που χρησιμοποιούνται συνήθως στις διαδικασίες χαρακτικής και επικάλυψης.
- Αντίσταση στην υγρασία: Κατάλληλο για περιβάλλοντα υψηλής υγρασίας, εξασφαλίζοντας την αξιοπιστία.
- Ιδρύθηκε υλικό: Μια αναγνωρισμένη επιλογή για εφαρμογές υψηλής συχνότητας.
- Χαμηλή ηλεκτρική απώλεια: παρέχει τα χαμηλότερα χαρακτηριστικά απώλειας μεταξύ των ενισχυμένων υλικών PTFE.
| NT1 ατμοσφαιρική ακτινοβολία |
| Ιδιοκτησία |
NT1 ατμόσφαιρα NT1 ατμόσφαιρα |
Κατεύθυνση |
Μονάδες |
Υπόθεση |
Μέθοδος δοκιμής |
| Η διηλεκτρική σταθερά,εΠρόοδος |
2.20
2.20±0.02 ειδικότητα. |
Z |
Α/Χ |
C24/23/50
C24/23/50 |
1 MHz IPC-TM-650 2.5.5.3
10 GHz IPC-TM 2.5.5.5 |
| Η διηλεκτρική σταθερά,εΣχεδιασμός |
2.2 |
Z |
Α/Χ |
8GHz έως 40GHz |
Μέθοδος διαφορικού μήκους φάσης |
| Παράγοντας διάσπασης,tanδ |
0.0004
0.0009 |
Z |
Α/Χ |
C24/23/50
C24/23/50 |
1 MHz IPC-TM-650 2.5.5.3
10 GHz IPC-TM 2.5.5.5 |
| Θερμικός συντελεστής ε |
-125 |
Z |
ppm/°C |
- 50°Cέως 150°C |
IPC-TM-650 2.5.5.5 |
| Αντίσταση όγκου |
2 x 107 |
Z |
Μωμ cm |
C/96/35/90 |
ΑΣTM D 257 |
| Αντίσταση επιφάνειας |
3 x 107 |
Z |
Μωμ. |
C/96/35/90 |
ΑΣTM D 257 |
| Ειδική θερμότητα |
0.96 ((0.23) |
Α/Χ |
j/g/k
(cal/g/c) |
Α/Χ |
Υπολογισμός |
| Μοντέλο τράβηξης |
Δοκιμή στα 23°C |
Δοκιμή στα 100°C |
Α/Χ |
MPa ((kpsi) |
Α |
ΑΣTM D 638 |
| 1070(156) |
450 ((65) |
X |
| 860(125) |
380 ((55) |
Y |
| Τελειώδης Άγχος |
29(4.2) |
20(2.9) |
X |
| 27 (τρία).9) |
18(2.6) |
Y |
| Τελική Τάση |
6 |
7.2 |
X |
% |
| 4.9 |
5.8 |
Y |
| Συμπίεση |
710(103) |
500(73) |
X |
MPa ((kpsi) |
Α |
ΑΣTM D 695 |
| 710(103) |
500(73) |
Y |
| 940(136) |
670(97) |
Z |
| Τελειώδης Άγχος |
27(3.9) |
22(3.2) |
X |
| 29 ((5.3) |
21(3.1) |
Y |
| 52(7.5) |
43(6.3) |
Z |
| Τελική Τάση |
8.5 |
8.4 |
X |
% |
| 7.7 |
7.8 |
Y |
| 12.5 |
17.6 |
Z |
| Απορρόφηση υγρασίας |
0.02 |
Α/Χ |
% |
0.62" ((1.6mm) D48/50 |
ΑΣTM D 570 |
| Θερμική αγωγιμότητα |
0.2 |
Z |
W/m/k |
80°C |
ΑΣTM C 518 |
| Συντελεστής θερμικής διαστολής |
31
48
237 |
X
Y
Z |
ppm/°C |
0-100°C |
IPC-TM-650 2.4.41 |
| Td |
500 |
Α/Χ |
°CTGA |
Α/Χ |
ΑΣTM D 3850 |
| Σφιχτότητα |
2.2 |
Α/Χ |
gm/cm3 |
Α/Χ |
ΑΣTM D 792 |
| Σκουπίλα χαλκού |
31.2(5.5) |
Α/Χ |
Πλ ((Ν/μμ) |
1oz ((35mm) φύλλο EDC
μετά την πλωτή συγκόλληση |
IPC-TM-650 2.4.8 |
| Πυροδοσία |
V-0 |
Α/Χ |
Α/Χ |
Α/Χ |
UL 94 |
| Συμβατό με διαδικασία χωρίς μόλυβδο |
- Ναι, ναι. |
Α/Χ |
Α/Χ |
Α/Χ |
Α/Χ |
Συγκέντρωση PCB
- Τάξη χαλκού 1: 35 μm
- RT/duroid 5880 Κέντρο: 0,254 mm (10 mil)
- Τάξη χαλκού 2: 35 μm
- RO4450F Prepreg Bondply: 0,101 mm (4 ml)
- RT/duroid 5880 Κέντρο: 0,787 mm (31 mil)
- Τάγμα χαλκού 3: 35 μm
Λεπτομέρειες κατασκευής
Οι διαστάσεις του PCB είναι 274,32 mm x 179,65 mm (± 0,15 mm) με τελικό πάχος 1,2 mm. Υποστηρίζει ελάχιστο ίχνος / χώρο 5/5 mils και ελάχιστο μέγεθος τρύπας 0,4 mm.Το τελικό βάρος του χαλκού είναι 1 ουγκιά (1.4 mils) τόσο για τα εσωτερικά όσο και για τα εξωτερικά στρώματα, με πάχος επικάλυψης 20 μm. Το επιφανειακό φινίρισμα είναι από κασσίτερο βύθισης, χωρίς μεταξοειδή ή μάσκες συγκόλλησης στις δύο πλευρές.Κάθε σανίδα υποβάλλεται σε 100% ηλεκτρική δοκιμή πριν από την αποστολή για να εξασφαλιστεί η ποιότητα.
Συμμόρφωση και διαθεσιμότητα
Το RT/duroid 5880 PCB έχει σχεδιαστεί για να ανταποκρίνεται σε αυστηρά βιομηχανικά πρότυπα, με έργα τέχνης σε μορφή Gerber RS-274-X. Ακολουθεί το πρότυπο ποιότητας IPC-Class-2,διασφάλιση αξιοπιστίας και απόδοσης σε διάφορες εφαρμογέςΤο προϊόν αυτό είναι διαθέσιμο για παγκόσμια διανομή, καθιστώντας το προσιτό σε πελάτες σε παγκόσμιο επίπεδο.
Τυπικές εφαρμογές
- Αντίνες ευρυζωνικής σύνδεσης για εμπορικές αεροπορικές εταιρείες
- Συστήματα μικροσκοπικής και γραμμικής τροχιάς
- Εφαρμογές χιλιοστών κυμάτων
- Συστήματα ραντάρ
- Συστήματα καθοδήγησης
- Ψηφιακές κεραίες ραδιοφώνου σημείο προς σημείο
Χρησιμοποιήστε τις εξαιρετικές ιδιότητες του RT/duroid 5880 PCB για να βελτιώσετε τις επιδόσεις και την αξιοπιστία στις εφαρμογές υψηλής συχνότητας σας, εξασφαλίζοντας αξιόπιστη λειτουργία σε δύσκολα περιβάλλοντα.
