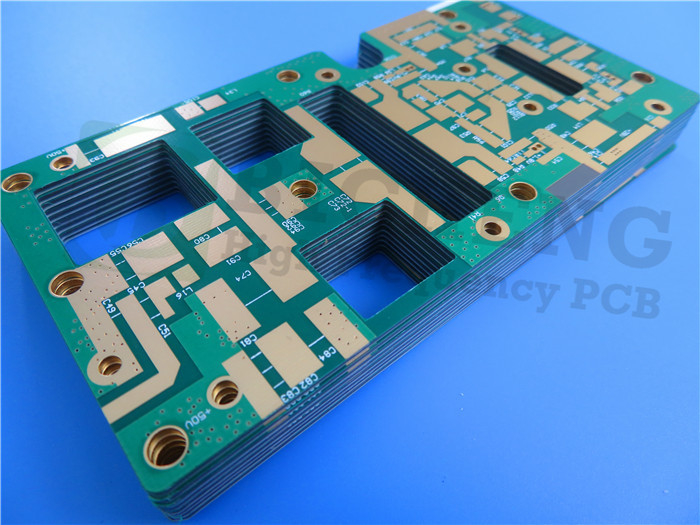

Παρουσιάζουμε την πρόσφατα προμηθευμένη πλακέτα 4 στρωμάτων (PCB) κατασκευασμένη με υλικά υψηλών επιδόσεων ∆ορυφόροι RT/duroid 5880 και RO4003C.Αυτό το PCB είναι σχεδιασμένο για εφαρμογές υψηλής συχνότητας και ευρυζωνικότητας, προσφέροντας εξαιρετικές ηλεκτρικές ιδιότητες και αξιοπιστία.
Εισαγωγές
NT1 ατμόσφαιρα NT1 ατμόσφαιρα
Το Rogers RT/duroid 5880 είναι ένα επικαλυμμένο υλικό υψηλής συχνότητας που κατασκευάζεται από σύνθετα υλικά PTFE ενισχυμένα με μικροϊνών γυαλιού.
- Χαμηλή διηλεκτρική σταθερά (Dk): 2,2 ± 0,02 στα 10 GHz
- Χαμηλή απώλεια: συντελεστής διάσπασης 0,0009 στα 10 GHz
- Ομοιομορφία: Οι τυχαία προσανατολισμένες μικροϊνές ενισχύουν τη σταθερότητα Dk.
| NT1 ατμοσφαιρική ακτινοβολία |
| Ιδιοκτησία |
NT1 ατμόσφαιρα NT1 ατμόσφαιρα |
Κατεύθυνση |
Μονάδες |
Υπόθεση |
Μέθοδος δοκιμής |
| Η διηλεκτρική σταθερά,εΠρόοδος |
2.20
2.20±0.02 ειδικότητα. |
Z |
Α/Χ |
C24/23/50
C24/23/50 |
1 MHz IPC-TM-650 2.5.5.3
10 GHz IPC-TM 2.5.5.5 |
| Η διηλεκτρική σταθερά,εΣχεδιασμός |
2.2 |
Z |
Α/Χ |
8GHz έως 40GHz |
Μέθοδος διαφορικού μήκους φάσης |
| Παράγοντας διάσπασης,tanδ |
0.0004
0.0009 |
Z |
Α/Χ |
C24/23/50
C24/23/50 |
1 MHz IPC-TM-650 2.5.5.3
10 GHz IPC-TM 2.5.5.5 |
| Θερμικός συντελεστής ε |
-125 |
Z |
ppm/°C |
- 50°Cέως 150°C |
IPC-TM-650 2.5.5.5 |
| Αντίσταση όγκου |
2 x 107 |
Z |
Μωμ cm |
C/96/35/90 |
ΑΣTM D 257 |
| Αντίσταση επιφάνειας |
3 x 107 |
Z |
Μωμ. |
C/96/35/90 |
ΑΣTM D 257 |
| Ειδική θερμότητα |
0.96 ((0.23) |
Α/Χ |
j/g/k
(cal/g/c) |
Α/Χ |
Υπολογισμός |
| Μοντέλο τράβηξης |
Δοκιμή στα 23°C |
Δοκιμή στα 100°C |
Α/Χ |
MPa ((kpsi) |
Α |
ΑΣTM D 638 |
| 1070(156) |
450 ((65) |
X |
| 860(125) |
380 ((55) |
Y |
| Τελειώδης Άγχος |
29(4.2) |
20(2.9) |
X |
| 27 (τρία).9) |
18(2.6) |
Y |
| Τελική Τάση |
6 |
7.2 |
X |
% |
| 4.9 |
5.8 |
Y |
| Συμπίεση |
710(103) |
500(73) |
X |
MPa ((kpsi) |
Α |
ΑΣTM D 695 |
| 710(103) |
500(73) |
Y |
| 940(136) |
670(97) |
Z |
| Τελειώδης Άγχος |
27(3.9) |
22(3.2) |
X |
| 29 ((5.3) |
21(3.1) |
Y |
| 52(7.5) |
43(6.3) |
Z |
| Τελική Τάση |
8.5 |
8.4 |
X |
% |
| 7.7 |
7.8 |
Y |
| 12.5 |
17.6 |
Z |
| Απορρόφηση υγρασίας |
0.02 |
Α/Χ |
% |
0.62" ((1.6mm) D48/50 |
ΑΣTM D 570 |
| Θερμική αγωγιμότητα |
0.2 |
Z |
W/m/k |
80°C |
ΑΣTM C 518 |
| Συντελεστής θερμικής διαστολής |
31
48
237 |
X
Y
Z |
ppm/°C |
0-100°C |
IPC-TM-650 2.4.41 |
| Td |
500 |
Α/Χ |
°CTGA |
Α/Χ |
ΑΣTM D 3850 |
| Σφιχτότητα |
2.2 |
Α/Χ |
gm/cm3 |
Α/Χ |
ΑΣTM D 792 |
| Σκουπίλα χαλκού |
31.2(5.5) |
Α/Χ |
Πλ ((Ν/μμ) |
1oz ((35mm) φύλλο EDC
μετά την πλωτή συγκόλληση |
IPC-TM-650 2.4.8 |
| Πυροδοσία |
V-0 |
Α/Χ |
Α/Χ |
Α/Χ |
UL 94 |
| Συμβατό με διαδικασία χωρίς μόλυβδο |
- Ναι, ναι. |
Α/Χ |
Α/Χ |
Α/Χ |
Α/Χ |
RO4003C
Το Rogers RO4003C είναι ένα ιδιοκτησιακό υφαντικό υδρογονανθράκιο/κεραμικό υλικό ενισχυμένο με γυαλί, το οποίο συνδυάζει:
- Δηλεκτρική σταθερά (Dk): 3,38 ± 0,05 στα 10 GHz
- Κόστος-αποτελεσματικότητα: Χρησιμοποιεί τυποποιημένες μεθόδους επεξεργασίας επωξίας/γυαλιού.
- Χαμηλή απορρόφηση υγρασίας: 0,06%, βελτιώνοντας την αξιοπιστία.
|
|
| RO4003C Τυπική τιμή |
| Ιδιοκτησία |
RO4003C |
Κατεύθυνση |
Μονάδες |
Υπόθεση |
Μέθοδος δοκιμής |
| Η διηλεκτρική σταθερά,εΠρόοδος |
3.38±0.05 |
Z |
|
10 GHz/23°C |
IPC-TM-650 2.5.5.5 Σφραγισμένη λωρίδα |
| Η διηλεκτρική σταθερά,εΣχεδιασμός |
3.55 |
Z |
|
8 έως 40 GHz |
Μέθοδος διαφορικού μήκους φάσης |
| Παράγοντας διάσπασης |
0.0027
0.0021 |
Z |
|
10 GHz/23°C
2.5 GHz/23°C |
IPC-TM-650 2.5.5.5 |
| Θερμικός συντελεστής ε |
+40 |
Z |
ppm/°C |
-50°C έως 150°C |
IPC-TM-650 2.5.5.5 |
| Αντίσταση όγκου |
1.7 x 1010 |
|
MΩ.cm |
ΚΟΝΤ Α |
IPC-TM-650 2.5.17.1 |
| Αντίσταση επιφάνειας |
4.2 x 109 |
|
MΩ |
ΚΟΝΤ Α |
IPC-TM-650 2.5.17.1 |
| Ηλεκτρική ισχύς |
31.2(780) |
Z |
Kv/mm(v/mil) |
0.51mm ((0.020") |
IPC-TM-650 2.5.6.2 |
| Μοντέλο τράβηξης |
19,650(2,850)
19,450 ((2,821) |
X
Y |
MPa (ksi) |
NT1 αθλητισμός |
ΑΣTM D 638 |
| Δυνατότητα τράβηξης |
139(20.2)
100(14.5) |
X
Y |
MPa (ksi) |
NT1 αθλητισμός |
ΑΣTM D 638 |
| Δύναμη κάμψης |
276
(40) |
|
MPa
(kpsi) |
|
IPC-TM-650 2.4.4 |
| Διαμετρική σταθερότητα |
< 0.3 |
X,Y |
χιλιοστά
(mil/inch) |
μετά την έκταση etch+E2/150°C |
IPC-TM-650 2.4.39Α |
| Συντελεστής θερμικής διαστολής |
11
14
46 |
X
Y
Z |
ppm/°C |
-55°C έως 288°C |
IPC-TM-650 2.4.41 |
| Tg |
> 280 |
|
°C TMA |
Α |
IPC-TM-650 2.4.24.3 |
| Td |
425 |
|
°C TGA |
|
ΑΣTM D 3850 |
| Θερμική αγωγιμότητα |
0.71 |
|
W/M/oK |
80°C |
ΑΣTM C518 |
| Απορρόφηση υγρασίας |
0.06 |
|
% |
48 ώρες βύθιση 0.060"
θερμοκρασία δείγματος 50°C |
ΑΣTM D 570 |
| Σφιχτότητα |
1.79 |
|
gm/cm3 |
23°C |
ΑΣTM D 792 |
| Δυνατότητα της φλούδας χαλκού |
1.05
(6.0) |
|
Α/χμ
(πλήρης) |
Μετά τη συγκόλληση, πλένετε 1 ουγκιά.
Φόλιο EDC |
IPC-TM-650 2.4.8 |
| Πυροδοσία |
Α/Χ |
|
|
|
UL 94 |
| Συμβατό με διαδικασία χωρίς μόλυβδο |
- Ναι, ναι. |
|
|
|
|
Προδιαγραφές PCB
Συγκέντρωση:
Διάταξη χαλκού 1: 35 μm
RT ατμόσφαιρα
Διάταξη χαλκού 2: 35 μm
RO4450F Προετοιμασία Bondply: 0,101 mm (4 mil)
Διάταξη χαλκού 3: 35 μm
RO4003C: 0,203 mm (8 mil)
Διάταξη χαλκού 4: 35 μm
Αυτό το PCB μετρά 110 mm x 51 mm ± 0,15 mm, με τελικό πάχος 1,3 mm και βάρος χαλκού 1,4 ml σε εσωτερικά και εξωτερικά στρώματα.Υποστηρίζει ένα ελάχιστο ίχνος / χώρο 4/6 mils και ένα ελάχιστο μέγεθος τρύπας 0.3 mm, με πάχος επικάλυψης 20 μm.
Για την επιφάνεια, χρησιμοποιείται χρυσός βύθισης, συμπληρωμένος με μια πράσινη μάσκα συγκόλλησης στην επάνω πλευρά και χωρίς μάσκα στο κάτω μέρος.Κάθε PCB δοκιμάζεται 100% ηλεκτρικά πριν από την αποστολή για να εξασφαλιστεί υψηλή ποιότητα και αξιοπιστία.
Τυπικές εφαρμογές
- Αεροπορικές ευρυζωνικές κεραίες
- Κύκλοι μικρογραμμής και γραμμής
- Εφαρμογές χιλιοστών κυμάτων
- Συστήματα ραντάρ
- Συστήματα καθοδήγησης
- Ψηφιακές ραδιοφωνικές κεραίες σημείο προς σημείο
Διασφάλιση ποιότητας
Αυτό το PCB πληροί τα πρότυπα IPC-Class 2 και παρέχεται με μορφή σχεδίου Gerber RS-274-X, εξασφαλίζοντας τη συμβατότητα με το λογισμικό σχεδιασμού PCB του κλάδου.
Παγκόσμια Διαθεσιμότητα
Διαθέσιμη για αποστολή σε όλο τον κόσμο, η προηγμένη τεχνολογία PCB είναι έτοιμη να υποστηρίξει τις ανάγκες των εφαρμογών υψηλής συχνότητας.
