Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
Υλικό: | Rogers RO4003C LoPro Υποστρώμα | Αριθμός στρωμάτων: | 2-στρώμα |
---|---|---|---|
Μέγεθος PCB: | 770,4 mm x 39,3 mm = 16PCS | Μοντέλο: | 320,7 εκατ. |
Βάρος χαλκού: | Εξωτερικά στρώματα 1 ουγκιά (1,4 ml) | Τελεία επιφάνειας: | Ασημένιο βύθισης |
Επισημαίνω: | 320,7 εκατοστά βύθιση ασημένιου PCB,RO4003 Πίνακες PCB ασημένιου βύθισης |

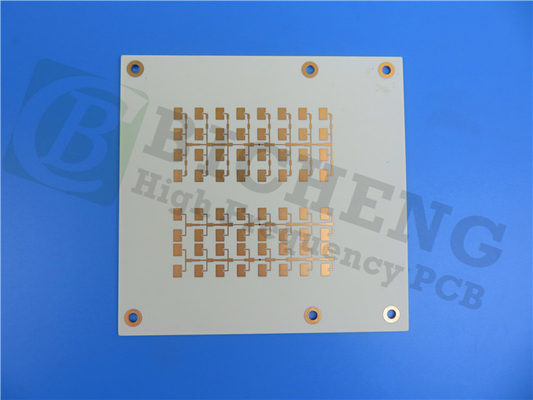

Το RO4003C Low Profile PCB αξιοποιεί την ιδιοκτησιακή τεχνολογία του Rogers, η οποία συνδυάζει αντίστροφα επεξεργασμένο φύλλο με το πρότυπο διαλεκτικό RO4003C.Αυτή η μοναδική κατασκευή οδηγεί σε ένα λαμινάτο που όχι μόνο μειώνει την απώλεια των αγωγών αλλά επίσης βελτιώνει την ακεραιότητα του σήματος., το οποίο το καθιστά ιδανικό για εφαρμογές υψηλής συχνότητας.
Η ολοκλήρωση υδρογονανθράκων κεραμικών υλικών επιτρέπει ανώτερη απόδοση σε υψηλές συχνότητες, διατηρώντας την οικονομική αποτελεσματικότητα στην κατασκευή.Αυτό το PCB μπορεί να κατασκευαστεί χρησιμοποιώντας τα πρότυπα epoxy/glass (FR-4) processes, εξαλείφοντας την ανάγκη για εξειδικευμένες μεθόδους προετοιμασίας, μειώνοντας έτσι το συνολικό κόστος παραγωγής.
Βασικά χαρακτηριστικά
Το RO4003C Low Profile PCB διαθέτει αρκετές εντυπωσιακές προδιαγραφές που καλύπτουν τις ανάγκες των σύγχρονων ηλεκτρονικών σχεδίων:
Δηλεκτρική σταθερά: Με μια διηλεκτρική σταθερά 3,38 ± 0,05 σε 10 GHz, αυτό το PCB εξασφαλίζει σταθερή μετάδοση σήματος και ελάχιστη υποβάθμιση σήματος.
Ένας χαμηλός παράγοντας διάσπασης 0,0027 στα 10 GHz υποδεικνύει μειωμένη απώλεια ενέργειας, βελτιώνοντας τη συνολική απόδοση.
Θερμική Σταθερότητα: Το PCB έχει θερμική αποσύνθεση (Td) μεγαλύτερη από 425 °C και υψηλή θερμοκρασία μετάβασης γυαλιού (Tg) που υπερβαίνει τους 280 °C,Διασφάλιση αξιοπιστίας υπό υψηλές θερμοκρασίες.
Θερμική αγωγιμότητα: Με θερμική αγωγιμότητα 0,64 W/mK, εξαλείφει αποτελεσματικά τη θερμότητα, η οποία είναι κρίσιμη για τη διατήρηση της απόδοσης σε εφαρμογές υψηλής ισχύος.
Χαμηλός συντελεστής θερμικής επέκτασης (CTE): Ο Z-axis CTE είναι 46 ppm/°C, στενά παρόμοιος με τον χαλκό, ο οποίος ελαχιστοποιεί το στρες και τις πιθανές αποτυχίες κατά τη διάρκεια της θερμικής ποδηλασίας.
Ιδιοκτησία | Τυπική αξία | Κατεύθυνση | Μονάδες | Υπόθεση | Μέθοδος δοκιμής |
Η διηλεκτρική σταθερά, η διαδικασία | 3.38 ± 0.05 | z | - Δεν ξέρω. | 10 GHz/23 °C. | IPC-TM-650 2.5.5.5 Σφραγισμένη λωρίδα |
Η διηλεκτρική σταθερά, σχεδιασμός | 3.5 | z | - Δεν ξέρω. | 8 έως 40 GHz | Μέθοδος διαφορικού μήκους φάσης |
Ο παράγοντας διάσπασης tan, | 0.0027 0.0021 | z | - Δεν ξέρω. | 10 GHz/23°C 2,5 GHz/23°C | IPC-TM-650 2.5.5.5 |
Θερμικός συντελεστής r | 40 | z | ppm/°C | -50°C έως 150°C. | IPC-TM-650 2.5.5.5 |
Αντίσταση όγκου | 1.7 x 10.10 | ΜΩ•cm | ΚΟΝΤ Α | IPC-TM-650 2.5.17.1 | |
Αντίσταση επιφάνειας | 4.2 × 109 | MΩ | ΚΟΝΤ Α | IPC-TM-650 2.5.17.1 | |
Ηλεκτρική δύναμη. | 31.2 (πενήντα οκτώ) | z | KV/mm ((V/mil) | 0.51 χιλιοστόμετρο | IPC-TM-650 2.5.6.2 |
Μοντέλο τράβηξης | 26889 ((3900) | Y | MPa ((kpsi) | NT1 αθλητισμός | ΑΣTM D638 |
Δυνατότητα τράβηξης | Επικεφαλής του Δικαστηρίου | Y | MPa ((kpsi) | NT1 αθλητισμός | ΑΣTM D638 |
Δύναμη κάμψης | 276 ((40) | MPa ((kpsi) | IPC-TM-650 2.4.4 | ||
Διαμετρική σταθερότητα | < 0.3 | X,Y | Χιλιόμετρα σε ίντσα | Μετά την εικόνα +E2/150°C | IPC-TM-650 2.4.39Α |
Συντελεστής θερμικής επέκτασης. | 11 | x | ppm/°C | -55 έως 288 βαθμούς. | IPC-TM-650 2.1.41 |
14 | y | ||||
46 | z | ||||
Tg | > 280 | °C TMA | Α | IPC-TM-650 2.4.24.3 | |
Td | 425 | °C TGA | ΑΣTM D3850 | ||
Θερμική αγωγιμότητα | 0.64 | W/m/°K | 80°C | ΑΣTM C518 | |
Απορρόφηση υγρασίας | 0.06 | % | 48 ώρες βύθιση 0.060 sample Θερμοκρασία 50°C | ΑΣTM D570 | |
Σφιχτότητα | 1.79 | gm/cm3 | 23 βαθμοί. | ΑΣTM D792 | |
Δυνατότητα της φλούδας χαλκού | 1.05 (6.0) | Ε/μ (πλι) | Μετά το έλξη, πλένετε 1 ουγγ. | IPC-TM-650 2.4.8 | |
Πυροδοσία | Α/Χ | UL 94 | |||
Συμβατό με διαδικασία χωρίς μόλυβδο | - Ναι, ναι. |
Τα οφέλη του RO4003C Low Profile PCB
Το RO4003C Low Profile PCB είναι σχεδιασμένο να παρέχει πολλά πλεονεκτήματα για υψηλής συχνότητας ηλεκτρονικές εφαρμογές:
Χαμηλότερη απώλεια εισαγωγής: Ο συνδυασμός χαμηλής απώλειας αγωγού και βελτιστοποιημένες διηλεκτρικές ιδιότητες επιτρέπει τα σχέδια να λειτουργούν σε συχνότητες μεγαλύτερες από 40 GHz.καθιστώντας το κατάλληλο για cutting-edge εφαρμογές σε τηλεπικοινωνίες και μεταφορά δεδομένων.
Μειωμένη παθητική διαμόρφωση (PIM): Αυτό το χαρακτηριστικό είναι ιδιαίτερα επωφελές για κεραίες σταθμού βάσης, όπου η ελαχιστοποίηση της διαμόρφωσης διαμόρφωσης είναι κρίσιμη για την σαφήνεια και την απόδοση του σήματος.
Ενισχυμένη θερμική απόδοση: Ο σχεδιασμός του PCB διευκολύνει τη βελτιωμένη διάχυση θερμότητας, μειώνοντας την πιθανότητα θερμικών αστοχιών και εξασφαλίζοντας μακροπρόθεσμη αξιοπιστία.
Πολλαπλό στρώμα PCB Δυνατότητα: Η ευελιξία σχεδιασμού που προσφέρεται από το RO4003C επιτρέπει τη δημιουργία πολύπλοκων πολυστρωμάτων PCB, που φιλοξενούν μια ποικιλία ηλεκτρονικών εξαρτημάτων και διαμορφώσεων.
Περιβαλλοντική συμμόρφωση: Αυτό το PCB πληροί τα σύγχρονα περιβαλλοντικά πρότυπα και είναι ανθεκτικό στο CAF, αντιμετωπίζοντας την αυξανόμενη έμφαση της βιομηχανίας στην αειφορία και την αξιοπιστία.
Κατασκευή και προδιαγραφές

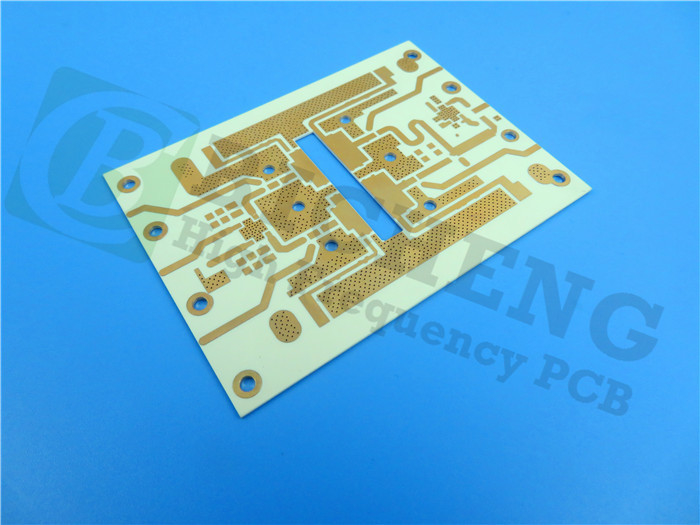

Αυτό το PCB είναι κατασκευασμένο ως 2-layer rigid PCB με τις ακόλουθες προδιαγραφές:
Μέγεθος του πίνακα: 77.4 mm x 39.3 mm, επιτρέποντας συμπαγές σχεδιασμό ενώ ενσωματώνει πολλά στοιχεία.
Ελάχιστο ίχνος / χώρος: 4/5 mils, επιτρέποντας υψηλής πυκνότητας τοποθεσίες κυκλωμάτων.
Ελάχιστο μέγεθος τρύπας: 0.3 mm, που μπορεί να φιλοξενήσει διάφορα είδη εξαρτημάτων.
Τελειωμένο πάχος επιφάνειας: 0.91 mm, παρέχοντας robust structural integrity.
Βάρος χαλκού: 1 oz (1.4 mils) για εξωτερικά στρώματα, εξασφαλίζοντας αξιόπιστες ηλεκτρικές συνδέσεις.
Επιφανειακό φινίρισμα: Immersion silver, που ενισχύει τη συγκολλητικότητα και προστατεύει από την οξείδωση.
Ηλεκτρική δοκιμή: 100% ηλεκτρική δοκιμή διεξάγεται πριν από την αποστολή, εξασφαλίζοντας την ποιότητα και την αξιοπιστία.
Τυπικές εφαρμογές
Το RO4003C Low Profile PCB είναι κατάλληλο για:
Ψηφιακές εφαρμογές (servers, routers, high-speed backplanes)
Κυτταρικές κεραίες σταθμού βάσης και ενισχυτές ισχύος.
LNBs για άμεσους δορυφόρους μετάδοσης
Ετικέτες αναγνώρισης RF
Υλικό PCB: | Υδρογονανθράκων Ceramic Laminates |
Ονομασία: | RO4003C Λόπρο |
Διορθωτική σταθερά: | 3.38±0.05 |
Αριθμός στρωμάτων: | Διπλό στρώμα, πολυστρώμα, υβριδικό PCB |
Βάρος χαλκού: | 0.5oz (17 μm), 1oz (35 μm), 2oz (70 μm) |
Μονάδα διαμόρφωσης: | 12.7mil (0.323mm), 16.7mil (0.424mm), 20.7mil (0.526mm), 32.7mil (0.831mm), 60.7mil (1.542mm) |
Μέγεθος PCB: | ≤ 400 mm × 500 mm |
Μάσκα συγκόλλησης: | Πράσινο, μαύρο, μπλε, κίτρινο, κόκκινο κλπ. |
Εκτέλεση επιφάνειας: | Χάλκινο χαλκό, HASL, ENIG, OSP, βύθισμα τενεκέ κλπ. |
