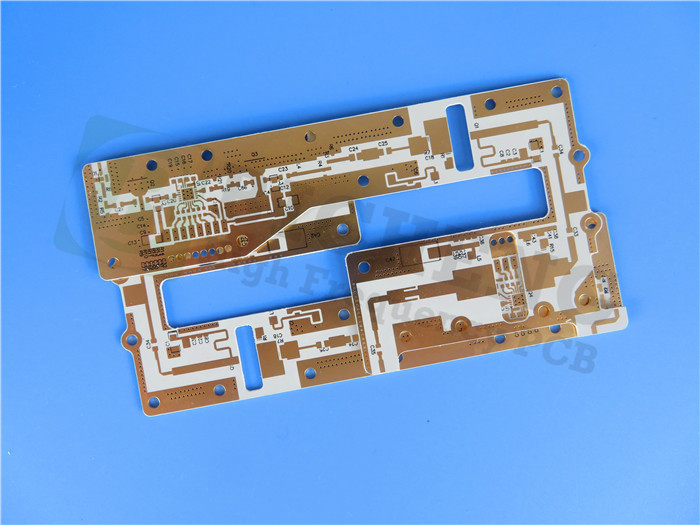

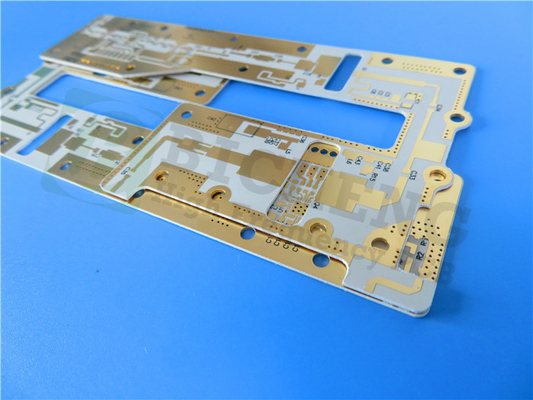

20 ml TSM-DS3 PCB Διπλό στρώμα βύθιση Ασημένιο φινίρισμα

Kevin, Λαμβανόμενος και δοκιμασμένος τους πίνακες - ευχαριστώ πολύ. Αυτοί είναι τέλειοι, ακριβώς τι χρειαστήκαμε. rgds Πλούσιος

—— Πλούσιο Rickett

Ruth, Πήρα το PCB σήμερα, και είναι ακριβώς τέλειοι. Παρακαλώ μείνετε λίγη υπομονή, η επόμενη διαταγή μου έρχεται σύντομα. Καλοί σεβασμοί από το Αμβούργο Olaf

—— Olaf Kühnhold

Γεια Natalie. Ήταν τέλειο, συνδέω μερικές εικόνες για την αναφορά σας. Και σας στέλνω έπειτα 2 προγράμματα στον προϋπολογισμό. Ευχαριστώ πολύ πάλι

—— Sebastian Toplisek

Kevin, Ευχαριστίες, έγιναν τέλεια, και εργασία καλά. Όπως υπόσχεται, είναι εδώ οι συνδέσεις για το πιό πρόσφατο πρόγραμμά μου, που χρησιμοποιεί το PCBs που κατασκευάσατε για με: Με τους καλύτερους χαιρετισμούς Ντάνιελ

—— Ντάνιελ Ford

Είμαι Online Chat Now

20 ml TSM-DS3 PCB Διπλό στρώμα βύθιση Ασημένιο φινίρισμα

20 mil TSM-DS3 PCB Double-layer Immersion Silver Finish
20 mil TSM-DS3 PCB Double-layer Immersion Silver Finish 20 mil TSM-DS3 PCB Double-layer Immersion Silver Finish

Μεγάλες Εικόνας :  20 ml TSM-DS3 PCB Διπλό στρώμα βύθιση Ασημένιο φινίρισμα

Λεπτομέρειες:
Τόπος καταγωγής: Κίνα
Μάρκα: Bicheng
Πιστοποίηση: UL, ISO9001, IATF16949
Πληρωμής & Αποστολής Όροι:
Ποσότητα παραγγελίας min: 1pcs
Τιμή: USD9.99-99.99/PCS
Συσκευασία λεπτομέρειες: Σώμα σακούλες+Κάρτονες
Χρόνος παράδοσης: 8-9 εργάσιμες ημέρες
Όροι πληρωμής: Τ/Τ
Δυνατότητα προσφοράς: 5000 PCS ανά μήνα
Λεπτομερής Περιγραφή Προϊόντος
Υλικό: TSM-DS3 Αριθμός στρωμάτων: 2-στρώμα
Μέγεθος PCB: 92.3mm x 41.52 mm=2Τύποι = 2PCS, +/- 0.15mm Μοντέλο: 00,508 mm
Βάρος χαλκού: Εξωτερικά στρώματα 1 ουγκιά (1,4 ml) Τελεία επιφάνειας: Ασημένιο βύθισης
Επισημαίνω:

20 ml PCB

,

20 χιλιοστών PCB με βύθιση με ασημένιο φινίρισμα

,

20 ml διπλού στρώματος PCB

Παρουσιάζουμε το TSM-DS3 PCB, ένα πρωτοποριακό κυκλώματα εκτύπωσης κατασκευασμένο από ένα ενισχυμένο υλικό γεμάτο κεραμική που θέτει ένα νέο πρότυπο στη βιομηχανία.Με πολύ χαμηλή περιεκτικότητα σε γυαλί ίνες (περίπου 5%)Το TSM-DS3 ανταγωνίζεται τα παραδοσιακά επωξικά στην κατασκευή πολύπλοκων πολυστρωμάτων μεγάλου μορφότυπου.διασφάλιση θερμικής σταθερότητας και χαμηλής απώλειας για βέλτιστη απόδοση σε απαιτητικά περιβάλλοντα.



Βασικά χαρακτηριστικά

Το PCB TSM-DS3 διαθέτει διηλεκτρική σταθερά 3,0 με στενή ανοχή ± 0,05 στα 10 GHz/23 ° C, καθιστώντας το ιδανικό για εφαρμογές υψηλής συχνότητας.0014 σε 10 GHzΜε υψηλή θερμική αγωγιμότητα 0,65 W/m*K (μη καλυμμένο), αυτό το υλικό διασπά αποτελεσματικά τη θερμότητα από τα κρίσιμα στοιχεία,διασφαλίζοντας ότι τα σχέδιά σας παραμένουν σταθερά ακόμη και σε συνθήκες υψηλής ισχύος.



Αυτό το PCB διαθέτει χαμηλή απορρόφηση υγρασίας μόλις 0,07%, μαζί με έναν συντελεστή θερμικής διαστολής (CTE) που ταιριάζει με τον χαλκό: 10 ppm/°C στον άξονα X, 16 ppm/°C στον άξονα Y,και 23 ppm/°C στον άξονα ZΑυτό εξασφαλίζει σταθερότητα διαστάσεων και αξιοπιστία σε περιβάλλοντα θερμικού κύκλου.



Ιδιοκτησία Μέθοδος δοκιμής Μονάδα TSM-DS3 Μονάδα TSM-DS3
Dk IPC-650 2.5.5.3   3.00   3.00
TcK (-30 έως 120 °C) IPC-650 2.5.5.5.1 (Αναπροσαρμοσμένη) ppm 5.4 ppm 5.4
Df IPC-650 2.5.5.5.1 (Αναπροσαρμοσμένη)   0.0011   0.0011
Ηλεκτρική διάσπαση IPC-650 2.5.6 (ASTM D 149) kV 47.5 kV 47.5
Δυνατότητα διηλεκτρικής ASTM D 149 (μέσα από το επίπεδο) V/mil 548 Ε/μμ 21,575
Αντίσταση τόξου IPC-650 2.5.1 Δευτερόλεπτα 226 Δευτερόλεπτα 226
Απορρόφηση υγρασίας IPC-650 2.6.2.1 % 0.07 % 0.07
Δυνατότητα κάμψης (MD) ASTM D 790/ IPC-650 2.4.4 σπι 11,811 Επικαιροποίηση 81
Δυνατότητα κάμψης (CD) ASTM D 790/ IPC-650 2.4.4 σπι 7,512 Επικαιροποίηση 51
Δυνατότητα τράβηξης (MD) ΑΣTM D 3039/IPC-650 2.4.19 σπι 7,030 Επικαιροποίηση 48
Δυνατότητα τράβηξης (CD) ΑΣTM D 3039/IPC-650 2.4.19 σπι 3,830 Επικαιροποίηση 26
Εκτείνεται κατά το σπάσιμο (MD) ΑΣTM D 3039/IPC-650 2.4.19 % 1.6 % 1.6
Επεκτάσεις κατά το σπάσιμο (CD) ΑΣTM D 3039/IPC-650 2.4.19 % 1.5 % 1.5
Μοντέλο νεολαίας (MD) ΑΣTM D 3039/IPC-650 2.4.19 σπι 973,000 Επικαιροποίηση 6,708
Το Young's Modulus (CD) ΑΣTM D 3039/IPC-650 2.4.19 σπι 984,000 Επικαιροποίηση 6,784
Ποσοστό Poisson's (MD) ΑΣTM D 3039/IPC-650 2.4.19   0.24   0.24
Αναλογία Poisson (CD) ΑΣTM D 3039/IPC-650 2.4.19   0.20   0.20
Σύνδεσμος συμπιέσεως ΑΣTM D 695 (23.C) σπι 310,000 Επικαιροποίηση 2,137
Μοντέλο κάμψης (MD) ASTM D 790/IPC-650 2.4.4 kpsi 1,860 Επικαιροποίηση 12,824
Μοντέλο κάμψης (CD) ASTM D 790/IPC-650 2.4.4 kpsi 1,740 Επικαιροποίηση 11,996
Δυνατότητα αποτρίχωσης (CV1) IPC-650 2.4.8 δευτερόλεπτα 5.2.2 (ΤΣ) Λιβρά/μέσα 8 Α/χμ 1.46
Θερμική αγωγιμότητα (μη καλυμμένη) Αρμόδια για την κατασκευή των ειδών αυτών: W/M*K 0.65 W/M*K 0.65
Διαμετρική σταθερότητα (MD) IPC-650 2.4.39 Τμήμα 5.4 (Μετά τη μαγειρική) mils/in. 0.21 mm/M 0.21
Διαμετρική σταθερότητα (CD) IPC-650 2.4.39 Τμήμα 5.4 (Μετά τη μαγειρική) χιλιοστά. 0.20 mm/M 0.20
Διαμετρική σταθερότητα (MD) IPC-650 2.4.39 Άρθρο 5.5 (ΤΣ) mils/in. 0.15 mm/M 0.15
Διαμετρική σταθερότητα (CD) IPC-650 2.4.39 Άρθρο 5.5 (ΤΣ) χιλιοστά. 0.10 mm/M 0.10
Αντίσταση επιφάνειας IPC-650 2.5.17.1 Sec. 5.2.1 (ET) Μοχμς 2.3 x 10^6 Μοχμς 2.3 x 10^6
Αντίσταση επιφάνειας IPC-650 2.5.17.1 Sec. 5.2.1 (HC) Μοχμς 2.1 x 10^7 Μοχμς 2.1 x 10^7
Αντίσταση όγκου IPC-650 2.5.17.1 Sec. 5.2.1 (ΕΤ) Mohms/cm 1.1 x 10^7 Mohms/cm 1.1 x 10^7
Αντίσταση όγκου IPC-650 2.5.17.1 Sec. 5.2.1 (HC) Mohms/cm 1.8 x 10^8 Mohms/cm 1.8 x 10^8
CTE (άξονας x) (RT έως 125oC) IPC-650 2.4.41/TMA ppm/oC 10 ppm/oC 10
CTE (άξονας y) (RT έως 125oC) IPC-650 2.4.41/TMA ppm/oC 16 ppm/oC 16
CTE (άξονας z) (RT έως 125oC) IPC-650 2.4.41/TMA ppm/oC 23 ppm/oC 23
Πληθυσμός (ειδική βαρύτητα) ΑΣTM D 792 g/cm3 2.11 g/cm3 2.11
Σκληρότητα ASTM D 2240 (Ακτή D)   79   79
Td (2% απώλεια βάρους) IPC-650 2.4.24.6 (TGA) oC 526 oC 526
Td (5% απώλεια βάρους) IPC-650 2.4.24.6 (TGA) oC 551 oC 551



Οφέλη

Το PCB TSM-DS3 προσφέρει πολλά πλεονεκτήματα για μηχανικούς και σχεδιαστές:



- Χαμηλή περιεκτικότητα σε ίνες γυαλιού: Με μόνο ~ 5% ίνες γυαλιού, το PCB διατηρεί υψηλές επιδόσεις, ελαχιστοποιώντας παράλληλα τις πιθανές αδυναμίες που σχετίζονται με τα παραδοσιακά υλικά.


- Σταθερότητα των διαστάσεων: Η σταθερότητα του υλικού ανταγωνίζεται αυτή της συμβατικής επωξίας, επιτρέποντας την κατασκευή PCB μεγάλου μεγέθους με υψηλό αριθμό στρωμάτων.


- Συνεκτικότητα και προβλεψιμότητα: Το TSM-DS3 επιτρέπει την κατασκευή πολύπλοκων PCB με υψηλή απόδοση, εξασφαλίζοντας την αξιοπιστία στην παραγωγή.


- Σταθερότητα θερμοκρασίας: Η διηλεκτρική σταθερά παραμένει σταθερή (± 0,25%) σε ένα ευρύ εύρος θερμοκρασιών από -30°C έως 120°C, καθιστώντας την κατάλληλη για διάφορες εφαρμογές.


- Συμβατότητα: Το υλικό είναι συμβατό με ανθεκτικά φύλλα, αυξάνοντας την ευελιξία του σχεδιασμού.



Υλικό PCB: Ελαχιστοποιήσεις από υφαντικές ίνες υαλοπίνακα PTFE
Ονομασία: TSM-DS3
Διορθωτική σταθερά: 3 +/- 0.05
Συντελεστής διάσπασης 0.0011
Αριθμός στρωμάτων: Μονόπλευρο, διπλόπλευρο, πολυεπίπεδο PCB, υβριδικό PCB
Βάρος χαλκού: 1 oz (35μm), 2 oz (70μm)
Δυνατότητα διαμετρήσεως 5mil (0.127mm), 10mil (0.254mm), 20mil (0.508mm), 30mil (0.762mm), 60mil (1.524mm), 90mil (2.286mm)
Μέγεθος PCB: ≤ 400 mm × 500 mm
Μάσκα συγκόλλησης: Πράσινο, μαύρο, μπλε, κίτρινο, κόκκινο κλπ.
Εκτέλεση επιφάνειας: Χρυσό βύθισης, HASL, ασήμι βύθισης, κασσίτερο βύθισης, ENEPIG, OSP, γυμνό χαλκό, καθαρό χρυσό κλπ.



Προδιαγραφές PCB

Η στοίβα για αυτό το άκαμπτο PCB αποτελείται από:



- Τάξη χαλκού 1: 35 μm
- TSM-DS3 πυρήνας: 0,508 mm (20 mil)
- Τάξη χαλκού 2: 35 μm



Αυτό το PCB έχει διαστάσεις 92,3 mm x 41,52 mm (± 0,15 mm), παρέχοντας άφθονο χώρο για πολύπλοκα κυκλώματα.που επιτρέπουν πολύπλοκα σχέδιαΤο πάχος της τελικής πλάκας είναι 0,5 mm, με ένα τελικό βάρος χαλκού 1,4 mils στα εξωτερικά στρώματα.



20 ml TSM-DS3 PCB Διπλό στρώμα βύθιση Ασημένιο φινίρισμα 0



Διασφάλιση ποιότητας

Πριν από την αποστολή, κάθε PCB υποβάλλεται σε 100% ηλεκτρική δοκιμή, διασφαλίζοντας ότι κάθε μονάδα πληροί τα υψηλότερα πρότυπα ποιότητας.παρέχοντας εξαιρετική συγκολλητικότηταΗ επάνω μάσκα συγκόλλησης είναι πράσινη, ενισχύοντας περαιτέρω το σχεδιασμό του πίνακα.



Εφαρμογές

Το PCB TSM-DS3 είναι ιδανικό για μια ποικιλία εφαρμογών υψηλών επιδόσεων, συμπεριλαμβανομένων:



- Συνδετήρες: απαραίτητα για τη διαχείριση σήματος RF.
Τέλεια για προηγμένα συστήματα επικοινωνίας.
- Ραδιοτηλεοπτικές συσκευές: σχεδιασμένες για την ακρίβεια σε εφαρμογές ραντάρ.
- Αντένες mmWave: Κατάλληλες για επικοινωνίες αυτοκινήτων και υψηλής συχνότητας.
- Εξοπλισμός γεωτρήσεων πετρελαίου: σχεδιασμένος για αξιοπιστία σε σκληρά περιβάλλοντα.
- Δοκιμές ημιαγωγών/ATE: Ιδανικό για δοκιμές και εφαρμογές μέτρησης.



Συμπεράσματα

Το PCB TSM-DS3 αντιπροσωπεύει μια σημαντική πρόοδο στην τεχνολογία των κυκλωτικών κυκλωμάτων, συνδυάζοντας χαμηλή απώλεια, θερμική σταθερότητα και εξαιρετικά διαμετρικά χαρακτηριστικά σε μια ενιαία λύση.Είτε σχεδιάζετε εφαρμογές υψηλής ισχύος είτε σύνθετα πολυεπίπεδα, αυτό το PCB παρέχει τις επιδόσεις και την αξιοπιστία που απαιτούνται για να επιτύχει στο σημερινό ανταγωνιστικό τοπίο.Επιλέξτε το PCB TSM-DS3 για το επόμενο έργο σας και βιώστε τη διαφορά στην ποιότητα και την απόδοση.



20 ml TSM-DS3 PCB Διπλό στρώμα βύθιση Ασημένιο φινίρισμα 1

Στοιχεία επικοινωνίας
Bicheng Electronics Technology Co., Ltd

Υπεύθυνος Επικοινωνίας: Ms. Ivy Deng

Τηλ.:: 86-755-27374946

Φαξ: 86-755-27374848

Στείλετε το ερώτημά σας απευθείας σε εμάς (0 / 3000)
