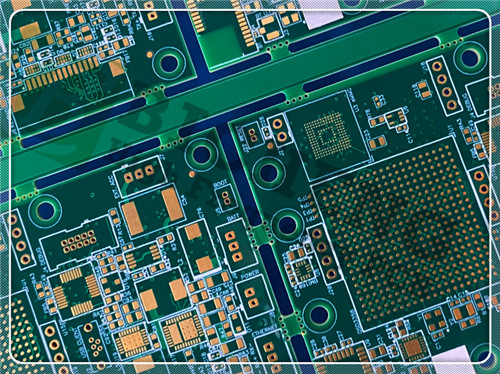

HDI υβριδικό PCB 8 στρώσεων 1.5mm σε υλικά RO4003C και S10002M

HDI υβριδικό PCB 8 στρώσεων 1.5mm σε υλικά RO4003C και S10002M

MOQ: 1pcs
τιμή: USD9.99-99.99/PCS
Τυπική συσκευασία: Σώμα σακούλες+Κάρτονες
Περίοδος παράδοσης: 8-9 εργάσιμες ημέρες
Μέθοδος πληρωμής: Τ/Τ
Ικανότητα εφοδιασμού: 5000 PCS ανά μήνα
Λεπτομέρειες
Τόπος καταγωγής
Κίνα
Μάρκα
Bicheng
Πιστοποίηση
UL, ISO9001, IATF16949
Υλικό:
RO4003C, FR-4 S1000-2M
Αριθμός στρωμάτων:
8 στρώματα
Μέγεθος PCB:
87.5 mm x 40.6 mm (1 PCS)
Μοντέλο:
1.5 mm +/- 10%
Ελεγχόμενη αντίσταση:
50 Ωμ, 100 Ωμ
Τελεία επιφάνειας:
ΕΝΙΓ
Επισημαίνω:

1.5mm HDI υβριδικό PCB

,

8 στρώματα HDI υβριδικών PCB

,

RO4003C HDI υβριδικά PCB

Περιγραφή προϊόντος

Παρουσιάζουμε το πρόσφατα προμηθευμένο 8 στρώσεων PCB, ειδικά σχεδιασμένο για εφαρμογές υψηλής συχνότητας και κατασκευασμένο με συνδυασμό υλικών RO4003C και FR-4.Αυτό το προηγμένο PCB είναι ιδανικό για διάφορες βιομηχανίες, συμπεριλαμβανομένων των τηλεπικοινωνιών, της αυτοκινητοβιομηχανίας και της αεροδιαστημικής, προσφέροντας ανώτερη απόδοση σε απαιτητικά περιβάλλοντα.



Βασικές ιδιότητες του RO4003C:

Διορθωτική μέθοδος
Παράγοντας διάσπασης: 0,0027 στα 10 GHz
Θερμική αγωγιμότητα: 0,71 W/m/°K
CTE: Συγκρίνεται με χαλκό με άξονα X 11 ppm/°C και άξονα Y 14 ppm/°C
Tg: > 280 °C
Χαμηλή απορρόφηση υγρασίας: 0,06%



Ιδιοκτησία RO4003C Κατεύθυνση Μονάδες Υπόθεση Μέθοδος δοκιμής
Η διηλεκτρική σταθερά,εΠρόοδος 3.38±0.05 Z   10 GHz/23°C IPC-TM-650 2.5.5.5 Σφραγισμένη λωρίδα
Η διηλεκτρική σταθερά,εΣχεδιασμός 3.55 Z   8 έως 40 GHz Μέθοδος διαφορικού μήκους φάσης
Παράγοντας διάσπασης 0.0027
0.0021
Z   10 GHz/23°C
2.5 GHz/23°C
IPC-TM-650 2.5.5.5
Θερμικός συντελεστής ε +40 Z ppm/°C -50°C έως 150°C IPC-TM-650 2.5.5.5
Αντίσταση όγκου 1.7 x 1010   MΩ.cm ΚΟΝΤ Α IPC-TM-650 2.5.17.1
Αντίσταση επιφάνειας 4.2 x 109   ΚΟΝΤ Α IPC-TM-650 2.5.17.1
Ηλεκτρική ισχύς 31.2(780) Z Kv/mm(v/mil) 0.51mm ((0.020") IPC-TM-650 2.5.6.2
Μοντέλο τράβηξης 19,650(2,850)
19,450 ((2,821)
X
Y
MPa (ksi) NT1 αθλητισμός ΑΣTM D 638
Δυνατότητα τράβηξης 139(20.2)
100(14.5)
X
Y
MPa (ksi) NT1 αθλητισμός ΑΣTM D 638
Δύναμη κάμψης 276
(40)
  MPa
(kpsi)
  IPC-TM-650 2.4.4
Διαμετρική σταθερότητα < 0.3 X,Y χιλιοστά
(mil/inch)
μετά την έκταση etch+E2/150°C IPC-TM-650 2.4.39Α
Συντελεστής θερμικής διαστολής 11
14
46
X
Y
Z
ppm/°C -55°C έως 288°C IPC-TM-650 2.4.41
Tg > 280   °C TMA Α IPC-TM-650 2.4.24.3
Td 425   °C TGA   ΑΣTM D 3850
Θερμική αγωγιμότητα 0.71   W/M/oK 80°C ΑΣTM C518
Απορρόφηση υγρασίας 0.06   % 48 ώρες βύθιση 0.060"
θερμοκρασία δείγματος 50°C
ΑΣTM D 570
Σφιχτότητα 1.79   gm/cm3 23°C ΑΣTM D 792
Δυνατότητα της φλούδας χαλκού 1.05
(6.0)
  Α/χμ
(πλήρης)
Μετά τη συγκόλληση, πλένετε 1 ουγκιά.
Φόλιο EDC
IPC-TM-650 2.4.8
Πυροδοσία Α/Χ       UL 94
Συμβατό με διαδικασία χωρίς μόλυβδο - Ναι, ναι.



Χαρακτηριστικά του υλικού S1000-2M
Ενσωματωμένο σε αυτό το PCB είναι υλικό S1000-2M, γνωστό για την υψηλή θερμική αντοχή και την αξιοπιστία του.

Βασικές ιδιότητες του S1000-2M:

Χαμηλή CTE στον άξονα Z: 2,4 ppm/°C
Υψηλή Tg: 185 °C
Χαμηλή απορρόφηση νερού: 0,08%
UL 94-V0: Διασφάλιση της συμμόρφωσης με τα πρότυπα εύφλεκτης ικανότητας.



Βασικές προδιαγραφές
Τύπος πλάκας: 8 στρώματα
Σύνθεση υλικού: RO4003C + FR-4 Tg170°C
Μασκές συγκόλλησης: πράσινη και στις δύο πλευρές
Τυπωμένο σε μεταξοειδή οθόνη: Λευκό στην επάνω πλευρά
Επιφανειακό φινίρισμα: ENIG (έλλειψη ηλεκτρικού νικελίου χρυσαφένιο)
Συνολικό πάχος πλάκας: 1,5 mm ± 10%
Μέγεθος πίνακα: 87,5 mm x 40,6 mm (1 PCS)
Ελάχιστο μέγεθος τρύπας: 0,2 mm
Δάχος μάσκας συγκόλλησης: 10 μm
Ελάχιστο διηλεκτρικό πάχος: 100 μm
Ελάχιστο πλάτος γραμμής ίχνη: 115 μm
Ελάχιστη απόσταση: 135 μm

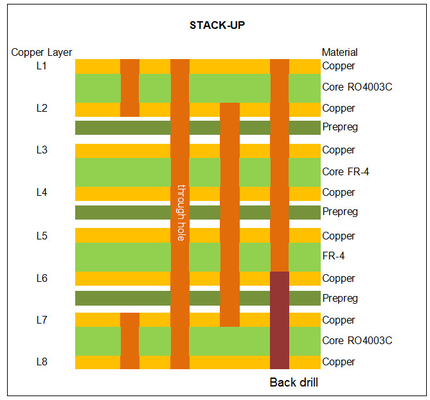

Διάδρομοι τυφλών οδών: Ναι (L1-L2, L7-L8)
Εγκλωβισμένοι δρόμοι: Ναι (L2-L7)
Επιστροφικά τρυπημένα βήματα: Ναι (L1-L6)



HDI υβριδικό PCB 8 στρώσεων 1.5mm σε υλικά RO4003C και S10002M 0



Έλεγχος αντίστασης
Το PCB είναι σχεδιασμένο με χαρακτηριστικά ελεγχόμενης παρεμπόδισης, συμπεριλαμβανομένων:



50 Ohm Διαφορικά ζεύγη: άνω στρώμα, 4 mil ίχνος/διαχωρισμός με στρώμα αναφοράς 2
100 Ohm Διαφορικά ζεύγη: ανώτερο στρώμα, 5 mil ίχνος/διαχωρισμός με στρώμα αναφοράς 2
50 Ωμ μονό άκρο: ανώτερο στρώμα, 6 mil ίχνη με στρώμα αναφοράς 2



Όλοι οι διάδρομοι 0,3 mm είναι γεμάτοι και καλυμμένοι σύμφωνα με το IPC 4761 Τύπου VII, εξασφαλίζοντας ισχυρή σύνδεση.



HDI υβριδικό PCB 8 στρώσεων 1.5mm σε υλικά RO4003C και S10002M 1



Τέχνη και Πρότυπα Ποιότητας
Το έργο ζωγραφικής για το εν λόγω PCB έχει παρασχεθεί σε μορφή Gerber RS-274-X, διευκολύνοντας την απρόσκοπτη ενσωμάτωση σε υφιστάμενες διαδικασίες κατασκευής.Η συμμόρφωση με τα πρότυπα IPC-Class-2 έχει εξασφαλιστεί κατά τη διάρκεια της κατασκευής, εξασφαλίζοντας αξιόπιστες επιδόσεις και ποιότητα.



Τυπικές εφαρμογές
Η ευελιξία αυτού του PCB το καθιστά κατάλληλο για ένα ευρύ φάσμα εφαρμογών, συμπεριλαμβανομένων:



Άντενες και ενισχυτές ισχύος κυτταρικών σταθμών βάσης


Ετικέτες αναγνώρισης RF


Ράδαρα και αισθητήρες αυτοκινήτων


ΔΕΔ για δορυφόρους άμεσης μετάδοσης


Υπολογιστές, Επικοινωνίες και Αυτοκινητοβιομηχανία



Συμπεράσματα
Το πρόσφατα προμηθευμένο 8-στρώμα RO4003C + FR-4 PCB ξεχωρίζει ως μια κορυφαία λύση για εφαρμογές υψηλής συχνότητας, συνδυάζοντας προηγμένα υλικά και σχολαστική μηχανική.Σχεδιασμένο για να ανταποκρίνεται στις απαιτήσεις των σύγχρονων ηλεκτρονικών συσκευώνΓια περαιτέρω ερωτήσεις ή για να κάνετε μια παραγγελία, επικοινωνήστε μαζί μας σήμερα!
