Πολυαμίδιο PCB 25um FPC 2 στρώματα 0,24 mm Σκονός Βυθισμός Χρυσός

Kevin, Λαμβανόμενος και δοκιμασμένος τους πίνακες - ευχαριστώ πολύ. Αυτοί είναι τέλειοι, ακριβώς τι χρειαστήκαμε. rgds Πλούσιος

—— Πλούσιο Rickett

Ruth, Πήρα το PCB σήμερα, και είναι ακριβώς τέλειοι. Παρακαλώ μείνετε λίγη υπομονή, η επόμενη διαταγή μου έρχεται σύντομα. Καλοί σεβασμοί από το Αμβούργο Olaf

—— Olaf Kühnhold

Γεια Natalie. Ήταν τέλειο, συνδέω μερικές εικόνες για την αναφορά σας. Και σας στέλνω έπειτα 2 προγράμματα στον προϋπολογισμό. Ευχαριστώ πολύ πάλι

—— Sebastian Toplisek

Kevin, Ευχαριστίες, έγιναν τέλεια, και εργασία καλά. Όπως υπόσχεται, είναι εδώ οι συνδέσεις για το πιό πρόσφατο πρόγραμμά μου, που χρησιμοποιεί το PCBs που κατασκευάσατε για με: Με τους καλύτερους χαιρετισμούς Ντάνιελ

—— Ντάνιελ Ford

Είμαι Online Chat Now

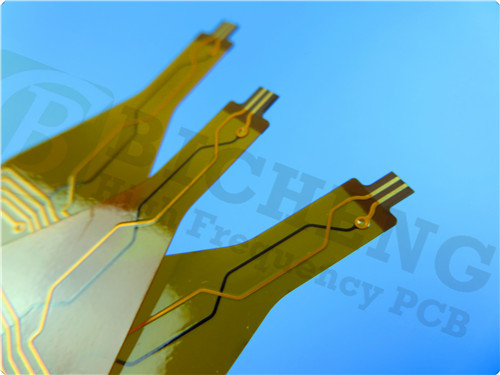

Πολυαμίδιο PCB 25um FPC 2 στρώματα 0,24 mm Σκονός Βυθισμός Χρυσός

Polyimide PCB 25um FPC 2-layer 0.24mm Thick Immersion Gold
Polyimide PCB 25um FPC 2-layer 0.24mm Thick Immersion Gold

Μεγάλες Εικόνας :  Πολυαμίδιο PCB 25um FPC 2 στρώματα 0,24 mm Σκονός Βυθισμός Χρυσός

Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
Minimum Order Quantity: 1PCS
Τιμή: USD9.99-99.99/PCS
Packaging Details: Vacuum bags+Cartons
Delivery Time: 8-9 working days
Payment Terms: T/T
Supply Ability: 5000PCS per month
Λεπτομερής Περιγραφή Προϊόντος
PCB Material: SF305 Polyimide Core - 0.025 mm (25μm) Layer Count: 2-layer
PCB Thickness: 0.24mm Solder Mask: Yellow
Silkscreen: White Surface Finish: ENIG (Electroless Nickel Immersion Gold)
Επισημαίνω:

Πολυαμίδιο PCB βύθισης χρυσού

,

25um PCB πολυαιμίδων

,

0.24 χιλιοστά παχιά πολυαμιδική PCB

Είμαστε ενθουσιασμένοι που παρουσιάζουμε το πρόσφατα παραγόμενο SF305 Φύση-Ανθετικό Ευέλικτο PCB, μια λύση υψηλής απόδοσης σχεδιασμένη για προηγμένες ευέλικτες ηλεκτρονικές εφαρμογές.Αναπτύχθηκε με τη χρήση της Shengyi Technology's SF305 αυτοκόλλητης διπλής όψης εύκαμπτης επικάλυψης χαλκού (FCCL), αυτό το PCB είναι σχεδιασμένο για να ανταποκρίνεται στις απαιτητικές απαιτήσεις της μετάδοσης σήματος υψηλής συχνότητας και δυναμικών σενάριων κάμψης.ηλεκτρονικά οχήματα, και ιατρικών συσκευών, αυτό το PCB συνδυάζει τεχνολογία αιχμής με εξαιρετική αξιοπιστία και απόδοση.



Γιατί να επιλέξετε το ευέλικτο PCB SF305;


1Ακαταμάχητη υψηλής συχνότητας απόδοση:
Με διηλεκτρική σταθερά (Dk) 3,3 και συντελεστή διάσπασης (Df) 0,0019 στα 10GHz, αυτό το PCB εξασφαλίζει ελάχιστη απώλεια σήματος, καθιστώντας το ιδανικό για εφαρμογές υψηλής συχνότητας και χιλιοστών κυμάτων.



2Εξαιρετική ευελιξία και αντοχή:
Σχεδιασμένο για να αντέχει επαναλαμβανόμενη κάμψη, το PCB SF305 διαθέτει αντοχή αφαίρεσης ≥ 1N/mm και ξεπερνά τα πρότυπα της βιομηχανίας σε δοκιμές δυναμικής κάμψης.Είναι η ιδανική επιλογή για αναδιπλώσιμες και φορητές συσκευές που απαιτούν μακροχρόνια αξιοπιστία.



3Χτισμένο για να επιβιώνει σε σκληρές συνθήκες:
Με αυστηρή δοκιμή για περιβάλλον υψηλής θερμοκρασίας και υψηλής υγρασίας (διπλή 85), και αντοχή σε θερμικά σοκ (-40 ° C έως 125 ° C), αυτό το PCB είναι σχεδιασμένο για να ευδοκιμήσει στα πιο απαιτητικά περιβάλλοντα.Ταχύτητα απορρόφησης υγρασίας ≤ 10,5% και χημική αντοχή ≥ 80% ενισχύουν περαιτέρω την αντοχή του.



4. Περιβαλλοντικά φιλικό και ασφαλές:
Συμμορφούμενο με τα πρότυπα εύφλεκτης ικανότητας UL94 V-0, το SF305 PCB είναι απαλλαγμένο από αλογόντα, καθιστώντας το φιλική προς το περιβάλλον επιλογή για τα σύγχρονα ηλεκτρονικά.



5. Αποδοτικό από πλευράς κόστους
Προσφέροντας μια ανώτερη σχέση κόστους-αποτελεσμάτων σε σύγκριση με τις εισαγόμενες εναλλακτικές λύσεις όπως η DuPont Pyralux AP.



Πολυαμίδιο PCB 25um FPC 2 στρώματα 0,24 mm Σκονός Βυθισμός Χρυσός 0



Λεπτομέρειες για τη συσσώρευση και την κατασκευή PCB
Το ελαστικό PCB SF305 είναι ένα ελαστικό PCB 2 στρωμάτων σχεδιασμένο για υψηλή αξιοπιστία και απόδοση.



Τάγματα χαλκού: 35 μm (και τα δύο στρώματα)

Δυνατότητα προσκόλλησης: 20 μm (πάνω και κάτω)

Υλικό πυρήνα: SF305 Polyimide (25 μm)

Δάχος πλάκας: 0,24 mm

Επιφανειακή επιφάνεια: Χρυσός βύθισης χωρίς ηλεκτρικό νικέλιο (ENIG)

Μάσκα συγκόλλησης: Κίτρινη (πάνω και κάτω)

Σιδεροειδή: Λευκό (μόνο επάνω)

Δυνατότητα εκτόξευσης:

Ελάχιστο ίχνος / χώρος: 14/16 mils

Ελάχιστο μέγεθος τρύπας: 0,5 mm

Ηλεκτρική δοκιμή: 100% δοκιμή πριν από την αποστολή



Οι διαστάσεις των πλακών είναι 75 mm x 62 mm, με ανοχή ± 0,15 mm, εξασφαλίζοντας μια συμπαγή και ακριβή προσαρμογή στις εφαρμογές σας.



Το έργο τέχνης παρέχεται σε μορφή Gerber RS-274-X, εξασφαλίζοντας τη συμβατότητα με τα τυποποιημένα εργαλεία σχεδιασμού PCB.



Το PCB αυτό, το οποίο κατασκευάζεται σύμφωνα με τα πρότυπα ποιότητας IPC-Class-2, εγγυάται αξιοπιστία και αντοχή.



Εφαρμογές
Το SF305 Flexible PCB είναι μια ευπροσάρμοστη λύση για ένα ευρύ φάσμα βιομηχανιών, συμπεριλαμβανομένων:



Καταναλωτικά Ηλεκτρονικά: Δυνατά αναδιπλούμενα κινητά τηλέφωνα, φορητές συσκευές, ψηφιακές φωτογραφικές μηχανές και βιντεοκάμερες.



Συστήματα αυτοκινήτων: Προηγμένα συστήματα υποβοήθησης οδηγού (ADAS), αισθητήρες και μονάδες ελέγχου.



Βιομηχανικός εξοπλισμός: συσκευές αυτοματοποίησης γραφείων, ρομποτική και συστήματα ελέγχου.



Ιατρικές συσκευές: Ευέλικτα κυκλώματα για εξοπλισμό διάγνωσης και παρακολούθησης.



Επικοινωνήστε
Αν ψάχνετε για ένα ευέλικτο PCB που συνδυάζει την προηγμένη τεχνολογία με ασύγκριτη αξιοπιστία, το SF305 Halogen-Free Flame-Resistant Flexible PCB είναι η τέλεια επιλογή.Η ομάδα μας είναι εδώ για να παρέχει την υπηρεσία παραγωγής και την ταχεία παράδοση για να καλύψει τις ανάγκες του έργου σας.



Πολυαμίδιο PCB 25um FPC 2 στρώματα 0,24 mm Σκονός Βυθισμός Χρυσός 1
