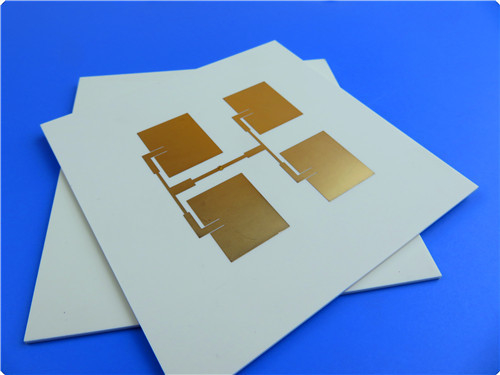

25mil TMM3 PCB με βύθιση αργύρου για RF και μικροκυμάτων

Kevin, Λαμβανόμενος και δοκιμασμένος τους πίνακες - ευχαριστώ πολύ. Αυτοί είναι τέλειοι, ακριβώς τι χρειαστήκαμε. rgds Πλούσιος

—— Πλούσιο Rickett

Ruth, Πήρα το PCB σήμερα, και είναι ακριβώς τέλειοι. Παρακαλώ μείνετε λίγη υπομονή, η επόμενη διαταγή μου έρχεται σύντομα. Καλοί σεβασμοί από το Αμβούργο Olaf

—— Olaf Kühnhold

Γεια Natalie. Ήταν τέλειο, συνδέω μερικές εικόνες για την αναφορά σας. Και σας στέλνω έπειτα 2 προγράμματα στον προϋπολογισμό. Ευχαριστώ πολύ πάλι

—— Sebastian Toplisek

Kevin, Ευχαριστίες, έγιναν τέλεια, και εργασία καλά. Όπως υπόσχεται, είναι εδώ οι συνδέσεις για το πιό πρόσφατο πρόγραμμά μου, που χρησιμοποιεί το PCBs που κατασκευάσατε για με: Με τους καλύτερους χαιρετισμούς Ντάνιελ

—— Ντάνιελ Ford

Είμαι Online Chat Now

25mil TMM3 PCB με βύθιση αργύρου για RF και μικροκυμάτων

25mil TMM3 PCB With Immersion Silver For RF And Microwave
25mil TMM3 PCB With Immersion Silver For RF And Microwave

Μεγάλες Εικόνας :  25mil TMM3 PCB με βύθιση αργύρου για RF και μικροκυμάτων

Λεπτομέρειες:
Τόπος καταγωγής: Κίνα
Μάρκα: Bicheng
Πιστοποίηση: UL, ISO9001, IATF16949
Πληρωμής & Αποστολής Όροι:
Minimum Order Quantity: 1PCS
Τιμή: USD9.99-99.99/PCS
Συσκευασία λεπτομέρειες: Σώμα σακούλες+Κάρτονες
Χρόνος παράδοσης: 8-9 εργάσιμες ημέρες
Όροι πληρωμής: Τ/Τ
Δυνατότητα προσφοράς: 5000 PCS ανά μήνα
Λεπτομερής Περιγραφή Προϊόντος
Υλικό: υψηλής ποιότητας κεραμικό υλικό AL2O3 (96%) Αριθμός στρωμάτων: 2-στρώμα
Μέγεθος PCB: 98 mm x 98 mm = 1PCS, +/- 0,15 mm PCB thickness: 1.1 mm
Copper weight: 1oz (1.4 mils) outer layers Surface finish: Immersion Gold
Επισημαίνω:

Ραδιοσυχνότητες μικροκυμάτων TMM3 PCB

,

25mil TMM3 PCB

,

Πίνακες PCB TMM3 ασήμις βύθισης

1.Σύντομη εισαγωγή

Αυτό το κεραμικό PCB είναι κατασκευασμένο από υψηλής ποιότητας κεραμικό υλικό AL2O3 (96%), προσφέροντας εξαιρετική θερμική αγωγιμότητα, μόνωση και μηχανική αντοχή.Διαθέτει ένα 2-στρώμα σχεδιασμό με πάχος διηλεκτρικού 1 mmΤο χαλκό των 1 ουγκιάς και στις δύο πλευρές εξασφαλίζει ανώτερη αγωγιμότητα και ποιότητα μετάδοσης σήματος.Η επιφάνεια του είναι επιχρισμένη με χρυσό βύθισης με πάχος 2 μικρο-ιντσώνΤο υλικό αυτό είναι κατάλληλο για ηλεκτρονικές συσκευές που απαιτούν υψηλή ισχύ, υψηλή συχνότητα και υψηλή αξιοπιστία.



2Βασικές προδιαγραφές

Διάμετρος πλάκας: 98mm x 98mm=1PCS, +/- 0,15mm

Ελάχιστο ίχνος / χώρος: 6/6 mils

Ελάχιστο μέγεθος τρύπας: 0,3 mm

Χωρίς τυφλές οδούς.

Δάχος τελικής σανίδας: 1,1 mm

Τελειωμένο βάρος Cu: εξωτερικά στρώματα 1 ουγκιά (1,4 ml)

Δυνατότητα εκτόξευσης:

Επιφάνεια: Χρυσή βύθιση

Επικαιροποιημένο υλικό: όχι

Επίδειξη μεταξιού κάτω: Όχι

Πάνω μάσκα συγκόλλησης: Όχι

Επικαιροποιημένη συσκευή: Όχι

100% Ηλεκτρική δοκιμή πριν από την αποστολή



Μέγεθος PCB 98 x 98mm = 1PCS
ΤΥΠΟΣ ΠΑΡΑΣΤΕΛΟΥ
Αριθμός στρωμάτων Διπλής όψης κεραμικό PCB
Συστατικά επιφανειακής τοποθέτησης Ναι.
Μέσα από εξαρτήματα τρύπας Ναι.
ΠΑΡΑΓΜΑΤΙΚΗ ΣΤΑΚΗ χάλκινο ------- 35um(1oz)
96% AL2O3 1,0 mm
χάλκινο ------- 35um(1oz)
ΤΕΧΝΟΓΙΑ
Ελάχιστο ίχνος και χώρος: 6 εκατοστών/6 εκατοστών
Ελάχιστες / μέγιστες τρύπες: 00,3 mm / 0,8 mm
Αριθμός διαφόρων οπών: 7
Αριθμός τρυπών: 27
Αριθμός σχισμάτων: 0
Αριθμός εσωτερικών διαχωρισμάτων: 1
Έλεγχος αντίστασης - Όχι.
ΥΛΟΔΟΣ ΠΑΡΟΣ
Εποξικό γυαλί: 96% AL2O3 1,0 mm
Τελικό εξωτερικό φύλλο: 1.0 ουγκιές
Τελικό εσωτερικό φύλλο: 0oz
Τελικό ύψος PCB: 1.1 mm ± 0.1
Πλαστική και επικάλυψη
Τελεία επιφάνειας Χρυσός βύθισης
Η μάσκα συγκόλλησης εφαρμόζεται σε: ΟΧΙ
Χρώμα μάσκας συγκόλλησης: ΟΧΙ
Τύπος μάσκας συγκόλλησης: Α/Χ
ΚΟΝΤΟΥΡ/ΚΑΤΑΣΗ Διαδρομή
ΣΗΜΕΙΩΣΗ
Πλευρά του θρύλου του συστατικού ΟΧΙ
Χρώμα του παραρτήματος ΟΧΙ
Ονομασία ή λογότυπο του κατασκευαστή: Α/Χ
Δίπλα Επικεφαλαιοποιημένη διάσωση (PTH)
ΑΡΧΙΣΜΟΣ ΠΑΡΑΦΑΛΑΣΤΗΤΑΣ 94 V-0
ΔΕΣΜΟΣ ΤΟΛΕΡΑΣΗΣ
Διάσταση του διαγράμματος: 0.0059" (0.15mm)
Επικάλυψη από χαρτόνια: 0.0030" (0.076mm)
Ανεπάρκεια τρυπών: 0.002" (0,05 mm)
Δοκιμή 100% ηλεκτρική δοκιμή πριν από την αποστολή
Τύπος έργου τέχνης που πρέπει να παρασχεθεί αρχείο ηλεκτρονικού ταχυδρομείου, Gerber RS-274-X, PCBDOC κλπ
ΧΟΡΙΟΣ Υπηρεσιών Παγκοσμίως, παγκοσμίως.



3. Εισαγωγή αλ2Ο3 96% κεραμικού υλικού

Το 96% καθαρότητα αλουμινένιο κεραμικό επικάλυμμα χαλκού είναι ένα υλικό ηλεκτρονικού υποστρώματος υψηλών επιδόσεων,που αποτελείται από κεραμικό υπόστρωμα 96% αλουμινίου (Al2O3) και ένα στρώμα χαλκού υψηλής καθαρότητας επικαλυμμένο στην επιφάνειαΤο κεραμικό υπόστρωμα παρασκευάζεται μέσω μιας διαδικασίας σύντρωσης με ακρίβεια και το στρώμα χαλκού συνδέεται έντονα με την κεραμική με τεχνολογία άμεσης σύνδεσης χαλκού (DBC) ή ενεργού σιδηρουργικής συγκόλλησης (AMB),συνδυάζοντας δομική σταθερότητα και λειτουργικά χαρακτηριστικά.



Χαρακτηριστικά

Υψηλή θερμική αγωγιμότητα:Η θερμική αγωγιμότητα του 96% αλουμινίου είναι περίπου 24 - 28 W/(m·K), η οποία μπορεί να διεξάγει αποτελεσματικά τη θερμότητα που παράγεται από συσκευές υψηλής ισχύος, ξεπερνώντας τα συνηθισμένα βασικά υλικά PCB.



Εξαιρετική μόνωση:Το κεραμικό υπόστρωμα έχει υψηλή αντίσταση (> 1014 Ω·cm) και τάση διακοπής 15 - 20 kV/mm, εξασφαλίζοντας την ασφάλεια του κυκλώματος.



Συμφωνία θερμικής επέκτασης:Ο συντελεστής θερμικής διαστολής της αλουμινίου είναι κοντά στον συντελεστή της σχισμής του πυριτίου (~ 7,1 × 10 - 6 ° C), μειώνοντας τον κίνδυνο βλάβης που προκαλείται από θερμική πίεση.



Υψηλή μηχανική αντοχή:Η αντοχή στην κάμψη είναι ≥ 300 MPa και μπορεί να αντέξει υψηλές θερμοκρασίες (μακροχρόνια θερμοκρασία λειτουργίας > 800°C), προσαρμόζοντας τον εαυτό του σε σκληρά εργασιακά περιβάλλοντα.



Κόστος-αποτελεσματικότηταΣε σύγκριση με την αλουμίνη υψηλής καθαρότητας 99%, η καθαρότητα 96% μειώνει το κόστος των πρώτων υλών, διατηρώντας παράλληλα τις επιδόσεις, καθιστώντας την κατάλληλη για εφαρμογές μεγάλης κλίμακας.



Βασικές διαδικασίες

Μεταλλικοποίηση επιφάνειας:Μέσω της διαδικασίας DBC, σχηματίζεται ένα ευτεκτικό στρώμα στην επιφάνεια της αλουμινίου με οξείδωση και στη συνέχεια συνδέεται με το χαλκό με υψηλές θερμοκρασίες (πάνω από 1065 °C).ή η διαδικασία AMB χρησιμοποιείται για την επίτευξη συγκόλλησης χαμηλής θερμοκρασίας μέσω ενεργού συγκόλλησης.



Σχηματισμός ακριβούς μορφής:Οι τεχνικές λιθογραφίας και χαρακτικής χρησιμοποιούνται για την επεξεργασία μικροκυκλωμάτων στο στρώμα χαλκού για την κάλυψη των απαιτήσεων συσκευασίας υψηλής πυκνότητας.



Πεδία εφαρμογής

Ηλεκτρονική ενέργεια:Μονάδες IGBT, ελεγκτές κινητήρων οχημάτων νέας ενέργειας, φωτοβολταϊκούς μετατροπείς κλπ., για τη μεταφορά υψηλών ρεύματος και την ταχεία διάχυση της θερμότητας.



Φως LED:Ως υποστρώμα COB (Chip - on - Board), βελτιώνει την αποτελεσματικότητα διάσπασης θερμότητας και τη διάρκεια ζωής των LED υψηλής ισχύος.



Συσκευές ραδιοσυχνοτήτων/μικροκυμάτων:Χρησιμοποιείται σε κυκλώματα υψηλής συχνότητας σταθμών βάσης επικοινωνίας 5G και συστημάτων ραντάρ.



Αεροδιαστημική:Τα χαρακτηριστικά της αντοχής σε υψηλές θερμοκρασίες και σε ακτινοβολία είναι κατάλληλα για δορυφορικά συστήματα ενέργειας και εξοπλισμό αερομηχανών.



Σύγκριση και πλεονεκτήματα

Σε σύγκριση με τα υποστρώματα νιτρικού αλουμινίου (AlN) ή νιτρικού πυριτίου (Si3N4), το 96% αλουμινίου με επικάλυψη χαλκού έχει περισσότερα πλεονεκτήματα όσον αφορά το κόστος και την ωριμότητα της διαδικασίας.σε σύγκριση με τα PCB με βάση την επωξική ρητίνη, η αντοχή της στη θερμότητα και η θερμική της αγωγιμότητα βελτιώνονται σημαντικά, καθιστώντας την κατάλληλη για σενάρια με πυκνότητα ισχύος > 100 W/cm2.



Τάσεις Ανάπτυξης

Με τη μικροποίηση και την ισχυροποίηση των ηλεκτρονικών συσκευών, το υλικό αυτό εξελίσσεται προς εξαιρετικά λεπτούς τύπους (δυνατότητα υποστρώματος < 0,2 mm), πολυστρωμικές δομές και 3D ολοκλήρωση.Ταυτόχρονα, οι θερμομηχανικές ιδιότητές του βελτιστοποιούνται μέσω τροποποίησης ντόπινγκ, επεκτείνοντας σε αναδυόμενους τομείς όπως η νέα ενέργεια και τα έξυπνα δίκτυα.



Κηραμικές παραμέτρους

Άρθρα Μονάδα Al2O3 ZTA
Σφιχτότητα g/cm3 ≥3.75 ≥3.95
Ακαμψία (Ra) μm ≤0.6 Ra≤0.6
Δυνατότητα κάμψης MPa ≥ 400 ≥ 600
Συντελεστής θερμικής διαστολής 10^-6/K ≤ 6,9 (40-400°C) 7.5 (40-400°C)
Θερμική αγωγιμότητα W/(m*K) ≥24 (25°C) 26 (25°C)
Δηλεκτρική σταθερά 1MHz 9.8 10.2
Ηλεκτρική απώλεια 1MHz 2*10^-4 2*10^-4
Αντίσταση όγκου Ω*cm > 10^14 (25°C) > 10^14 (25°C)
Δυνατότητα διηλεκτρικής kV/mm >15 >15



Δάχος υλικού

  Κεραμικό πάχος
0.25mm 0.32mm 0.38mm 0.50mm 0.63mm 10,0 mm
Δάχος χαλκού 0.15mm ZTA ZTA Αλ2Ο3 Αλ2Ο3 Αλ2Ο3 Αλ2Ο3
0.20mm ZTA ZTA Αλ2Ο3 Αλ2Ο3 Αλ2Ο3 Αλ2Ο3
0.25mm ZTA ZTA Αλ2Ο3 Αλ2Ο3 Αλ2Ο3 Αλ2Ο3
0.30mm ZTA ZTA Αλ2Ο3 Αλ2Ο3 Αλ2Ο3 Αλ2Ο3
0.40mm ZTA ZTA - - - -



4Το PCB μας.ΕπεξεργασίαΙκανότητα

Μπορούμε να επεξεργαστούμε κυκλώματα ακριβείας με πλάτος γραμμής / χώρο 3mil / 3mil και πάχος αγωγού 0,5oz-14oz.η διαδικασία του ανόργανου φράγματος, και κατασκευή 3D κυκλωμάτων.



Μπορούμε να χειριστούμε διαφορετικά πάχους επεξεργασίας, όπως 0,25 mm, 0,38 mm, 0,5 mm, 0,635 mm, 1,0 mm, 1,5 mm, 2,0 mm, 2,5 mm, 3,0 mm, κλπ.



Προσφέρουμε ποικίλες επεξεργασίες επιφάνειας, συμπεριλαμβανομένης της διαδικασίας ηλεκτροπληρωμένου χρυσού (1-30u"), της διαδικασίας ηλεκτροπαραγωγής χρυσού (1 - 5u"), της διαδικασίας ηλεκτροπληρωμένου αργύρου (3 - 30um),Ηλεκτροπληρωμένη διαδικασία νικελίου (3-10um), διαδικασία βύθισης κασσίτερου (1-3um), κλπ.



25mil TMM3 PCB με βύθιση αργύρου για RF και μικροκυμάτων 0

Στοιχεία επικοινωνίας
Bicheng Electronics Technology Co., Ltd

Υπεύθυνος Επικοινωνίας: Ms. Ivy Deng

Τηλ.:: 86-755-27374946

Φαξ: 86-755-27374848

Στείλετε το ερώτημά σας απευθείας σε εμάς (0 / 3000)
