Λεπτομερής Περιγραφή Προϊόντος
Υλικό: Rogers TMM4 Core - 1,27 mm (50mil) Αριθμός στρωμάτων: 2-στρώμα
Μέγεθος PCB: 45 mm x 54 mm = 1PCS, +/- 0,15 mm Μοντέλο: 1.3mm
Τελεία επιφάνειας: Χρυσός βύθισης Μάσκα συγκόλλησης: Πάνω μάσκα συγκόλλησης: μπλε
Επισημαίνω:

ΤΜΜ4 PCB

,

50 Mil RF PCB Board

,

2 στρώσεις RF PCB board

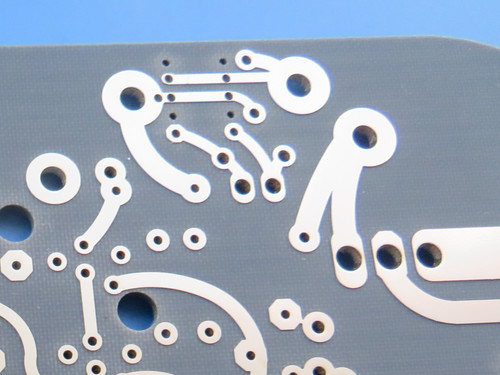

Είμαστε ενθουσιασμένοι που παρουσιάζουμε το πρόσφατα παραγόμενο διπλάσιο PCB κατασκευασμένο από υλικό Rogers TMM4, σχεδιασμένο ειδικά για εφαρμογές υψηλών επιδόσεων στην τεχνολογία RF και μικροκυμάτων.



Λεπτομέρειες κατασκευής PCB

Το διεπίπεδο PCB μας είναι προσεκτικά κατασκευασμένο με τις ακόλουθες προδιαγραφές:



- Βασικό υλικό: TMM4, ένα κεραμικό υδρογονανθράκιο θερμοστεγές πολυμερές σύνθετο, γνωστό για την ανώτερη αξιοπιστία και την απόδοσή του.


- Αριθμός στρωμάτων: 2 στρώματα, επιτρέποντας συμπαγές σχεδιασμό χωρίς να διακυβεύεται η λειτουργικότητα.


- Μέγεθος πλάκας: 45 mm x 54 mm, με ανοχή +/- 0,15 mm, εξασφαλίζοντας την ακρίβεια στην κατασκευή.


- Ελάχιστο ίχνος / χώρος: 4/6 mils, επιτρέποντας τον σχεδιασμό περίπλοκων διαρθρώσεων κυκλωμάτων.


- Ελάχιστο μέγεθος τρύπας: 0,3 mm, για την ενσωμάτωση μικρών εξαρτημάτων.


- Τελειωμένο πάχος πλάκας: 1,3 mm, παρέχοντας ένα ανθεκτικό αλλά ελαφρύ προφίλ.


- Τελειωμένο βάρος χαλκού: 1 ουγκιά (1,4 ml) στα εξωτερικά στρώματα, εξασφαλίζοντας ισχυρή ηλεκτρική σύνδεση.


- Μέσω πάχους επικάλυψης: 20 μm, βελτιώνοντας την αντοχή και την αξιοπιστία των συνδέσεων.


- Επιφανειακό φινίρισμα: Χρυσή βύθιση, προσφέροντας εξαιρετική συγκόλληση και προστασία από την οξείδωση.


- Μεταξιδιωτική οθόνη: λευκή στην κορυφή για σαφή αναγνώριση του συστατικού· χωρίς μεταξιδιωτική οθόνη στο κάτω μέρος.


- Μάσκα συγκόλλησης: μπλε στην κορυφή, καμία στο κάτω μέρος, διευκολύνοντας την επιθεώρηση και την συναρμολόγηση.


- Ηλεκτρικές δοκιμές: Κάθε πλάκα υποβάλλεται σε ηλεκτρικές δοκιμές 100% πριν από την αποστολή, εξασφαλίζοντας υψηλή αξιοπιστία.



Διαμόρφωση στοιβακτηρίου

Η συσσώρευση αυτού του PCB έχει σχεδιαστεί για βέλτιστες ηλεκτρικές επιδόσεις:



- Τάξη χαλκού 1: 35 μm
- Ρότζερς TMM4 Κέντρο: 1.27 mm (50 mil)
- Τάξη χαλκού 2: 35 μm



Αυτή η διαμόρφωση βελτιστοποιεί την ακεραιότητα του σήματος και ελαχιστοποιεί τις απώλειες, καθιστώντας την κατάλληλη για εφαρμογές υψηλής συχνότητας.



Ιδιοκτησία TMM4 Κατεύθυνση Μονάδες Υπόθεση Μέθοδος δοκιμής
Η διηλεκτρική σταθερά,εΠρόοδος 4.5±0.045 Z   10 GHz IPC-TM-650 2.5.5.5
Η διηλεκτρική σταθερά,εΣχεδιασμός 4.7 - - 8GHz έως 40GHz Μέθοδος διαφορικού μήκους φάσης
Παράγοντας διάσπασης (διαδικασία) 0.002 Z - 10 GHz IPC-TM-650 2.5.5.5
Θερμικός συντελεστής της διηλεκτρικής σταθεράς +15 - ppm/°K -55°C-125°C IPC-TM-650 2.5.5.5
Αντίσταση μόνωσης > 2000 - Γεια σου. C/96/60/95 ΑΣTM D257
Αντίσταση όγκου 6 x 108 - Μωμ. - ΑΣTM D257
Αντίσταση επιφάνειας 1 x 109 - Μωμ. - ΑΣTM D257
Ηλεκτρική αντοχή (διαλεκτρική αντοχή) 371 Z V/mil - Μέθοδος IPC-TM-650 2.5.6.2
Θερμικές ιδιότητες
Θερμοκρασία αποσύνθεσης (Td) 425 425 °CTGA - ΑΣTM D3850
Συντελεστής θερμικής διαστολής - x 16 X ppm/K 0 έως 140 °C ΑΣTM E 831 IPC-TM-650, 2.4.41
Συντελεστής θερμικής διαστολής - Y 16 Y ppm/K 0 έως 140 °C ΑΣTM E 831 IPC-TM-650, 2.4.41
Συντελεστής θερμικής διαστολής - Z 21 Z ppm/K 0 έως 140 °C ΑΣTM E 831 IPC-TM-650, 2.4.41
Θερμική αγωγιμότητα 0.7 Z W/m/K 80 °C ΑΣTM C518
Μηχανικές ιδιότητες
Δυνατότητα απολέπισης χαλκού μετά από θερμική πίεση 5.7 (1.0) X,Y Δοκιμαστικό σύστημα μετά τη συγκόλληση 1 ουγγ. Μέθοδος IPC-TM-650 2.4.8
Δυνατότητα κάμψης (MD/CMD) 15.91 X,Y kpsi Α ΑΣTM D790
Μοντέλο κάμψης (MD/CMD) 1.76 X,Y Mpsi Α ΑΣTM D790
Φυσικές Ιδιότητες
Απορρόφηση υγρασίας (2X2) 1.27 mm (0,050") 0.07 - % D/24/23 ΑΣTM D570
3.18mm (0.125") 0.18
Ειδική βαρύτητα 2.07 - - Α ΑΣTM D792
Ειδική θερμική ικανότητα 0.83 - Υ/γ/Κ Α Υπολογισμός
Συμβατό με διαδικασία χωρίς μόλυβδο Ναι. - - - -



Υλικές γνώσεις: TMM4



Επισκόπηση της TMM4

Το Rogers TMM4 είναι ένα θερμοανθεκτικό υλικό μικροκυμάτων που συνδυάζει τις καλύτερες ιδιότητες τόσο των κεραμικών όσο και των παραδοσιακών λαμινάντων PTFE.Αυτό το υλικό έχει σχεδιαστεί για υψηλή αξιοπιστία σε εφαρμογές επικάλυψης με τρύπαΗ θερμοανθεκτική σύνθεση της ρητίνης εξασφαλίζει ότι το PCB μπορεί να αντέξει αυστηρές διαδικασίες κατασκευής χωρίς να διακυβεύεται η απόδοση.



Βασικά χαρακτηριστικά

- Δηλεκτρική σταθερά (Dk): 4,50 +/- 0.045, εξασφαλίζοντας ελάχιστη απώλεια σήματος και υψηλή πιστότητα.


- Συντελεστής διάσπασης: 0,0020 στα 10 GHz, συμβάλλοντας στην αποδοτική χρήση ενέργειας.


- Θερμικός συντελεστής Dk: 15 ppm/°K, παρέχοντας σταθερότητα σε διάφορες θερμοκρασίες.


- Συντελεστής θερμικής διαστολής (CTE): συνδυάζεται με χαλκό, εξασφαλίζοντας σταθερότητα διαστάσεων κατά τη διάρκεια των θερμικών κύκλων:
- X: 16 ppm/°K
- Y: 16 ppm/°K
- Z: 21 ppm/°K



- Θερμοκρασία αποσύνθεσης (Td): 425 °C, επιτρέποντας εφαρμογές σε υψηλές θερμοκρασίες.


- Θερμική αγωγιμότητα: 0,7 W/mK, βελτιώνοντας την απώλεια θερμότητας.


- Απορρόφηση υγρασίας: 0,07%-0,18%, εξασφαλίζοντας αξιοπιστία σε υγρό περιβάλλον.



TMM4 PCB 50 Mil 2 στρώμα RF κυκλώματα βύθισης Χρυσό τελικό 0



Οφέλη της TMM4

1Μηχανική αντοχή: Οι ιδιότητες του υλικού αντιστέκονται στην έλξη και τη ροή του κρύου, εξασφαλίζοντας αντοχή σε περιβάλλοντα υψηλής πίεσης.


2Χημική αντοχή: Το TMM4 είναι ανθεκτικό σε χημικές ουσίες, μειώνοντας τις ζημιές κατά τη διάρκεια της κατασκευής.


3Αξιόπιστη σύνδεση σύρματος: Η θερμοστεγμένη ρητίνη επιτρέπει την αποτελεσματική σύνδεση σύρματος χωρίς ανύψωση του πακέτου ή παραμόρφωση του υποστρώματος.


4. Υψηλή αξιοπιστία των οπλισμένων τρυπών: εξασφαλίζει ισχυρές ηλεκτρικές συνδέσεις σε διάφορες εφαρμογές.


5. Συμφωνία με τις κοινές διαδικασίες PCB: τα υλικά TMM4 μπορούν να χρησιμοποιηθούν με τυποποιημένες τεχνικές κατασκευής, απλοποιώντας την παραγωγή.



Τυπικές εφαρμογές

Αυτό το διπλάσιο PCB είναι ιδανικό για διάφορες εφαρμογές, όπως:



- Ραδιοσυχνότητες και κυκλώματα μικροκυμάτων: ιδανικά για συστήματα επικοινωνίας όπου η ακεραιότητα του σήματος είναι κρίσιμη.


- Ενισχυτές ισχύος και συνδυαστές: Σχεδιασμένα για να χειρίζονται αποτελεσματικά υψηλά επίπεδα ισχύος.


- Φίλτρα και συνδετήρες: Παροχή βασικών λειτουργιών στην επεξεργασία σήματος.


- Συστήματα δορυφορικής επικοινωνίας: Επιτρέπουν αξιόπιστες συνδέσεις σε δύσκολα περιβάλλοντα.


- Αντενές παγκόσμιων συστημάτων εντοπισμού θέσης (GPS): Διασφάλιση ακριβούς θέσης και πλοήγησης.


- Αντενές σύνδεσης: Κατάλληλες για διάφορες εφαρμογές ασύρματης επικοινωνίας.


- Διηλεκτρικοί πολωτές και φακοί: Υποστήριξη προηγμένων οπτικών συστημάτων.


- Τεστάρ τσιπ: διευκόλυνση της δοκιμής και της επικύρωσης των ημιαγωγών συσκευών.



Συμπεράσματα

Συμπερασματικά, η πρόσφατη παράδοση του διπλάσματος PCB με το υλικό Rogers TMM4 αντιπροσωπεύει μια σημαντική πρόοδο στην τεχνολογία PCB.και ευελιξία σε διάφορες εφαρμογές, αυτό το PCB έχει σχεδιαστεί για να ανταποκρίνεται στις ανάγκες των σύγχρονων ηλεκτρονικών συστημάτων.



Επιλέγοντας αυτό το PCB TMM4, επενδύετε σε ένα προϊόν που δίνει έμφαση στην αξιοπιστία, την απόδοση και την καινοτομία.



Για ερωτήσεις ή για παραγγελία, επικοινωνήστε με την ομάδα πωλήσεων μας σήμερα!
