MOQ: | 1pcs |
τιμή: | USD9.99-99.99/PCS |
Τυπική συσκευασία: | Σώμα σακούλες+Κάρτονες |
Περίοδος παράδοσης: | 8-9 εργάσιμες ημέρες |
Μέθοδος πληρωμής: | T/T |
Ικανότητα εφοδιασμού: | 5000 PCS ανά μήνα |

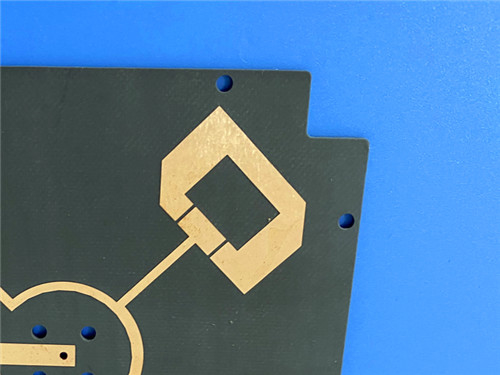

Είμαστε ενθουσιασμένοι που παρουσιάζουμε μια πλακέτα PCB 3 στρώσεων υψηλής απόδοσης, κατασκευασμένη με προηγμένο υλικό F4BM265. Αυτή η πλακέτα PCB είναι ειδικά σχεδιασμένη για να ανταποκρίνεται στις αυστηρές απαιτήσεις διαφόρων εφαρμογών υψηλής συχνότητας, εξασφαλίζοντας εξαιρετική αξιοπιστία και απόδοση.
Κατασκευή PCB
Αυτή η πλακέτα PCB χαρακτηρίζεται από τα ακόλουθα βασικά χαρακτηριστικά κατασκευής:
- Υλικό: F4BM265
- Στρώσεις: Αποτελείται από 3 στρώσεις
- Διαστάσεις: Μετρά 168mm x 168mm, με ανοχή ±0,15mm
- Ίχνος και Διάστημα: Ελάχιστο 6/8 mils
- Μέγεθος Οπής: Ελάχιστη διάμετρος 0,4mm
- Blind Vias: Όχι
- Πάχος: Τελικό πάχος πλακέτας 6,2mm
- Βάρος Χαλκού: 1 oz (1,4 mils) για εσωτερικές και εξωτερικές στρώσεις
- Επιμετάλλωση Via: Πάχος 20 μm
- Φινίρισμα Επιφάνειας: Γυμνός χαλκός
- Μεταξοτυπία: Όχι
- Μάσκα Συγκόλλησης: Όχι
- Δοκιμές: Υποβάλλεται σε 100% ηλεκτρική δοκιμή πριν από την αποστολή
Αυτές οι προδιαγραφές έχουν σχεδιαστεί για να προσφέρουν εξαιρετική απόδοση και αξιοπιστία σε διάφορες εφαρμογές.
Διάταξη Στοίβας PCB
Αυτή η πλακέτα PCB διαθέτει μια στιβαρή στοίβα που περιλαμβάνει ένα σχεδιασμό 2 στρώσεων. Η διαμόρφωση αποτελείται από:
Copper_layer_1 - 35 μm
F4BM265 Core - 3.0 mm (118mil)
Copper_layer_2 - 35 μm
Bonding Ply-
F4BM265 Core - 3.0 mm (118mil)
Copper_layer_3 - 35 μm
Αυτή η δομή έχει σχεδιαστεί για να παρέχει εξαιρετική ηλεκτρική απόδοση και θερμική διαχείριση, απαραίτητη για εφαρμογές υψηλής συχνότητας.
Artwork και Πρότυπα Ποιότητας
Το artwork που παρέχεται για αυτήν την πλακέτα PCB ακολουθεί τη μορφή Gerber RS-274-X, επιτρέποντας την ακριβή κατασκευή και συναρμολόγηση. Τηρώντας τα πρότυπα ποιότητας IPC-Class-2, κάθε πλακέτα παράγεται για να πληροί τις αυστηρές απαιτήσεις της βιομηχανίας, εξασφαλίζοντας αξιοπιστία για διάφορες εφαρμογές.
Εισαγωγή στο F4BM265
Τα ελάσματα της σειράς F4BM είναι διαμορφωμένα συνδυάζοντας επιστημονικά ύφασμα από υαλοβάμβακα, ρητίνη πολυτετραφθοροαιθυλενίου και φιλμ PTFE. Σε σύγκριση με το προηγούμενο υλικό F4B, το F4BM265 προσφέρει βελτιωμένη ηλεκτρική απόδοση, που χαρακτηρίζεται από ένα ευρύτερο φάσμα διηλεκτρικών σταθερών, μειωμένες διηλεκτρικές απώλειες, αυξημένη αντίσταση μόνωσης και ενισχυμένη σταθερότητα. Αυτό το υλικό μπορεί να αντικαταστήσει αποτελεσματικά παρόμοια ξένα προϊόντα.
Οι παραλλαγές F4BM και F4BME μοιράζονται το ίδιο διηλεκτρικό στρώμα, αλλά διαφέρουν στους συνδυασμούς φύλλων χαλκού. Το F4BM έχει σχεδιαστεί με ηλεκτροδυναμικό (ED) φύλλο χαλκού, καθιστώντας το κατάλληλο για εφαρμογές που δεν απαιτούν απόδοση παθητικής διαμόρφωσης (PIM). Αντίθετα, το F4BME χρησιμοποιεί φύλλο αντίστροφης επεξεργασίας (RTF), παρέχοντας ανώτερα χαρακτηριστικά PIM, πιο ακριβή έλεγχο γραμμής και χαμηλότερη απώλεια αγωγού.
Χαρακτηριστικά του F4BM265
Το υλικό F4BM265 προσφέρει πολλά βασικά χαρακτηριστικά που ενισχύουν τη χρηστικότητά του:
Διηλεκτρική Σταθερά (Dk): 2,65 ±0,05 στα 10 GHz
Συντελεστής Διασποράς: 0,0013 στα 10 GHz, 0,0018 στα 20 GHz
Θερμοκρασιακός Συντελεστής Διηλεκτρικής Σταθεράς (TCDK): -100 ppm/°C (εύρος θερμοκρασίας: -55°C έως 150°C)
CTE (Συντελεστής Θερμικής Διαστολής):
Άξονας X: 14 ppm/°C
Άξονας Y: 17 ppm/°C
Άξονας Z: 142 ppm/°C (εύρος θερμοκρασίας: -55°C έως 288°C)
Θερμική Αγωγιμότητα: 0,36 W/mk
Απορρόφηση Υγρασίας: 0,08%
Αυτά τα χαρακτηριστικά καθιστούν το υλικό F4BM265 ιδιαίτερα κατάλληλο για εφαρμογές υψηλής συχνότητας, εξασφαλίζοντας χαμηλή απώλεια και ενισχυμένη σταθερότητα διαστάσεων.
Τυπικές Εφαρμογές
Αυτή η πλακέτα PCB είναι κατάλληλη για μια ποικιλία εφαρμογών, όπως:
Συστήματα Μικροκυμάτων, RF και Ραντάρ: Ιδανικό για συσκευές επικοινωνίας υψηλής συχνότητας.
Μετατοπιστές Φάσης και Παθητικά Εξαρτήματα: Απαραίτητα για αποτελεσματική επεξεργασία σήματος.
Διαχωριστές Ισχύος, Συζεύκτες και Συνδυαστές: Κρίσιμα για αποτελεσματική διανομή σήματος.
Δίκτυα Τροφοδοσίας και Κεραίες Συστοιχίας Φάσης: Ζωτικής σημασίας για προηγμένα ραντάρ και δορυφορικές επικοινωνίες.
Δορυφορικές Επικοινωνίες: Υποστηρίζει μια σειρά τεχνολογιών επικοινωνίας.
Κεραίες Βασικών Σταθμών: Απαραίτητες για την υποδομή κινητών και ασύρματων επικοινωνιών.
Συμπέρασμα
Με την ανθεκτική κατασκευή, την ανώτερη ηλεκτρική απόδοση και την ευελιξία της, αυτή η πλακέτα PCB είναι έτοιμη να ανταποκριθεί στις εξελισσόμενες απαιτήσεις των βιομηχανιών που βασίζονται σε πλακέτες κυκλωμάτων υψηλής συχνότητας.
Για περισσότερες λεπτομέρειες ή για να κάνετε μια παραγγελία, επικοινωνήστε με την ομάδα πωλήσεών μας. Ανυπομονούμε να συνεργαστούμε μαζί σας.
